远方光电 EVERFINE · 杭州远方光电信息股份有限公司

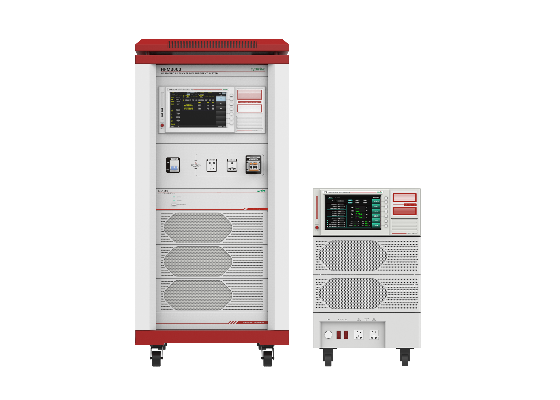

CTS-2000 谐波闪烁及电源EMC符合性测试系统
既可进行发射测试又可进行抗扰度测试
产品简介
CTS-2000谐波闪烁及电源EMC符合性测试系统既可进行发射测试又可进行抗扰度测试，由HFA系列谐波和闪烁分析仪、 LIN系列阻抗、HIS系列可编程交直流电源及专用分析软件等组成。HFA系列谐波闪烁分析仪通过数字锁相环，测量窗口（10周期 /12周期）严格按照标准与供电频率（50Hz/60Hz）保持同步，实现对被测设备谐波电压、谐波电流和闪烁全兼容测试及分析并生成 详细的测试报告。HIS系列电源具有高稳定度、低谐波失真、宽电压输入等特点，并且在负载变化和供电电压波动等情况下，均能为 测试提供纯净且稳定的正弦电压信号；同时可模拟交流电网和直流供电环境的多种干扰波形，配合HFA谐波和闪烁分析仪，用于连接在低压配电系统中用电设备的抗扰度测试。
图：CTS-2000 官方产品图文（典型应用场景）
官方定位：作为远方光电的谐波闪烁及电源EMC符合性测试系统产品，CTS-2000 以 1000Vrms 的最大输入电压面向EMC/EMI、功率电子等应用场景。
核心参数
• 最大输入电压：1000Vrms
• EMI发射测试
• EMS抗扰度测试
主要特点
EMI发射测试
EN/IEC 61000-3-2 EN/IEC 61000-3-3 EN/IEC 61000-3-11 EN/IEC 61000-3-12
EMS抗扰度测试
EN/IEC61000-4-13（谐波、间谐波抗扰度） EN/IEC61000-4-14（电压波动抗扰度） EN/IEC61000-4-17 （直流纹波抗扰度） EN/IEC61000-4-27（三相电压不平衡抗扰度）（预测试） EN/IEC61000-4-28（工频频率变化抗扰度） EN/IEC61000-4-29 （直流电压变化抗扰度）（预测试）
资源下载
• 详细指标：全部技术指标已单独整理，详见 CTS-2000 详细指标页
onetest仪器资源库 · 远方光电 CTS-2000 谐波闪烁及电源EMC符合性测试系统
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
CTS-2000 谐波闪烁及电源EMC符合性测试系统 · 详细指标
既可进行发射测试又可进行抗扰度测试
产品简介
CTS-2000谐波闪烁及电源EMC符合性测试系统既可进行发射测试又可进行抗扰度测试，由HFA系列谐波和闪烁分析仪、 LIN系列阻抗、HIS系列可编程交直流电源及专用分析软件等组成。HFA系列谐波闪烁分析仪通过数字锁相环，测量窗口（10周期 /12周期）严格按照标准与供电频率（50Hz/60Hz）保持同步，实现对被测设备谐波电压、谐波电流和闪烁全兼容测试及分析并生成 详细的测试报告。HIS系列电源具有高稳定度、低谐波失真、宽电压输入等特点，并且在负载变化和供电电压波动等情况下，均能为 测试提供纯净且稳定的正弦电压信号；同时可模拟交流电网和直流供电环境的多种干扰波形，配合HFA谐波和闪烁分析仪，用于连接在低压配电系统中用电设备的抗扰度测试。
官方规格表
下表按 远方光电 官网 CTS-2000 产品页「产品参数」整理；未特别说明均为典型值。
• HFA系列谐波和闪烁分析仪
• 型 号：HFA-1000 HFA-3000
• 最大输入电压：1000Vrms
• 最大直接输入电流：100Arms（特殊可定制）
• 输入通道数：1 3
• 测量基本准确度：0.05%rdg+0.05%rng
• 电压测量峰值因数：3 、 6
• 电压测量分辨率：0.01V
• 电流测量最高分辨率：0.1mA
• 功率测量最高分辨率：0.1mW
• 存储接口：U盘(仪器端可生成PDF报告方便保存)
• LIN系列在线阻抗网络(特殊可定制)
• 型 号：LIN1020 LIN3020 LIN3075
• 相 数：单相 三 相 三 相
• 标准依据：IEC 61000-3-3,IEC 61000-4-15,IEC 60725
• 阻 抗：相线 中线 R=0.24Ω，jX=0.15Ω @50Hz R=0.16Ω，jX=0.10Ω @50Hz R=0.24Ω/0.15Ω jX=0.15Ω @50Hz R=0.16Ω/0.10Ω jX=0.10Ω @50Hz
• 最大电流：每相20A 每相20A 每相75A
• 旁路开关：HFMSuite软件控制（自动）/面板按键控制（手动）
• HIS系列可编程交直流电源
• 型 号：HIS-4000 HIS-12000 HIS-60000
• 额定输出AC模式
• 相 数：1φ 1φor3φ 1φor3φ
• 电 压：AC:300V(L-N),DC:424V AC:300V(L-N),DC:424V AC:600V(L-N),DC:850V
• 最大电流：40A 每相40A，Total：120A 每相120A，Total：360A
• 最大功率容量：4000VA 12000VA 60000VA
• 最大峰值电流：最大电流（RMS）的4倍
• 频率范围：40Hz~100Hz 40Hz~100Hz 15Hz~2500Hz
• 频率稳定度：≤0.03%读数＋0.1Hz
• 电压总失真：≤0.2%@40Hz~65Hz ≤0.3%@65.1Hz~100Hz ≤0.2%@40Hz~65Hz ≤0.3%@65.1Hz~100Hz ≤0.3%@50Hz/60Hz <1%@15Hz-400Hz <1.5%@400Hz-1000Hz
• 保护功能：短路、过流、过压、过功率、过热
• 通讯接口：LAN、远程采样
注：以上参数取自 远方光电 官网该产品页规格表，完整指标与适用条件以官方资料为准。
资源下载
• 产品介绍：产品定位、核心参数与主要特点详见 CTS-2000 谐波闪烁及电源EMC符合性测试系统 产品介绍页
