中星联华 · SinoLink
SignalPro 信号生成软件
RF/IF/IQ 一体信号生成 · 55 种数字与模拟调制 · 填表生成一键播放 · 广泛兼容主流 AWG 与矢量源
产品简介
SignalPro 信号生成软件是集射频／中频／基带（RF/IF/IQ）信号生成和编辑于一体的高集成度、全信号类型并支持复杂电磁环境生成的软件工具。现代通信、雷达、复杂电磁环境、跳频系统、导航设备在研发过程中都需要产生复杂的调制信号、脉冲信号、复杂电磁环境信号来进行系统的性能验证和测试，SignalPro 通过填表式生成各类复杂调制信号——用户无需了解信号机理，只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。
SignalPro 是一套以数字方式合成调制 IQ 基带信号、IF 信号和 RF 信号的工具软件包，支持广泛的调制信号种类，允许用户填表式生成各种标准的调制和跳频波形，同时支持用户定制波形，支持波形数据自动下载到 Tektronix/Keysight 的 AWG，Keysight、R&S 和 NI 的矢量信号源，以及 Sinolink 的 SL4301A 记录回放系统。
软件可快速导入示波器采集的波形（*.wfm）及实时频谱分析仪保存的 IQ 波形（*.tiq）、Matlab 的（*.mat）以及（*.txt）文本文件数据进行回放，还可把数据另存为 *.mat 或 *.txt 格式数据，同时支持对信号增加损伤、失真或干扰。软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果，整个信号产生过程简单直观、方便快捷。

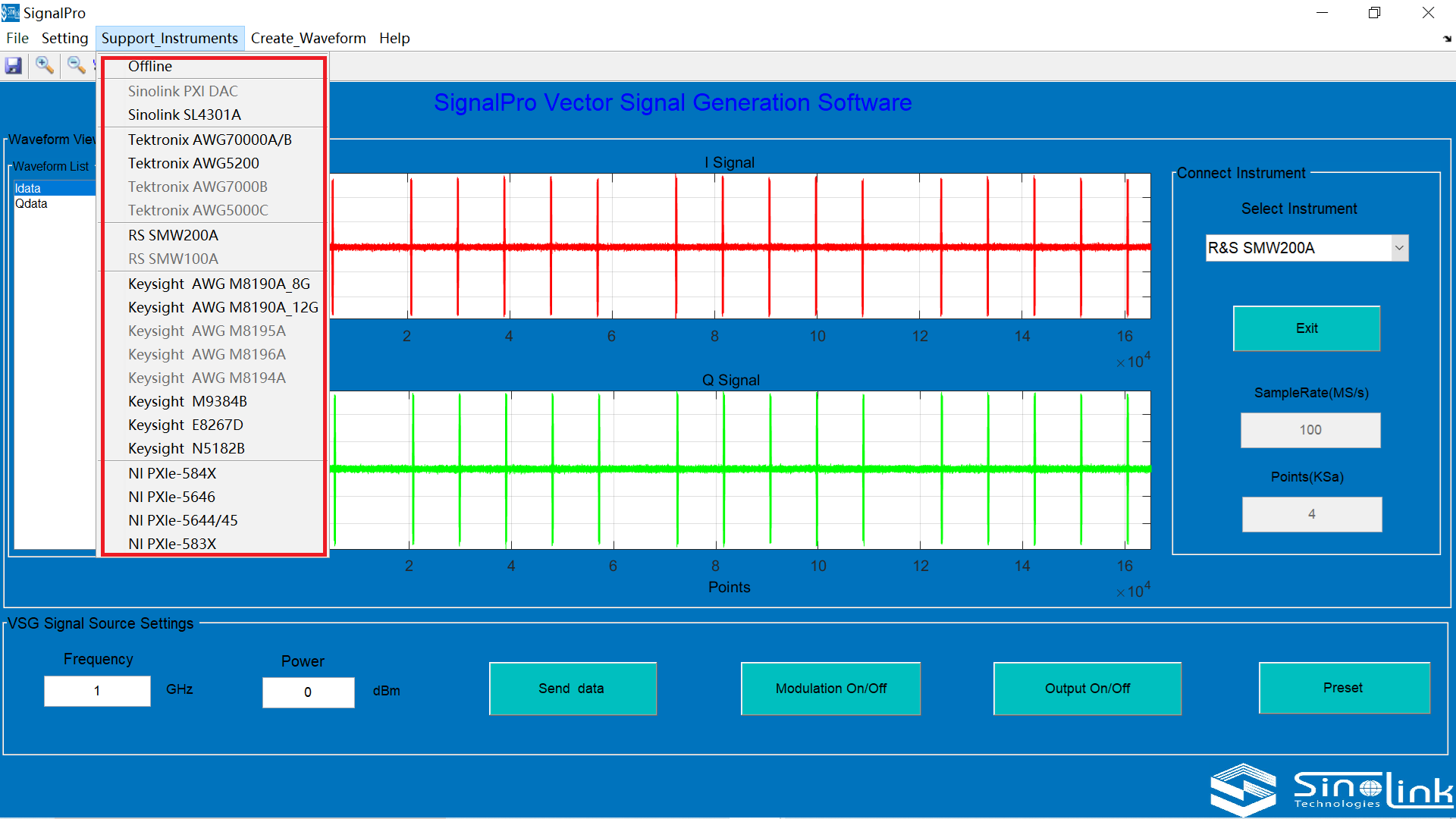

图：SignalPro 软件主界面
SignalPro 预失真补偿校准插件可以对任意波形产生器和矢量信号源以及变频器进行预失真校准，自动获取校正系数，然后应用到波形中，从而获得平坦幅频响应和线性相位响应。校准后可以把 AWG、宽带矢量信号源、上变频器以及电缆幅度起伏和相位失真等影响消除，带内平坦度更好。

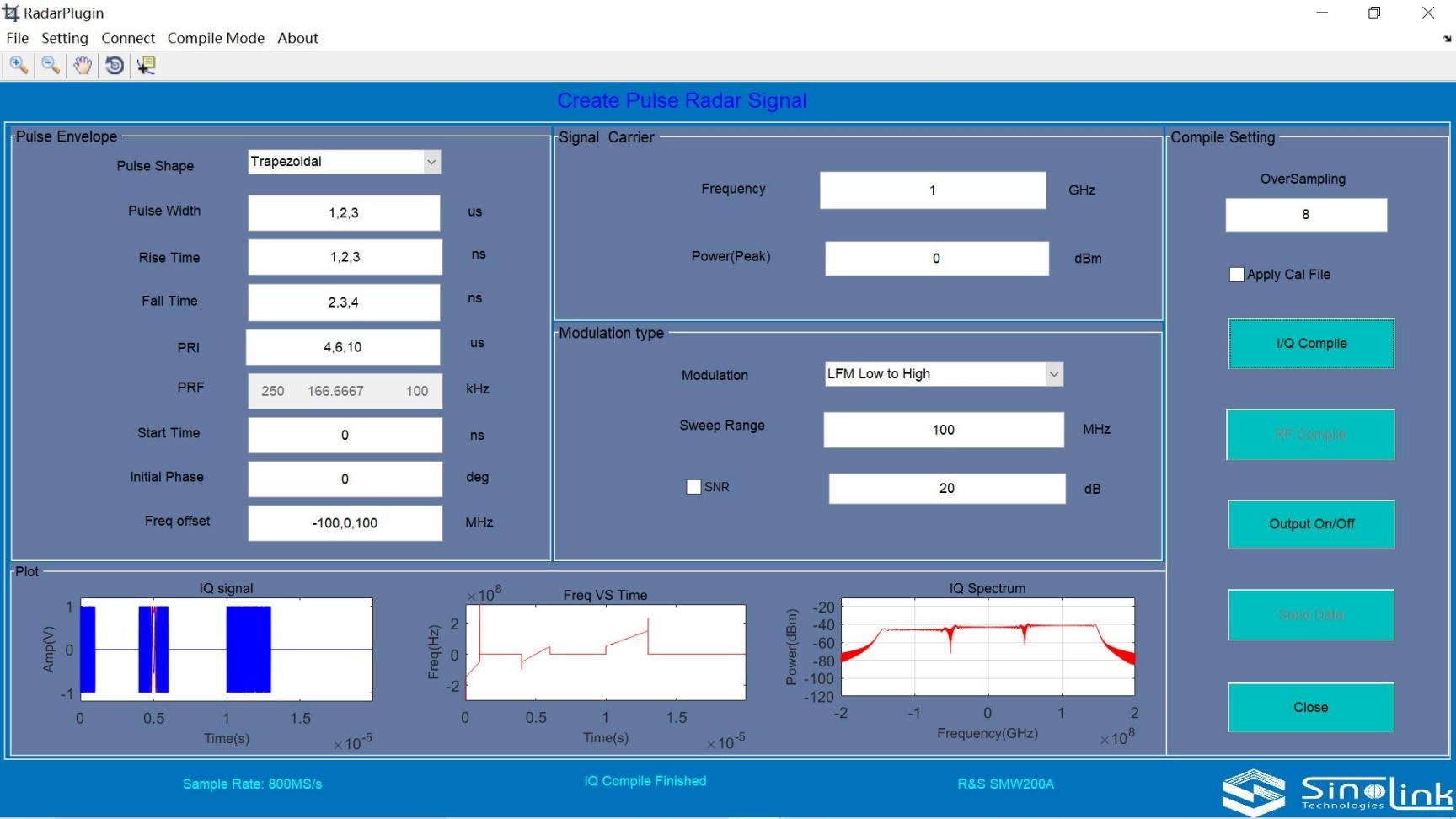

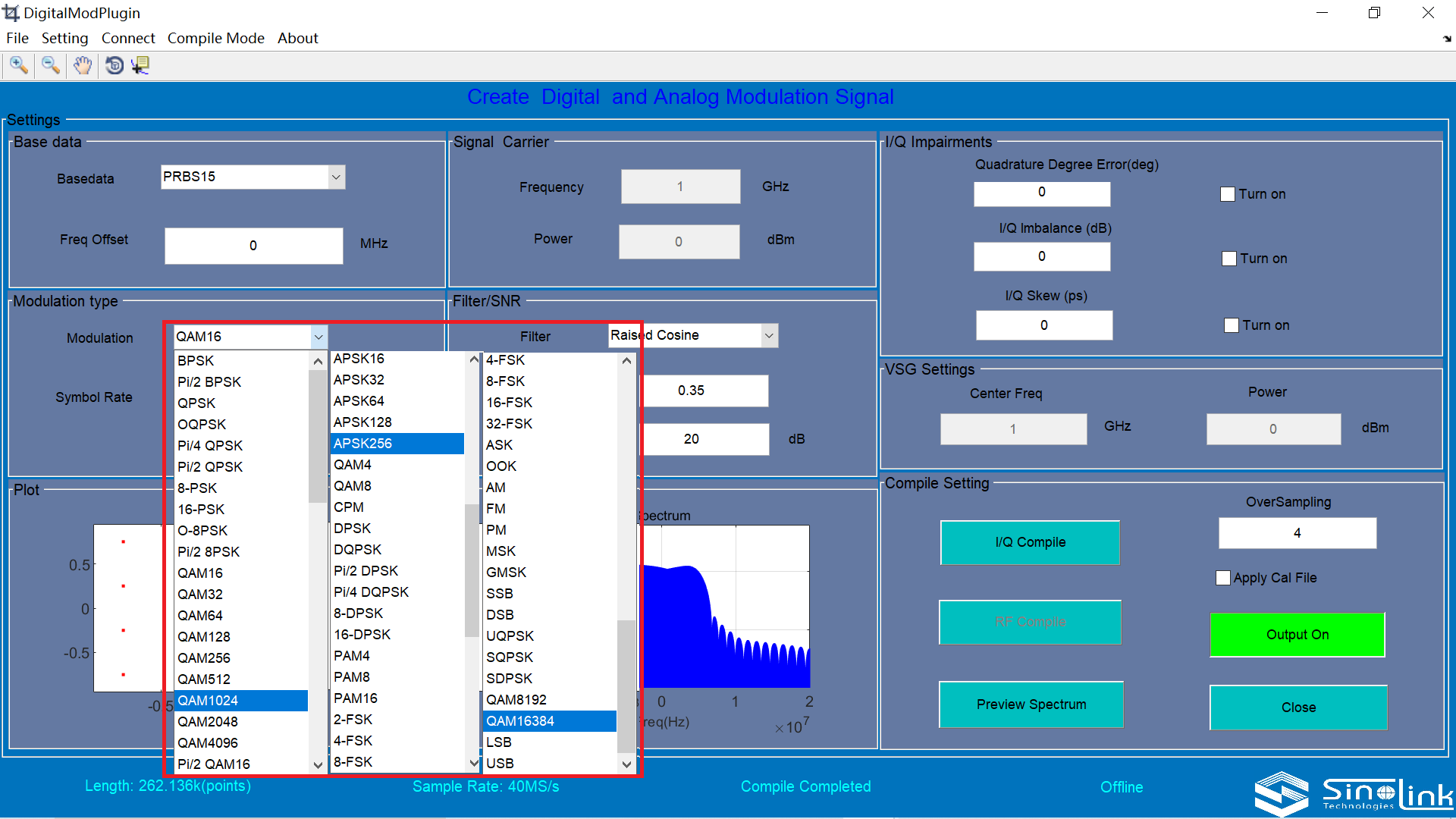

图：SignalPro 信号生成单元设置界面
核心参数
• 信号类型：可生成基带 IQ 信号、IF 信号和 RF 信号
• 调制种类：生成通用的 55 种数字调制和模拟调制信号
• 雷达信号：各种体制雷达信号和多目标雷达、FMCW 连续波雷达信号
• 多音与噪声：生成单音和多音信号、高斯白噪声信号
• 复杂环境：生成复杂电磁环境信号、多载波数字调制跳频信号
• 无线通信标准：Bluetooth/WiFi/GSM/CDMA/WCDMA/4G/WiMAX/P25/DVB-T
• 损伤注入：在波形中加入正交误差、IQ 失衡和 IQ 之间的延迟
• 数据回放：可回放 IQ/IF/RF，支持导入示波器波形（*.wfm）、实时频谱仪波形（*.tiq）、*.txt 文本数据或 MATLAB（*.mat）格式数据
• 兼容设备：支持 Tektronix 和 Keysight 的 AWG、Keysight 和 R&S、NI 的矢量信号源、Sinolink 的 SL4301A
• 示波器支持：支持 Tektronix/Keysight/Lecroy 的示波器进行预失真校准
• 系统要求 推荐原装 Intel 2.0GHz 以上处理器
• Windows 7 或 Windows 10 64bit 操作系统或以上
• 8GB RAM
• 20GB 空闲硬盘空间
产品特性

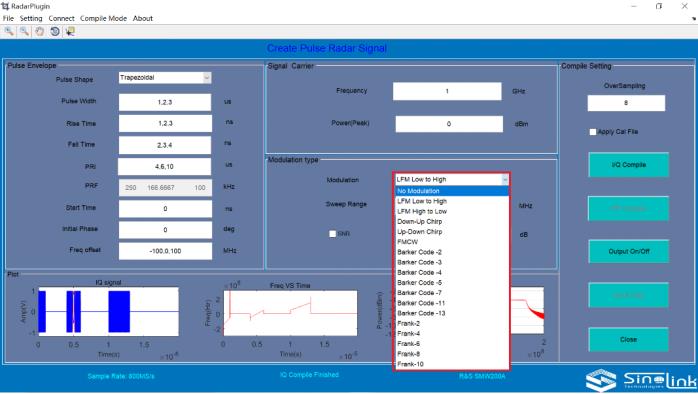

雷达信号生成单元
• 创建一个或多个脉冲组，可从脉冲到脉冲串、再到脉冲组建立自己的雷达脉冲套件
• 独立定义每个脉冲组，可使用不同的脉冲组模拟多个目标回波同时到达的场景
• 定义脉冲间和脉冲内的频率和幅度，定义所有脉冲参数（开始时间、上升时间、结束时间、下降时间、脉冲宽度等）
• 定义参差 PRI，建立自定义脉冲序列
• 支持各种脉内调制类型，包括线性调频、巴克码、Frank、FMCW 调频连续波等
• 支持频率滑变、频率分集；支持重频参差、重频滑变、重频组变等
• 可设置信噪比

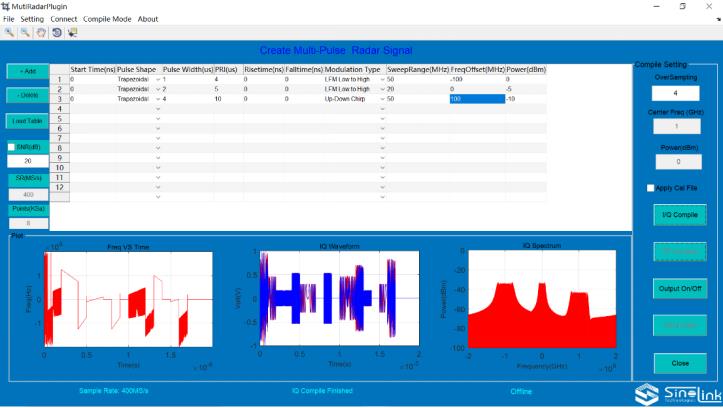

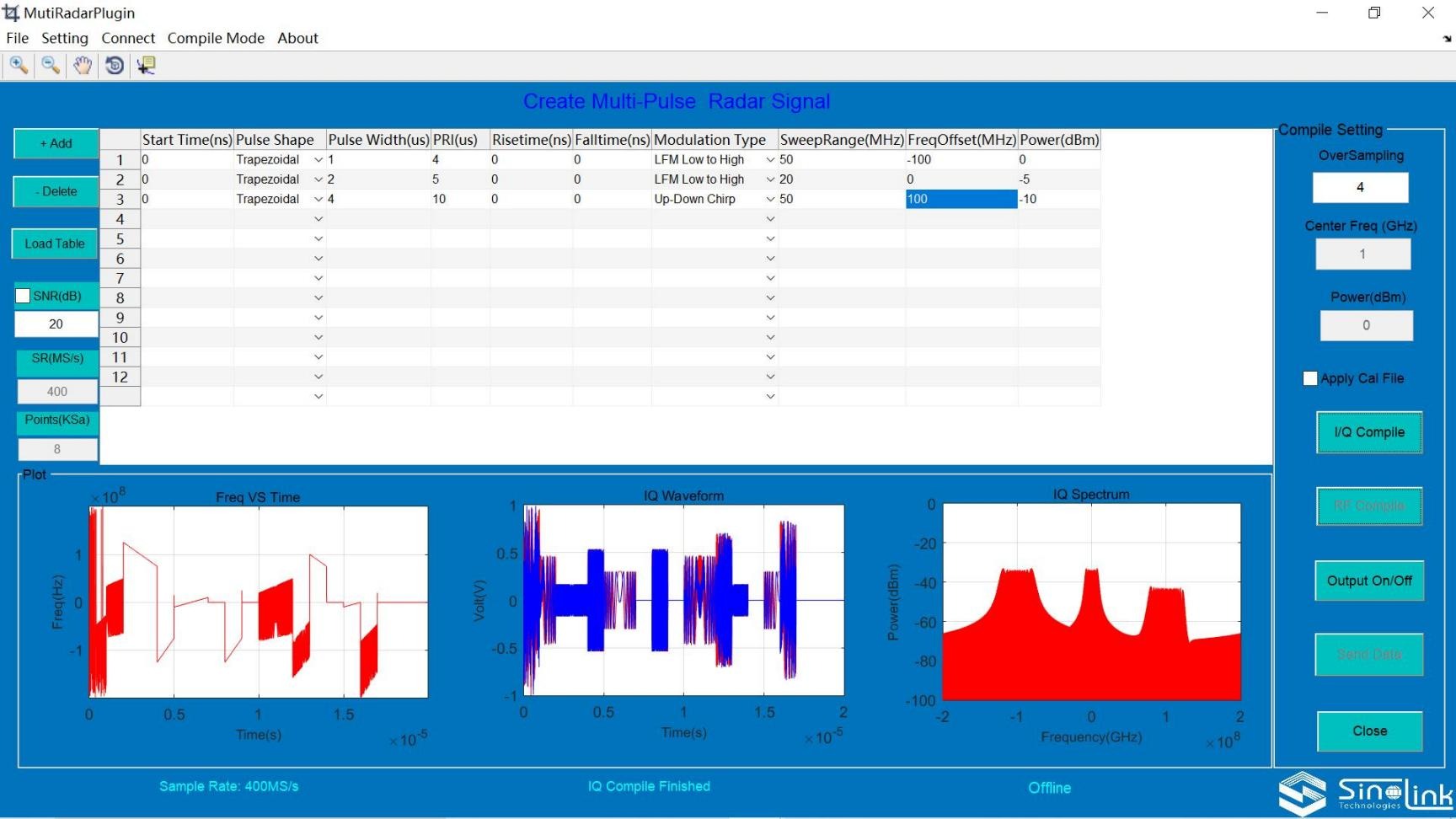

多目标雷达信号生成单元
• 创建一个或多个脉冲组，独立定义每个脉冲组
• 定义脉冲间和脉冲内的频率和幅度，独立定义每个脉冲参数（开始时间、上升时间、结束时间、下降时间、脉冲宽度等）
• 定义每个脉冲的起始时间，定义不同脉冲的雷达调制类型
• 支持各种脉内调制类型，包括线性调频、巴克码、Frank 编码等
• 模拟多部雷达在时域上的叠加特性
• 可设置信噪比
通信信号生成单元
• 使用各种调制方案定义基带 IQ 信号、IF 信号和 RF 信号
• 生成单载波或多载波调制信号，每个载波都可以分别独立定义
• 支持多种调制格式，包括 BPSK、Pi/2 BPSK、QPSK、OQPSK、UQPSK、SQPSK、SDPSK、Pi/4-QPSK、Pi/2-QPSK、8-PSK、O-8PSK、Pi/2-8PSK、16-PSK、QAM16、Pi/2-QAM16、QAM32、QAM64、QAM128、QAM256、QAM512、QAM1024、QAM2048、QAM4096、QAM8192、QAM16384、APSK16、APSK32、APSK64、APSK128、APSK256、PAM4、QAM8、CPM、DPSK、DQPSK、Pi/2-DPSK、Pi/4-DQPSK、8-DPSK、16-DPSK、PAM8、PAM16、2-FSK、4-FSK、8-FSK、16-FSK、32-FSK、ASK、OOK、MSK、GMSK、AM、FM、PM、SSB、DSB 等
• 支持正交误差、增益不平衡的 I-Q 损伤
• 支持成型滤波器类型：升余弦、矩形、均方根升余弦、高斯型等
• 基带码型支持全 0、全 1、PRBS7、PRBS9、PRBS11、PRBS15、PRBS16 或用户自定义的码型

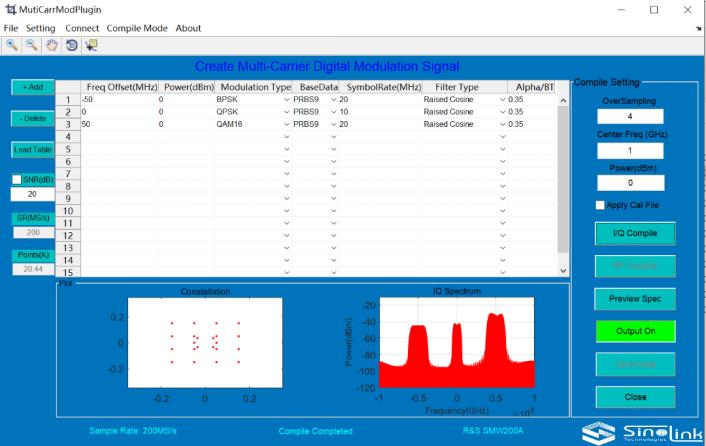

多载波数字调制 / 多音 / 噪声信号生成单元
• 多载波数字调制：可定义多载波调制基带、中频和射频信号，每个载波的频率、符号速率、调制类型、滤波器类型和基带数据类型都可分别定义
• 多载波支持调制：BPSK、QPSK、OQPSK、8-PSK、16-PSK、QAM16、QAM32、QAM64、QAM128、QAM256、QAM512、QAM1024、QAM2048、QAM4096、APSK16、APSK32、PAM4、QAM8、CPM、4-DPSK、8-DPSK、16-DPSK 等

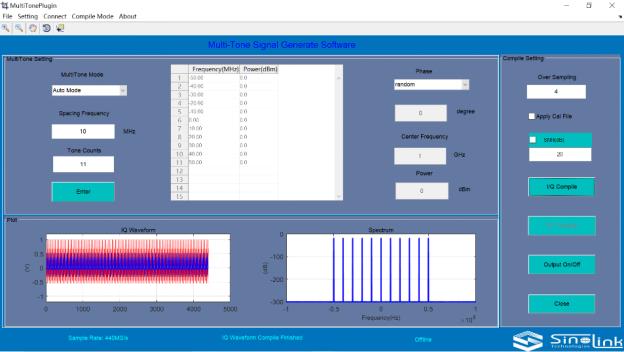

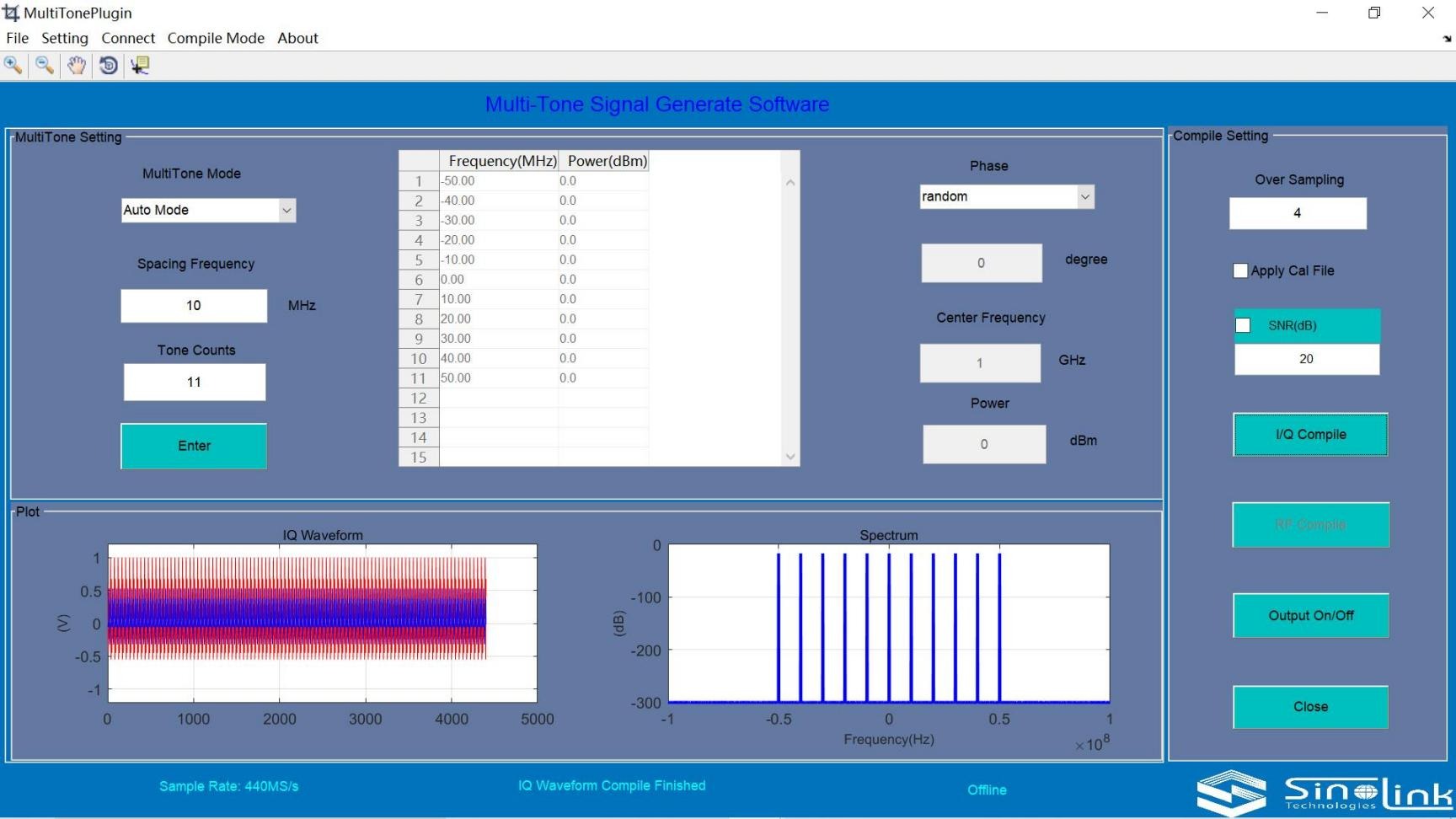

• 多音信号：可定义多音基带、中频和射频信号，可自定义多音的个数和多音的频率步进，每个音的频率和功率可自定义
• 多音起始相位：可设置随机相位或自定义相位
• 噪声信号：可定义噪声基带、中频和射频信号，可设置噪声信号的中心频率、带宽与功率大小

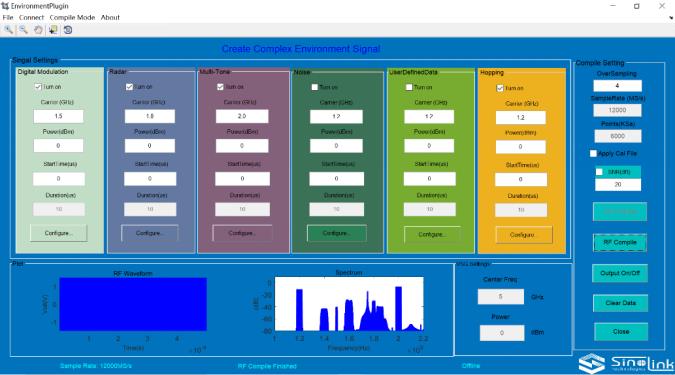

复杂电磁环境信号生成单元
• 可生成复杂电磁环境中的各种信号：通信信号（各种数字调制）、雷达信号、多音信号、噪声信号、单音信号、自定义信号（根据数据文件调入）
• 不同类型信号可以同频发出或不同频同时发出
• 具有频域信号混合功能，实现多种信号的频域混合，可设置每路信号的频偏、幅度、相位等信息
• 可进行信号加噪声、多信号叠加等功能
• 可设置每个信号类型的中心频率、功率大小、起始时间
• 可导入外部多格式自定义的信号类型
• 同时模拟雷达和通信信号，并可以对背景噪声做设定
跳频与多载波跳频信号生成单元
• 创建自定义跳频、伪随机跳频、自定义频率随机跳频
• 可定义跳速，可定义不同间隔跳频
• 可定义每个跳频频率的功率大小
• 可定义跳频起始频率、终止频率、跳频步进
• 多载波数字调制跳频：每个载波的频率、符号速率、调制类型、滤波器类型和基带数据类型都可分别定义，支持设置信噪比与跳频时间
• 复杂多载波数字调制跳频：支持 20 种不同的多载波跳频组合
无线通信信号生成单元
• 可定义无线通信信号的基带、中频和射频信号

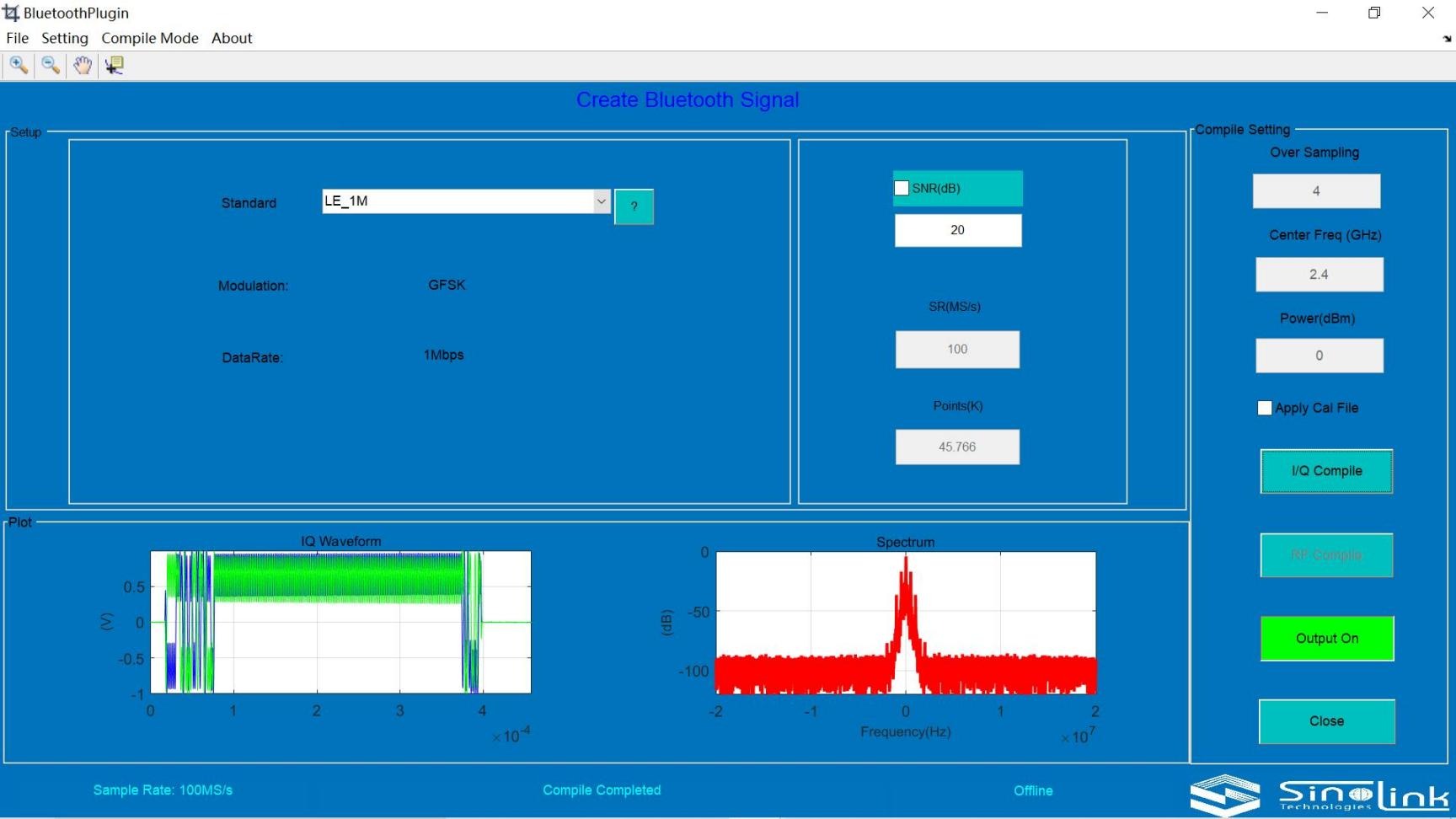

• 支持生成 Bluetooth、WiFi、CDMA、W-CDMA、GSM、LTE、WiMAX、DVB-T、P25 等无线通信标准
• 支持设置信噪比
预失真校准单元
• 可支持基带 IQ 信号、IF 信号和直接 AWG 信号校准
• 可支持 Tektronix/Keysight 任意波形产生器、R&S 的矢量信号源、中星联华的上变频器
• 支持利用 Tektronix、Keysight、Lecroy 示波器进行预失真校准
• 可设置校准的起始频率、终止频率与频率步进
• 可设置 AWG 的采样率、示波器的采样率和通道、迭代次数
图：SignalPro 多通道信号配置界面
• 自动保存预失真校准数据文件；可加载外部自定义的数据文件进行预失真补偿
• 可对比预失真校准前后的幅频和相位特性的差异
• 通过简单方便的操作进行自动在线系统校准，提高系统宽带性能

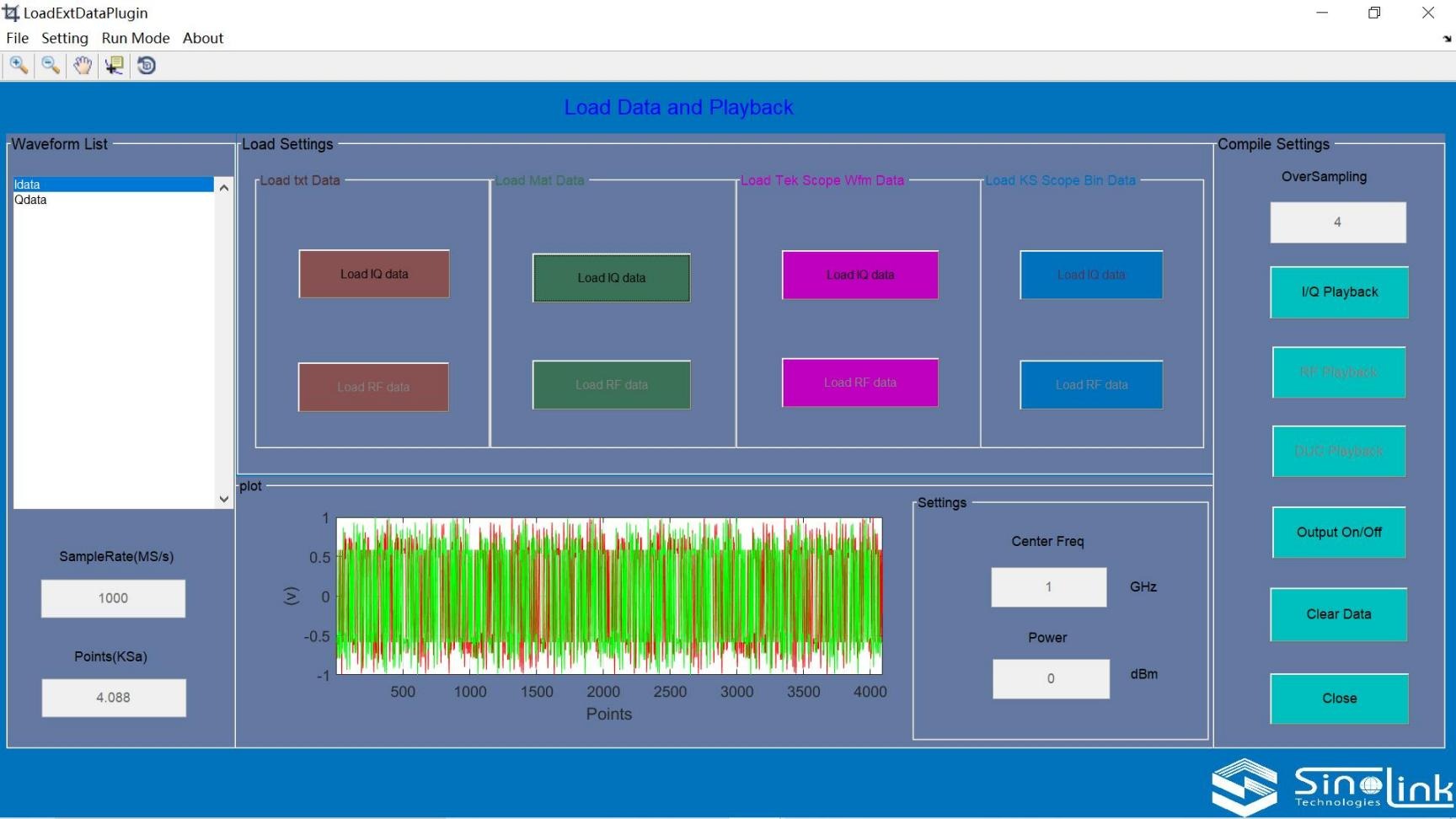

导入外部信号回放单元
• 可以导入基带 IQ 信号、IF 信号和 RF 信号
• 兼容实时频谱分析仪的（*.tiq）格式数据、实时示波器的（*.wfm）格式数据、文本（*.txt）格式数据、Matlab（*.mat）格式数据、AWG 格式数据
图：SignalPro 序列播放与监测界面

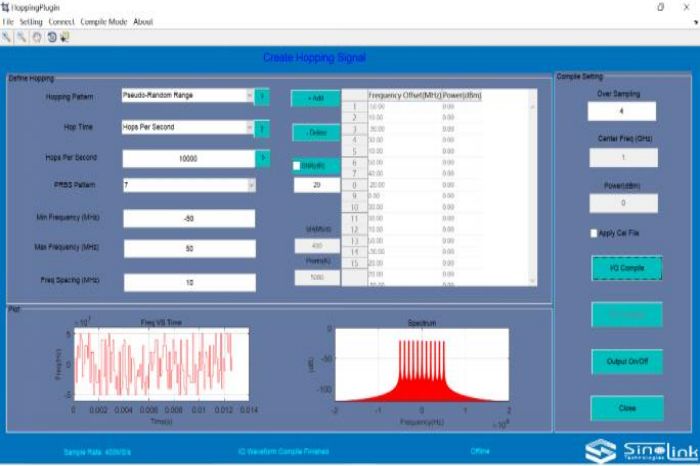

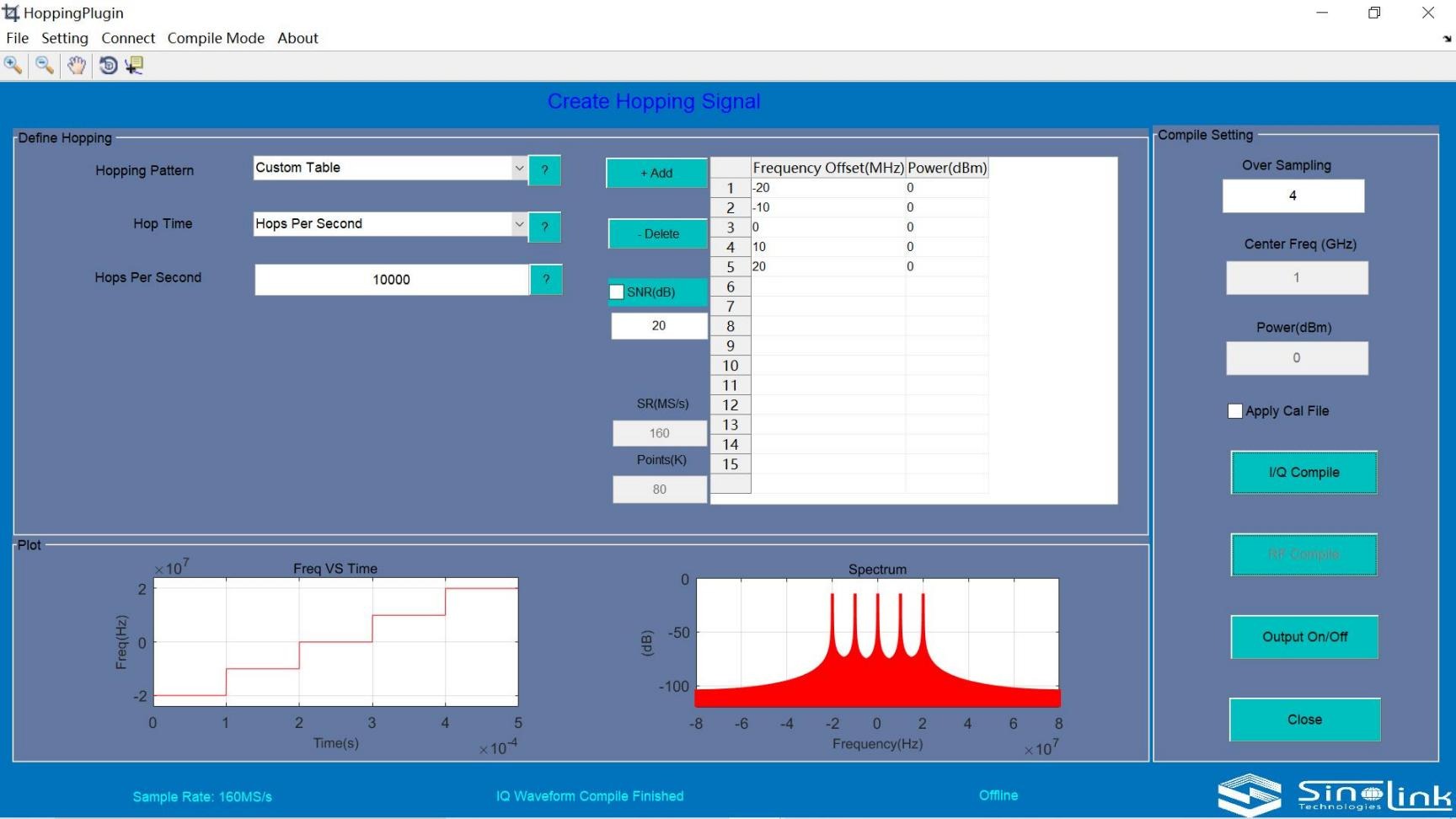

图：SignalPro 跳频信号生成界面
典型应用
• 现代通信系统研发中的复杂调制信号生成与性能验证
• 雷达系统研发中的脉冲信号、多目标雷达信号生成
• 复杂电磁环境信号模拟与系统性能评定
• 跳频系统与导航设备的信号产生与测试
• 目标模拟、环境模拟、杂波模拟、噪声模拟、干扰模拟
• 宽带射频系统的信号预失真校准
• 配合多通道 D/A 板卡、SL4301A 记录回放系统及主流 AWG／矢量信号源使用
型号与配置
• SignalPro 信号生成软件：填表生成、广泛兼容、一键播放
• 插件选件 1：RadarPlugin 雷达信号产生单元
• 插件选件 2：DigitalModPlugin 通用数字调制信号产生单元
• 插件选件 3：NoisePlugin 噪声信号产生单元
• 插件选件 4：MultiCarrDigitalModPlugin 多载波数字调制产生单元
• 插件选件 5：MultiTonePlugin 多音信号产生单元
• 插件选件 6：FMCWPlugin 调频连续波产生单元
• 插件选件 7：MultiRadarPlugin 多目标雷达信号产生单元
• 插件选件 8：EnvironmentPlugin 复杂电磁环境产生单元
• 插件选件 9：PrecompPlugin 预失真校准单元
• 插件选件 10：HoppingPlugin 跳频信号产生单元
• 插件选件 11：MultiCarrDigitalModHopPlugin 多载波数字调制跳频产生单元
• 插件选件 12：WirelessCommPlugin 无线通信产生单元
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SignalPro 信号生成软件 详细指标页。
onetest仪器资源库 · 中星联华 SignalPro 信号生成软件
中星联华 · SinoLink
SignalPro 信号生成软件 · 详细指标
RF/IF/IQ 一体 · 55 种调制 · 12 个功能插件选件 · 完整功能说明
产品简介
本页按厂商官方资料《SignalPro 信号生成软件 产品资料》（2024-10-10）收录软件功能单元、系统要求与订货信息。
★ 调制种类口径说明：厂商资料在「主要特点」与「通信信号生成单元」小节中按 55 种表述，在通信信号生成单元开头处出现过「56 种」的表述，本页以「主要特点」及单元小结中的 55 种为准。
技术指标
软件能力总览
• 生成基带 IQ 信号、IF 信号和 RF 信号
• 生成通用的 55 种数字调制和模拟调制信号
• 多载波信号数字调制信号，每个载波都可以单独定义
• 生成各种体制雷达信号和多目标雷达
• 生成单音和多音信号；生成 FMCW 连续波雷达信号
• 生成高斯白噪声信号；生成复杂电磁环境信号；生成多载波数字调制跳频信号
• 生成无线通信信号（Bluetooth/WiFi/GSM/CDMA/WCDMA/4G/WiMAX/P25/DVB-T）
• 在波形中加入正交误差、IQ 失衡和 IQ 之间的延迟
• 可回放 IQ/IF/RF，可将示波器采集的波形（*.wfm）、实时频谱仪采集的波形（*.tiq）、*.txt 文本数据或 MATLAB（*.mat）格式数据导入到软件并回放
• 支持 Tektronix 和 Keysight 的 AWG、Keysight 和 R&S、NI 的矢量信号源、Sinolink 的 SL4301A
• 支持 Tektronix/Keysight/Lecroy 的示波器
• 支持中星联华科技的多通道 D/A 板卡和记录回放系统
功能单元清单
• 2.1 雷达信号生成单元：支持线性调频、巴克码、Frank、FMCW 调频连续波等脉内调制，支持频率滑变、频率分集、重频参差／滑变／组变
• 2.2 多目标雷达信号生成单元：每部雷达脉冲可设置不同调制格式，模拟多部雷达在时域上的叠加特性
• 2.3 通信信号生成单元 支持 BPSK 至 QAM16384、APSK、PAM、FSK、ASK、MSK、AM/FM/PM/SSB/DSB 等调制格式
• 支持正交误差、增益不平衡的 I-Q 损伤
• 支持升余弦、矩形、均方根升余弦、高斯型等成型滤波器
• 2.4 多载波数字调制信号生成单元：每个载波的频率、符号速率、调制类型、滤波器类型和基带数据类型可分别定义
• 2.5 多音信号生成单元：可自定义多音个数、频率步进、每个音的频率与功率、起始相位
• 2.6 噪声信号生成单元：可设置噪声信号的中心频率、带宽与功率
• 2.7 复杂电磁环境信号生成单元：支持通信／雷达／多音／噪声／单音／自定义信号同频或不同频同时发出，具有频域信号混合功能
• 2.8 导入外部信号回放单元：兼容 *.tiq、*.wfm、*.txt、*.mat、AWG 格式数据
• 2.9 预失真校准单元：支持 RF 或 IF 方式校准与 IQ 校准
• 2.10 跳频信号生成单元：支持自定义跳频、伪随机跳频、自定义频率随机跳频
• 2.11 多载波数字调制跳频信号生成单元：支持设置信噪比与跳频时间
• 2.12 无线通信信号生成单元：支持 Bluetooth、WiFi、CDMA、W-CDMA、GSM、LTE、WiMAX、DVB-T、P25 等标准
• 3.13 复杂多载波数字调制跳频信号生成单元：支持 20 种不同的多载波跳频组合
系统要求
• 推荐采用原装 Intel 2.0GHz 以上处理器
• Intel 或 100% 兼容主板芯片组
• Windows 7 或 Windows 10 64bit 操作系统或以上
• 8GB RAM
• 20GB 空闲硬盘空间，用于软件和文档
• 注：以上为最低硬件要求，增加处理能力和存储容量可以提高信号生成软件的性能和效率
订货信息（插件选件）
• 选件 1：RadarPlugin 雷达信号产生单元
• 选件 2：DigitalModPlugin 通用数字调制信号产生单元
• 选件 3：NoisePlugin 噪声信号产生单元
• 选件 4：MultiCarrDigitalModPlugin 多载波数字调制产生单元
• 选件 5：MultiTonePlugin 多音信号产生单元
• 选件 6：FMCWPlugin 调频连续波产生单元
• 选件 7：MultiRadarPlugin 多目标雷达信号产生单元
• 选件 8：EnvironmentPlugin 复杂电磁环境产生单元
• 选件 9：PrecompPlugin 预失真校准单元
• 选件 10：HoppingPlugin 跳频信号产生单元
• 选件 11：MultiCarrDigitalModHopPlugin 多载波数字调制跳频产生单元
• 选件 12：WirelessCommPlugin 无线通信产生单元
本页技术指标整理自厂商官方资料《SignalPro 信号生成软件 产品资料》（2024-10-10），实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SignalPro 信号生成软件 产品介绍页。
onetest仪器资源库 · 中星联华 SignalPro 信号生成软件 详细指标
