中星联华 · SinoLink
SIQM0408 调制器
DC至500MHz基带调制至4GHz至8GHz · 变频损耗≤10dB · 本振泄漏≤-25dBm · IQ平衡度好
产品简介
SIQM0408 调制器将 DC～500MHz 基带调制到 RF 信号输出，输出频率范围覆盖 4～8GHz。该调制器具有基带带宽宽、IQ 平衡度好、隔离度高等特点，可以广泛应用于通信、雷达等领域。

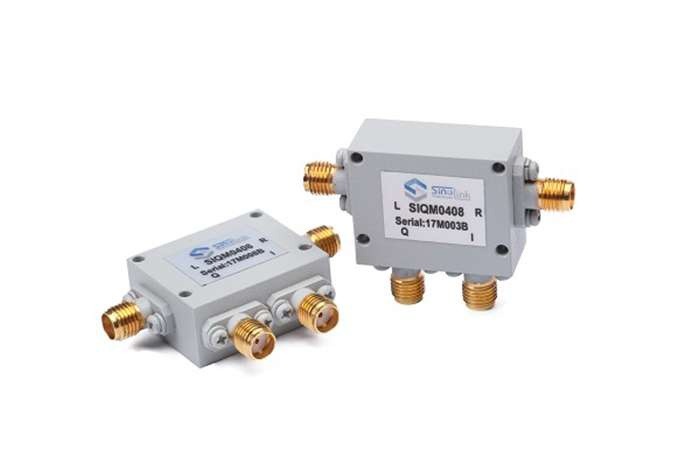

图：SIQM0408 调制器外观（侧视）
器件输出频率覆盖 4000MHz～8000MHz（另有 3000MHz~7000MHz 配置），变频损耗 ≤10dB，基带 IQ 输入频率 3dB 带宽 ≥500MHz，基带输入阻抗为 50 欧姆（单端），本振泄漏 ≤-25dBm（本振功率 17dBm）。
厂商给出了本振端口、射频端口、I 路端口与 Q 路端口的驻波对比测试，本振泄漏对比测试，以及在 LO=5GHz／6GHz／7.5GHz、+17dBm 条件下的频率响应测试。经多次对比测试，SIQM0408 性能指标一致，且不同批次一致性较好。

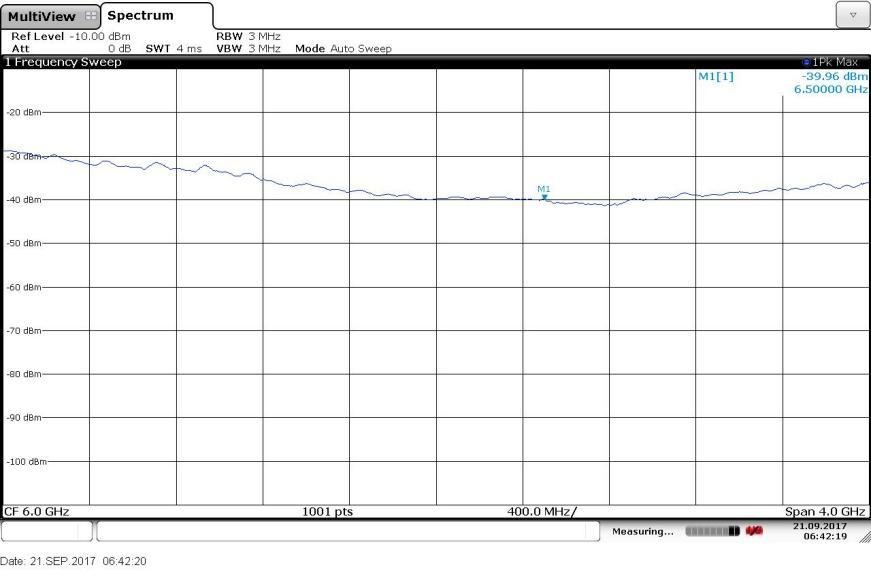

图：SIQM0408 本振泄漏测试图（LO 扫频 4GHz~8GHz）
核心参数
• 输出频率：4000MHz～8000MHz / 3000MHz~7000MHz
• 变频损耗：≤10dB
• 基带 IQ 输入频率 3dB 带宽：≥500MHz
• 基带输入阻抗：50 欧姆（单端）
• 本振泄漏：≤-25dBm（本振功率 17dBm）
• 基带调制范围：DC～500MHz
产品特性
射频与变频特性
• 将 DC～500MHz 基带调制到 RF 信号输出
• 输出频率范围覆盖 4～8GHz（另有 3000MHz~7000MHz 配置）
• 变频损耗 ≤10dB
• 本振泄漏 ≤-25dBm（本振功率 17dBm）
基带特性
• 基带 IQ 输入频率 3dB 带宽 ≥500MHz
• 基带输入阻抗 50 欧姆（单端）
• 具有基带带宽宽、IQ 平衡度好、隔离度高等特点
厂商实测验证
• 驻波对比测试：分别对本振端口、射频端口、I 路端口、Q 路端口进行驻波测试
• 本振泄漏对比测试：IQ 端口端接 50Ω 负载，本振端口接 SLFS40A 射频输出（4GHz~8GHz 扫频、步进 1MHz、输出功率 +17dBm），射频端口接 FSU 频谱仪测量
• 频率响应测试
分别在 LO=5GHz
6GHz
7.5GHz（+17dBm）条件下测量
• 重复实验：将多个同批次以及不同批次的模块多次进行测量，测量结果基本一致
典型应用
• 点对点微波无线电
• 点对多点无线电
• 视频卫星（VSAT）
• 数字无线电
• 仪器仪表
• 自动测试设备（ATE）
• 通信
• 雷达
型号与配置
• SIQM0408 调制器：输出频率 4000MHz～8000MHz / 3000MHz~7000MHz
• 基带：DC～500MHz 调制输入，IQ 输入 3dB 带宽 ≥500MHz，50 欧姆单端
• 变频损耗 ≤10dB
• 本振泄漏 ≤-25dBm（本振功率 17dBm）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SIQM0408 调制器 详细指标页。
onetest仪器资源库 · 中星联华 SIQM0408 调制器
中星联华 · SinoLink
SIQM0408 调制器 · 详细指标
4GHz至8GHz输出 · 基带DC至500MHz · 完整技术指标
产品简介
本页按厂商官方资料《SIQM0408 调制器》使用手册收录完整技术指标、测试数据说明与测试结论。
厂商给出本振驻波比、射频驻波比、I 路驻波比、Q 路驻波比四项对比测试，以及本振泄漏对比测试和 LO=5GHz／6GHz／7.5GHz 三组频率响应测试，本页在「测试数据说明」小节中列出测试条件。
技术指标
技术指标
• 输出频率：4000MHz～8000MHz / 3000MHz~7000MHz
• 变频损耗：≤10dB
• 基带 IQ 输入频率 3dB 带宽：≥500MHz
• 基带输入阻抗：50 欧姆（单端）
• 本振泄漏：≤-25dBm（本振功率 17dBm）
测试数据说明
• 驻波对比测试条件
矢量网络分析仪起始频率 4GHz
截止频率 8GHz
输出功率 0dBm，使用标准校准件校准后进行驻波测试
• 本振驻波比测试：模块本振端口连接到矢网 Port1，其余端口端接 50Ω 负载
• 射频驻波比测试：模块射频端口连接到矢网 Port1，LO 端口接信号源（频率 6GHz、功率 +17dBm），其余端口端接 50Ω 负载
• I 路驻波比测试：模块 I 路端口连接到矢网 Port1，LO 端口接信号源（频率 6GHz、功率 +17dBm），其余端口端接 50Ω 负载
• Q 路驻波比测试：模块 Q 路端口连接到矢网 Port1，LO 端口接信号源（频率 6GHz、功率 +17dBm），其余端口端接 50Ω 负载
• 本振泄漏对比测试：模块 IQ 端口端接 50Ω 负载，本振端口连接到 SLFS40A 射频输出（扫频 4GHz~8GHz、步进 1MHz、滞留时间 50ms、输出功率 +17dBm），模块射频端口连接到 FSU 频谱仪输入端（4GHz~8GHz、MAX HOLD 模式）
• 频率响应测试：模块 I 路输入接信号源 SLFS40A（扫频 1MHz~500MHz、步进 1MHz），本振接信号源 SLFS40A（输出频率 5GHz／6GHz／7.5GHz、功率 +17dBm），Q 路端接 50Ω 负载，射频输出接频谱仪 FSU（带宽 1GHz、MAX HOLD 模式）
• 重复实验：将多个同批次以及不同批次的模块多次进行测量，测量结果基本一致
测试结论
• 在相同的测试条件下，经过多次对比测试，中星联华科技（北京）有限公司生产的 SIQM0408 性能指标一致
• 不同批次一致性较好
本页技术指标整理自厂商官方资料《SIQM0408 调制器》使用手册，实际配置以厂商最新规格书为准。
