联讯仪器8通道PXIe SMU S2020C，多通道并行、中功率驱动一举两得

联讯仪器8通道PXIe SMU S2020C，多通道并行、中功率驱动一举两得

Onetest仪器资源库 · 新品速递

onetest.net | 仪器资源库仪器资源聚合平台，助力仪器选型，三阶选型工具：条件筛选→搜索→AI智能选型，让用户选型更简单/高效；一个无差异主动免费持续收录全球电子测试仪器的平台，现已向仪器和配套等厂商提供免费入驻：上传和管理产品、新闻、知识库等；预计收录10万+仪器；12000+厂家；800+产品分类；涵盖射频/微波/毫米波/太赫兹、无线连接/通信、电磁频谱、电磁兼容、雷达/卫星、航空航天、光通信、广电、汽车电子、电子战、芯片、量子、数据中心/网络等测试仪器。

分享仪器/测试相关前沿资讯，提供全球仪器选型：

联讯仪器新一代中功率高密度 PXIe 源表 S2020C 发布：单槽集成 8 路独立通道，±10 V / ±200 mA 输出，电压分辨率 1 μV、电流分辨率 1 pA，最高采样率 1 MS/s。

一句话说清它的位置——小电流高密度（S2014C）与大功率低通道（S2019C）之间，此前没有一块卡能同时给到多通道和 ±200 mA 驱动。

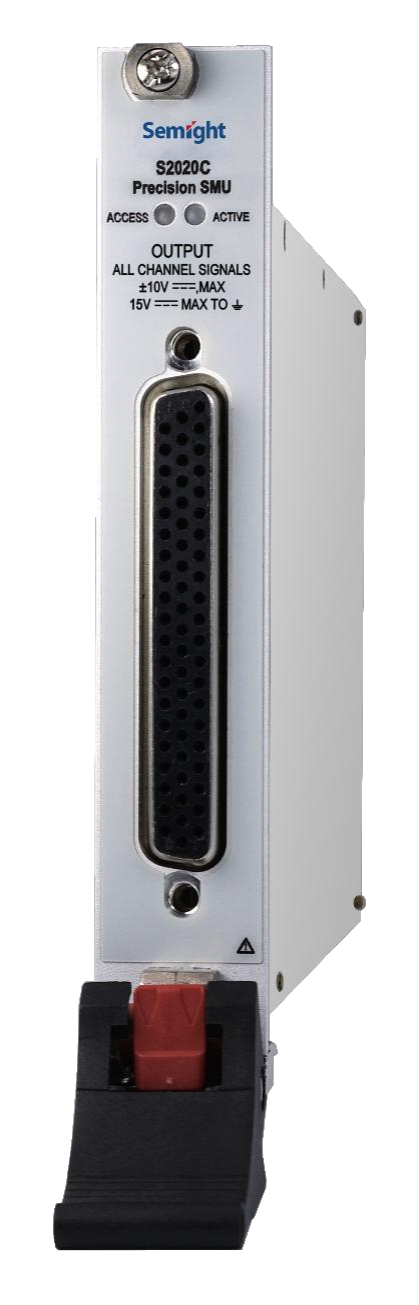

联讯仪器 S2020C 八通道精密源表，标准单槽 PXIe 形态

01   补的是「多通道」与「中功率」之间的空白

多通道并行与中功率驱动这两个要求经常同时出现，但传统方案普遍两难：小电流板卡驱动能力不足，大功率板卡通道数稀缺。S2020C 在标准单槽 PXIe 尺寸内给出 8 通道 ×（±200 mA），直接填这块空档。

并行通道数 单槽 8 路独立源测，多机箱多级级联，单机箱最多 17 张 PXIe SMU

输出能力 ±10 V 电压平台，±200 mA 直流/脉冲双模式

分辨率 1 μV 电压 / 1 pA 电流，最小量程仍保持

02   电流做到 ±200 mA 之后，能驱动什么

基于 ±10 V 电压平台，电流输出相比同门小电流板卡大幅跃升，可直驱 VCSEL、激光器、功率型器件等各类中功率被测负载。

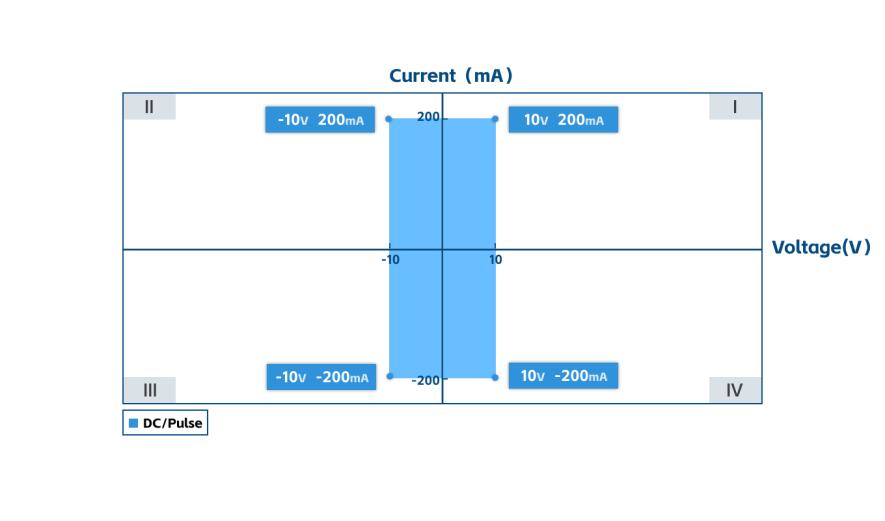

±10 V / ±200 mA 四象限输出范围，直流与脉冲共用同一通道

直流与脉冲共用一套通道，最小脉宽 100 μs、脉宽分辨率 1 μs。脉冲 LIV 扫描、器件热特性表征这类需要在脉冲与直流间来回切的测试，不必为脉冲能力再上一套设备。

03   小量程精度与量产节拍

±0.6 V 电压量程精度 0.02% + 50 μV，±1 μA 电流量程精度 0.05% + 300 pA——量程压到最小，仍然维持 1 μV / 1 pA 的分辨率，这是测微弱信号时真正决定能不能分开两个相邻状态的一档指标。

采样最高 1 MS/s，NPLC 与采样速率可灵活配置，配合 APFC 自适应快速建立技术，用户可按负载特性在「快速建立」与「低过冲」之间权衡。四线电阻测量覆盖 100 Ω ~ 1 MΩ。

04   级联、接口与保护

多卡级联扩展与硬件同步触发走 PXIe 原生协议，单机箱最大支持 17 张 PXIe SMU；控制采用标准 SCPI，提供 C#、Python、C/C++、LabVIEW 编程接口，测试系统里的软件集成成本可以压得很低。

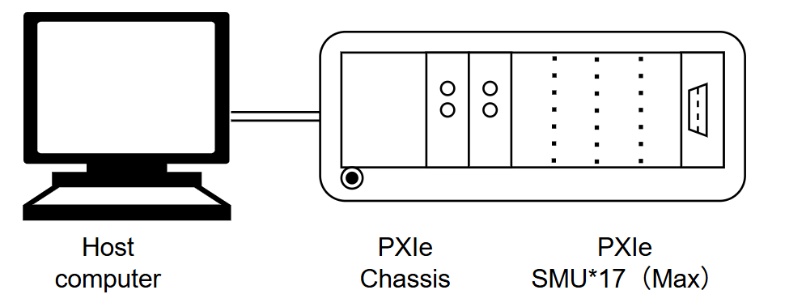

单机箱最多 17 张 PXIe SMU，主机经 PXIe 机箱统一控制

保护机制是产线设备更在意的那一面：过温触发整机电源关断，过流、过压走硬件告警红灯提示，并支持硬件复位快速恢复——产线上最怕的不是报错，是报错之后恢复不了。

05   核心参数

通道数 8 通道

电压输出 ±10 V

电流输出 ±200 mA（DC/Pulse）

电压分辨率 1 μV（3 V / 0.6 V 档）

电流分辨率 1 pA

最高采样率 1 MS/s

电压最小量程精度 0.02% + 50 μV（±0.6 V 档）

电流最小量程精度 0.05% + 300 pA（±1 μA 档）

最小脉宽 100 μs，脉宽分辨率 1 μs

传感模式 2 线 / 4 线

同步触发 8 路内部 + 1 路外部 DIO

尺寸 / 重量 210 × 130 × 20 mm / ≤0.48 kg

06   三个型号怎么选

S2014C 12 通道 / ±10 V / ±50 mA —— 小电流高密度，小信号多通道测试

S2019C 4 通道 / ±40 V / ±500 mA、±1 A 脉冲 —— 大功率低通道

S2020C 8 通道 / ±10 V / ±200 mA —— 中功率高密度

选型就三条线：需要 ≥500 mA 或 ±40 V，走 S2019C；追求极致通道数、电流在 ±50 mA 以内，走 S2014C；既要多通道并行又要 ±200 mA 中功率驱动，S2020C 是唯一解。

07   典型测试场景

光电器件与 LIV 扫描 VCSEL、激光器、光电二极管的 LIV 曲线，±200 mA 脉冲/直流驱动覆盖中大功率光芯片

半导体多通道并行 单卡 8 通道、多卡同步扩展，面向 PMIC、模拟芯片与各类传感器做多工位并行源测

新材料与器件表征 MEMS、纳米材料、第三代半导体器件的 I-V 特性、电阻参数与脉冲热效应

高吞吐生产测试 1 MS/s 采样配合 APFC 快速建立，压缩单工位测试耗时，降低多通道系统综合成本

配套方面，联讯提供内置常见半导体器件测试算法的测量软件、围绕常见测量难题的应用笔记，以及应用工程师团队的技术支持。
