    电科思仪推出6935DE 20GHz高性能PXIe总线信号发生器

    • 分类：新品发布
    • 作者：电科思仪
    • 来源：电科思仪
    • 发布时间：2023-12-27 16:05
    • 访问量：583

    1、产品简介

    6935DE信号发生器是中电科思仪科技股份有限公司推出的PXIe总线3U 3槽信号发生器，具有频段宽、噪声低、体积小等优点，支持参考信号输入/输出功能、步进扫描功能和脉冲调制功能，可适用于航空、航天、雷达、通信、导航等测试领域中构建小型化自动测试系统，提供高质量的信号源。

    2、优异的性能

    6935DE信号发生器采用多环锁相的频率合成技术，在小体积的条件下实现了宽频段、低噪声的信号输出，其主要技术指标如表1所示。

    表1 6935DE信号发生器主要技术指标

    频率范围

    250kHz～20GHz

    频率分辨力

    0.001Hz

    频率转换时间

    ≤1ms

    单边带相位噪声

    @10kHz（载波10GHz）

    ≤-112dBc/Hz（典型值）

    谐波

    ≤-35dBc（典型值）

    功率范围

    -10dBm～+10dBm1

    功率准确度

    ±2dB

    功率转换时间

    ≤4ms

    外形尺寸

    宽×高×深：   61.1mm×130.5mm×211.0mm

    注1：通过增加PXIe总线扩幅模块配合使用，输出功率范围可达到-110dBm～+18dBm。



    （1）优良的频谱特性

    6935DE信号发生器的单边带相位噪声指标优于-112dBc/Hz@10kHz（载波10GHz），能够满足大部分产线测试、现场测试的需求。

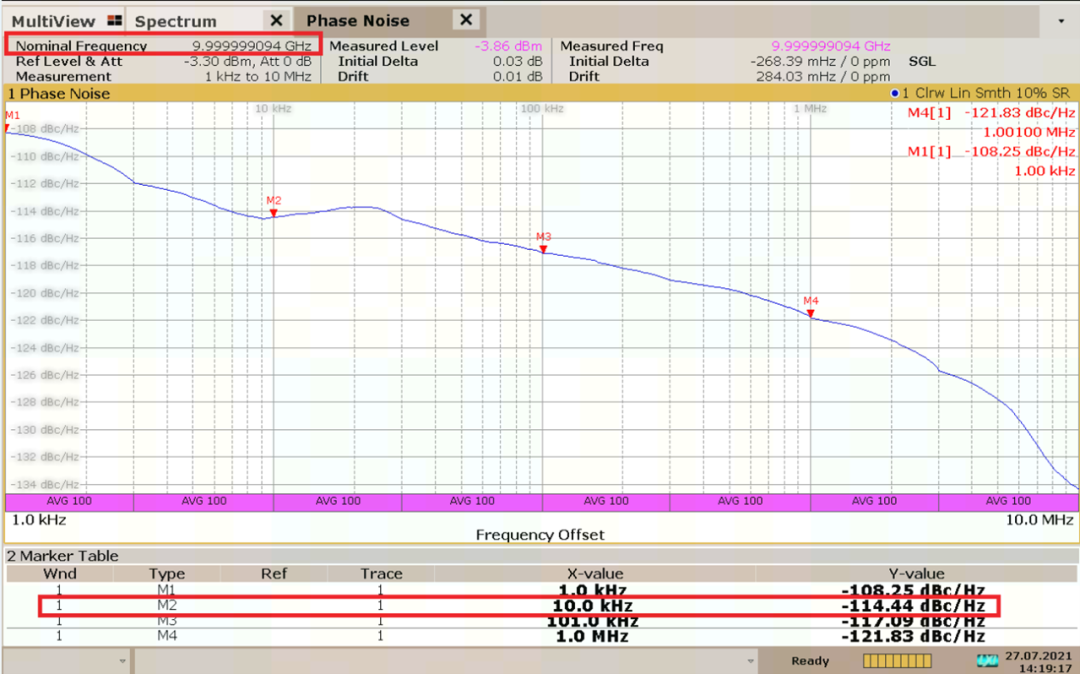

    图1 10GHz相位噪声测试曲线


    6935DE信号发生器输出功率0dBm的谐波测试曲线如图2所示。

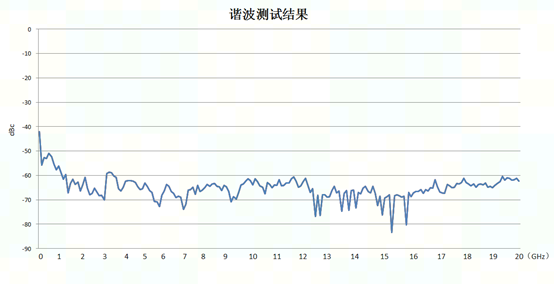

    图2 谐波测试曲线



    （2）精准的幅度特性

    6935DE信号发生器能够输出-10dBm~10dBm幅度范围的微波信号，输出信号精度高，稳定性好，可以为自动化测试系统提供有力支撑。不同输出功率时的功率准确度测试曲线如图3至图5所示。

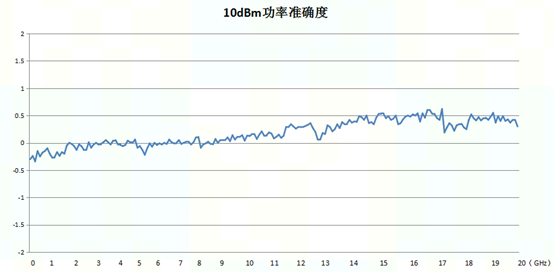

    图3 10dBm功率准确度测试曲线

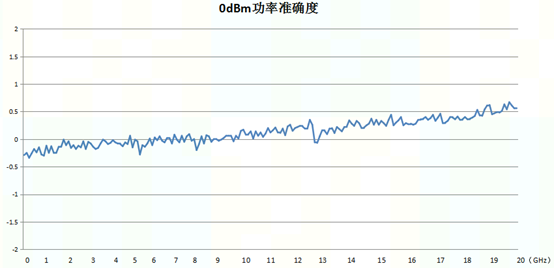

    图4 0dBm功率准确度测试曲线

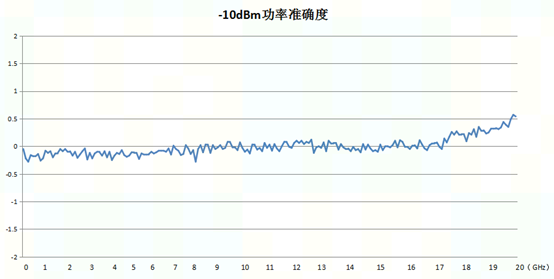

    图5 -10dBm功率准确度测试曲线



    3、丰富的功能

    （1）扫描功能

    6935DE信号发生器支持输出信号的扫描功能，用户可以自己定义需要的测试序列，操作方便简洁，能够有效提高测试效率。软件操作界面和测试界面如图6、图7所示。

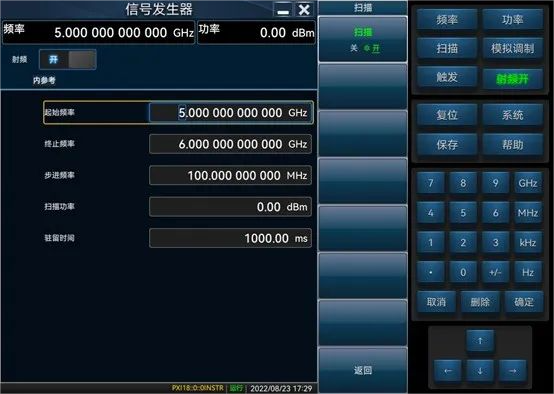

    图6 软件操作界面

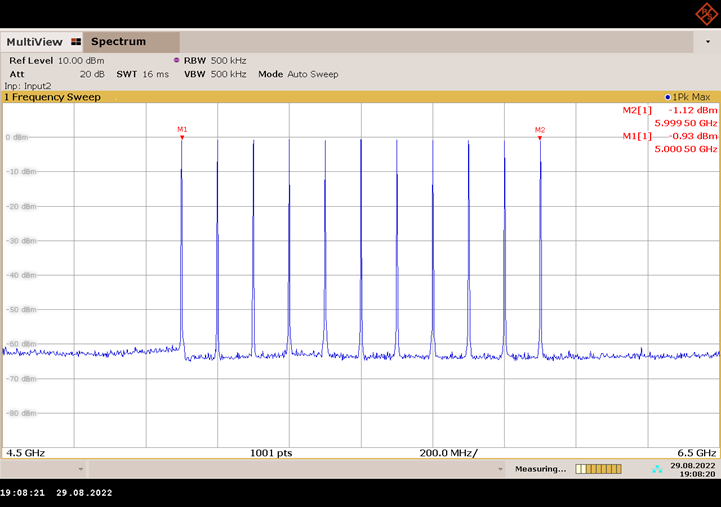

    图7 扫描功能测试图



    （2）脉冲功能

    6935DE信号发生器支持外部脉冲信号输入，用户可以将自己需要的脉冲信号输入6935DE中，加载到载波上，操作方便简洁，测试界面如图8所示。

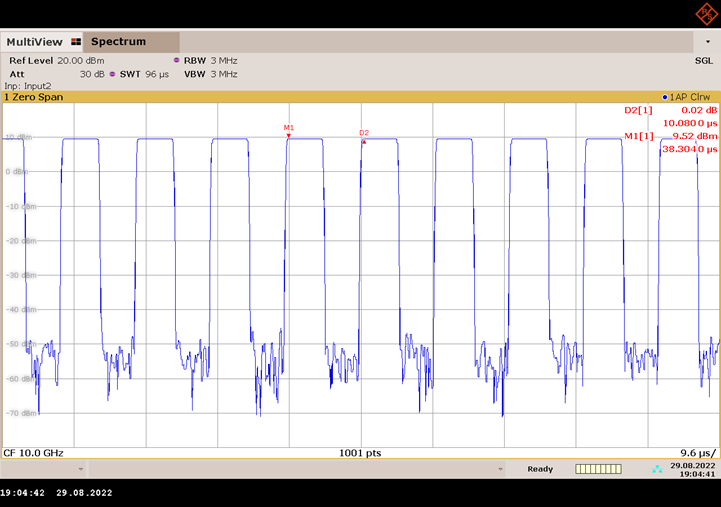

    图8 脉冲调制信号测试图



    4、应用实例

    （1）产线测试中构建自动测试系统

    针对雷达系统中低噪声放大器、功分器、变频组件等主要射频前端设备的产线测试中，使用6935DE提供激励信号，与PXIe频谱仪、PXIe开关等模块组建综合测试系统替代原有台式仪器的测试方案，具有测量参数配置灵活、体积小、重量轻等特点，可广泛用于各种射频组件的科研、生产等领域，提高收发组件测试效率。

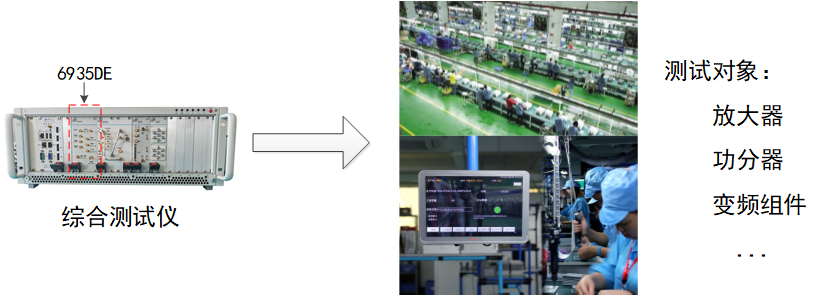

    图9 射频前端设备综合测试系统



    (2)卫星测试中提供多通道信号发生装置

    在卫星通信测试、量子计算等领域，常常需要多个信号发生装置提供同时钟的激励信号，使用基于PXIe总线的6935DE信号发生器，具有体积小、同步性好的特点，方便的组建多通道信号发生装置。

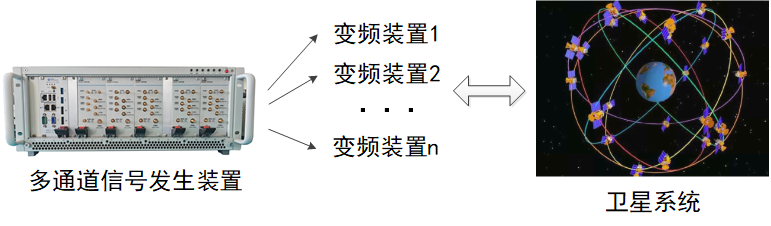

    图10 基于6935DE的多通道信号发生装置用于卫星测试



    5、支持定制USB总线和LAN总线信号发生器

    基于6935DE信号发生器定制的USB总线和LAN总线信号发生器，性能指标与6935DE完全一致，单独使用时需增加额外散热装置，定制模块图片如图11和图12所示。

    图11 基于6935DE的USB总线和LAN总线信号发生器正面


    图12 基于6935DE的USB总线和LAN总线信号发生器背面



    中电科思仪科技股份有限公司作为卓越的电子测量仪器及测试解决方案供应商，主要从事微波/毫米波、光电、通信、基础通用类测量仪器的研发和生产，并为您提供完整的测试解决方案。真诚期待与您合作共行！
