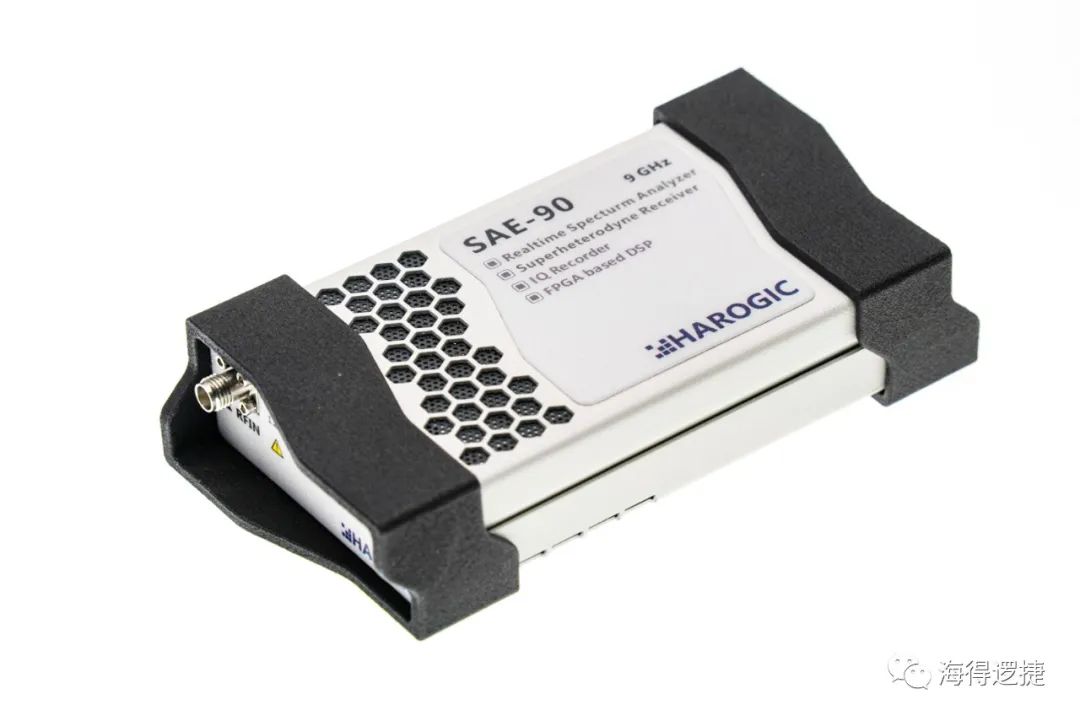

SAE-90是一款基于高性能超外差式数字中频架构的接收机/频谱仪模块，配备USB3.0接口与高速FPGA信号处理，在尤为紧凑的尺寸下提供了良好的性能。面向接收机、频谱监测、射频测试等应用进行了设计优化。支持频谱全景扫描、IQ记录、功率检波、实时频谱分析四种工作模式。体积、重量、功耗针对现场及嵌入式应用优化。提供动态链接库与范例，可快速二次开发。

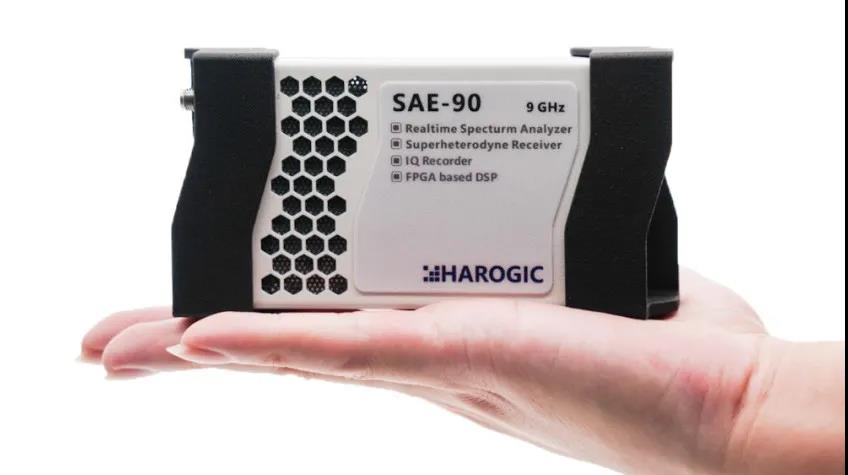

SAE-90为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。在手机大的紧凑空间内，以不足200g的重量，实现了完整的外差式接收机与频谱仪系统。SAE-90模块内置一个高集成度高性能的超外差式接收机射频前端，同时具备了基于FPGA的后端数字处理系统以加速相关数字信号处理。基于FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗x86或ARM处理器平台上，仍然可以部署SAE-90设备，并实现良好的工作效能。SAE-90提供了对linux操作系统与window操作系统的支持。

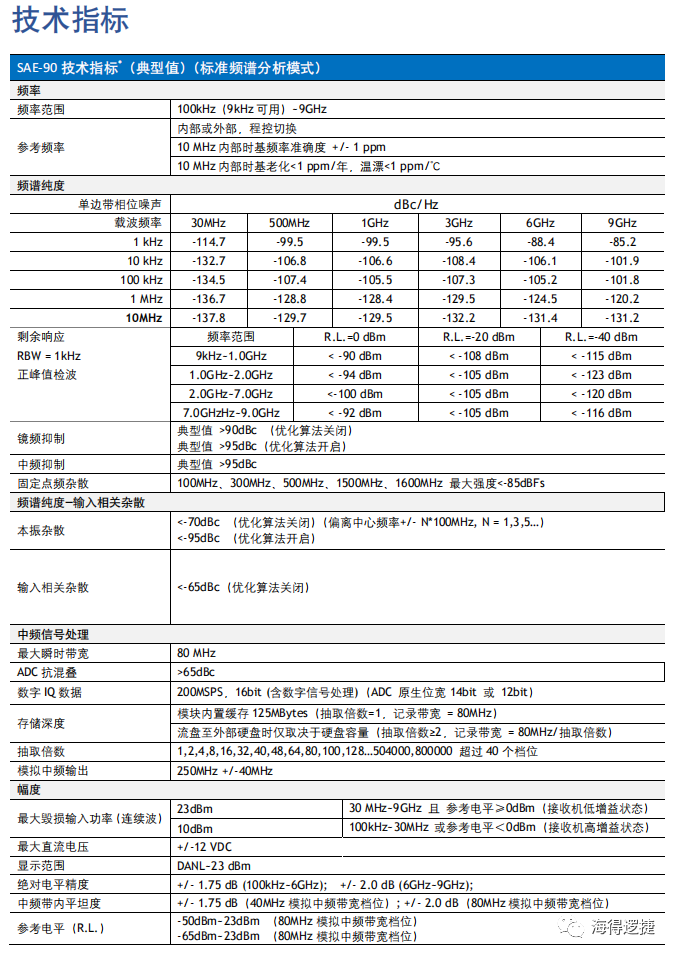

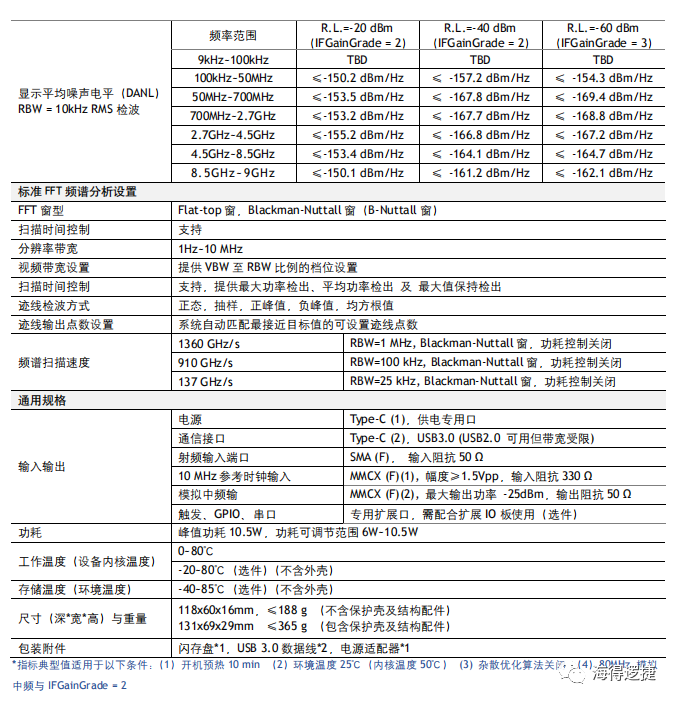

产品概要

▌100kHz（9kHz可用）至9GHz 高性能接收机/频谱仪

▌超外差二次模拟变频接收机结构

▌重量轻至188g（内核），尺寸小至118x60x15mm

▌功耗用户可控，峰值功耗10.5W，可低至6W

▌FPGA信号处理，内置DDC通道，低后处理计算需求

▌分析带宽：80 MHz（IQ信号记录）

▌扫频速率：高达1.2 THz/s （RBW ≥ 300kHz）

▌硬件实现的典型镜像抑制达到90dB

▌硬件实现的典型中频抑制达到95dB

▌DANL低至-161dBm/Hz, 30MHz至9GHz

▌相位噪声低至-105dBm/Hz@10kHz 2.5GHz载波

▌支持模拟中频输出（250MHz，限50MHz~9GHz频段）

▌动态链接库与SAStudio应用软件

▌支持ARM与x86处理器

▌支持linux与windows操作系统

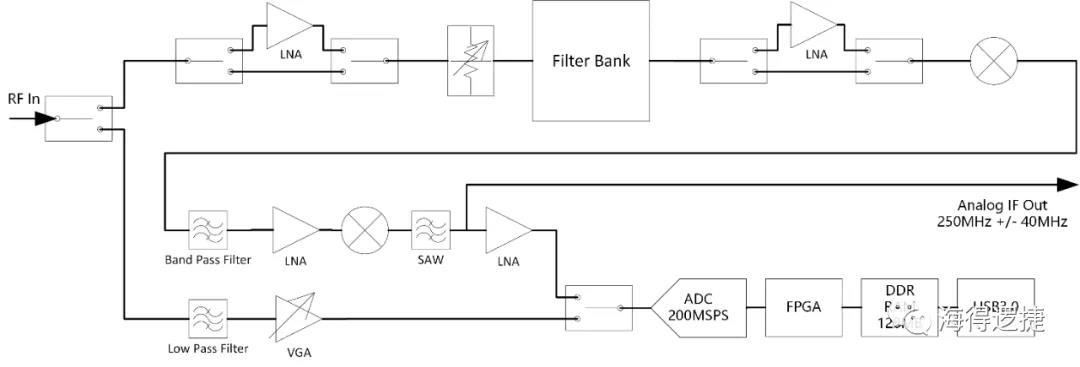

硬件框图

SAE-90分为直接采样通道与变频通道两个信号硬件通路，直接采样通道用于处理低频信号，包含前置的抗混叠低通滤波与可变增益放大器。变频通道采用2次模拟变频加1次数字变频的方式实现，输入预调电路包括多级可旁路低噪声放大器、可调衰减器，提供了超过60dB的输入级增益调节范围，内置14段的预选滤波器可提供良好的干扰抑制、镜像抑制及中频抑制，SAE-90物理实现的镜像抑制，在大部分频段优于90dB、中频抑制优于95dB。变频通道经过二次变频后信号被转换成中频信号，在经过高选择性滤波器之后信号由后端基带子系统进行采样及后端数字信号处理，中频模拟信号同时也可输出至对外的中频输出接口。

工作模式

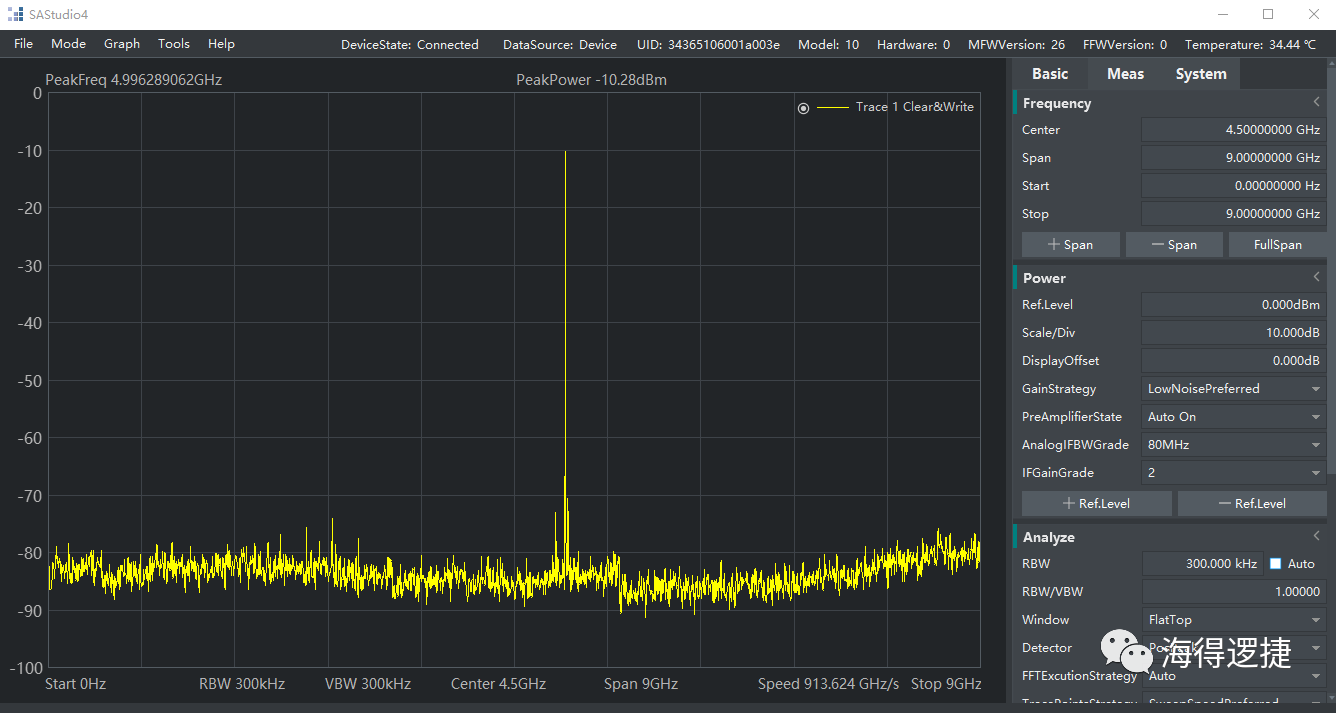

标准频谱分析

标准频谱分析

100 kHz（9kHz）-9GHz标准频谱扫频分析，与台式频谱仪工作机理保持一致，支持扫宽、RBW（1 Hz-1 MHz）、视频检波等各项标准频谱仪设置，输出频谱迹线。

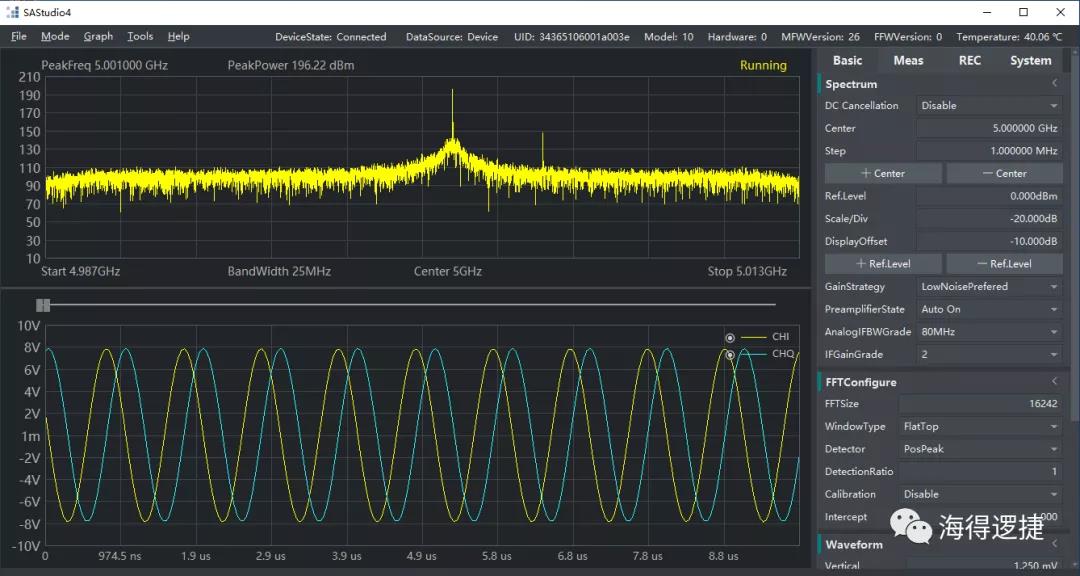

IQ流应用

接收机/数字IQ流

中心频率100 kHz（9kHz）-9GHz范围内可设，最大突发记录模拟带宽100MHz（128 MB存储深度），最大持续记录带宽50 MHz（USB3.0），最大采样抽取4096倍，输出数字IQ数据。

检波分析（零扫宽ZeroSpan）

对于SAE-90型号，进一步提供了检波分析功能。零扫宽分析模式下，设备对指定的射频中心频率以指定的分析带宽，进行驻点的射频功率检波分析，获取信号功率关于时间的测量结果，支持外部触发、电平触发等触发方式，该模式可用于脉冲信号等突发信号的测试。

海得逻捷科技简介

海得逻捷科技（HAROGIC Technologies）是一家集研发、生产、销售于一体的国家高新技术企业，致力于提供高效便捷的射频通信模块化测试设备。秉承“灵巧测试”的设计理念，多来年持续专注于小型化频谱分析模块与接收机模块产品。公司于2016年推出了第一代USB3.0频谱分析模块——SAC系列产品，是国内最早的高速高性能USB频谱仪产品之一。2017年海得逻捷科进一步面向通用市场发布了尺寸极为紧凑的SAM-60系列USB3.0模块化频谱分析仪，重量轻至160克，除优良的频谱分析性能外，内置独立信号源与矢量网络分析功能，既能作为标准仪器使用，亦可作为测试模块集成至其他设备或应用中。2021年，海得逻捷科技又进一步推出了SAE系列高性能超外差式频谱分析模块/接收机，频率涵盖9GHz与20GHz，有效推动了高频率、小型化通用频谱分析仪的普及，为广大客户提供了高性能且性价比突出的产品选择。海得逻捷科技拥有包括射频微波前端、数字中频、高速数据链路、测控软件及产品化设计在内的完整设计能力，通过自主创新、持续的聚焦与专注，努力让更多的用户享受到先进射频设计所带来的灵活与便利。
