26.5GHz 四端口|鼎阳科技发布SNA6000A系列矢量网络分析仪

厂家：深圳市鼎阳科技股份有限公司

产地：中国 深圳

点击进入产品详情页查看指标、手册、软件等：

2022年12月12日，鼎阳科技发布SNA6000A系列矢量网络分析仪，频率高达26.5GHz，配备四个测试端口，并且可通过同步推出的SSM5000A系列开关矩阵或SSU5000A系列机械开关将端口扩展至24个或更多。为满足多端口校准需求，减少连接器损耗，鼎阳科技同步推出了SEM5000A系列电子校准件，大大缩减校准时间。SNA6000A矢网动态范围高达135dB,采用了全新设计架构，具有更强大的数据运算处理能力，支持TDR、混频器测量等多种功能，可广泛的应用于通信、天线基站、材料、器件、智能制造、汽车电子等诸多领域。

1、全新架构，更高精度
SNA6000A矢量网络分析仪采用了全新的内部架构，具备更加强大的数据处理能力，响应速度更快，能轻松实现4端口S参数测量，差分（平衡）测量，时域测量、带宽、Q值等一键测量。并且其动态范围高达135dB，有着极低的噪声，可以帮助工程师在苛刻的测试场景下仍获得准确可靠的测试结果。

2、电子校准件-让校准一步到位
鼎阳科技此次同步推出了SEM5000A系列电子校准件，频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。电子校准件大幅缩减了校准步骤，减少了连接器的损耗，保证了校准精度，极大的节省了校准所需时间，为多端口测试和产线测试提供了极大便利。

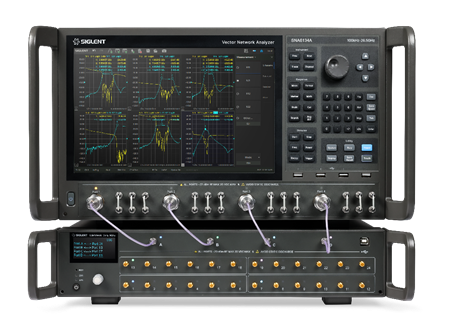

3、开关矩阵-多端口器件测试
开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统的重要组成部分，起着控制信号流向的作用。鼎阳科技此次推出的SSM5000A系列射频开关矩阵，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适配了生产线使用场景。


4、机械开关-频率高达50GHz
为满足微波、毫米波系统多通道多端口测试需求，鼎阳科技推出频率高达50GHz的SSU5000A系列机械开关。含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，支持TTL电平控制，可广泛应用在多通道多端口测试环境上。

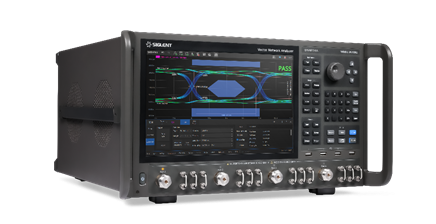

5、增强时域分析功能TDR
SNA6000A支持高级时域分析功能（TDR），可精确测量传输线的特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A的TDR功能还可通过内部仿真生成眼图，无需额外的码型发生器，即可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输中的噪声、抖动、码间串扰等问题。TDR功能可广泛应用于PCB板阻抗测试，材料性能测试，传输线质量测试中。

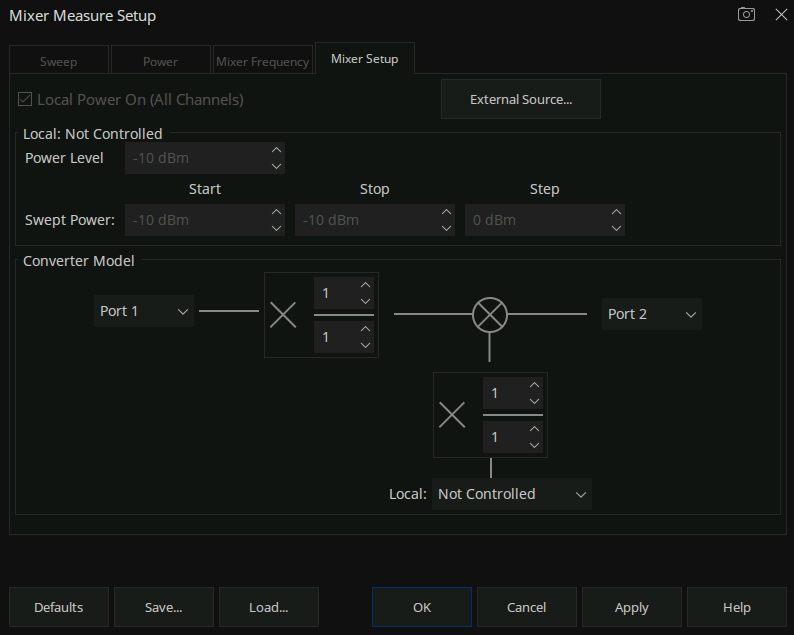

6、混频器测量
混频器是微波毫米波系统的重要部件，其特性的好坏直接影响设备或仪器的性能。在混频器研发生产的各个阶段，都需要对其性能指标进行测量。鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。

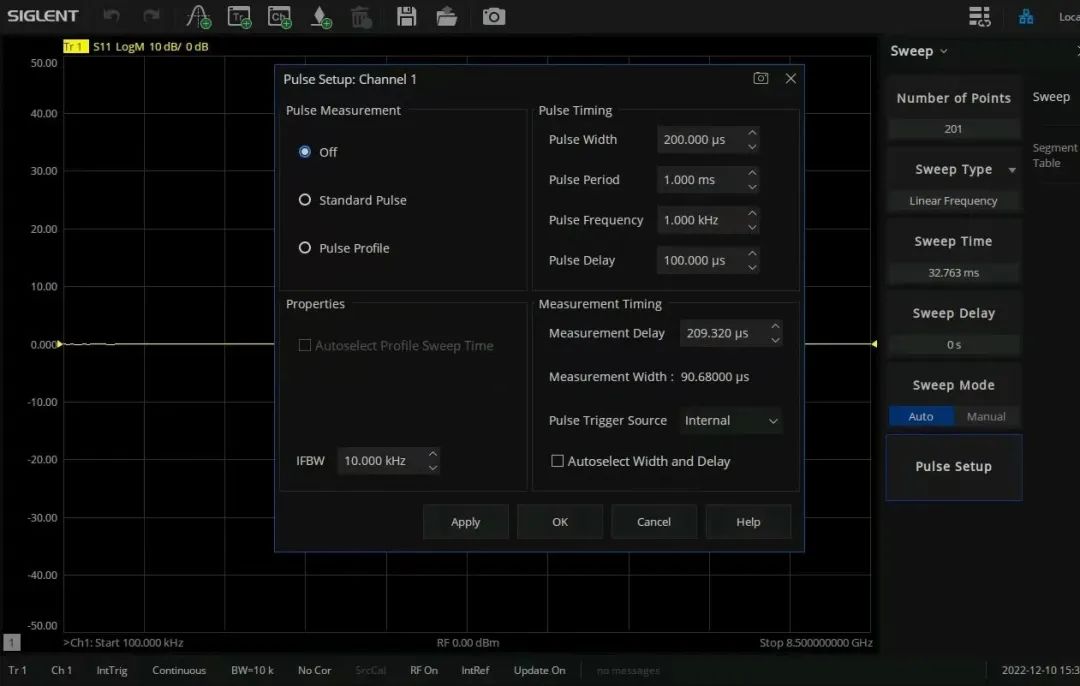

7、脉冲测量功能
SNA6000A内置脉冲调制器和脉冲发生器应用于测试诸如功率晶体管之类的大功率被测器件，以及需要工作在脉冲模式下的模块。连续波激励所积累的热量可能会损坏被测器件，而使用脉冲激励进行测量可以安全地对这类器件的特性进行表征，同时也支持控制外部脉冲生成器和调制器，与外部主脉冲保持同步。
