思仪推出6956 10MHz至43.5GHz高达32端口矢量网络分析仪助力多端口网络参数测试
- 分类：新品发布
- 作者：思仪科技
- 来源：
- 发布时间：2025-05-21 09:15
- 访问量：33
思仪科技推出6956多端口矢量网络分析仪，频率范围覆盖10MHz～43.5GHz，能够提供最多32个测试端口，可以同步测试多个被测件，或一次连接测量32端口的器件。

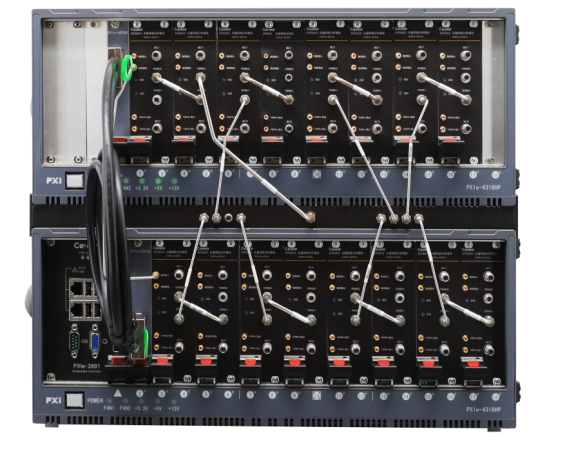

6956多端口矢量网络分析仪
产品特点
端口可灵活扩展：可根据不同应用场景和需求灵活配置端口数量，最多支持32个测试端口。
支持并行测试：被测端口数越多，测试效率优势越大（多通道并行测试、电子校准件、更少的扫描次数等）。
端口越多，性能优势越大：无需开关矩阵即可实现端口扩展，因此无开关矩阵带来的动态范围损失和开关切换的重复性所引起的测试精度下降。
端口越多，批量成本优势越显著：在测试速度加快的同时，避免了开关切换的寿命制约，同时可降低产线空间需求，布局更多测试工作站。
真正的多端口测试解决方案
6956多端口矢量网络分析仪为用户提供了真正的多端口测试解决方案，相比传统的开关矩阵解决方案，该产品在提高多端口网络参数测试吞吐量方面具有明显优势，可以有效消除开关矩阵带来的相关损耗，此外可通过多路接收机同时捕获测试数据来提升效率。
测量扫描次数少、显著提高测试效率
6956多端口矢量网络分析仪可通过多个接收机同时捕获数据，相比传统开关矩阵方案，扫描次数更少。以一个32端口器件测试为例，测量全32端口的S参数，仅需扫描32次，而以传统的四端口网络分析仪搭配开关矩阵的方案，则至少需要扫描256次。因此测试效率可达到传统方案6倍以上。同时支持四端口电子校准，只需连接32次，15min（IFBW=10kHz,5000扫描点）即可完成32端口校准。
无机械开关，长期稳定性好
6956多端口矢量网络分析仪由多个矢网模块组成，消除了固态开关切换带来的影响，具有很好的稳定性，23℃环境下（恒温箱），24小时，幅度仅漂移0.028dB，相位漂移0.631°。

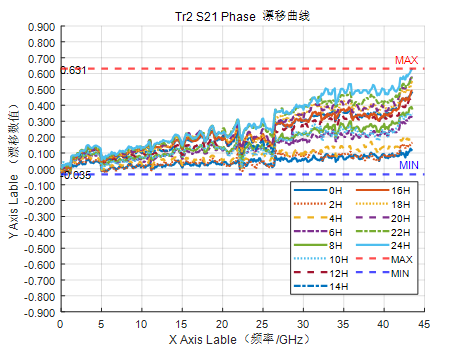

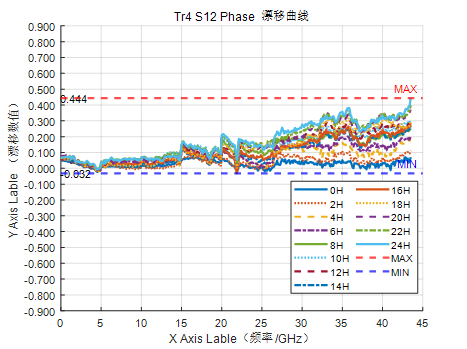

长期稳定性（相位）

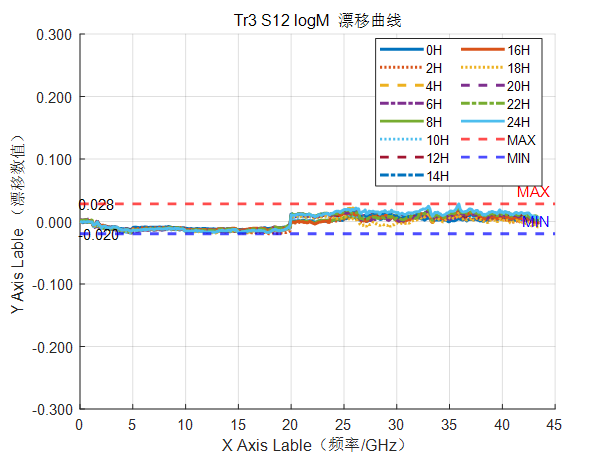

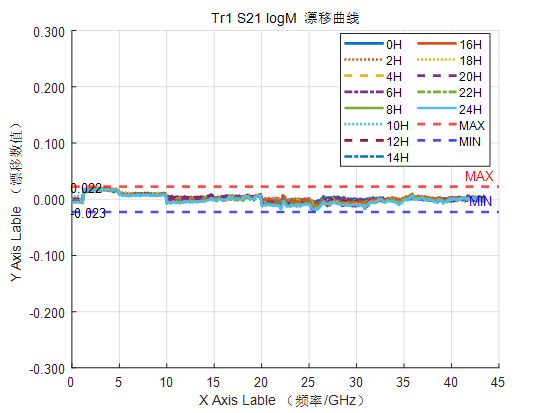

长期稳定性（幅度）
