璞致全新 P047Pro 七板同步方案亮相：56 路高精度同步，赋能射频阵列规模化升级换代
- 分类：解决方案
- 作者：璞致电子
- 来源：璞致电子
- 发布时间：2026-08-27 12:40
- 访问量：14
一、P047Pro七板全链路同步架构
随着相控阵雷达、大规模MIMO通信、分布式频谱感知等技术演进，射频系统的通道规模正从单设备几路向几十路、上百路阵列化演进。相位与时序同步作为多通道阵列系统的核心基石，其精度直接决定了波束指向准确度、阵列合成增益与信号解析能力。多节点相位与时序同步是阵列系统的核心基石，时序偏差会直接导致波束成形失真、阵列增益下降、采样数据错位。
当多块板卡协同构建大规模阵列时，唯有实现采样时钟、触发信号与数据通道的全链路相位对齐，才能从根源压缩时序偏差，保障大规模阵列的同步精度与数据可靠性。针对这一核心需求，璞致电子基于 P047Pro 高速射频板卡推出可扩展多板高精度同步解决方案。方案同步架构可实现多节点时钟同源、触发同相、相位一致的全链路同步管控。
二、7板56通道演示系统搭建
璞致P047Pro平台搭载 Xilinx Zynq UltraScale+ RFSoC 异构架构，以XCZU47DR为主控核心，集成8路高速ADC与8路高速DAC，支持1MHz-6GHz 频段直接采样，具备优秀的射频收发与信号处理能力；板载高性能时钟芯片，支持多路超低抖动时钟输出。
为直观验证大规模节点下的同步性能，本次搭建7 块 P047Pro的同步方案。7块板卡合计56路同步通道，覆盖主流中大规模阵列验证需求。
v 实物图：7块P047Pro连接同步画面
三、实测性能演示验证
验证结果如下：本次多板同步演示共涉及7片板卡，全系统通道间相位差可收敛至 ±3° 以内；该精度在7块板卡的大规模节点下达成，同步结果不受上电顺序影响，多次断上电重启后仍能保持一致的相位关系，验证了架构的可扩展性与同步确定性。
四、典型应用场景
l 相控阵雷达原理验证：多通道幅相严格一致，有效提升系统分辨率与瞄准精度。
l 5G/MIMO 通信测试：保障跨天线阵列的收发通道连贯同步，支撑高吞吐量无线通信系统研发验证。
l 测试测量与分布式采集：实现多通道同步采样与时间对齐，保证采集数据的完整性与时间相关性。
l 射电天文观测阵列：分布式天线单元同步采样，为深空射电信号观测提供可靠的采集硬件支撑。
五、定制化服务
璞致电子是一家专注于SDR/ARM/FPGA 核心板、开发板研发生产及客户定制服务的创新型企业，具备板卡硬件设计、FPGA 同步逻辑开发、上层测控软件开发的全栈研发能力，可提供标准化产品与定制化系统相结合的一站式服务，助力客户快速搭建高性能射频验证平台。
如有相关需求，欢迎与我们联系洽谈。
璞致官网：www.puzhi.com
技术邮箱：support@puzhi.com
一、P047Pro七板全链路同步架构
随着相控阵雷达、大规模MIMO通信、分布式频谱感知等技术演进，射频系统的通道规模正从单设备几路向几十路、上百路阵列化演进。相位与时序同步作为多通道阵列系统的核心基石，其精度直接决定了波束指向准确度、阵列合成增益与信号解析能力。多节点相位与时序同步是阵列系统的核心基石，时序偏差会直接导致波束成形失真、阵列增益下降、采样数据错位。
当多块板卡协同构建大规模阵列时，唯有实现采样时钟、触发信号与数据通道的全链路相位对齐，才能从根源压缩时序偏差，保障大规模阵列的同步精度与数据可靠性。针对这一核心需求，璞致电子基于 P047Pro 高速射频板卡推出可扩展多板高精度同步解决方案。方案同步架构可实现多节点时钟同源、触发同相、相位一致的全链路同步管控。
二、7板56通道演示系统搭建
璞致P047Pro平台搭载 Xilinx Zynq UltraScale+ RFSoC 异构架构，以XCZU47DR为主控核心，集成8路高速ADC与8路高速DAC，支持1MHz-6GHz 频段直接采样，具备优秀的射频收发与信号处理能力；板载高性能时钟芯片，支持多路超低抖动时钟输出。
为直观验证大规模节点下的同步性能，本次搭建7 块 P047Pro的同步方案。7块板卡合计56路同步通道，覆盖主流中大规模阵列验证需求。

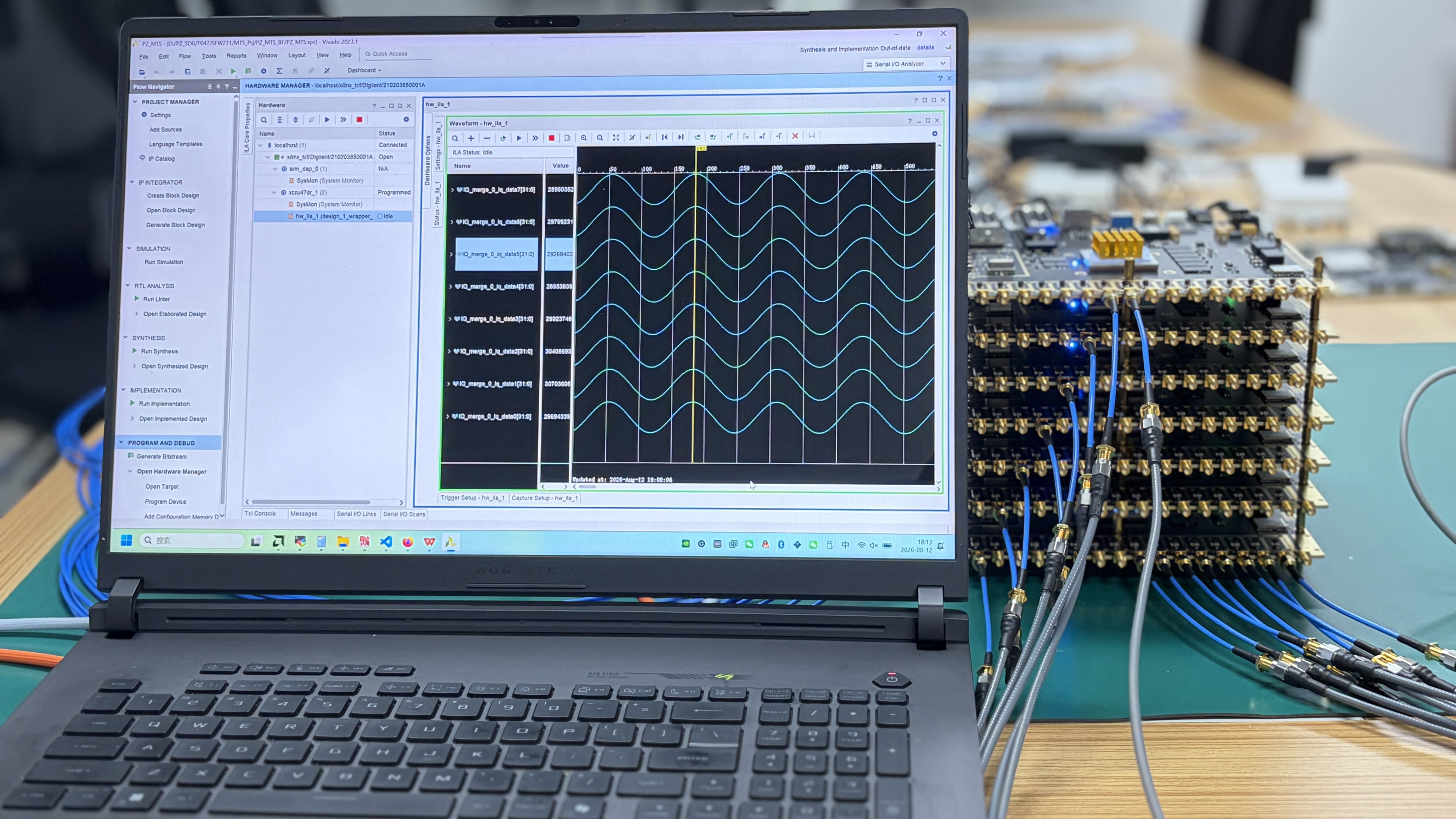

v 实物图：7块P047Pro连接同步画面
三、实测性能演示验证
本次多板同步演示共涉及7片板卡，链路配置如下：
Ø 第1-6 片板卡各通过 TX 端口发送1路信号，统一由第1片板卡接收；
Ø 第7片板卡通过TX端口发送 2 路信号，接入第1片板卡的RX端口，以此完成多板同步演示。
验证结果如下：全系统通道间相位差可收敛至 ±3° 以内；该精度在7块板卡的大规模节点下达成，同步结果不受上电顺序影响，多次断上电重启后仍能保持一致的相位关系，验证了架构的可扩展性与同步确定性。
四、典型应用场景
l 相控阵雷达原理验证：多通道幅相严格一致，有效提升系统分辨率与瞄准精度。
l 5G/MIMO 通信测试：保障跨天线阵列的收发通道连贯同步，支撑高吞吐量无线通信系统研发验证。
l 测试测量与分布式采集：实现多通道同步采样与时间对齐，保证采集数据的完整性与时间相关性。
l 射电天文观测阵列：分布式天线单元同步采样，为深空射电信号观测提供可靠的采集硬件支撑。
五、定制化服务
璞致电子是一家专注于SDR/ARM/FPGA 核心板、开发板研发生产及客户定制服务的创新型企业，具备板卡硬件设计、FPGA 同步逻辑开发、上层测控软件开发的全栈研发能力，可提供标准化产品与定制化系统相结合的一站式服务，助力客户快速搭建高性能射频验证平台。
如有相关需求，欢迎与我们联系洽谈。
璞致官网：www.puzhi.com
技术邮箱：support@puzhi.com
