彬鸿科技的 bhSDR Matlab Tool 是一套跑在 MATLAB 里的 SDR 硬件在环工具箱：PCIe 或网口连上 8T8R 射频平台，采样率、频点、增益统一下发，18 个实验案例开箱即可运行。波形生成、解调、估计这些环节都以 MATLAB 脚本组织，可以整段换成自己的算法。

这类工具真正省时间的地方不在案例数量，而在三件事：频谱、星座、时域、波束图、EVM、误码率、FCS 能同屏看；结果能导出成报告；参数能在脚本里改。下面按实验顺序，把每档能跑出来的指标摆一遍。

01   先看运行环境

射频平台 8T8R，采样率 245.76 MSPS，载波频率可配

主机接口 PCIe / 以太网，支持多通道收发同步

内置案例 18 个，覆盖信号、数据链、5G/6G、雷达感知、AI 与 GNSS

输出 IQ 数据文件、EVM / 误码率 / FCS / 距离误差统计、图表

软件形态 MATLAB 工具箱，图形案例面板 + 脚本接口

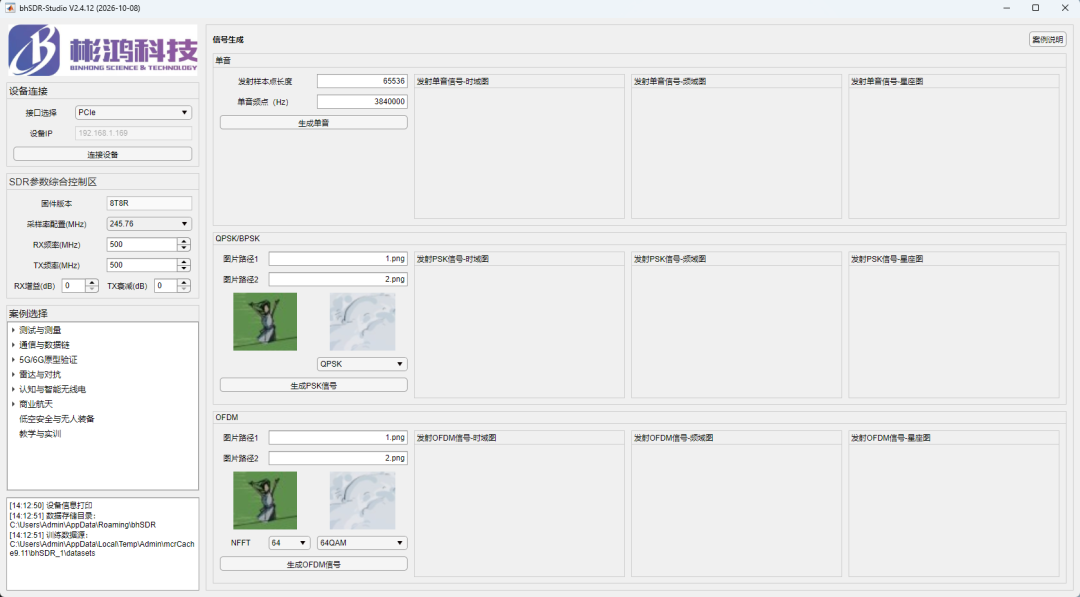

案例面板：左侧设备连接与射频参数，中间案例树，右侧信号生成与三域预览（图源：彬鸿科技）

02   从链路自检到图传

所有实验都从三件事起步：设备连接、信号生成、频谱侦测。频谱侦测跑 4096 点 FFT 与 50 帧瀑布图，峰值自动标注，这次截图落在 1003.9MHz、−10.0dBFS；信号生成一侧有单音、PSK、OFDM 三类发生器，时域、频域、星座同步预览。

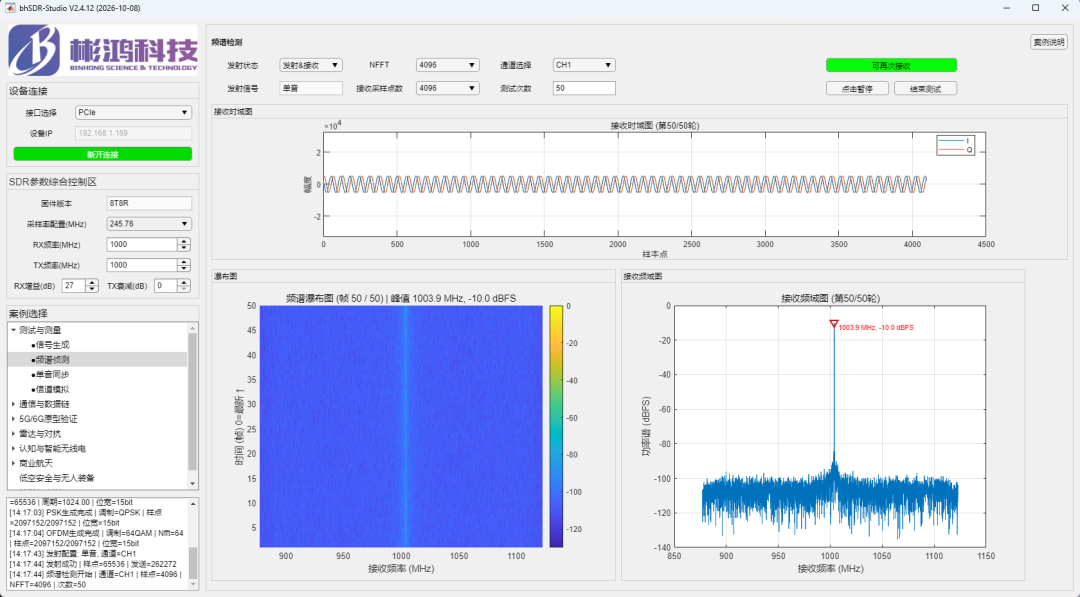

频谱侦测：4096 点 FFT + 50 帧瀑布图，峰值标注 1003.9MHz / −10.0dBFS（图源：彬鸿科技）

多通道实验开始前先做一致性标定：八通道同源单音观测，相位差约 −10°~−8°。这一步过不了，后面的多流与阵列都没有意义。

图传按调制复杂度往上递进：八通道 QPSK 传输图像，逐通道误码为 0；换 64QAM 多载波，八通道星座收敛；再把 8 单元线阵指向 +15°，用阵列增益抬判决余量。

单波束图传：线阵指向 +15°，收端 64QAM 星座，误码率 0，右侧同步位置图（图源：彬鸿科技）

标准帧结构也放在同一套环境里跑：IEEE 802.11a 走 20MHz 单流 OFDM、6Mbps，RMS EVM 0.30%；IEEE 802.11n 2×2 双流 MCS15 实测 130Mbps，RMS EVM 0.35%。两个数字都还在商用芯片的正常区间里，说明射频前端没有拖后腿。

03   宽带与 8×8 MIMO

宽带收发把匹配滤波、同步、均衡到星座补偿整条链接开看，−3dB 带宽 33.79MHz，BER 为 0。

往上就是空分复用：8×8 MIMO 跑 MCS4、16QAM，实测 312Mbps，八流 EVM 都在 1% 以内。截图这次一帧跑完 FCS PASS，EVM 0.49%，八通道译码前后误码清零。

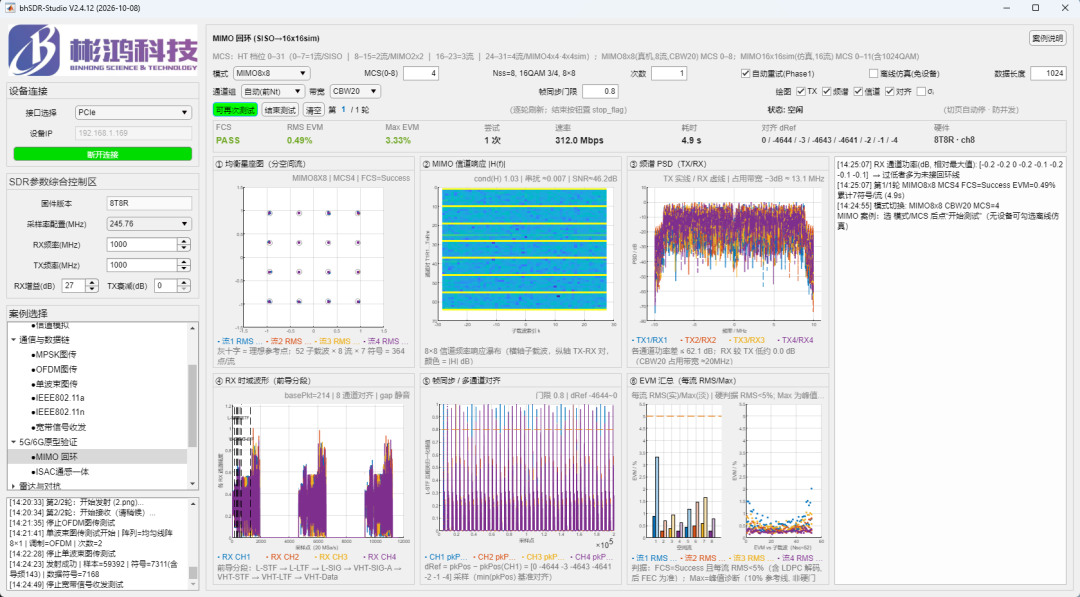

8×8 MIMO 闭环：MCS4 / 16QAM，312.0Mbps，FCS PASS，EVM 0.49%（图源：彬鸿科技）

八条流同时把 EVM 压在 1% 以内，说明通道间的幅度与相位一致性已经做够——这是多流能不能继续往上堆的前提，也是这类平台最难过的一关。

04   雷达与感知

通感一体（ISAC）用同一套 OFDM 波形同时做通信与测距：15.0m 处的目标，距离误差 0.0m，通信侧 BER 为 0。测距靠的是匹配滤波相关峰，与通信解调共用同一段接收数据。

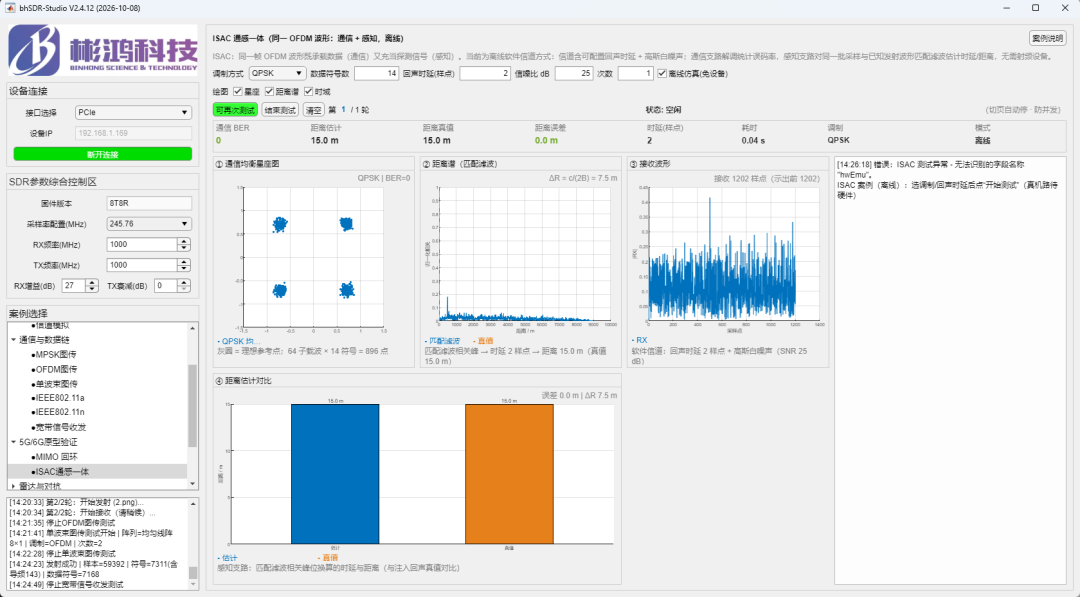

ISAC 通感一体：BER 0，距离估计 15.0m，距离误差 0.0m（图源：彬鸿科技）

另外三项在雷达那一栏：FMCW 测距用 250MHz 调频带宽，对应约 0.6m 的距离分辨率；DOA 测向把 MUSIC、Capon、ESPRIT、Bartlett 四种算法并排放，一致性可以直接看出来；波束追踪把扫描与 Capon 谱联合估计，这次跟踪方位角 19°。

05   AI 无线电与 GNSS

AI 那一栏是两段拼起来的：先在 200MHz 带宽下分批落盘 IQ 数据、帧同步点自动对齐，再接 CNN 训练，超参可配，准确率与损失曲线实时画出来。采集与训练在同一个环境里，不用在两套工具之间倒数据。

GNSS 那一栏是一个完整的软件接收机：GPS L1 C/A 的捕获、跟踪、定位解算一路跑到底，输出 DOP 与各通道 C/N0。

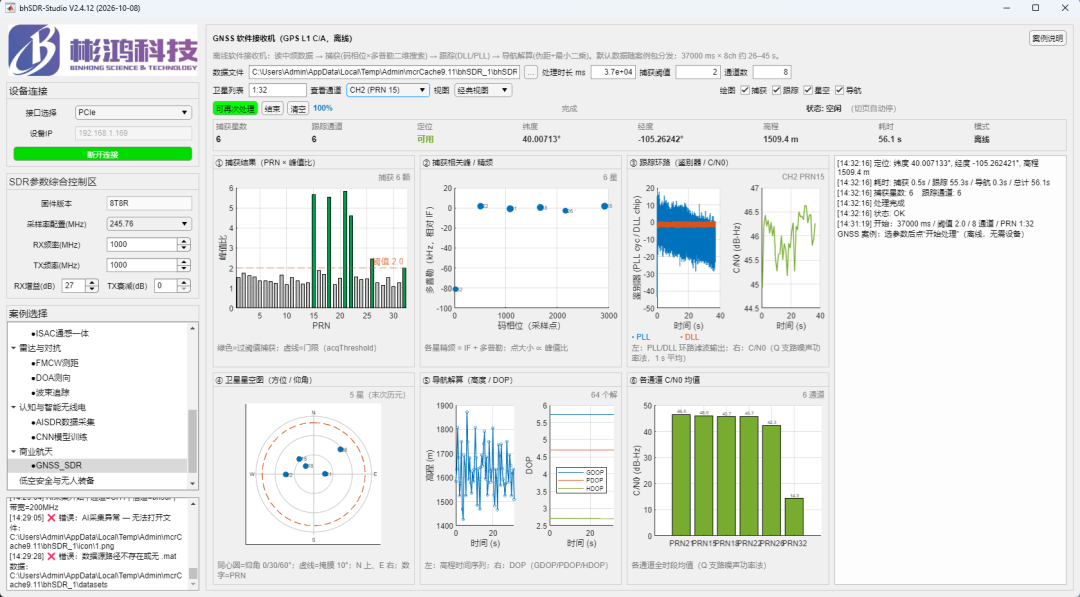

GNSS 软件接收机：L1 C/A 捕获、PLL 跟踪、定位解算与 DOP（图源：彬鸿科技）

06   谁在用

教学实验——通信原理、移动通信、智能信号处理等课程的综合实验，案例能对到知识点上，不必从零搭链路。

科研验证——给一条可复现的基线链路，波形、估计器、信道参数都能替换，适合做算法对比和论文数据。

工程预研——样机阶段先把链路可行性、通道一致性和指标余量定量评估掉，再决定要不要开板。

十八个案例真正的作用，是把「从波形到指标」这一段的路先铺好。工具给的是一个能改成自己的起点，跑通只是起点，不是终点。
