MIPI D-PHY 把百万像素摄像头和高分辨率显示器接到应用处理器上，是 DSI/CSI 的底层传输层。手机之外，无人机、平板、安防、工业机器人、车载摄像与仪表显示也都在用它——MIPI D-PHY 已经是一条通用接口，而不是手机专用接口。

优利德这套 MIPI D-PHY v1.2 一致性分析方案由示波器加自动化一致性软件组成，覆盖 Group1~5 的时序测试项，并把选通眼图与抖动分析一并计入报告。下面按「物理层 → 两种模式 → 时钟通道 → 测什么 → 怎么搭 → 怎么出报告」的顺序过一遍。

01   难的不是测某个参数，是同一条线上两套电气规则

D-PHY 的物理层由一对源同步差分时钟加 1~4 对差分数据 Lane 组成，每条 Lane 两根信号线（P/N）。真正的麻烦在于它在这同样的线上跑两种截然不同的模式：HS 是 140~270mV 的差分小信号、速率 80M~2.5Gbps、接收端差分 100Ω 端接；LP 是 0~1.2V 的单端信号、速率不超过 10Mbps、无端接高阻。垂直档位、端接方式、触发条件在两种模式之间完全不同，一次采集不可能同时把两边都伺候好——所以 D-PHY 的一致性测试天生要按状态分段采，再按段卡限值。

这也是后面两件事的由来：环境搭建要按 Group 换不同的测试板，物理连接要同时挂 4 支探头。不是配得奢侈，是模式决定的。

02   物理层：一对时钟 + 1~4 对数据

D-PHY 采用独立时钟通道，时钟先于数据单向传输；C-PHY 走三线差分信令、把时钟嵌进数据里，用 3 对 Lane 完成传输。两者的接口形态相似，可以共用接口和模块，从而在面积、功耗和性能之间做取舍——这也是为什么同一颗 SoC 常常两边都要支持。

数据传输用 DDR 方式，时钟上升沿和下降沿都采样；工作模式分 HS 与 LP，大流量时由 LP 转 HS，传完再转回 LP 降功耗。整套状态机就建立在这两种模式的来回切换上。

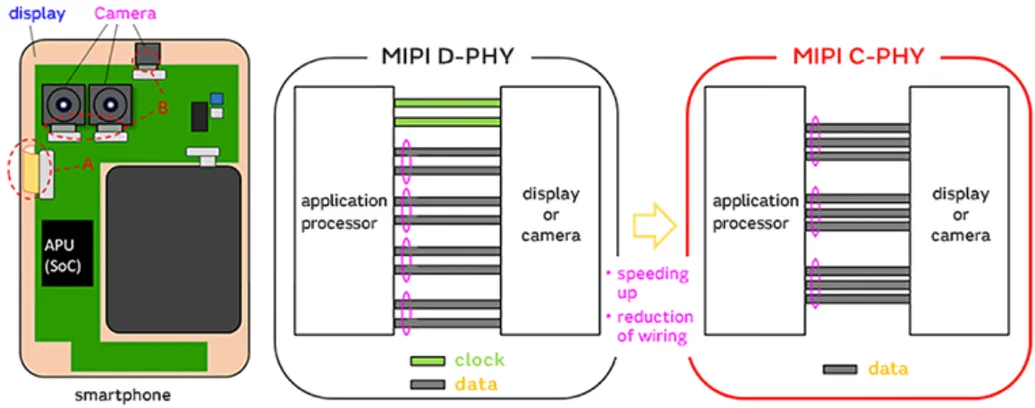

D-PHY（独立时钟 + 1~4 对差分数据）与 C-PHY（3 对差分、时钟嵌入）的结构差别（图源：优利德测试仪器）

03   HS 与 LP：切换过程才是测试重点

HS 用于图像帧、像素数据这类大带宽突发传输。LP 用于控制指令，异步单端传输，没有时钟线——时钟由两条数据线的异或得到，控制命令只在 D0 上发，其他通道保持 LP-11，接收端无需端接、默认高阻，也不需要动态端接切换。LP 有 LP-00/01/10/11 四种状态，通道平时发的是逃逸模式和控制模式指令。

逃逸模式是 LP 下的特殊扩展：不启动高速收发器，只用单端电平做低速控制、深度功耗管理和远程事件触发。入口序列是 LP-11 → LP-10 → LP-00 → LP-01 → LP-00，中途任何时刻出现 LP-11 就立即中止，防止干扰误触发。进去之后发送端先发 8 位逃逸命令码，再按子模式执行。

LPDT　低功耗下传任意长度控制数据与寄存器配置，退出序列 LP-00 → LP-10 → LP-11

ULPS　D-PHY 的最低功耗待机，绝大多数电路关断，功耗可降到微安级；不能主动退出，必须由对端发唤醒序列

Remote Reset Trigger　远程复位对端的 PHY 或协议层，异常恢复时用

进出 HS 分 SOT（LP→HS）和 EOT（HS→LP）。SOT 从 LP-11 出发，经 LP-11 → LP-01 → LP-00 两步跳变通知接收端「即将进 HS」，同时与逃逸模式入口区分开，然后切换电气阈值与终端电阻，跨过 T_HS-SETTLE 后第一个有效比特才可被捕获。

EOT 分四步：拖尾期 T_HS-TRAIL（差分固定到 HS-0）→ 关 HS 驱动器、切回 LP 单端驱动器 → 接收端断开 100Ω 差分终端、回到高阻 → 稳定在 LP-11。这一串「谁先谁后」正是 Group3 里 T-HS-TRAIL、T-REOT、T-EOT、T-HS-EXIT 四项要卡的东西。

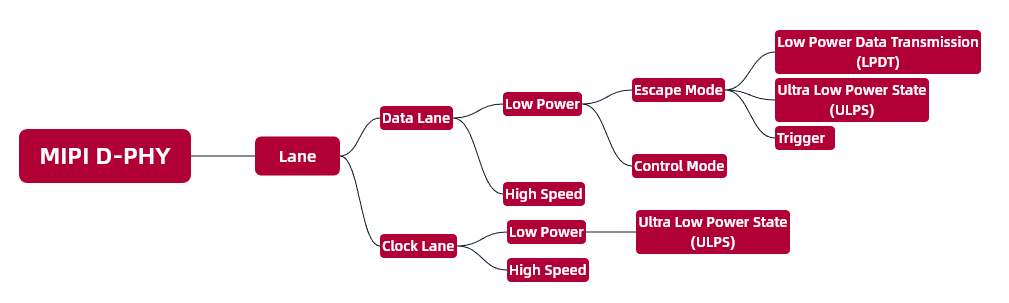

MIPI D-PHY 工作原理与状态关系（图源：优利德测试仪器）

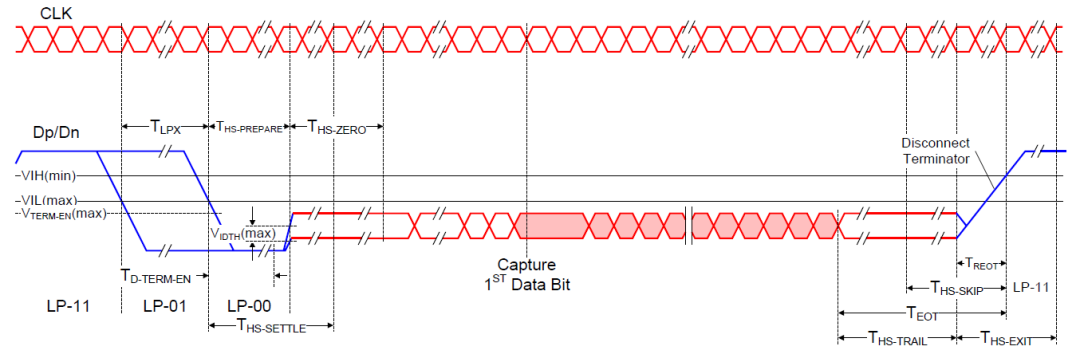

数据通道 LP→HS→LP 完整时序，图中的 T_LPX、T_HS-SETTLE、T_HS-TRAIL 就是测试项要量的区间（图源：MIPI 联盟规范 v1.2）

04   时钟通道：连续与非连续，以及谁先进谁后出

时钟通道分连续时钟和非连续（间歇）时钟两种模式，区别只在数据通道空闲时要不要持续发差分时钟。连续模式消除了数据包之间的模式切换开销；非连续模式把时钟「门控」起来，间隙回到 LP-11，用功耗换时序余量。选哪种由主端控制器配置，且要求主从设备同时支持——这一条在做一致性测试时经常变成「DUT 支不支持」而不是「测不测得过」。

一次突发传输里，时钟窗口必须完全包裹数据窗口：SOT 时时钟先进 HS 并稳定，数据再进；EOT 时数据先退，时钟延后退出（滞后量由 T_CLK-POST 定义）；空闲段两者都停在 LP-11。这个顺序保证了整个传输周期内始终有稳定时钟可采样，也是 Group5「时钟到数据通道时间要求」的由来。

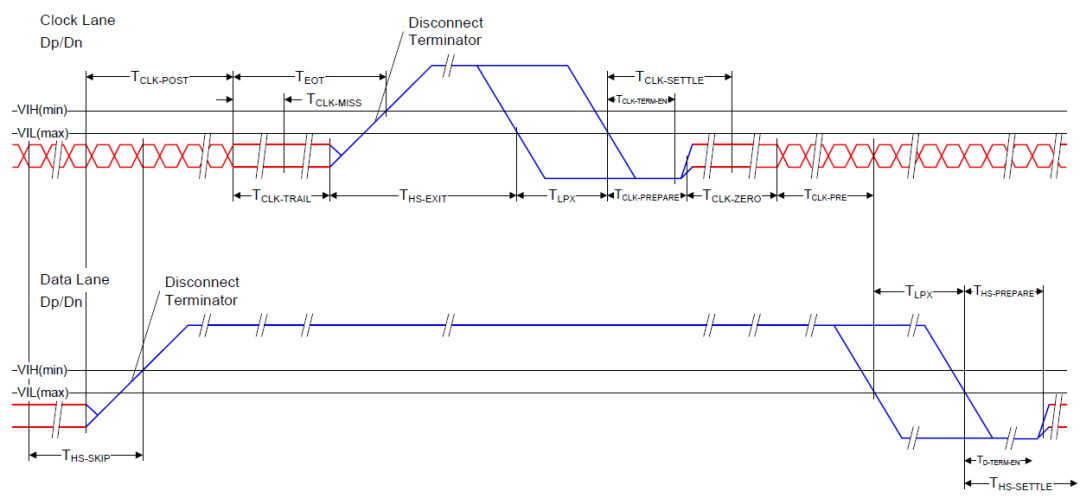

非连续时钟模式：时钟在高速数据包间隙回到 LP-11 低功耗状态（图源：MIPI 联盟规范 v1.2）

05   一致性测试测什么：6 个 Group，58 项

Group1　Data Lane LP-Tx　VOH / VOL、15%–85% 上升与下降时间、特定负载电容 CLOAD 下的压摆率、异或时钟的脉冲宽度与周期（7 项）

Group2　Clock Lane LP-Tx　与 Group1 同一组指标，换到时钟通道（5 项）

Group3　Data Lane HS-Tx　T-LPX、T-HS-PREPARE、VOD 与 ΔVOD、VOHHS、VCMTX 与 ΔVCMTX（分 50–450MHz 与 450MHz 以上两段）、T-R/T-F、T-HS-TRAIL、T-REOT、T-EOT、T-HS-EXIT（16 项，最重的一组）

Group4　Clock Lane HS-Tx　同组指标换到时钟通道，另加时钟单位间隔 UIINST 与 ΔUI（18 项）

Group5　HS-Tx 时钟到数据通道的时间要求　TCLK-PRE、TCLK-POST、高速时钟上升沿与首个有效载荷位的对齐、LOCK SKEW、初始化与周期重复下的时序校准（6 项）

Group6　LP-Tx 初始化、ULPS 与总线周转（BTA）　T-INIT、ULPS 进入与唤醒时间 T-WAKEUP、T-TA-GO / T-TA-SURE / T-TA-GET（6 项，软件标注「后续支持」，当前版本不覆盖）

六个 Group 的分法值得留意：它不是按参数类型分，而是按「通道 × 模式」分。Group1/2 是 LP 侧、Group3/4 是 HS 侧、Group5 管两者之间的对齐、Group6 管状态机。做调试时按这个顺序查，比按参数名一个个找限值快得多。

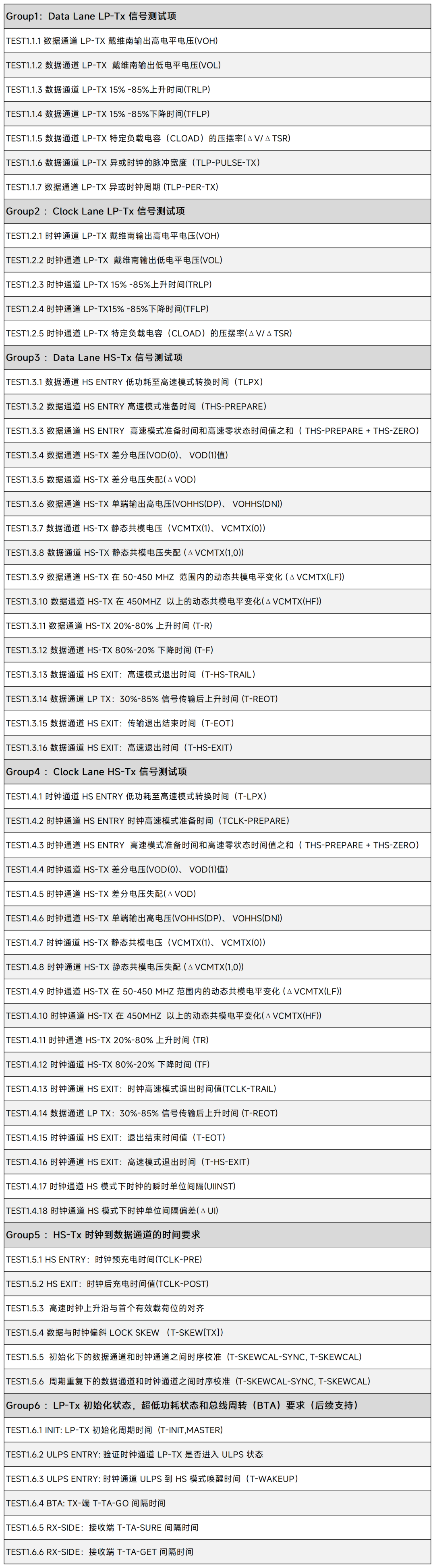

六个 Group 的完整测试项清单，共 58 项（图源：优利德测试仪器）

06   环境搭建：TVB / RTB / CLOAD，和为什么要 4 支探头

芯片或模组按 MIPI 协会推荐方法设计 TVB，把信号转成标准 SMA 输出，再配 RTB 或 CLOAD 板：RTB 用于 Group3/4/5，CLOAD 板用于 Group1/2。区别在于 LP 侧要带特定负载电容才测得准压摆率，所以 LP 那两项必须有 CLOAD。系统厂商在整机设计完成后，可以直接用焊接或点测探头连 PCB 上的实际信号。

效率上的建议是上 4 支探头，分别接 Clk+/Clk- 和 Data+/Data-。每个差分对为什么要两支？因为 D-PHY 有 HS 和 LP 两种模式、端接方式不同——LP 是单端、HS 是差分，单用一个差分探头满足不了 DUT 的工作条件。多 Lane 逐条测。方案细节与试用入口在优利德官网「测试仪器」板块可查。

用 RTB 连接，测 Group3/4/5（图源：优利德测试仪器）

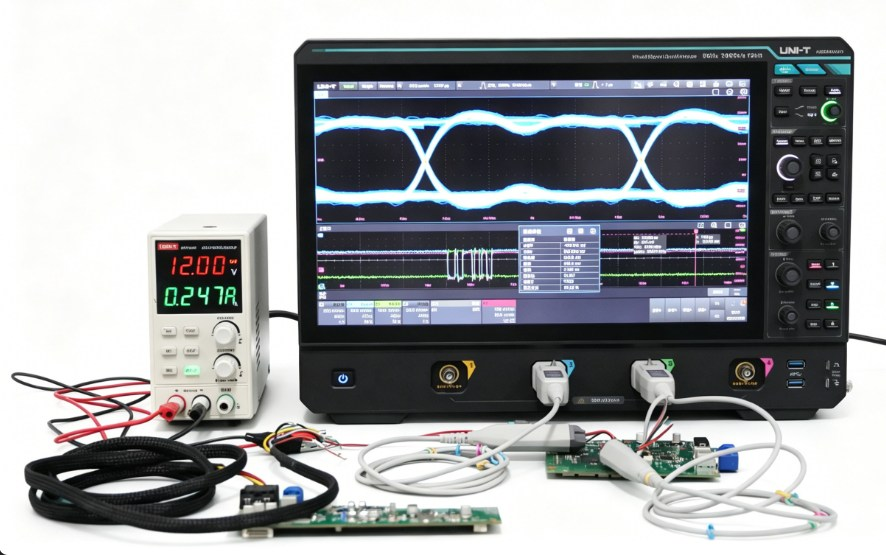

四支探头分别接时钟与数据差分对的实际测试场景（图源：优利德测试仪器）

07   带宽怎么选：按版本和用途分两档

MIPI 协会对不同速率版本有对应的示波器带宽要求，而且「开发调试」和「CTS 一致性」是两条线——一致性要求明显更高，因为要保证测量本身不引入误差：

80Mbps~1.5Gbps（v1.1） 开发调试 4GHz　CTS 一致性 6GHz　支持型号 MSO8000HD / MSO8000HDP / UPO70000 系列

80Mbps~2.5Gbps（v1.2） 开发调试 4GHz　CTS 一致性 8GHz　支持型号 MSO8000HD / MSO8000HDP / UPO70000 系列

80Mbps~4.5Gbps（v2.1） 开发调试 8GHz　CTS 一致性 13GHz　UPO70000 系列，一致性后续支持

这张表是选型时最实用的一页：只做开发和调试，4GHz 起步够用；要出 CTS 一致性报告，v1.2 就得上 8GHz。带宽不够时不是「测出来不准」，而是某些上升沿/下降沿项目根本进不了规范窗口——先看版本再定带宽，比先挑机器再看能不能测更省事。

08   软件：自动化到什么程度，报告里有什么

优利德的 MIPI 一致性分析软件支持自家新款示波器，可以全部或选择性执行任意发射机测试项，自动完成示波器设置。跑完给出通过/失败结果、波形与数据视图，并生成报告。覆盖 Group1~5；Group6 标注后续支持。

报告支持 PDF 或 HTML，内容包括 PASS/FAIL、测试摘要、协议标准与限值裕量分析、逐项结果和截图。限值裕量这一栏比 PASS 本身更有用——同一颗 DUT 这次 PASS 但裕量只剩 5%，下次换批次就可能掉出去，调试方向完全不一样。

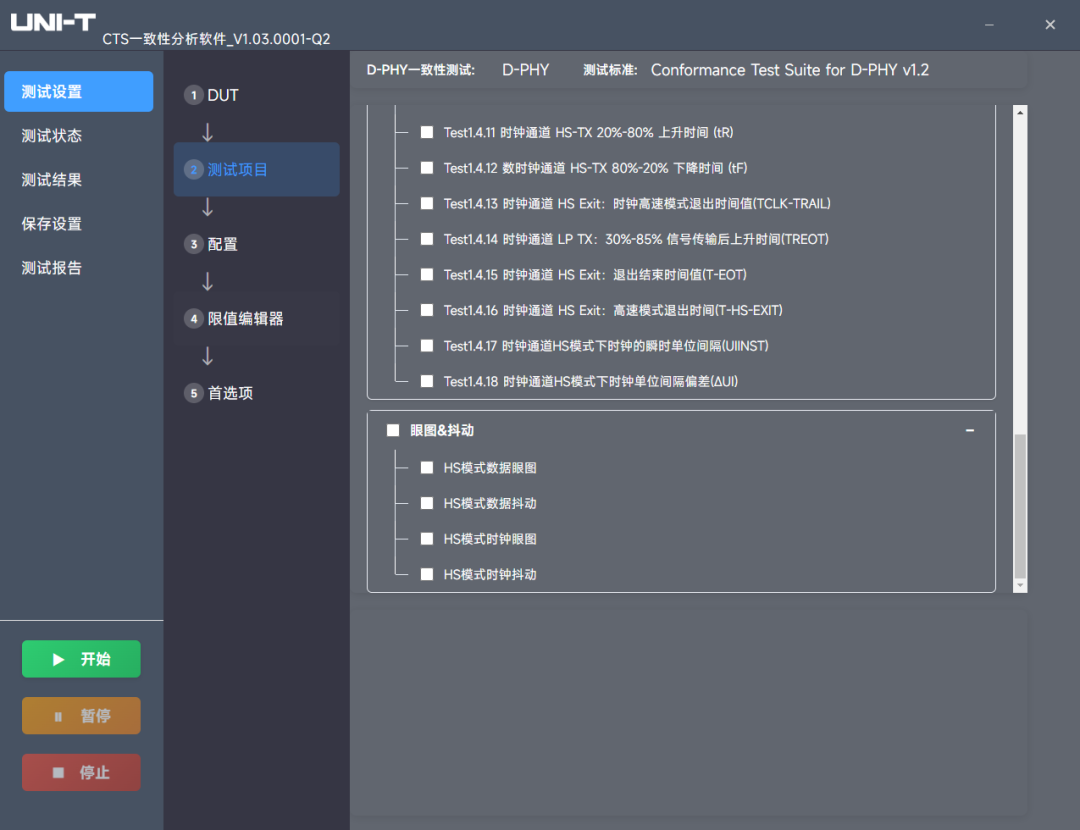

一致性软件界面：按 Group 组织测试项，可全部或选择性执行（图源：优利德测试仪器）

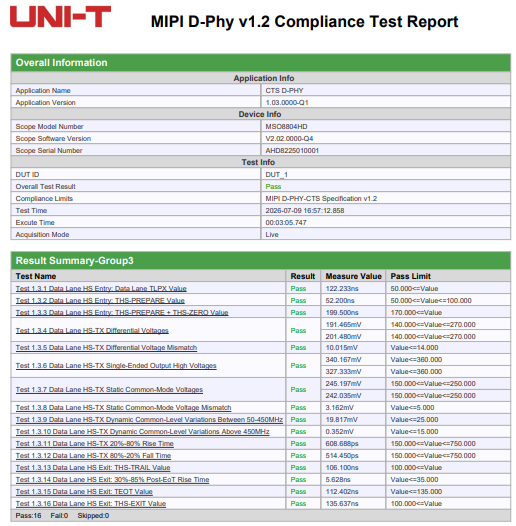

自动生成的测试报告，含 PASS/FAIL、限值与裕量（图源：优利德测试仪器）

09   调试阶段：从复合信号里把 HS 段挑出来

一致性测试过了不代表没问题，真正花时间的往往是调试：HS/LP 在一条线上动态切换，眼图要做就得先把 HS 段从复合信号里分离出来。手工设触发、设门限、再对齐时钟，一轮下来时间全耗在设置上，而且不同人设出来的结果还不一样。

这套方案的选通眼图功能是自动找 HS 段的数据与时钟、单独叠加眼图并算抖动，结果同样计入报告。眼图给 7 个参数：眼幅度、眼高、眼宽、1 电平、0 电平、眼交叉比、Q 因子；抖动给 8 个：TIE、TJ@BER、RJ、DJ、PJ、DDJ、DCD、ISI，配 TIE 直方图、趋势图、频谱图和浴盆曲线四种视图。

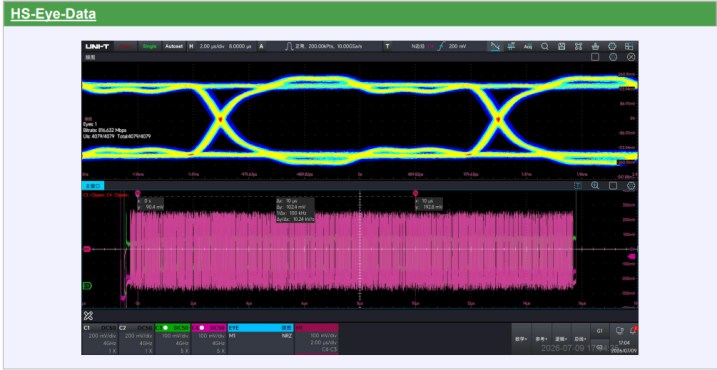

从完整突发序列中分离出的数据通道 HS 段眼图（图源：优利德测试仪器）

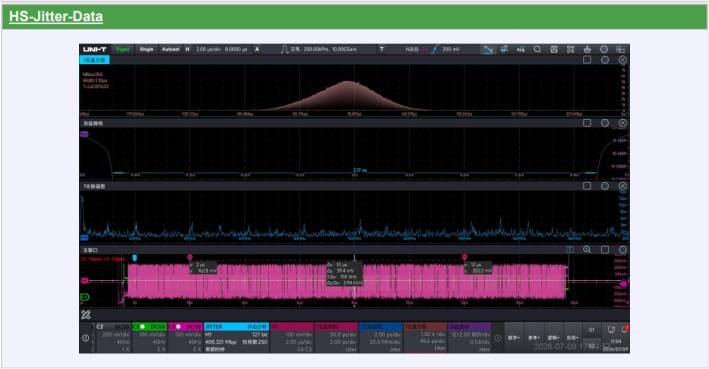

同一段信号的抖动分析视图（图源：优利德测试仪器）
