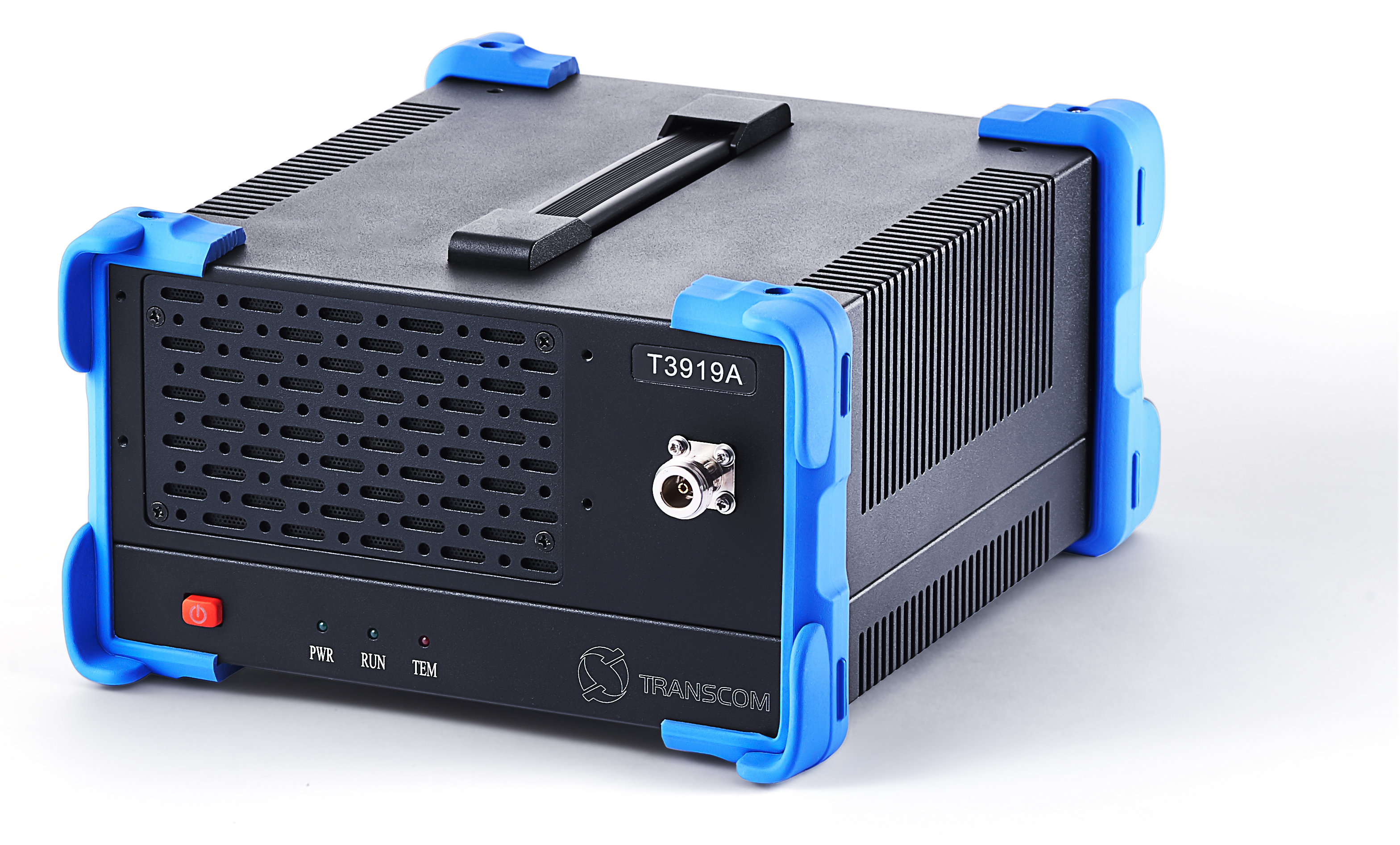

频率范围：T3919A(700MHz至2700MHz)
T3919AS(700MHz至6000MHz)
功率范围：单机支持 0 - 43dBm(20W)
调制带宽：20MHz/100MHz
支持通信协议：GSM WCDMA LTE NB-IoT eMTC 5GNR
干扰模式：支扫频干扰模式 脉冲干扰模式 宽带干扰模式 窄带干扰模式
外配电池续航时间：5-8小时
厂家：创远信科|创远信科（上海）技术股份有限公司
产地：中国 上海
同厂商产品
150MHz至4.2GHz
频率范围200MHz至6GHz连续波(CW)、LTE 和 WCDMA 调制单个设备 200 至 6000 MHz10 瓦放大器（内置选项）1 KHz 频率分辨率1 dB 精度（典型值）可升级许可证高达 6 小时电池续航轻巧重量 1.6 公斤（3.5 磅）手持式和重型触摸屏操作友好用户界面符合人体工程学的外壳
CellWizard系列150MHz至4.2GHz手持式CW发射机|Consultix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Consultix CellWizard™ CW 测试发射机是简单的现场验证便携式射频信号发生器，但采用电池供电和重型形式。
CellWizard™ CW 测试发射机产品线专为多频段现场应用而设计，例如室内现场建模（模型校准）、DAS 注入/测试、步行测试以及室外路径模型调谐，这得益于其广泛的范围可选功率放大器。
Cellwizard 系列是 Consultix 测试发射机系列的一部分，该系列包括多种型号，涵盖CW、WCDMA、LTE 调制和同步多端口 CW 测试发射机配置。
Consutlix 屡获殊荣的 CellWizard™ CW 测试发射机正在为室内和室外应用的下一代发射机设定标准。宽带频率操作允许单个设备用于 150 MHz 至 4.2 GHz 的所有频段和技术，从而无需购买多个发射机并将其携带到现场。
卓越的射频性能和输出电平精度、+20dBm 独立输出功率和 +47 dBm 可选外部功率放大器，使其成为室内和室外传播模型调谐和 DAS 注入测试的理想解决方案。
CellWizard™ 多端口型号允许利用一台发射器在设备的 4 个端口上同时生成多达 4 个 CW 信号。每个端口完全独立于其他三个端口运行，并在发射器的整个频率范围内提供多频段操作。
索取我们的交钥匙设置，包括高增益测试天线、低损耗电缆和非金属三脚架，以实现最终的测试完整性和更平稳的操作。
特征
高准确率
电池供电
手持式且轻便
符合人体工程学的用户界面
软键可现场升级
模块化节省用户投资，提升物流周期
支持的频段
CBRS
LTE
UMTS/HSxPA
GSM/边缘
CDMA2000/EV-DO
WIFI/WiMAX
公共安全/Tetra/LMR
| 模型 | WTX-05 | WTX-35-A | WTX-35-B | WTX-35-C |
|---|---|---|---|---|
| 频率范围 | 频段选择 700、850、900、1800、1900、2100、2600 MHz | 300 至 4200 兆赫 | 150 至 3700 MHz | 60 至 3000 MHz |
| 端口数量 | 1 | 1 | 最多同时 4 个 | 1 |
| 最大输出功率 | +20 分贝 | +20 分贝 | 15分贝 | +20 分贝 |
| 调制 | CW 和 WCDMA | 连续波 | 连续波 | 连续波 |
| 电池供电 | 105 分钟 | >3小时 | 105 分钟 | 不适用 |
卓越的射频性能和输出电平精度
+20 dBm 独立输出功率,可选外部放大器可达 +47 dBm
多端口型号可同时在 4 个端口上生成多达 4 个连续波信号
每个端口完全独立,覆盖整个频率范围
轻巧便携,符合人体工程学设计
长达 3 小时的电池续航时间
| 参数/型号 | WTX-05 | WTX-35-A4 | WTX-35-B |
|---|---|---|---|
| 射频端口数 | 1 | 1 | 2 或 4 |
| 频率范围(按订购信息选择) | 150 MHz - 3000 MHz | 300 MHz - 3000 MHz | 400 MHz - 2700 MHz |
| (可选 3000 MHz - 4200 MHz) | (可选 150 MHz - 400 MHz) | ||
| (可选 2700 MHz - 4000 MHz) | |||
| 每单元频段数 | 三频段 | 多频段 | 多频段 |
| 频率步进 | 100 KHz | 1 KHz | 100 KHz |
| 调制 | 连续波或3GPP WCDMA | 连续波 | 连续波 |
| 内部频率精度 | 2 ppm(典型值1 ppm) | 2 ppm(典型值1 ppm) | 2 ppm(典型值1 ppm) |
| 最小输出功率 | -10 dBm | -10 dBm | -10 dBm |
| 最大输出功率 | 20 dBm(2.1 GHz) | 20 dBm(300 MHz - 2900 MHz) | 15 dBm(150 MHz - 1800 MHz) |
| 15 dBm(850 MHz, 900 MHz) | 15 dBm(2900.1 MHz - 4200 MHz) | 10 dBm(1800.1 MHz - 2700 MHz) | |
| 11 dBm(其他频段) | 5 dBm(2700.1 MHz - 3500 MHz) | ||
| 2 dBm(3500.1 MHz - 3700 MHz) | |||
| 0 dBm(3700.1 MHz - 4000 MHz) | |||
| 功率精度 | ±1 dB(典型值±0.5 dB) | ±1 dB(典型值±0.5 dB) | ±1 dB(典型值±0.5 dB) |
| 扰码 | 0 - 511 | 不适用 | 不适用 |
| 射频输出接口 | 50 欧姆SMA母头 | 50 欧姆SMA母头 | 50 欧姆SMA母头 |
| 输入功率 | 9 - 14 VDC(过压保护至28 VDC) | 9 - 14 VDC(过压保护至28 VDC) | 9 - 14 VDC(过压保护至28 VDC) |
| 功耗 | <14 瓦 | <7 瓦 | <14 瓦 |
| 电池 | Li-Po, 2200 mAh | Li-Po, 2200 mAh | Li-Po, 2200 mAh |
| 电池续航时间(连续最大功率下) | 105 分钟(可现场更换) | >3 小时(可现场更换) | 105 分钟(可现场更换) |
| 外部尺寸(长 x 宽 x 高) | 179 x 80 x 43 mm | 179 x 80 x 43 mm | 179 x 80 x 43 mm |
| 重量(含电池) | <700 克 | <700 克 | <700 克 |
| 工作温度 | -10 至 +40°C | -10 至 +40°C | -10 至 +40°C |
| 认证 | FCC, CE(EMC; EN55011, EN 61000-3-2, EN 61000-3-3 和 EN 61326-1. LVD; EN 61010-1), ROHS | FCC, CE(EMC; EN55011, EN 61000-3-2, EN 61000-3-3 和 EN 61326-1. LVD; EN 61010-1), ROHS | FCC, CE(EMC; EN55011, EN 61000-3-2, EN 61000-3-3 和 EN 61326-1. LVD; EN 61010-1), ROHS |
| 防护等级 | IP65 | IP65 | IP65 |
发射器
AC 充电器
硬质携带箱
用户手册
宽频带连续波发射器: 300 至 3000 MHz (WTX-35-A4)
频率范围许可: 3000 MHz 至 4200 MHz (WTX-35-A4) (WTX-35-A4-K39)
4 端口宽频带发射器: 400 MHz 至 2700 MHz (WTX-35-B4)
2 端口宽频带发射器: 400 MHz 至 2700 MHz (WTX-35-B2)
2 端口至 4 端口升级许可(WTX-35-B2) (WTX-35-K24)
频率范围许可: 150 MHz 至 400 MHz (WTX-35-B2 或 B4) (WTX-35-B-KV)
频率范围许可: 2700 MHz 至 4000 MHz (WTX-35-B2 或 B4) (WTX-35-B-K40)
频率驻留(跳频)模式(WTX-35-B2 或 B4) (WTX-35-FD4)
三频段 WCDMA/CW 发射器(见上述可用频段) (WTX-05-xxxxxx*)
3 米射频电缆(SMA 公头至 Type-N 公头) (WTX-Acc-CSN-3)
多频段全向 DAS 天线(698 MHz – 2700 MHz) (WTX-Acc-DA0)
多频段全向 DAS 天线(380 MHz – 6000 MHz) (WTX-Acc-DA1)
TETRA 鞭状天线(380 MHz-450 MHz)(其他频段可用) (WTX-Acc-TA0)
车载充电器 (WTX-Acc-CC)
非金属三脚架; 4.8 米(188"), 折叠至 1.3 米(51"); 包括天线安装板(其他长度可用) (WTX-Acc-5LT)
