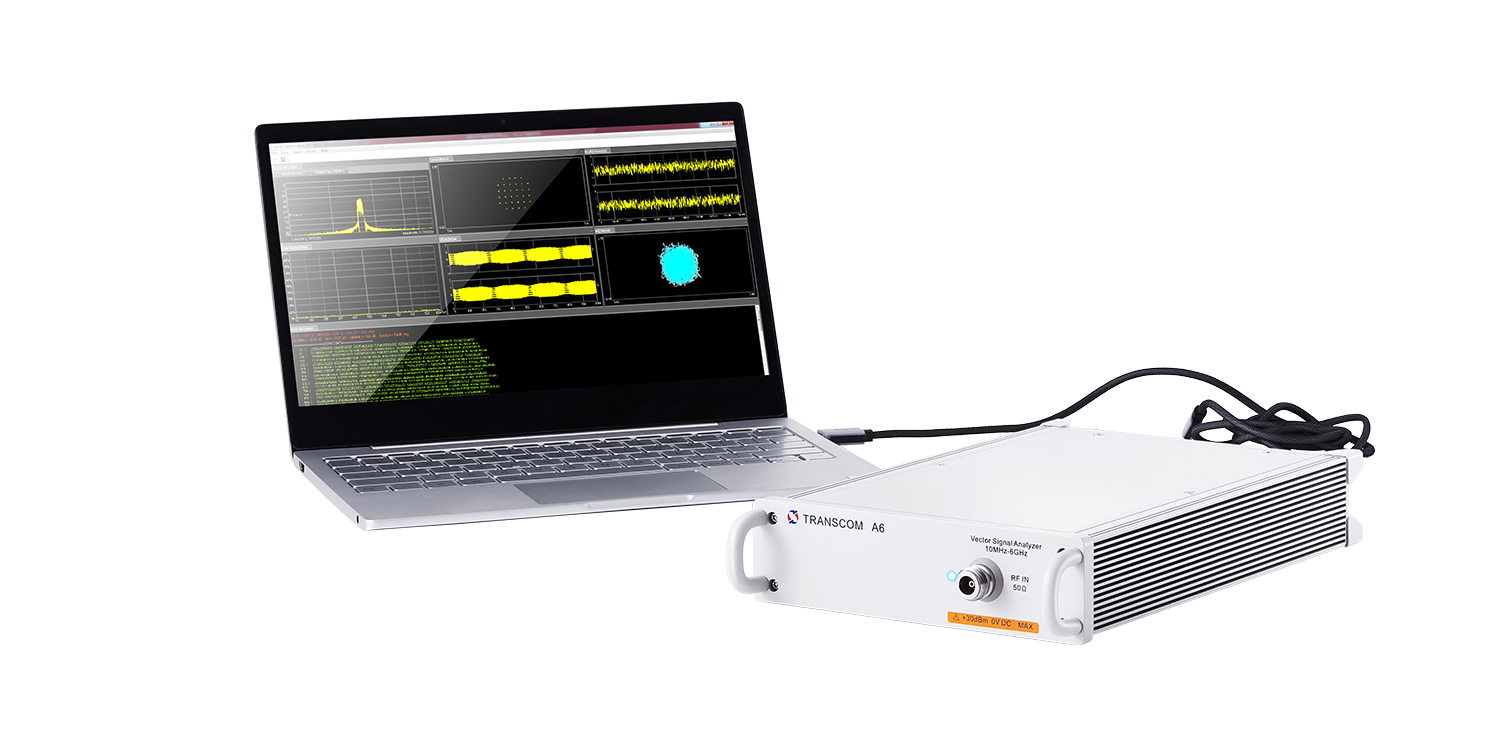

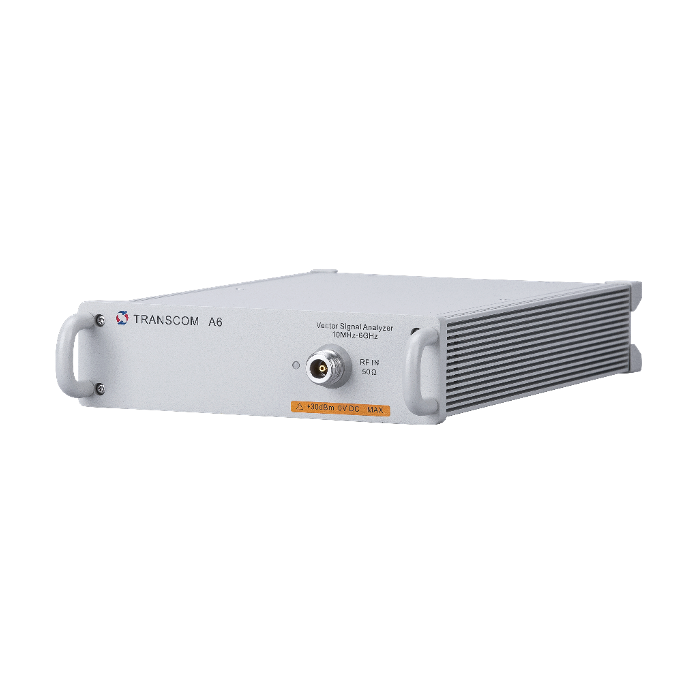

A6 模块化矢量信号分析仪 详细指标
5kHz至44GHz · 模块 1.8kg · typ.−168dBm/Hz · 1Gbit 存储 · USB 供电
详细指标
以下参数取自创远信科《A6 矢量信号分析仪》数据手册第 6–7 页技术指标。手册按三组频段(6/7.5GHz、12.75/18GHz、31/44GHz)分列,本页按组分别列出。测试条件为开机预热 30 分钟、使用内部参考、温度 23±5°C。
频率
• 型号:A6
• 频率范围:5kHz/9kHz ~ 6GHz / 7.5GHz
5kHz/9kHz ~ 12.75GHz / 18GHz
5kHz/9kHz ~ 31GHz / 44GHz
• 频率参考年老化率:±1ppm
• 频率读数准确度:±((读出频率+1GHz)×频率参考 + 频率扫宽准确度×扫宽)
• 频率扫宽准确度:±1%
扫描与分辨率带宽
• 扫描时间(频谱测量):1.2ms ~ 1600s(6/7.5GHz)
1ms ~ 1600s(其余档)
• 扫描时间(零扫宽):2.69ms ~ 1600s(6/7.5GHz)
1.25ms ~ 1600s(其余档)
• RBW 范围:10Hz ~ 5MHz(1/2/3/5/10 倍数序列步进)
• RBW 准确度:±10%
• 矩形系数(3dB:60dB):< 1:4(RBW=5MHz / 1MHz / 300kHz / 100kHz)
• RBW 转换不确定度:±0.3dB
• 分析带宽:20MHz;100MHz(选件 MRX-H002;12.75GHz 以上档标配 100MHz)
存储与数据
• 最大存储深度:1Gbit
• 数据格式:I/Q 双路,16bit
• 导出格式:txt 文件(DEC、HEX 两种),最大样本长度 1s
幅度
• 幅度测量范围:显示平均噪声电平 ~ +20dBm
• 幅度精度:±1.5dB
• 输入衰减器:0 ~ 30dB,1dB 步进;不确定度 ±0.6dB
• 最大安全输入电平:低灵敏度 +30dBm/中灵敏度 0dBm/高灵敏度 −20dBm
• 参考电平范围:−140 ~ +20dBm;偏置开启后 −440 ~ +220dBm
• 参考电平准确度:参考电平 ≥ −60dBm 时 ±0.8dB
显示平均噪声电平(dBm/Hz)
• 6/7.5GHz · 高灵敏度 · 1GHz:−166(典型 −168)
• 12.75/18GHz · 高灵敏度 · 1GHz:−160(典型 −162)
• 12.75/18GHz · 高灵敏度 · 10GHz:−153(典型 −155)
• 31/44GHz · 高灵敏度 · 1GHz:−161(典型 −163)
• 31/44GHz · 高灵敏度 · 25GHz:−154(典型 −156)
• 中灵敏度 · 1GHz:−149(典型 −151)/−146(−148)/−151(−153)
• 低灵敏度 · 1GHz:−131(典型 −133)/−133(−135)/−139(−141)
失真与相位噪声
• 剩余响应:−70dBm(6/7.5GHz)/< −65dBm(其余档)
• 二次谐波失真:−80dBc/−90dBc/−80dBc
• 三阶截止点:+17.5dBm/+15dBm(典型 +18dBm)/+16.5dBm
• 1dB 压缩点:0dBm/0dBm/−5dBm
• 单边带相位噪声 · 10kHz 偏置 · 1GHz:−88(典型 −90)/−109(−110)/−108(−110)dBc/Hz
• 单边带相位噪声 · 10MHz 偏置 · 1GHz:−120(典型 −122)/−124(−125)/−127(−129)dBc/Hz
接口与通用
• 射频输入:N 型母头 50Ω(≤18GHz);2.4mm 母头 50Ω(>18GHz)
• 控制接口:USB Type-C
• 供电:DC12V
• 外参考:10MHz(选件 MRX-S007 提供 REF IN/OUT)
• 操作系统要求:Windows 7 / Windows 10 / Windows 11
环境与外形
• 工作温度:0℃ ~ 50℃
• 存储温度:−20℃ ~ 70℃
• 尺寸:290 × 175 × 65mm
• 重量:1.8kg
型号与选件
• A6:矢量信号分析仪主机(模块)
• MRX-B006:频率范围 9kHz–6GHz
• MRX-B075:频率范围 9kHz–7.5GHz
• MRX-B012:频率范围 9kHz–12.75GHz
• MRX-B018:频率范围 9kHz–18GHz
• MRX-B031:频率范围 9kHz–31GHz
• MRX-B044:频率范围 9kHz–44GHz
• MRX-B005:低频扩展至 5kHz
• MRX-H002:分析带宽 100MHz
• MRX-S001:NB-IoT 信号分析软件
• MRX-S002:IQ 信号捕获软件
• MRX-S003:频谱回放软件(支持记录和回放)
• MRX-S005:TD-LTE 信号分析软件
• MRX-S006:通用数字调制信号解调分析软件
• MRX-S007:REF IN/OUT
• MRX-S008:FDD-LTE 信号分析软件
• MRX-S004:频谱分析、瀑布图及数字荧光频谱、FM 解调(标配)
• MRX-AS001:电源适配器
• MRX-AS004:USB 连接线
资源下载
以上规格取自创远信科官网产品页与对应型号数据手册(2026 年 11 月读取);动态范围、噪声、相位噪声等条件项均按手册标注的测试条件给出。
