T8600 100kHz至43.5GHz信号分析仪 160MHz分析带宽|创远信科

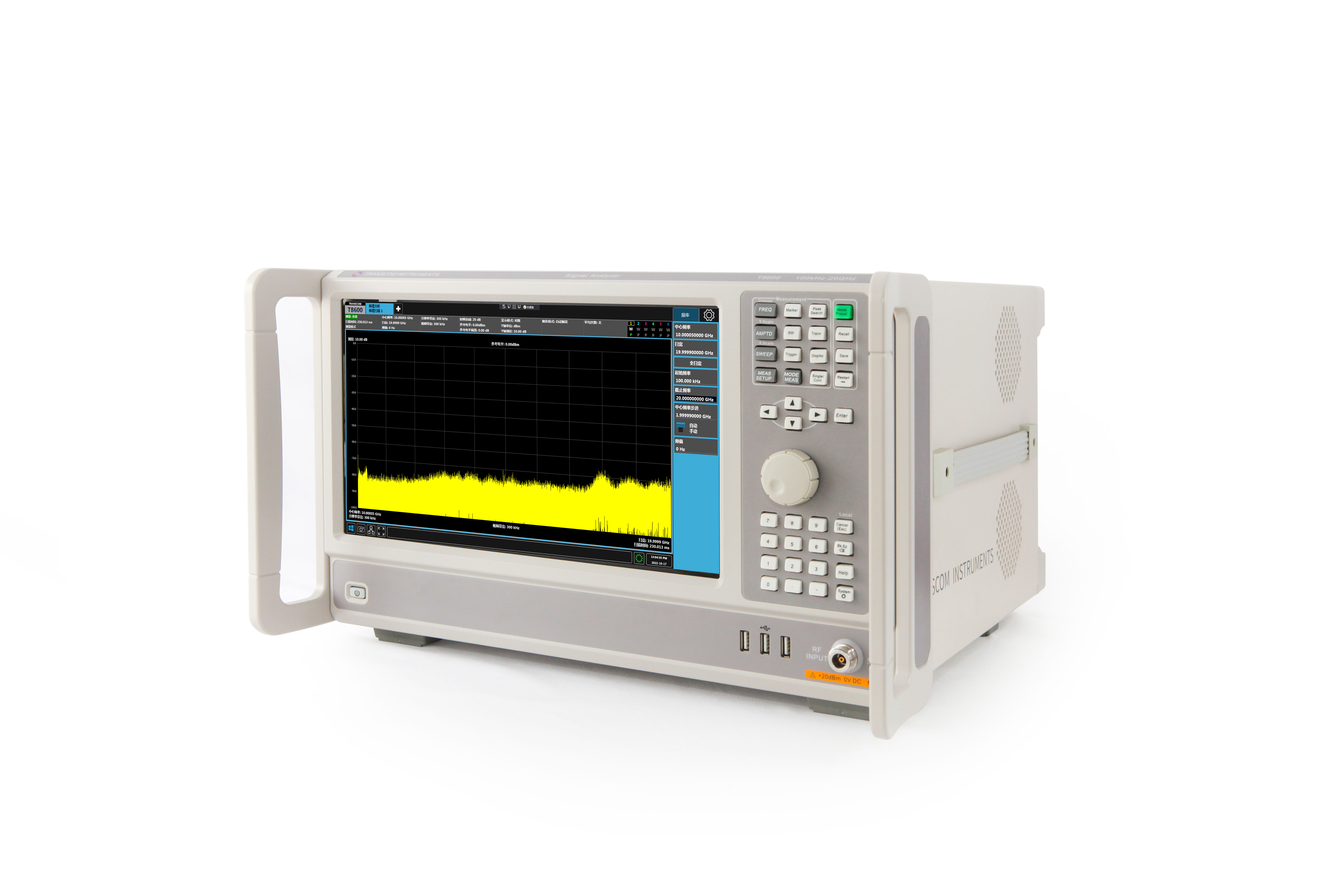

T8600 100kHz至43.5GHz信号分析仪 160MHz分析带宽|创远信科 产品图 1
T8600 100kHz至43.5GHz信号分析仪 160MHz分析带宽|创远信科 产品图 2
T8600 100kHz至43.5GHz信号分析仪 160MHz分析带宽|创远信科 产品图 3

T8600 100kHz至43.5GHz信号分析仪 160MHz分析带宽|创远信科 (在产)

标配频率 100kHz 至 20GHz,选件 MRX-B435 扩展到 43.5GHz。

瞬时带宽 160MHz,可完整解析 100MHz 带宽的 5G NR 信道;动态范围 110dB。

扫频速度 1THz/s(分辨率带宽 30kHz),分辨率带宽范围 1Hz 至 3MHz。

1GHz 处显示平均噪声电平 −158dBm/Hz,典型值 −160dBm/Hz;三阶截止点最高 +23dBm。

13.3 英寸 1920×1080 触摸屏,Windows 10 系统,支持 SCPI 远程控制。

解调按选件开通:通用数字调制、TD-LTE、FDD-LTE、5G NR、模拟解调;MRX-S002 提供 IQ 记录。

支持外参考、外触发与 GPS 同步;100kHz~20GHz 用 N 型阴头,43.5GHz 档换 2.4mm 公头。

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

创远信科
T8600 台式矢量信号分析仪
100kHz至43.5GHz · 160MHz 瞬时带宽 · 110dB 动态范围 · 1THz/s 扫频
产品简介
T8600 是台式矢量信号分析仪,标配 100kHz 至 20GHz,选件 MRX-B435 扩到 43.5GHz。
瞬时带宽 160MHz,动态范围 110dB,30kHz 分辨率带宽下扫频速度 1THz/s。
面板为 13.3 英寸 1920×1080 触摸屏,系统是 Windows 10,支持 SCPI 远程控制。
1GHz 处显示平均噪声电平 −158dBm/Hz(典型值 −160dBm/Hz)。
解调能力按选件开通,覆盖通用数字调制、TD-LTE、FDD-LTE、5G NR 与模拟解调。
160MHz 分析带宽这个数,直接对应 5G NR 的 100MHz 载波——留了 60MHz 余量给邻道与滤波器的过渡带。厂方把 T8600 放在实验室射频测试、研发教学、工厂产线与电子对抗几块,共同点是都需要把信号录下来、再拿软件慢慢解,而不是只看一眼频谱。动态范围 110dB 与 1THz/s 的扫频速度是两个方向:前者决定小信号能不能从大信号旁边看出来,后者决定宽扫宽下的刷新快慢。
核心参数
• 频率范围:100kHz 至 20GHz(标配)/100kHz 至 43.5GHz(选件 MRX-B435)
• 瞬时带宽:160MHz
• 动态范围:110dB
• 扫频速度:1THz/s(30kHz RBW)
• 显示平均噪声电平:−158dBm/Hz @1GHz(典型值 −160dBm/Hz)
• 分辨率带宽:1Hz 至 3MHz(1/2/3/5/10 步进),准确度 ±2%
• 三阶截止点:+23dBm(100kHz~6GHz)/+18dBm(6~14GHz)/+23dBm(14~20GHz)
• 显示屏与系统:13.3 英寸 1920×1080 触摸屏;Windows 10
• 外形:460 × 440 × 280mm;≤20kg
功能特性
• 160MHz 带宽对应 100MHz 载波
5G NR 单载波最大 100MHz,160MHz 瞬时带宽留出 60MHz 给邻道与滤波器过渡带,解调时不用把边上的能量算进来。
厂方在手册里直接写了「可完整解析最高 100MHz 带宽的 5G NR 信道」。

160MHz 带宽对应 100MHz 载波

T8600 面板与接口

• 110dB 动态范围与 +23dBm 三阶截止点
两个数管的是两件事:动态范围决定大信号旁边的小信号能不能分辨,三阶截止点决定双音测试时互调产物落在哪。
100kHz~6GHz 段 +23dBm,6~14GHz 段降到 +18dBm,14GHz 以上又回到 +23dBm。
• 扫频 1THz/s,靠的是 30kHz RBW
1THz/s 是 30kHz 分辨率带宽下的数字,RBW 收窄速度会跟着降。
宽扫宽下先用大 RBW 找信号、再窄扫看细节,是这台机器的常规用法。
• 解调能力靠选件叠加
标配只有频谱分析、瀑布图与数字荧光频谱(MRX-S004)。
通用数字调制(ASK/PSK/FSK)、TD-LTE、FDD-LTE、5G NR、模拟解调分别是 MRX-S006、
S005、S008、S009、S011。
采购时按要测的制式配许可,不必一次买全。

解调能力靠选件叠加


• 外参考、外触发与 GPS 同步
10MHz 参考进出、触发进出都是 BNC,另有一个 SMA 的 GPS 口。
多台设备做相位相参测量或长时间无人值守记录时,这三路是必须的。
应用场景
• 实验室射频测试:器件与模块的频谱、功率、邻道功率测量。
• 5G NR 与 LTE 调制质量:EVM、星座图、时频资源映射,配 160MHz 带宽解 100MHz 载波。
• 工厂产线:固定测试项的快速判定,SCPI 脚本批量控制。
• 电子对抗与航天军工:跳频、瞬态信号捕获,3D 频谱看时间维度的功率分布。
• 小基站测量:基站的 ACLR、频谱发射模板。
• 研发与教学:通用数字调制解调演示与射频器件测试。
资源下载
• T8600 台式矢量信号分析仪 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
创远信科(上海)技术股份有限公司 · onetest 仪器资源库





创远信科
T8600 台式矢量信号分析仪 详细指标
100kHz至43.5GHz · 160MHz 瞬时带宽 · 110dB 动态范围 · 1THz/s 扫频
详细指标
以下参数取自创远信科《T8600 矢量信号分析仪》数据手册第 5–6 页技术指标。手册把 20GHz 与 43.5GHz 两个频率版本并列,本页取「43.5GHz 版」为主、20GHz 版差异处单独标注。技术规格在开机预热 30 分钟、使用内部参考、温度 23±5°C 条件下保证。
频率
• 频率范围:100kHz ~ 20GHz(标配 MRX-B200) 100kHz ~ 43.5GHz(选件 MRX-B435)
• 频率分辨率:0.1Hz
• 频率参考年老化率:±0.1ppm
• 频率读数准确度:±((读出频率+1GHz)×频率参考 + 频率扫宽准确度×扫宽)
• 频率扫宽准确度:±1%
分辨率带宽与扫描
• RBW 范围:1Hz ~ 3MHz(1/2/3/5/10 倍数序列步进)
• RBW 带宽准确度:±2%
• RBW 转换不确定度:±0.5dB
• 扫频速度:1THz/s(@30kHz RBW)
幅度
• 幅度测量范围:显示平均噪声电平 ~ +20dBm
• 幅度准确度(10dBm 输入至 DANL):100kHz ≤ f < 6GHz:±2dB 6GHz ≤ f < 20GHz:±3dB 20GHz ≤ f < 43.5GHz:±3.5dB
• 输入衰减器:0 ~ 30dB,5dB 步进;不确定度 ±0.8dB
• 最大安全输入电平:+20dBm
• 参考电平范围:−140 ~ +20dBm;偏置开启后 −440 ~ +220dBm
• 参考电平准确度:参考电平 ≥ −60dBm 时 ±0.5dB
噪声与失真
• 显示平均噪声电平(1GHz):−158dBm/Hz;典型值 −160dBm/Hz
• 剩余响应(参考电平 −20dBm,衰减 0dB):100kHz ≤ f < 15GHz:−100dBm 15GHz ≤ f ≤ 43.5GHz:−90dBm
• 二次谐波失真:−105dBc(输入 1.6GHz,幅度 0dBm)
• 三阶截止点:20GHz 版:+23dBm(0.1~6GHz)/+18dBm(6~14GHz)/+23dBm(14~20GHz) 43.5GHz 版:+28dBm(0.1~4GHz)/+23dBm(4~6GHz)/+20dBm(6~43.5GHz)
单边带相位噪声(中心频率 1GHz)
• 100Hz 偏置:−108dBc/Hz
• 1kHz 偏置:−122dBc/Hz(20GHz 版)/−125dBc/Hz(43.5GHz 版)
• 10kHz 偏置:−130dBc/Hz
• 100kHz 偏置:−132dBc/Hz(20GHz 版)/−136dBc/Hz(43.5GHz 版)
• 1MHz 偏置:−132dBc/Hz(20GHz 版)/−136dBc/Hz(43.5GHz 版)
• 10MHz 偏置:−140dBc/Hz
本振泄露与驻波
• 本振泄露:20GHz 版:−80dBm(0.1~5GHz)/−50dBm(5~18GHz)/−45dBm(18~20GHz) 43.5GHz 版:−80dBm(0.1~6GHz)/−50dBm(6~24GHz)/−75dBm(24~43.5GHz)
• 驻波:20GHz 版:< 2(0.1~18GHz)/< 2.5(18~20GHz) 43.5GHz 版:< 1.6(0.1~18GHz)/< 2.5(18~43.5GHz)
接口与系统
• 射频输入:100kHz~20GHz:N 型母头 50Ω;100kHz~43.5GHz:2.4mm 公头 50Ω
• 参考与触发:10MHz 参考输入/输出(BNC 母头 50Ω);触发(BNC 母头,CMOS 3.3/5V)
• GPS:SMA 母头
• 数据接口:HDMI、USB(USB-A 型 3 个)、LAN
• 显示屏:13.3 英寸触摸屏,1920×1080p
• 操作系统:Windows 10
环境、供电与外形
• 供电:100–240V AC,约 4A,50/60Hz
• 功耗:< 160W
• 工作温度:0℃ ~ 50℃
• 存储温度:−20℃ ~ 70℃
• 尺寸:460 × 440 × 280mm
• 重量:≤ 20kg
型号与选件
• T8600:矢量信号分析仪主机
• MRX-B200:频率范围 100kHz–20GHz(标配)
• MRX-B435:频率范围 100kHz–43.5GHz
• MRX-S004:频谱分析、瀑布图及数字荧光频谱(标配)
• MRX-S002:信号采集、IQ 数据记录
• MRX-S006:通用数字调制信号解调分析
• MRX-S005:TDD-LTE 信号分析
• MRX-S008:FDD-LTE 信号分析
• MRX-S009:5G NR 信号分析
• MRX-S011:模拟解调
• MRX-AS001:电源线
资源下载
以上规格取自创远信科官网产品页与对应型号数据手册(2026 年 11 月读取);动态范围、噪声、相位噪声等条件项均按手册标注的测试条件给出。
