G6 模块化矢量信号发生器 详细指标
9kHz至41GHz · 模块 1.8kg · +15dBm 输出 · 100MHz 调制带宽 · USB 控制
详细指标
以下参数取自创远信科《G6 矢量信号发生器》数据手册第 7–8 页技术指标。手册按三组频段分列,本页按组分别列出。测试条件为开机预热 15 分钟、使用内部时钟参考、温度 23±5°C;典型值指 23±5°C 下超过 80% 产品可达、不含测量不确定度。
频率
• 型号:G6
• 频率范围:9kHz ~ 6.5GHz / 12.75GHz / 18GHz / 31GHz / 41GHz
• 频率步进:0.1Hz(f ≤ 18GHz);0.4Hz(f > 18GHz)
• 设置时间:< 1.5ms(CW 模式)
• 频率温度稳定度:< ±1ppm @0℃ ~ 50℃
• 频率误差:< ±0.5ppm
• 年老化率:< ±1ppm/year
• 开机预热时间:≥ 20 min
功率
• 功率设置范围:9kHz ≤ f ≤ 40kHz:−100 ~ +6dBm
40kHz < f < 100kHz:−100 ~ +10dBm
100kHz ≤ f < 10MHz:−110 ~ +15dBm
10MHz ≤ f ≤ 6GHz:−130 ~ +15dBm
6GHz < f ≤ 10GHz:−110 ~ +15dBm
10GHz < f ≤ 18GHz:−110 ~ +12dBm
18GHz < f ≤ 40GHz:−110 ~ +10dBm
40GHz < f ≤ 41GHz:−110 ~ 0dBm
• 功率步进:0.1dB
• 功率准确度(f > 300kHz):±0.75dB @ Lev ≥ −80dBm;±1.5dB @ −110dBm ≤ Lev < −80dBm
10MHz~6GHz:±1.5dB @ Lev ≥ −110dBm;±2.5dB @ Lev < −110dBm
6~18GHz:±1.5dB @ Lev ≥ −110dBm;±2.5dB @ Lev < −110dBm
18~41GHz:±2.5dB @ Lev ≥ −110dBm
• 输出驻波比:< 2.0(典型)
• 最大反向输入功率:+10dBm
• 输出端口最大直流电压:16V
频谱纯度
• 谐波:300kHz ≤ f < 10MHz:≤ −25dBc;10MHz ≤ f ≤ 41GHz:≤ −30dBc
• 杂散与非谐波:10MHz ≤ f ≤ 18GHz:≤ −50dBc;18GHz ≤ f ≤ 41GHz:≤ −30dBc
• 单边带相位噪声(10kHz 偏置):6.5GHz 档:−119dBc/Hz @1GHz、−110 @3GHz、−104 @6GHz(典型)
12.75/18GHz 档:−124 @1GHz、−108 @10GHz、−102 @18GHz(典型)
31/41GHz 档:−124 @1GHz、−108 @10GHz、−95 @28GHz(典型)
调制能力
• 脉冲调制(MTX-S010):开通关断比 ≥44dB(典型);脉冲周期 1μs ~ 40s;脉冲宽度 100ns ~ 40s,步进 10ns
• 通用数字调制(MTX-S008):BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM、128QAM、256QAM、ASK
• 模拟调制(MTX-S011):AM、FM、PM
• 双音调制(MTX-S013):DSB、USB、LSB
• 移动通信标准:GSM/EDGE、TD-SCDMA、WCDMA、TDD-LTE、FDD-LTE、NB-IoT、LoRa、5G NR
• LTE 支持信道:PSS、SSS、CSRS、PBCH、PCFICH、PHICH、PDCCH、PDSCH、PUSCH、PUCCH、PRACH、SRS
• 邻道功率泄漏(ACLR):≤ −40dBc(f < 1GHz);≤ −48dBc(f ≥ 1GHz),3.84Msps WCDMA
• 波形质量:ρ > 0.9999
• IQ 调制 / ARB:采样率 1 ~ 340Ms/s;文件格式 .txt、.bin、.wv;调制带宽 20MHz(标准)/100MHz(MTX-H002)
• 误差矢量幅度:≤ 2%(典型,QPSK;2.3GHz;0dBm;20MHz 带宽;α=0.2~0.7)
接口与通用

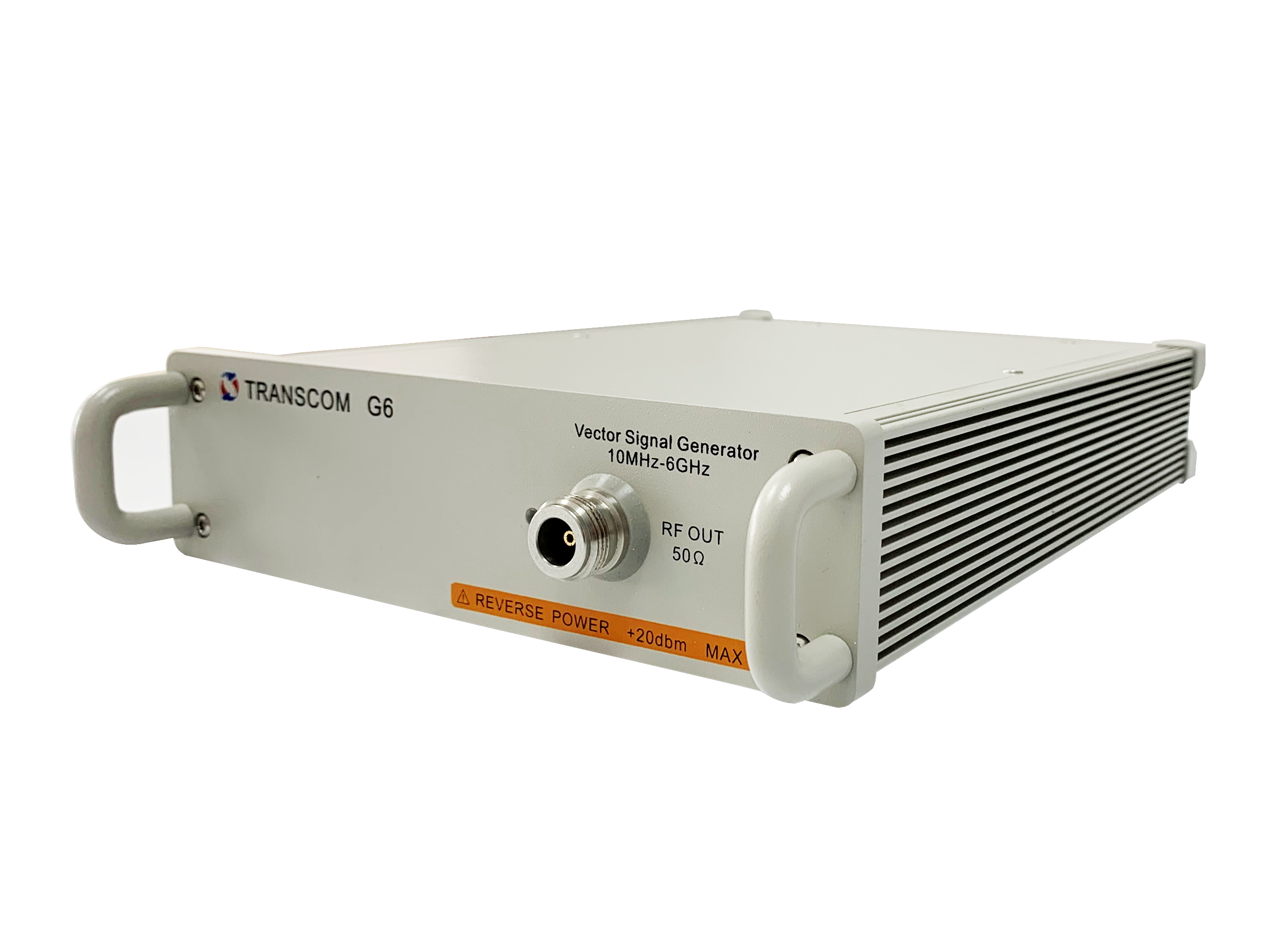

• 射频输出:N 型母头 50Ω(≤ 18GHz);2.4mm 母头 50Ω(> 18GHz)

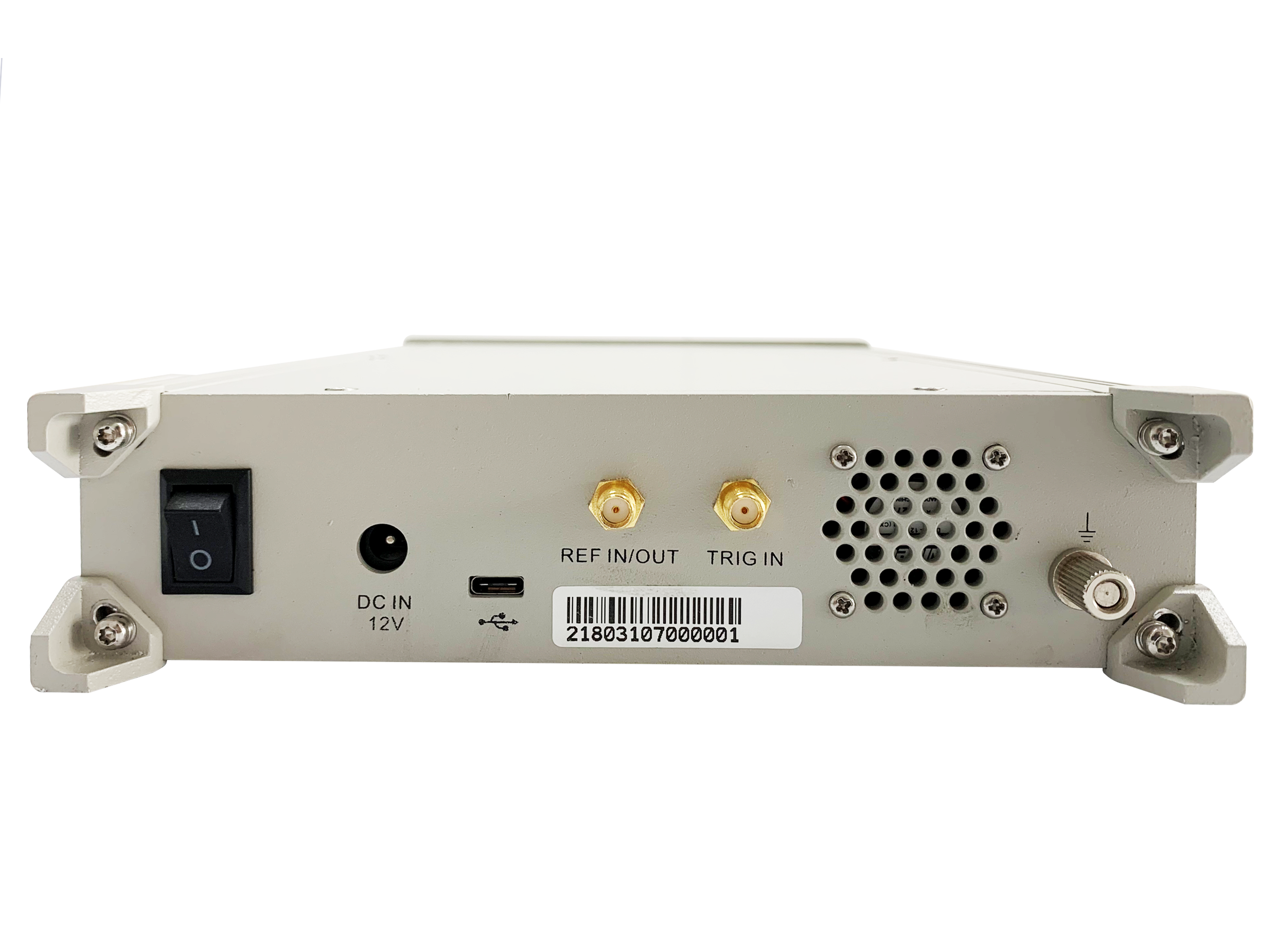

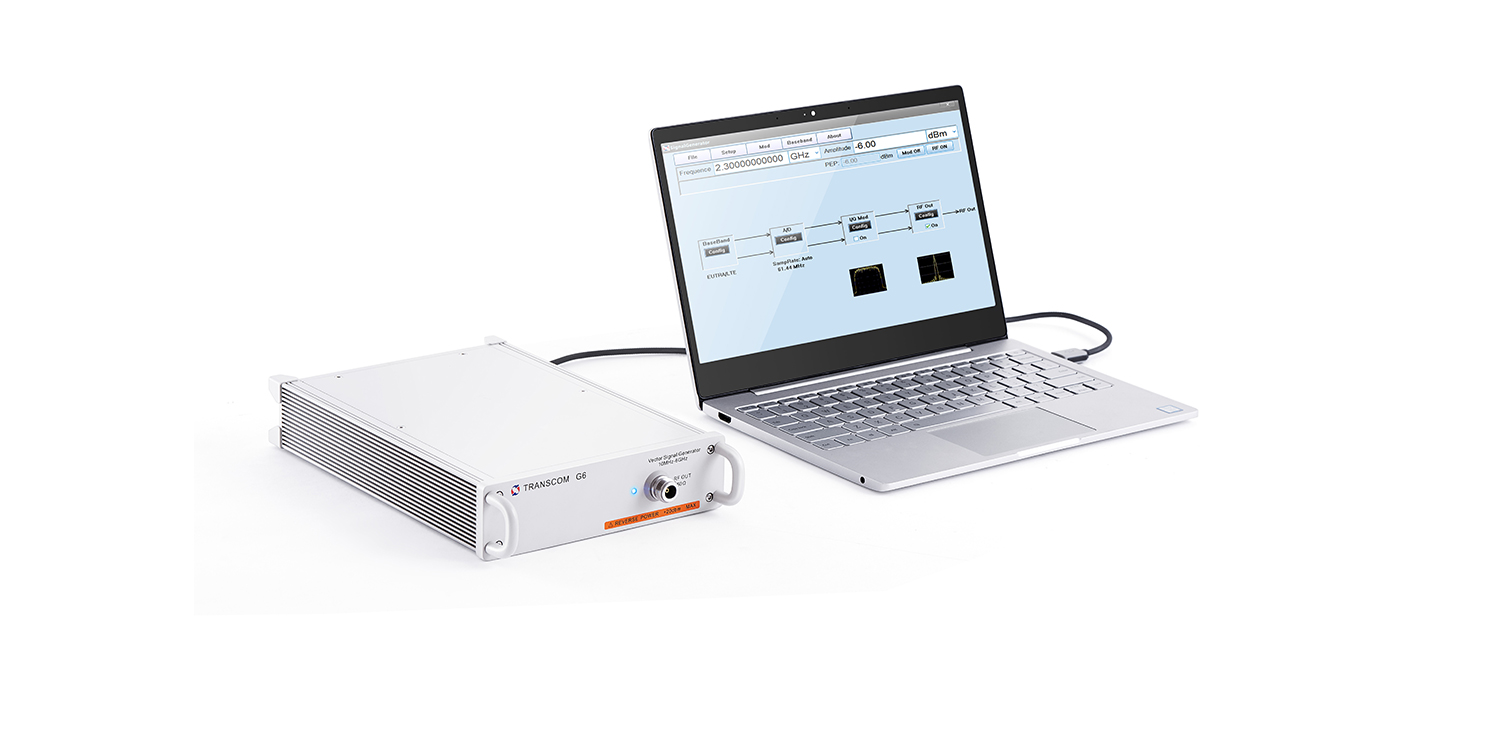

• 控制接口:USB Type-C,高速 USB 2.0;指令集 SCPI;提供开放 API
• 供电:DC 12V;适配器 100–240V ±10%,50~60Hz,最大输入电流 1.5A
• 功耗:22W(典型)
• 操作系统要求:Windows 7 / Windows 10 / Windows 11
环境与外形
• 工作温度:0℃ ~ +50℃
• 储存温度:−20℃ ~ +70℃
• 工作/存储海拔:最高 4600m
• 电气安全:EN 62368-1
• 电磁兼容:EN 62368-1
• 机械振动:正弦 5–55Hz 0.15mm 恒幅、55–150Hz 0.5g;随机 10–300Hz 1.9g RMS、300–500Hz 1.2g RMS(EN 60068-2-6 / -2-64)
• 尺寸:290 × 175 × 65mm
• 重量:1.8kg
• 校准周期:1 年
型号与选件
• G6:G6 矢量信号发生器主机(模块)
• MTX-H006:频率范围 10MHz–6GHz
• MTX-H007:频率范围 10MHz–6.5GHz
• MTX-H012:频率范围 10MHz–12.75GHz
• MTX-H018:频率范围 10MHz–18GHz
• MTX-H031:频率范围 10MHz–31GHz
• MTX-H044:频率范围 10MHz–41GHz
• MTX-H009:低频扩展至 9kHz
• MTX-H100:低频扩展至 100kHz
• MTX-H300:低频扩展至 300kHz
• MTX-H002:IQ 调制带宽选件 100MHz
• MTX-S001:GSM License
• MTX-S002:WCDMA License
• MTX-S003:TDD-LTE License
• MTX-S004:FDD-LTE License
• MTX-S005:NB-IoT License
• MTX-S006:LoRa License
• MTX-S007:TD-SCDMA License
• MTX-S008:自定义数字调制 License
• MTX-S009:ARB License
• MTX-S010:脉冲调制 License
• MTX-S011:模拟调制 License
• MTX-S012:扫频模式 License
• MTX-S013:双音信号 License
• MTX-S014:5G NR License
• MTX-S015:10MHz Ref IN/OUT
• MTX-S016:线性调频 License
• MTX-S017:GNSS 噪声干扰 License
• MTX-S018:AWGN License
• MTX-S022:雷达信号 License(伪码扩频)
