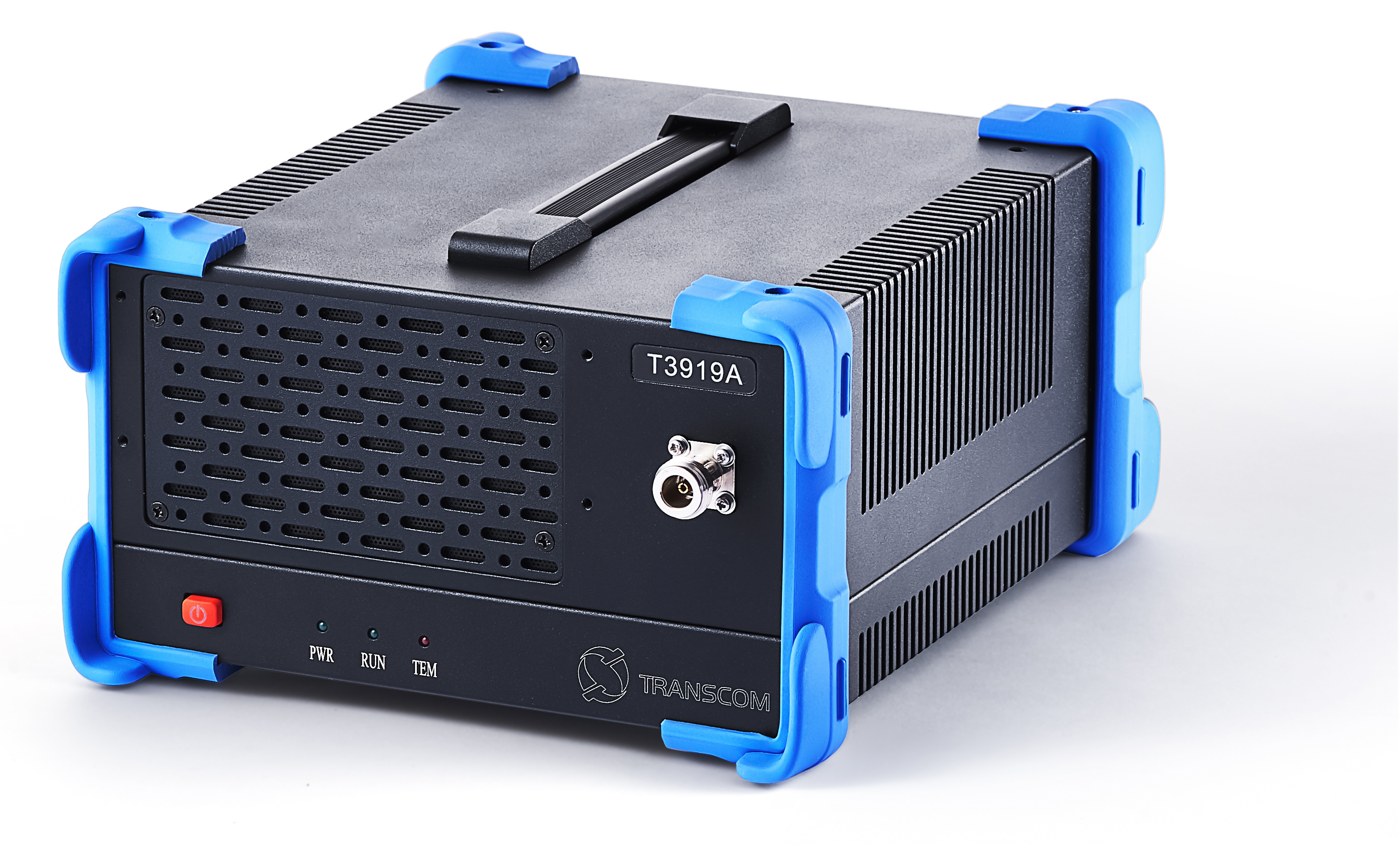

T3919AS 工程测试发射机
700MHz至6000MHz · 0至+43dBm · 20W · 电池 5–8 小时 · APP 控制
产品简介
T3919AS 是工程测试发射机,模拟输出连续波、调制信号与干扰信号,即实际基站发射的导频信号,在测试系统里替代真实基站做模拟信源。
频率 700MHz 至 6000MHz,频率步进 10kHz;
输出功率 0dBm 至 +43dBm(20W),功率步进 0.5dB,精度典型 ±1dB、最大 ±1.5dB。
调制带宽 20MHz,可扩展至 100MHz。
带外杂散 ≤−50dBc(工作频率 200kHz 以外),二次谐波 ≤−15dBc(典型);
1GHz 处 20kHz 偏置相位噪声 <−90dBc/Hz。
整机 200×110×230mm、4.5kg,28V DC 供电、最大功耗 140W,配外置电池可工作 5–8 小时。
传播模型校正与室分模拟里那个「假基站」。做覆盖模拟时不可能真去装一个基站,就用它把导频信号发出去,接收端沿路采,数据导入规划软件校模型。厂方特别强调 APP 远程控制——有效距离 10m,人不用站在 20W 的发射口旁边,这是辐射安全上的实际考虑,不是便利性卖点。另一条用法是当干扰源:扫频、脉冲、宽带、窄带四种模式,北斗干扰测试里用的就是这个。
核心参数
• 频率范围:700MHz 至 6000MHz
• 频率步进:10kHz
• 输出功率(峰值):0dBm 至 +43dBm(20W)
• 功率步进/精度:0.5dB;典型 ±1dB,最大 ±1.5dB
• 调制带宽:20MHz,可扩展至 100MHz
• 信号模式:连续波或导频模式;GSM、CDMA2000/EVDO、WCDMA、TDD/FDD-LTE、NB-IoT、LoRa、5G NR、GNSS 干扰(窄带/宽带/脉冲/扫频)
• 频谱纯度:带外杂散 ≤−50dBc(工作频率 200kHz 以外);二次谐波 ≤−15dBc(典型)
• 相位噪声:< −90dBc/Hz @1GHz,20kHz 偏置
• 供电与续航:28V DC,最大功耗 140W;外置电池工作 5–8 小时
• 整机:200×110×230mm;4.5kg;N 型母头;WiFi 通信;工作 0~+50℃
功能特性
• 替代基站做模拟信源
输出连续波或导频模式,以及 GSM、WCDMA、LTE、NB-IoT、LoRa、5G NR 的调制信号。

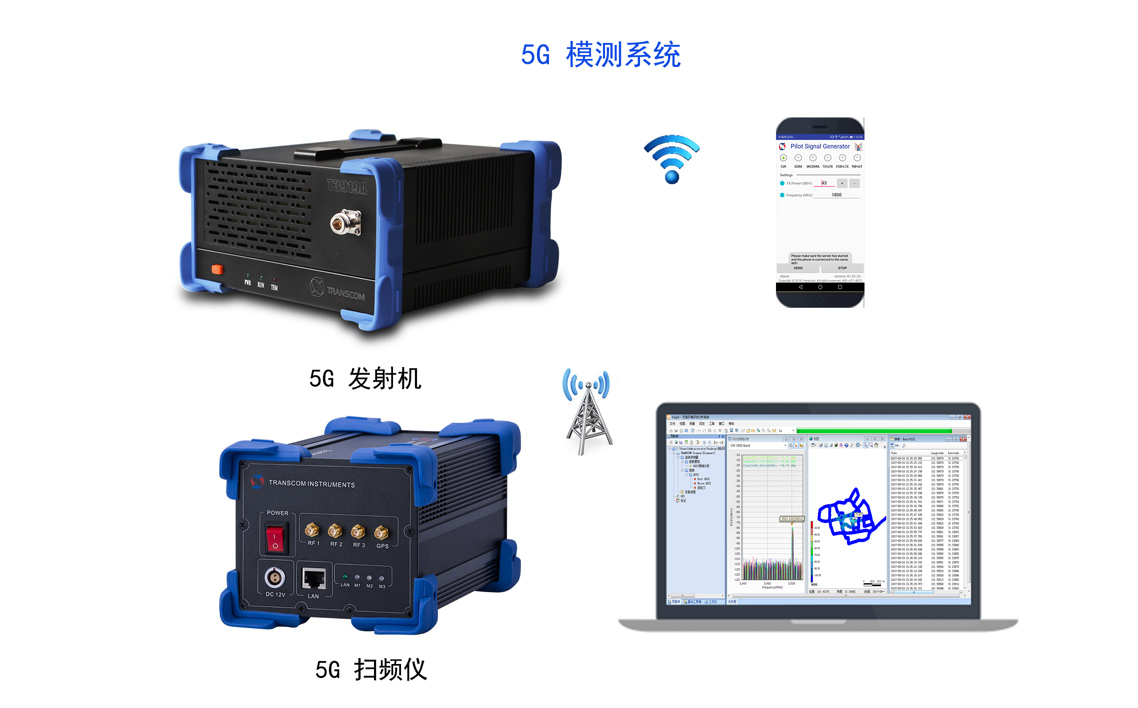

做覆盖模拟、传播模型校正时,用它发、用扫频仪收,比真装一个基站便宜也快。

• 43dB 动态调节
0dBm 到 +43dBm(20W)连续可调,步进 0.5dB。
室内近距离用小功率、外场远距离用满功率,同一台设备覆盖两种场景。
• 四种干扰模式
扫频干扰、脉冲干扰、宽带干扰、窄带干扰,各模式的频点与功率可配。
北斗干扰测试、屏蔽室电磁泄漏监测用的都是这套。

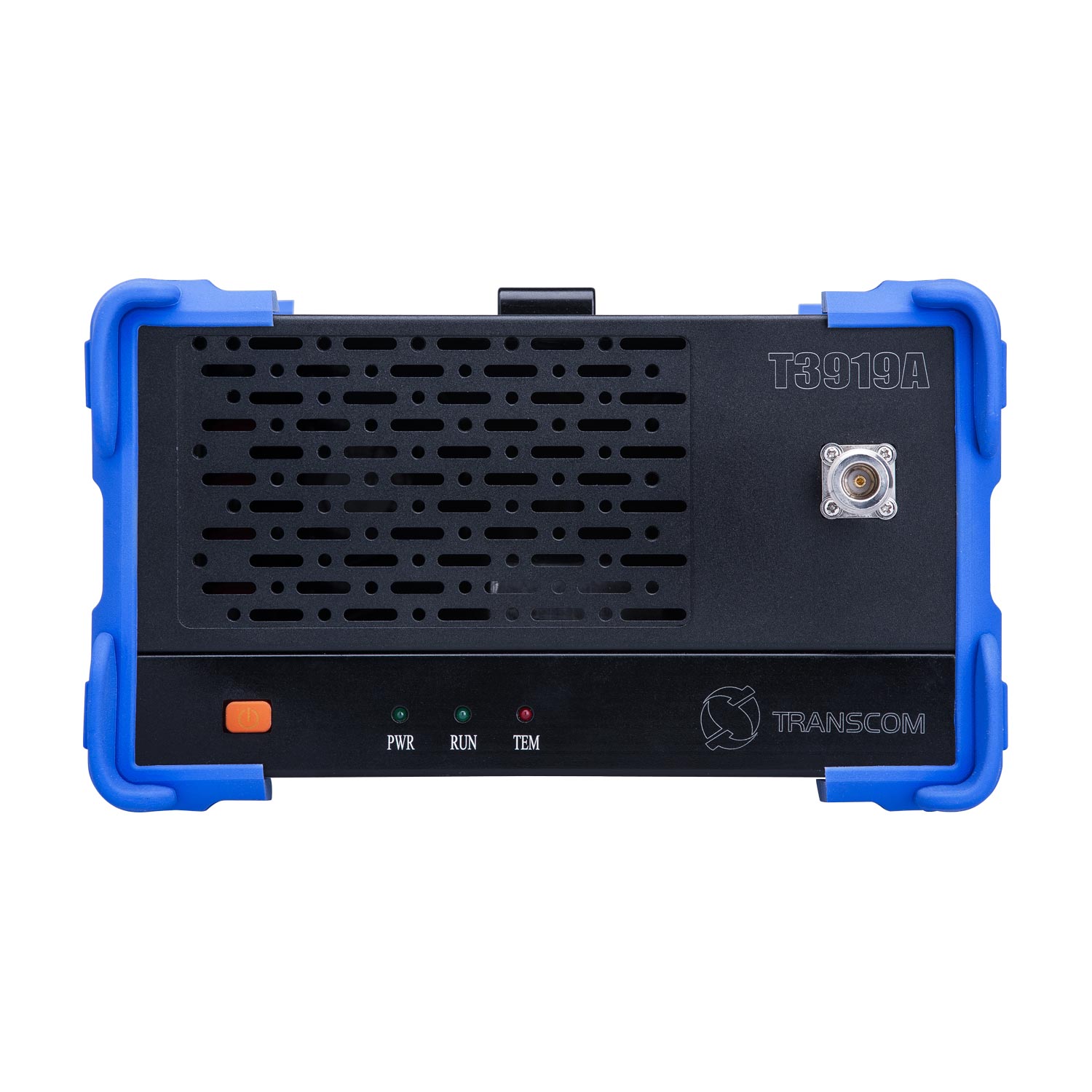

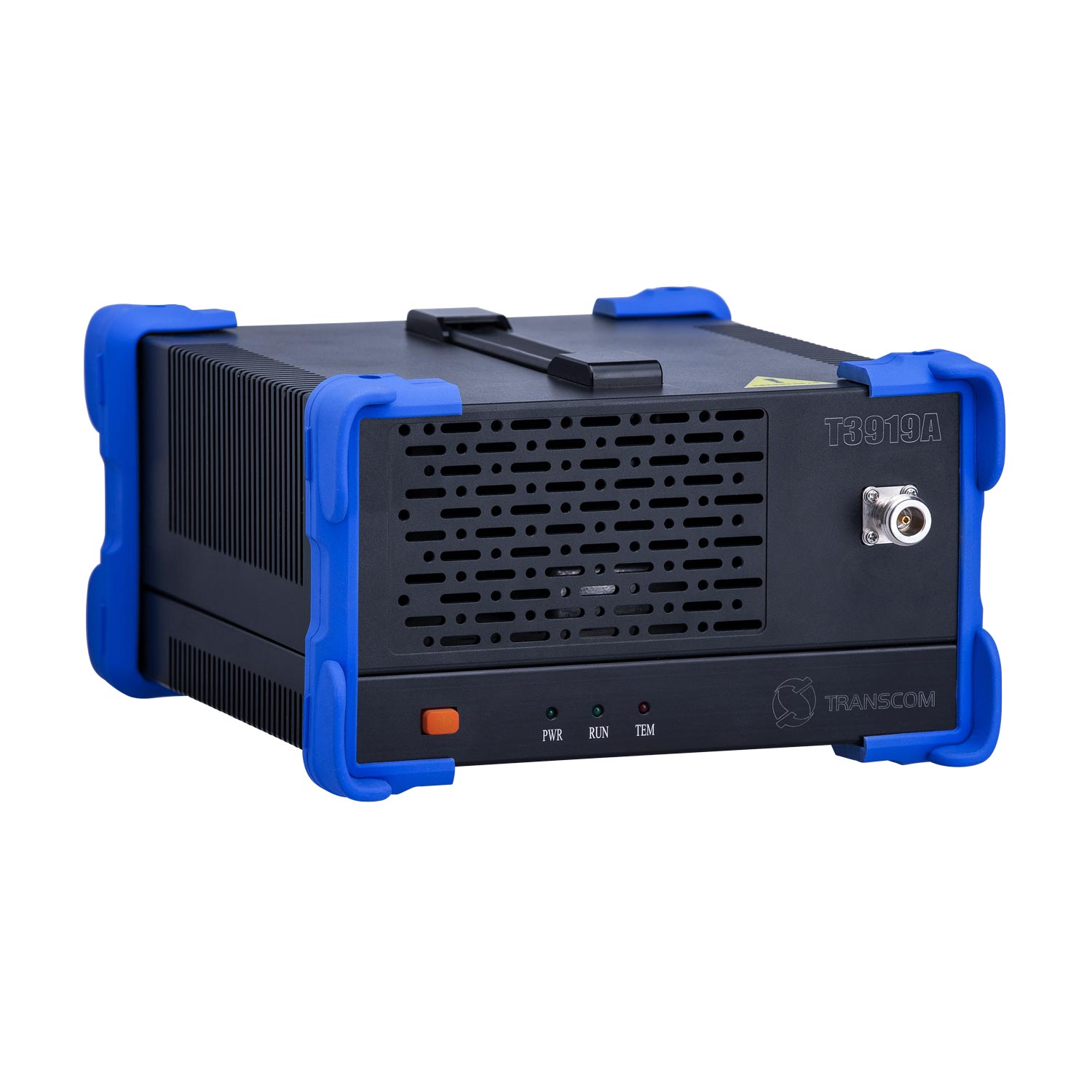

• 面板与接口
电源开关、电源指示灯、设备运行指示灯、温度指示灯、天线接口、WiFi 接口、网口(内部调试用)、电源接口。
射频口是 N 型母头 50Ω。

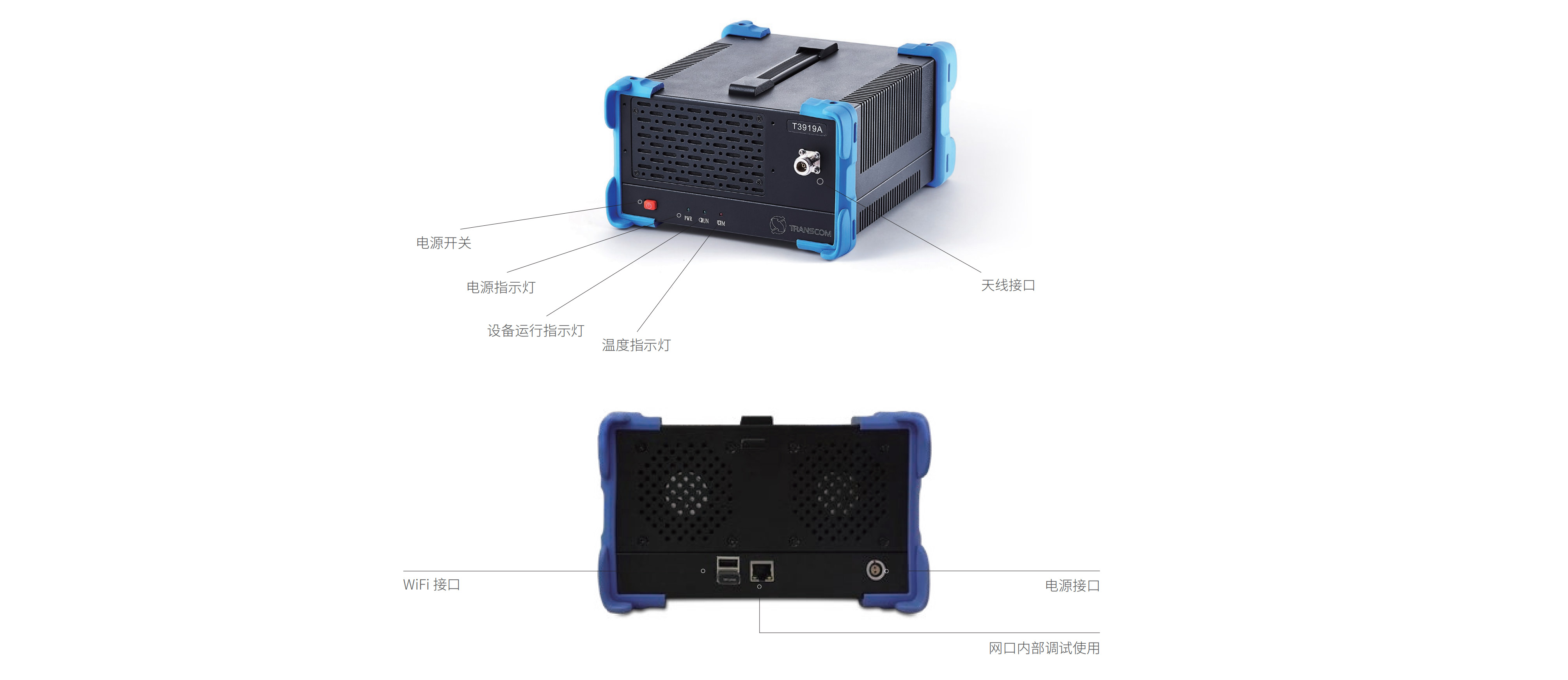

面板与接口图
• APP 远程与电池
通过 APP 设置功率、频率等参数,有效操作距离 10m——20W 输出时人不用守在旁边。
外置电池支撑 5–8 小时,野外测试不用拉市电。
应用场景

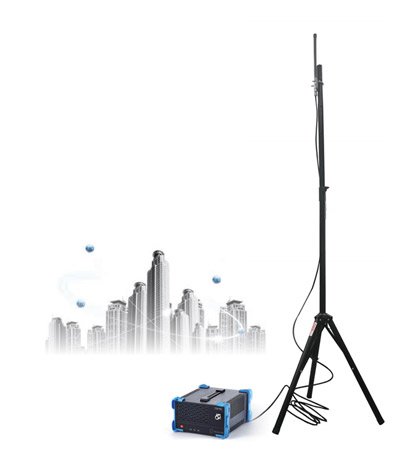

• 传播模型校正:作 CW 信号源,配扫频仪采集带地理信息的场强数据。
• 室分与微型基站规划:输出 LTE/5G NR 导频,模拟基站覆盖范围,定站点位置与数量。
• 固定场景损耗测试:测门、墙、固定遮挡物对信号的衰减,为室分设计提供数据。
• 多运营商干扰评估:模拟竞争网络覆盖,观察被测小区 SINR 变化。
• 北斗干扰源测试:扫频、脉冲、宽带、窄带四种干扰模式输出。
• 屏蔽室泄漏监测:作模拟源输出 CW,配接收机评估屏蔽室泄漏情况。
资源下载
• T3919AS 工程测试发射机 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
