SiteHawk SK-18000-TC 手持式天馈线分析仪
10MHz至18GHz · 0.9kg 手持 · 1500m 故障定位 · 1ms/点
产品简介

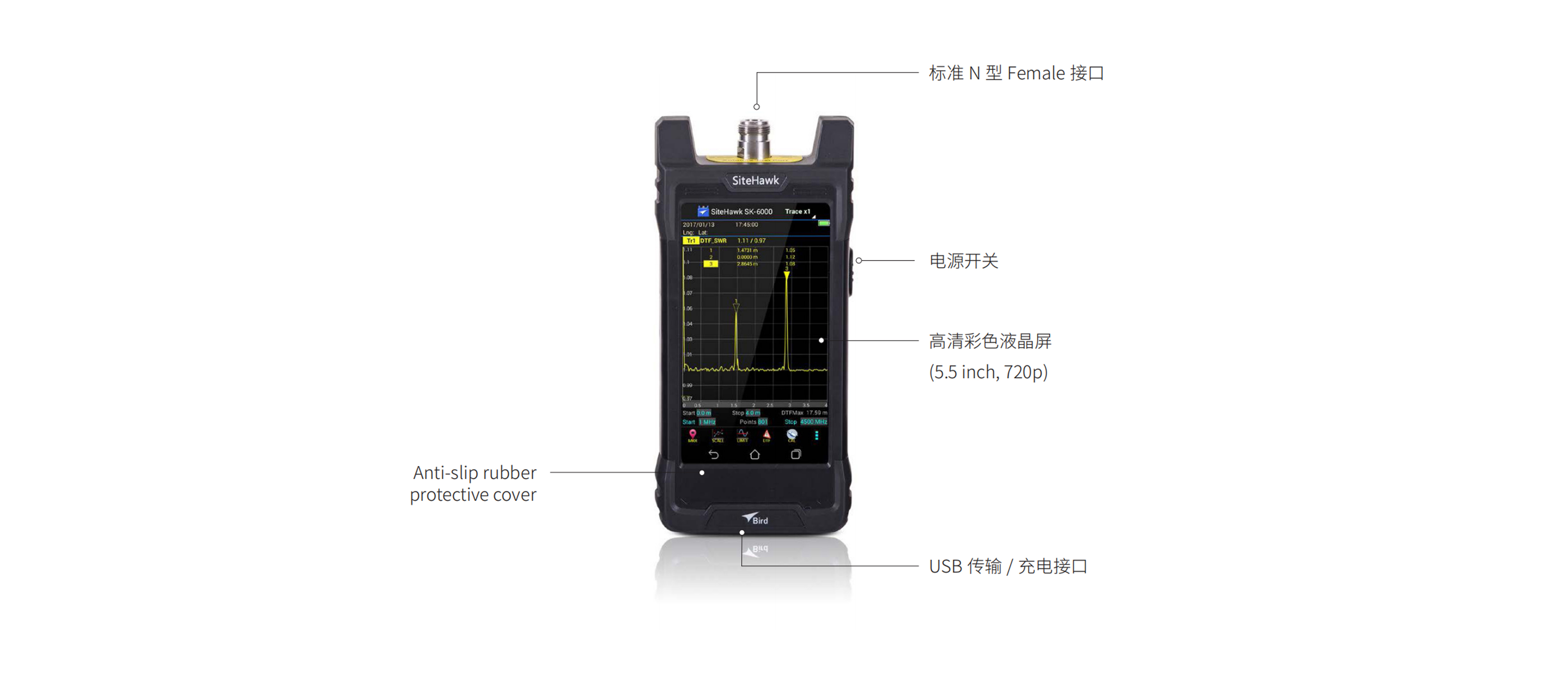

SiteHawk 是 Android 系统的手持式天馈线分析仪,5.5 英寸 720p 触摸屏。
四个型号按频率上限分档:SK-4500-TC(1MHz–4.5GHz)、SK-6000-TC(1MHz–6GHz)、SK-9000-TC(1MHz–9GHz)、
SK-18000-TC(10MHz–18GHz)。
测量项含回波损耗、电压驻波比、线缆损耗与 DTF 故障定位,回波损耗范围 0–60dB、VSWR 1.0–65.0、DTF 距离 0–1500m,最大测量距离 1500m,
测量速度 1ms/点,测试点数 51 至 3201,有效方向性 >32dB(10MHz–18GHz)。
整机 0.9kg、内置 32GB 存储,续航 3.5 小时(18GHz 档)。
天馈线维护的随身仪表。天线与馈线阻抗不匹配会把高频能量反射回去,回波损耗变差、驻波升高,直接的结果是基站覆盖缩小、掉话率上升。这类问题多半出在接头、进水点或弯折处,靠 DTF 距离域定位到具体米数。0.9kg、单手可握、续航 3.5 小时,加上 Android 平台与云端同步,是我在机房和塔下都能直接用的一台机器。
核心参数
• 频率范围:SK-18000-TC 为 10MHz 至 18GHz(另有 4.5/6/9GHz 三档)
• 测试端口:N 型母头,50Ω,1 个
• 回波损耗:0 至 −60dB;解析度 0.01dB
• 驻波比:1.0 至 65.0
• DTF 故障定位:0 至 1500m(0 至 5000ft)
• 电缆损耗测量:0 至 30dB
• 测量速度与点数:1ms;测试点数 51 至 3201
• 频率精度与分辨率:±2.5×10⁻⁶;分辨率 100Hz
• 有效方向性:>32dB(10MHz 至 18GHz)
• 整机:195×90×60mm;0.9kg;32GB 存储;18GHz 档续航 3.5 小时
功能特性
• 五项现场测量
电缆损耗、驻波比(VSWR)、回波损耗、DTF 驻波比、DTF 回波损耗。
反射特性基于频域反射法测量,结果以驻波比或回波损耗表示。
• 单端口线缆损耗
内置缆线列表,按各线缆额定参数自动计算,得出真实损耗值。
射频系统里线缆插损直接影响功率传输与天线匹配,这一项是评估整体的入口。
• DTF 定位到米
把频域反射变换到距离域,驻波比或回波损耗随距离变化的曲线峰位就是故障点。
最大测量距离 1500m,18GHz 档的有效方向性 >32dB,距离越远越依赖方向性。

• Android 平台与云端
5.5 英寸 720p 屏,支持全屏触摸与拉伸操作;
内置 32GB 存储,可存上千张截图或迹线;
数据经蓝牙、USB 或 WiFi 云端同步。
内置 GPS 记录经纬度与海拔,测试位置可回溯。
• 射频功率测试选件
配通过式功率传感器可测射频功率,手册列出的传感器型号含 Bird 7020、7022、5012D、5014、
5015、5015-EF、5016D、5017D、5018D、5019D。
也可与 SignalHawk 频谱分析仪配合做室分收发测试。
应用场景
• 天馈系统安装与维护:基站天线与馈线的驻波比、回波损耗测量。
• 故障定位:DTF 距离域分析,定位接头、进水点与弯折处的具体位置。
• 室内分布测试:配内置信号源与频谱分析仪做室分系统的收发测试。
• 射频功率测量:配通过式功率传感器测系统当前位置的实际功率。
• 线缆与负载校验:射频电缆、校准级负载的快速评估。
• 半导体产线校验:缆线系统阻抗匹配的产线快速检查。
资源下载
• SiteHawk SK-18000-TC 手持式天馈线分析仪 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
