ESG20A 15MHz至20GHz模块式微波信号发生器 -60至+10dBm功率输出|南京慧谱 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

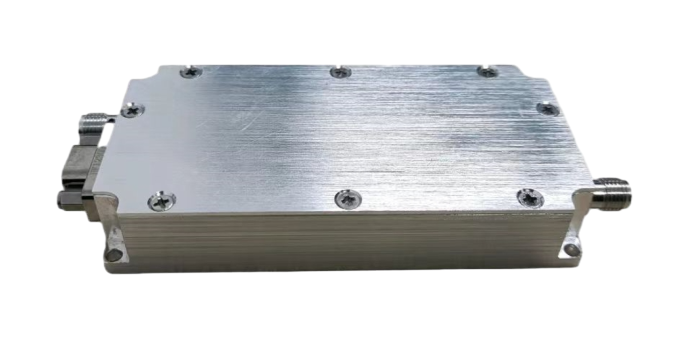

ESG20A是一款功能完整、小尺寸、低功耗、高性价的信号源模块。它具有15MHz~20GHz的频率范围，0.1 Hz的频率分辨率，0.1dB的幅度步进，-60dBm~+10dBm的输出幅度可调范围。ESG20A内置连续波、频率扫描、幅度扫描及脉冲波形样式。ESG20A采用常见的Type-C通讯接口，可根据用户需要改成串口，基于Windows软件或根据通讯指令集自定义控制软件。这为您的射频信号生成需求提供了低成本、便携式和轻量级解决方案。
尺寸小、功耗低
内置波形丰富
功率动态大
控制接口灵活
二次开发简单
产品应用
外场试验
系统集成
自动测试设备
卫星&导航
通讯&量子
教学&科研
产品参数 | |
工作频率 | 15MHz~20GHz |
频率分辨率 | 0.1Hz |
频率稳定度 | ±1ppm |
频率锁定时间 | ≤200us |
输出功率 | -60dBm~+10dBm(typ.) |
功率步进 | 0.1dB |
相位噪声 | ≤-120dBc/Hz@10kHz |
调制类型 | 点频、扫频、扫幅、脉冲 |
通道数目 | 一路 |
外参考频率 | 10MHz |
触发（输入/输出） | 支持外置脉冲调制 |
射频接口 | SMA |
输出阻抗 | 50 Ω |
端口驻波 | 1.5（typ.） |
控制软件 | Windows GUI |
控制接口 | Type C(串口可选) |
工作温度 | -20℃~+50℃（可选） |
工作电压 | 12V DC |
工作电流 | 420mA(typ.) |
结构尺寸 | 90mm*68mm*19mm |
产品参数 | |
工作频率 | 15MHz~20GHz |
频率分辨率 | 0.1Hz |
频率稳定度 | ±1ppm |
频率锁定时间 | ≤200us |
输出功率 | -60dBm~+10dBm(typ.) |
功率步进 | 0.1dB |
相位噪声 | ≤-120dBc/Hz@10kHz |
调制类型 | 点频、扫频、扫幅、脉冲 |
通道数目 | 一路 |
外参考频率 | 10MHz |
触发（输入/输出） | 支持外置脉冲调制 |
射频接口 | SMA |
输出阻抗 | 50 Ω |
端口驻波 | 1.5（typ.） |
控制软件 | Windows GUI |
控制接口 | Type C(串口可选) |
工作温度 | -20℃~+50℃（可选） |
工作电压 | 12V DC |
工作电流 | 420mA(typ.) |
结构尺寸 | 90mm*68mm*19mm |
