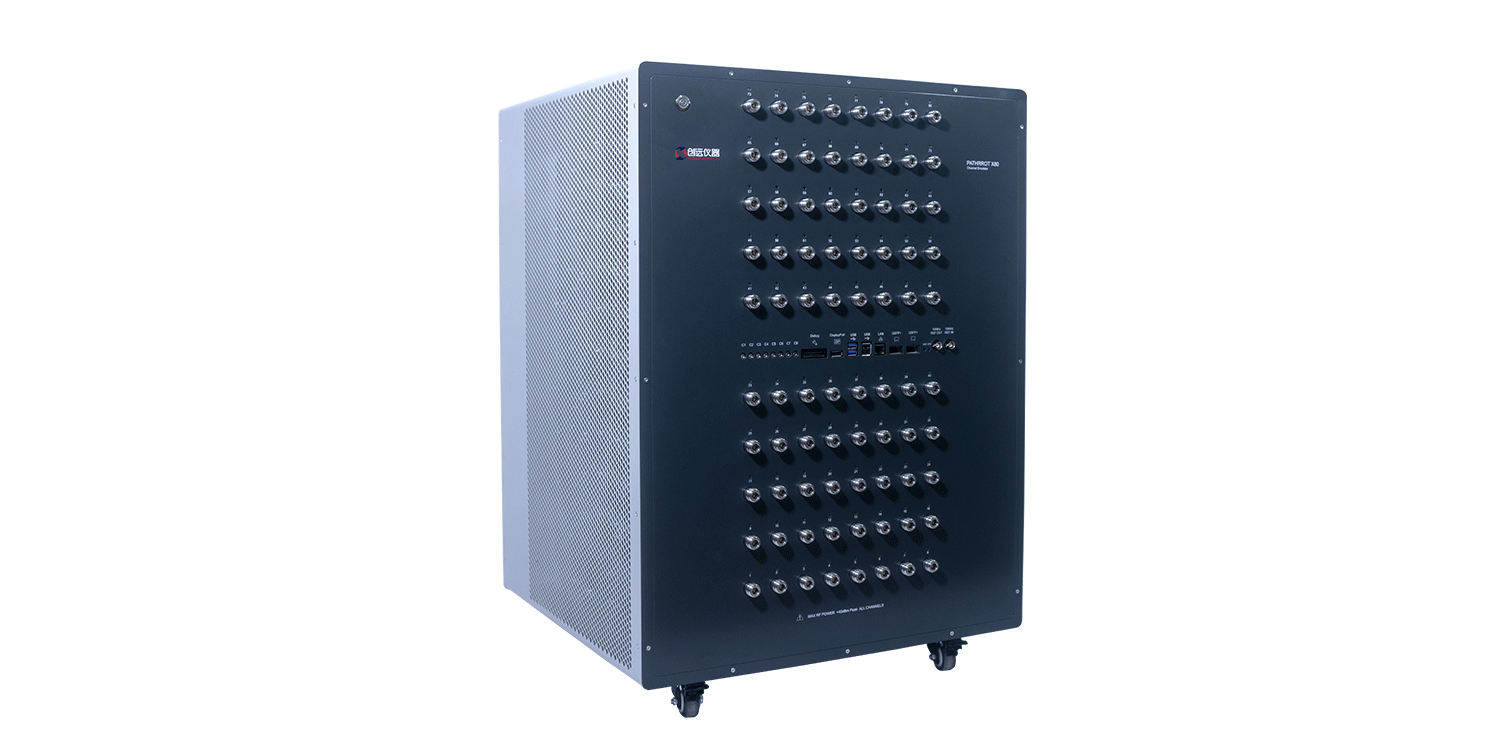

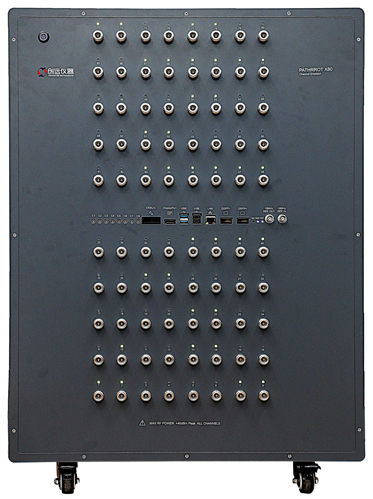

X80 多通道信道模拟器
400MHz至6GHz · 80/144 TRx · 4096 衰落通道 · 200/400MHz 带宽
产品简介
X80 是多通道无线通信信道模拟器,最大支持 64×8 的 MIMO 无线信道模拟,最大射频通道数 80TRx 或 144TRx,单台最大衰落通道数 4096。
频率范围 400MHz 至 6GHz,支持带宽 200MHz 与 400MHz,射频本振数 72。
最大时延 1000ms、最大时延扩展 25µs、时延分辨率 4.1ns(可选 0.1ns 高分辨率选件),最大多普勒 ±10MHz,动态衰落范围 120dB。
输出功率 −120 至 −10dBm(rms),输入 −40 至 +37dBm(peak),底噪 <−164dBm/Hz(output < −40dBm),
EVM <−40dB RMS(5G NR 100MHz、256QAM、2.6GHz)。
大通道数的信道模拟平台。80 或 144 个射频通道、4096 个衰落通道,对应的是 Massive MIMO 与多用户 MIMO 的全阵列仿真——基站侧 64 通道、终端侧 8 通道的 64×8 场景,一台机器就能连上。厂方把它定位在「实验室里替代外场路测」:实时仿真远场条件,在 7×24 自动化环境里跑版本验证,把外场的不确定性换成可重复性。
核心参数
• 频率范围:400MHz 至 6GHz
• 最大射频通道数:80TRx、144TRx
• MIMO 场景:2×2、4×4、8×8、16×8、32×8、64×8、64×16、128×16,支持级联
• 最大衰落通道数(单台):4096;单衰落通道最大多径 32 条
• 带宽:200MHz、400MHz
• 时延与多普勒:最大时延 1000ms;时延扩展 25µs;分辨率 4.1ns(可选 0.1ns);多普勒 ±10MHz
• 射频指标:输入 −40 至 +37dBm(peak);输出 −120 至 −10dBm(rms);动态衰落范围 120dB
• 频谱质量:底噪 <−164dBm/Hz;端口驻波 ≤1.3;EVM <−40dB RMS(5G NR 100MHz 256QAM 2.6GHz)
• 射频本振数:72
功能特性
• 大通道数的用途
80/144 个射频通道、4096 个衰落通道,单台就能把 64×8 的 Massive MIMO 场景连起来。
MIMO 场景从 2×2 一路到 128×16,支持级联再扩。

• 信道模型库
常量、瑞利、莱斯、Nakagami、对数正态、Suzuki、纯多普勒、flat、rounded、高斯、巴特沃斯,
另支持 asc 文件的自定义模型。
标准模型含 3GPP 38.901/38.873 的 5G NR CDL、LTE/WCDMA/GSM 模型与 802.11n/ac/ax 模型。

• 带内指标
EVM <−40dB RMS(5G NR 100MHz、256QAM、2.6GHz),底噪 <−164dBm/Hz,
端口驻波比 ≤1.3,通道间隔离度 <−50dB。
做高阶调制与多流分离时,这几项决定结果可信不可信。
• 干扰与外部接口
干扰源可选 CW、AWGN、LTE、5G NR 与用户自定义;
支持 OTA 测试、用户定义输入/输出端口、start/stop 硬件触发、输入信号功率测量。
• 时延与多普勒范围
最大时延 1000ms、时延扩展 25µs、分辨率 4.1ns(可选 0.1ns);
多普勒 ±10MHz。
卫星与高速移动场景要的大时延、大频移都覆盖到了。
应用场景
• Massive MIMO 验证:64×8、128×16 等多通道场景的基站与终端联调。
• MIMO OTA 测试:OTA 环境下的多天线性能验证。
• 版本自动化验证:7×24 自动化环境里跑新硬件与新软件版本。
• 终端与芯片研发:终端性能、芯片算法在可控信道下的验证。
• 实验室替代路测:实时仿真远场条件,替代外场路测。
• 卫星与车联网:大时延、大多普勒链路的仿真。
资源下载
• X80 多通道信道模拟器 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
