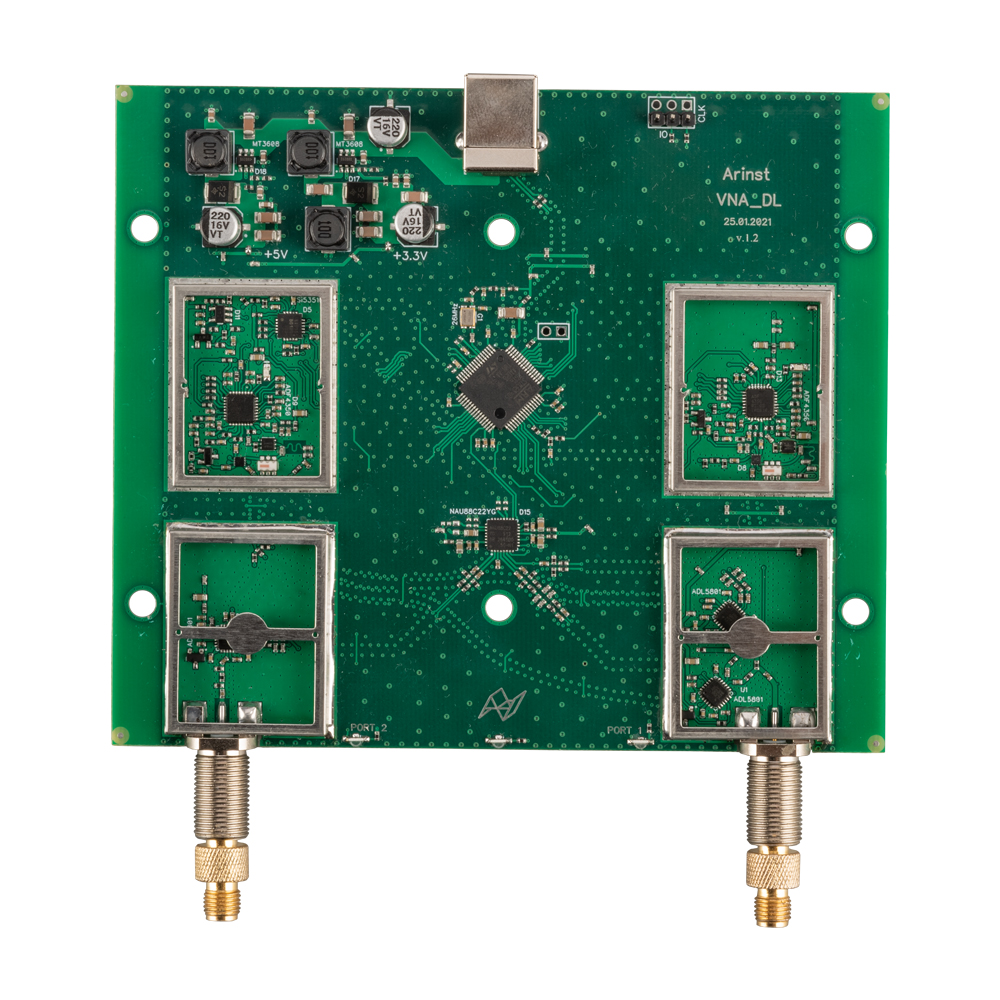

ARINST VNA-DL 1MHz至8.8GHz 模块式双端口矢量网络分析仪|Arinst (在产)
参考价格 ： ￥3700
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ARINST VNA-DL 1-8800 MHz 双端口矢量网络分析仪的优势：
宽工作频率范围：从 1 到 8800 MHz
500 点/秒的高扫描速度
低反射测量误差：在整个频率范围内为 0.25 dB 和 0.7°
显示反射系数和传输系数的几乎所有可能解释
测量电缆中的损耗和故障距离
保存用户预设和测量结果 – 迹线（Touchstone 格式）
可以补偿电缆的电气长度
测量有源器件和衰减器的频率响应时振幅刻度的偏移

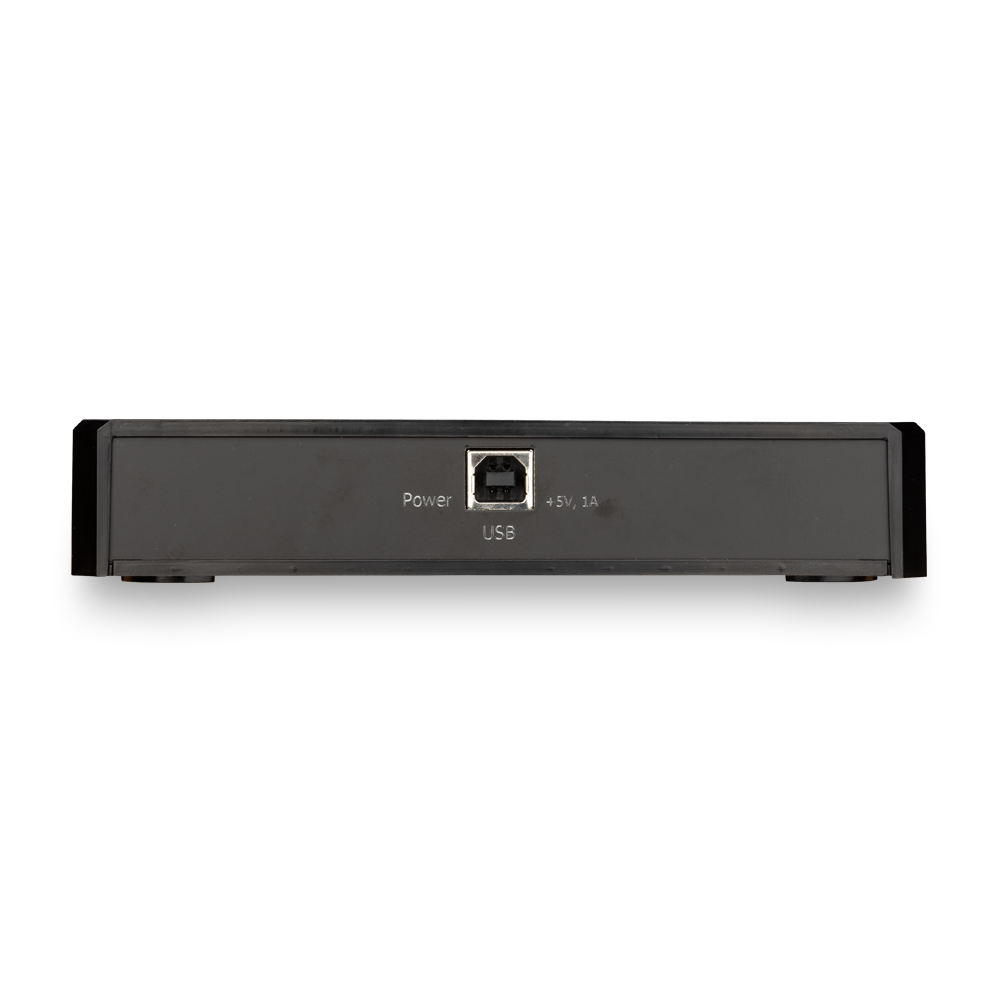

通过 PC 的 USB 端口供电和控制设备
重量轻，尺寸：250 克，155×127×29 毫米
| 技术表 ARINST VNA-DL 1-8800 MHz | |||
| 工作频率范围 | 1-8800 兆赫 | ||
| 频率分辨率 | 频率 1-140 MHz | 100 赫兹 | |
| 频率 140-8800 MHz | 10 kHz | ||
| 最大扫描点数 | 1000 | ||
| 单通道扫描速率 （IF = 1 kHz） | 500 点/秒 | ||
| 动态范围 S21 （IF = 20 Hz） | 频率 1-4000 MHz | >80 dB（典型值）85 | |
| 频率 4000-6900 MHz | >75 dB（典型值）80 | ||
| 频率为 6900-8800 MHz> | >65 dB（典型值）75 | ||
| 琴桥的方向性在整个范围内均未校正，不小于 | 12 分贝 | ||
| 有效指向性1（完全单端口校准后），不小于 | 55分贝 | ||
| 入口处的驻波系数，不大于 | 2 （1.3 典型值） | ||
| 阶段1 测量误差，不超过 | 0.7o | ||
| 测量误差为1个量级，不超过 | 0.25分贝 | ||
| 故障距离确定解决方法 2 | （C x VF） / 2S 米 | ||
| 被测电缆的最大长度3，VF=1 时 | 3000 米 | ||
| VF=1 时电缆电气长度的补偿 | ±3 米 | ||
| 最大恒定输入电压 | 25 伏 | ||
| 端口的最大输入功率 | + 10 分贝 | ||
| 探测信号的最大功率，不超过 | -3 分贝 | ||
| 显示的图表 | Wolpert-Smith 图;极坐标图;反射系数（CR）和转移系数（CP）的相位;KO 和 CP 的幅度;KO 和 CP 的对数幅度;SWR;损坏距离;电缆损耗：群延迟时间 | ||
| 要记住的用户设置数 | 无限 | ||
| 要存储的轨道数 | 无限 | ||
| 工作温度范围 | 0 ... +40°C | ||
| PC 连接接口 | USB接口 | ||
| 最大电流消耗，不超过 | 一个 1 | ||
| 尺寸（长×宽×高） | 155×127×29 毫米 | ||
| 质量 | 0.25 千克 | ||
1 在仪器使用完整的双端口校准预热至少五分钟后进行测量。从校准到测量的环境温度变化不得超过 ±3 °C。
2 式中C为光速，m/s;VF 是速度因子（电磁波在电缆中的传播速度与电磁波在真空中的传播速度之比），具体取决于电缆，取值为 0.1 到 1;S 是扫描频率范围 （Hz）。
3 取决于电缆中的衰减值，是指示的极限
图表和图形
仪器控制界面
图形菜单项
Calibration （校准） 菜单项
Track 菜单项
标记菜单项
扫描菜单项
低通滤波器 （LPF） 规格
高通滤波器 （HPF） 规格
带通滤光片 （BPF） 的特性
ARINST VNA-DL 1-8800 MHz 双端口矢量网络分析仪框图
