艾诺仪器 AINUO

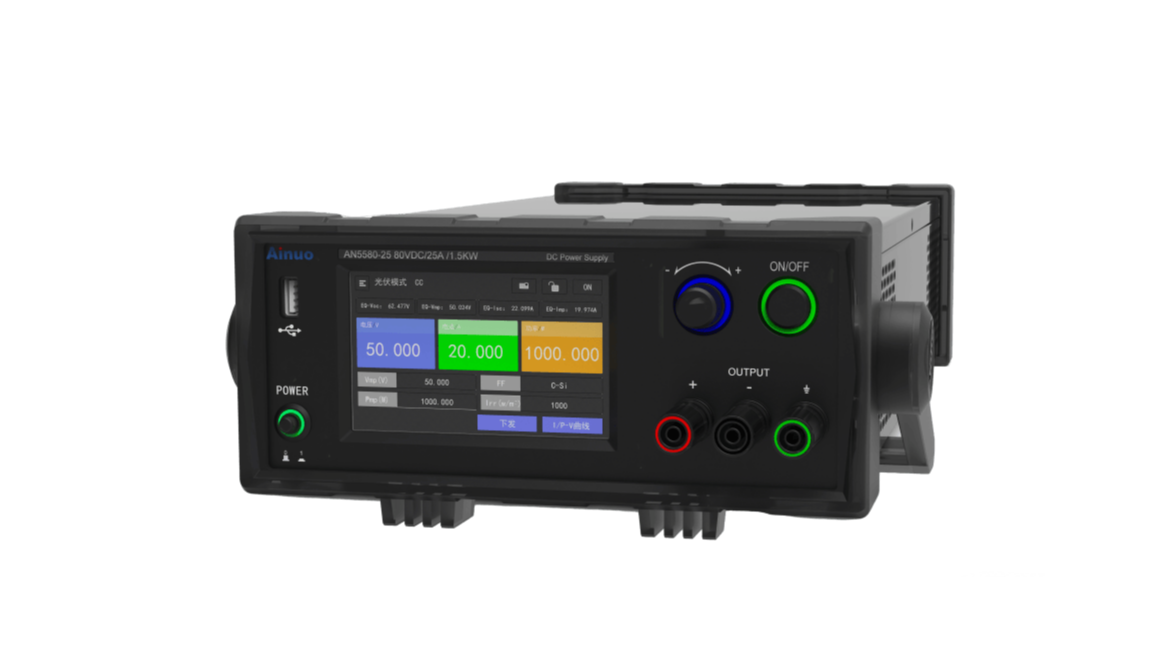

AN55系列 宽范围可编程直流电源
4 个型号 · 单相 · 10A至25A电流
产品简介
AN55系列定位为一款集线性和开关优点的适用面很广的新一代电源，内部电路采用最新的变压和功率器件，提供纯净稳定电能的同时，质量更轻，电流精度更高。
电源主电路拓扑中包含线性调压，电流噪声低，信号纯净度高。
其中常规型号电压电流纹波噪声更小，具有两段电流量程，20mA小电流量程下，电流精度进一步提高到 1uA电流分辨率。
能里转换效率达到75%，远优于普通线性电源。
适用于DC-DC电源模块、电池、电机、半导体激光器、车用电子、通信电子等待测物，适用于研发、产线、计量所、学校、系统集成等多种场合。

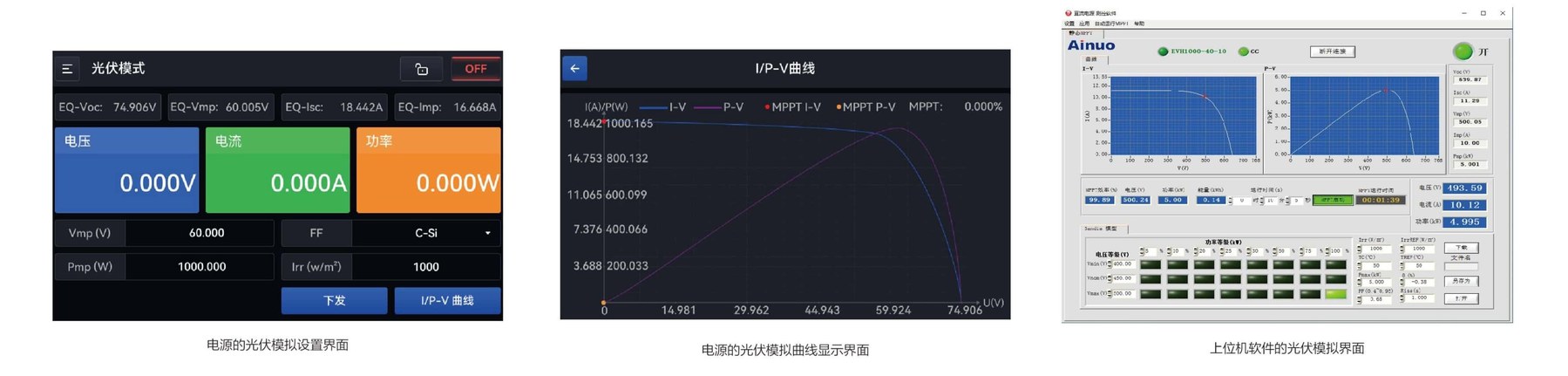

PV型号具有高电压电流瞬态响应，可实现IV曲线快速变化，用于模拟各种太阳能电池板在不同环境(温度、光照、阴影)下的儿输出特性。
该型号具备低纹波噪声和高速MPPT跟踪速度，当MPPT追踪频率上升后，输出能够精确地符合预设的I-V曲线。
标配太阳能矩阵仿真软件，可实现EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035光伏标准太阳能微逆变器-V曲线，有针对性覆盖太阳能微逆变器、功率优化器等测试行业应用.。
核心参数
• 功率因数：≥0.98
• 电压：100V-240VAC / 0~80VDC…
• 电流：10A至25A
• 相数：单相
• 频率：50~60HZ
• 电压分辨率：0.001V至0.01V
• 重量：9kg
功能特性
• 常规款具备超低电压电流纹波，内置精准的电压、电流测量，优良的输出稳定性
• PV款具备高速电流动态响应：支持微型逆变器高速MPPT跟踪速度，精确输出太阳能光伏板的IV特性曲线
• 标配图形化上位机操作软件，也可以单机操作
• CV、CC、CP三种常规工作模式，满足更多测试需求
• 内置函数发生器，支持任意波形产生
• 强大的可编程功能，灵活的功能设置，序列测试功能:50组x20步
• 内部电路采用最新的变压和功率器件，提供纯净稳定电能的同时，质量更轻，精度更高
• 支持前后面板输出，灵活适应桌面和系统集成多种场合
• 高亮度彩色触摸LCD显示屏，外观精美，操作简单、直观
• 采用2U半宽机箱，占用空间小，有利于集成系统测试
• 采用有源功率因数校正技术，满载功率因数超过0.98
• 引线压降补偿端子，可实现大电流工作时的输出引线压降补偿
• 保护功能完备：OVP，OCP，UVP，UCP，OPP，OTP，保障电源设备正常运行和负载的安全
• 标配LAN、USB、RS232、RS485、CAN通讯接口，支持SCPI、MODBUS-RTU等标准通讯协议
应用场景
• 常规款式：
• 汽车电子、航空电子测试：
• 电机、电池测试：
• 通信供电、LED产品测试：
• PV款式：
• 太阳能微逆变器、功率优化器测试验证：
• 帆板电源阵列等产品测试：
• 半导体激光器等类型产品测试：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
AN55系列 宽范围可编程直流电源 详细指标
4 个型号 · 单相 · 10A至25A电流
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格
• 型号参数表
| 指标 | AN5580-25 | AN55150-10 | AN55PV80-25 | AN55PV150-10 |
| 相数 | 单相+PE | |||
| 电压 | 100V-240VAC | |||
| 输入 | ||||
| 频率 | 50~60HZ | |||
| 功率因数 | ≥0.98 | |||
| 电压 | 0~80VDC | 0~150VDC | 0~80VDC | 0~150VDC |
| 电流 | 0A~25A | 0A~10A | 0A~25A | 0A~10A |
| 输出 | ||||
| — | 0~1500W(220VAC) | |||
| 功率 | ||||
| — | 0~850W（110VAC)） | |||
| 显示方式 | 4.3时彩色电容触摸屏 | |||
| 电压分辨率 | 1mV | 10mV | ||
| 电流分辨率 | 1mA | |||
| 功率分辨率 | 1mW | |||
| 电压 | ≤0.03%SET+0.02%FS | |||
| — | ≤0.05%SET+0.02%FS（大量程） | <0.1%SET+0.1%FS（大量程） | ||
| 设置误差（编程精度）1 电流 | ≤0.05%SET+0.02%FS | ≤0.05%SET+0.1%FS | ||
| — | ≤0.05%SET+0.02%FS（小量程） | ≤0.05%SET+0.02%FS（小量程） | ||
| 功率 | ≤0.1%SET+0.1%FS | |||
| 电压 | ≤0.03%SET+0.02%FS | |||
| — | ≤0.05%SET+0.02%FS（大量程） | ≤0.1%SET+0.1%FS（大量程） | ||
| 测量误差（回读精度） 电流 | ≤0.05%SET+0.02%FS | ≤0.05%SET+0.1%FS | ||
| — | ≤0.05%SET+0.02%FS（小量程） | ≤0.05%SET+0.02%FS（小量程） | ||
| 功率 | ≤0.1%SET+0.1%FS | |||
| — | ≤3mVrms | ≤4.5mVrms | ≤40mVrms | |
| 电压 | ||||
| 纹波与噪声 | ≤20mVp-p | ≤30mVp-p | ≤300mVp-p | |
| 20HZ~20MHZ | ≤9mArms | ≤7mArms | ≤10mArms | ≤5mArms |
| 电流 | ||||
| — | ≤50mApp | ≤40mApp | ≤80mApp | ≤30mApp |
| 负载效应 电压 | ≤0.01%SET+0.003%FS | ≤0.01%+0.006%FS | ≤0.01%SET+0.003%FS | ≤0.01%+0.002%FS |
| (%of Output+ | (sense模式) | (sense模式) | (sense模式) | (sense模式） |
| Offset) 电流 | ≤0.01%SET+0.008%FS | ≤0.02%SET+0.02%FS | ≤0.01%SET+0.008%FS | ≤0.01%SET+0.01%FS |
| 源效应 | ≤0.01%+0.0025%FS | <0.01%+0.006%FS | ≤0.01%+0.0025%FS | ≤0.01%+0.002%FS |
| 电压 | ||||
| (%of Output+ | (sense模式) | (sense模式） | (sense模式) | (sense模式) |
| Offset) 电流 | ≤0.01%+0.03%FS | ≤0.02%+0.02%FS | ≤0.01%+0.03%FS | ≤0.01%+0.01%FS |
| 电压上升时间（空载） | ≤20ms（1%-100%） | ≤30ms（1%-100%） | ≤15ms（1%-100%） | ≤20ms（1%-100%） |
| 电压上升时间（满载） | ≤30ms（1%-100%） | ≤30ms（1%-100%） | ≤15ms（1%-100%） | ≤20ms（1%-100%） |
| 电压下降时间（空载） | ≤150ms（1%-100%） | ≤240ms（1%-100%） | ≤15ms（1%-100%） | ≤20ms（1%-100%） |
| 电压下降时间（满载） | ≤15ms (1%-100%) | ≤ 15ms (1%-100%) | ≤15ms (1%-100%) | ≤20ms（1%-100%） |
| 电流上升（1%-90%） | ||||
| — | ≤50us | ≤50us | ||
| /下降（90%-1%）时间 | ||||
| — | ≤200us | ≤400us（50%-100%load | ≤300us（50%-100%load | |
| 瞬态响应时间 | ||||
| — | （50%-100%load恢复到100mV） | 恢复到100mV） | 恢复到100mV） | |
| 电压 | ≤25ppm/℃ | ≤20ppm/℃ | ≤45ppm/℃ | ≤40ppm/℃ |
| 温漂 | ||||
| 电流 | ≤110ppm/℃ | ≤170ppm/℃ | ≤185ppm/℃ | |
| — | ≤65dB （A) | |||
| 噪声 | ||||
| — | （测量距离≥2米） | |||
|
