ANBGL系列 可回馈交流源载一体机
7 个型号 · 三相 · 400kVA至1.5MVA · 0.01V至450V电压
产品简介
ANBGL系列可回馈交流源载一体机，兼备电网模拟源和交流负载模拟两种功能，满足新能源行业的各种测试需求。

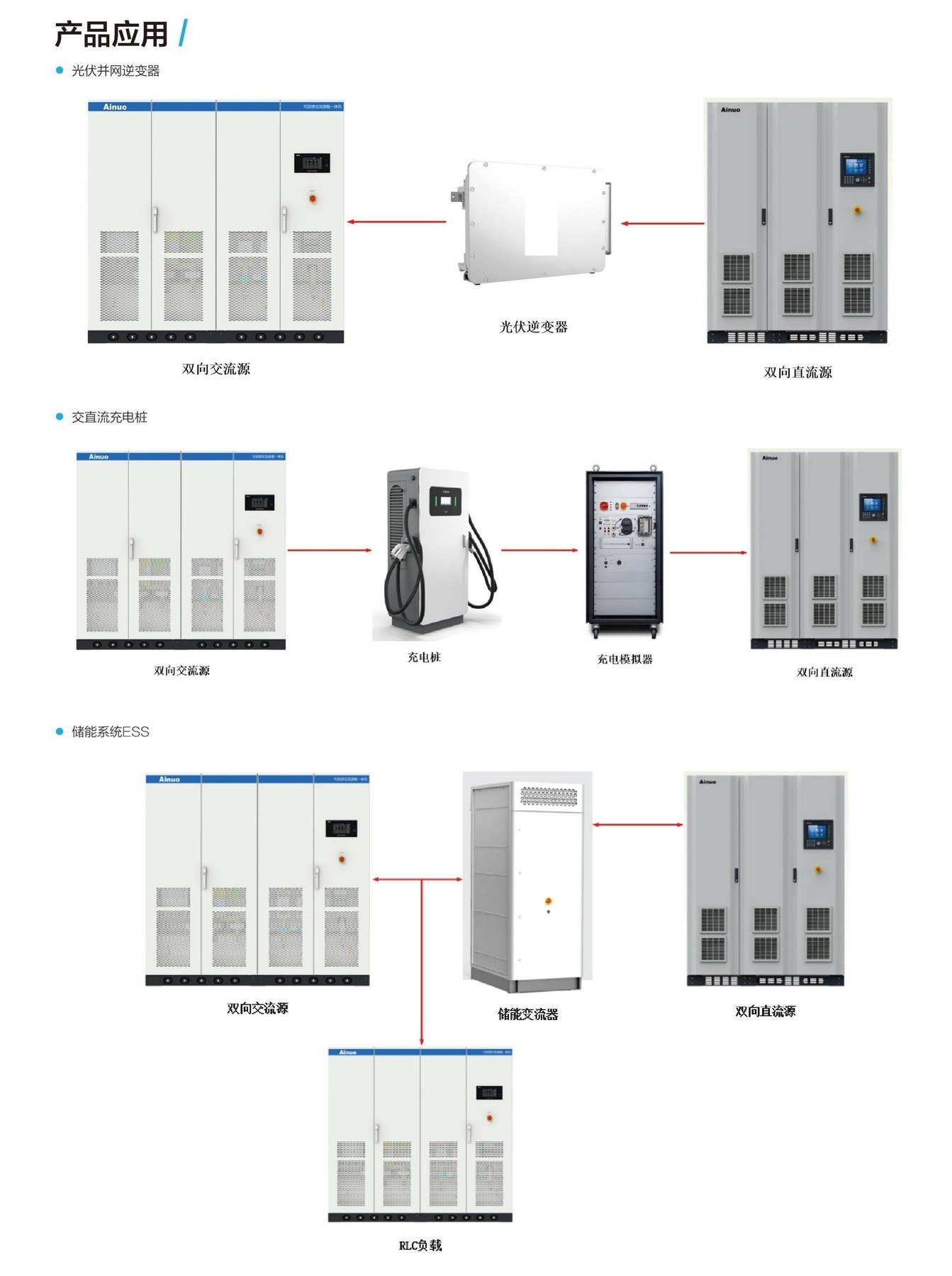

源模式能全面模拟电网特性，针对光伏、储能等新能源行业开发，适用于接入电网的设备做电网适应性测试，可输出平稳的电压和频率，也可按照相关标准要求，按需提供电压变化、频率变化、谐波、
间谐波、不平衡、闪变等多种电能质量特性的供电环境。
载模式具备CCICRICPICS/RLC等多种模式，可模拟RLC、整流性、开关性等负载，与传统无源负载相比，交流电源和负载功能二合一，电能回馈电网，大幅节约客户采购成本及能源的同时，更符合低碳社会的时代需求。
核心参数
• 电源容量 300kVA：400kVA至1.5MVA
• 输入参数 功率因数"1：>0.99
• 电压：三相四线（ABC+PE）；相电压220V±34V，线电压380V±60V，频率50/60Hz±3Hz
• 电流失真度1：<3%（额定条件下)
• 电压、频率：相电压：0.0~450.0V；频率40.00~70.00Hz
• 尺寸(W*H*Dmm)：2400*1900 / 3400*1900…
功能特性
• 内置多种RLC网络模型，可灵活调节参数以模拟线性负载特性
• 具备模拟非线性负载特性
• 电源输出电压摆率＞1V/us，可真实模拟电网1ms中断测试
• 电源支持同型号并机扩容≥8台，且并机后的性能、精度与单机相当
• 电源支持2-50次谐波叠加：间谐波1-3000Hz，支持编辑波形自定义（正弦、三角波、自定义波形）
• 具备闪变、高低压穿越、三相不平衡等功能
• 满足跟网型、构网型储能变流器测试需求
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANBGL系列 可回馈交流源载一体机 详细指标
7 个型号 · 三相 · 400kVA至1.5MVA · 0.01V至450V电压
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | ANBGL400T-450 | ANBGL500T-450 | ANBGL600T-450 | ANBGL750T-450 | ANBGL1000T-450 | ANBGL1200T-450 | ANBGL1500T-450 |
| 电源容量 300kVA | 400kVA | 500kVA | 600kVA | 750kVA | 1000kVA | 1200kVA | 1500kVA |
| 电压 | 三相四线（ABC+PE）；相电压220V±34V，线电压380V±60V，频率50/60Hz±3Hz | ||||||
| 回馈功能 | 具备能量回馈电网功能 | ||||||
| 输入参数 功率因数"1 | >0.99 | ||||||
| 电流失真度1 | <3%（额定条件下) | ||||||
| 效率 | >90% | >92% | >94% | ||||
| 输出模式 | 三相四线标准模式、三相不平衡模式 | ||||||
| 电压、频率 | 相电压：0.0~450.0V；频率40.00~70.00Hz | ||||||
| 额定电流（有效值）(@166.6V) 600.0A | 800.0A | 1000.0A | 1200.0A | 1500.0A | 2000.0A | 2400.0A | 3000.0A |
| 电压2 | 分辨力：0.01V，精度：0.1%×满量程值 | ||||||
| 设置精度 | |||||||
| 频率 | 分辨力：0.001HZ，精度：0.01% | ||||||
| 电压2 | 分辨力：0.01V，精度：0.1%×满量程值 | ||||||
| 频率 | 分辨力：0.001HZ，精度：0.01% | ||||||
| 测量精度 | |||||||
| 电流3 | 分辨力：0.01A/0.1A/1A，精度：0.2%×满量程值 | ||||||
| 功率*4 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.3%×满量程值 | ||||||
| 频率稳定度 | ≤0.01% | ||||||
| 电压失真度5 | THD：线性负载<1%（@40-70HZ≥220V） | ||||||
| 交流输出 响应时间 | <1ms(10%-90%Umax) | ||||||
| 电压摆率 | AC>1.0V/us | ||||||
| — | 三相标准模式：120°±0.3° | ||||||
| 三相相位差 | |||||||
| — | 三相不平衡模式：0.0°~359.9°，0.1°可调 | ||||||
| 相电压波峰系数 | 1.41±0.1 | ||||||
| 源效应6 | ≤0.02% | ||||||
| 负载效应7 | ≤0.02% | ||||||
| — | 100%<输出≤110%600秒关断输出；110%<输出≤120%60秒关断输出； | ||||||
| 过载能力 | |||||||
| — | 120%<输出≤150%2秒关断输出；150%<输出立即关断输出。 | ||||||
| 保护装置 | IGBT过热，IGBT过流，变压器过热，输入过欠压，母线过欠压，输出过欠压，输出缺相，过流，过载，短路 | ||||||
| 显示方式 | 彩色液晶显示，支持触控 | ||||||
| 输出波形 | 正弦波、谐波(叠加2~50次谐波）、间谐波 | ||||||
| 暂变模式 | 具备，实现高压至低压或低压至高压的电压阶跃（暂降） | ||||||
| 闪变模式 | 具备，可调用1~39组中任意一组闪变参数 | ||||||
| 高、低（零）电压穿越模式 | 具备，可调用标准曲线或根据用户自身需要进行个性化调整 |
