艾诺仪器 AINUO

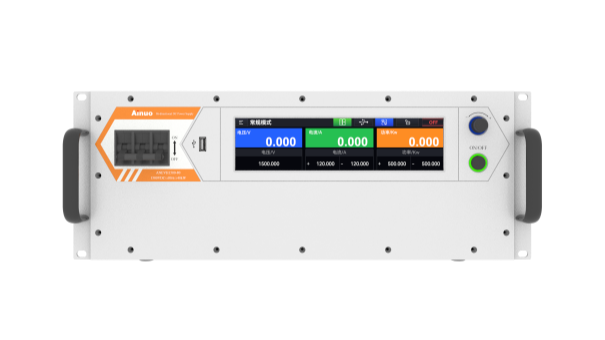

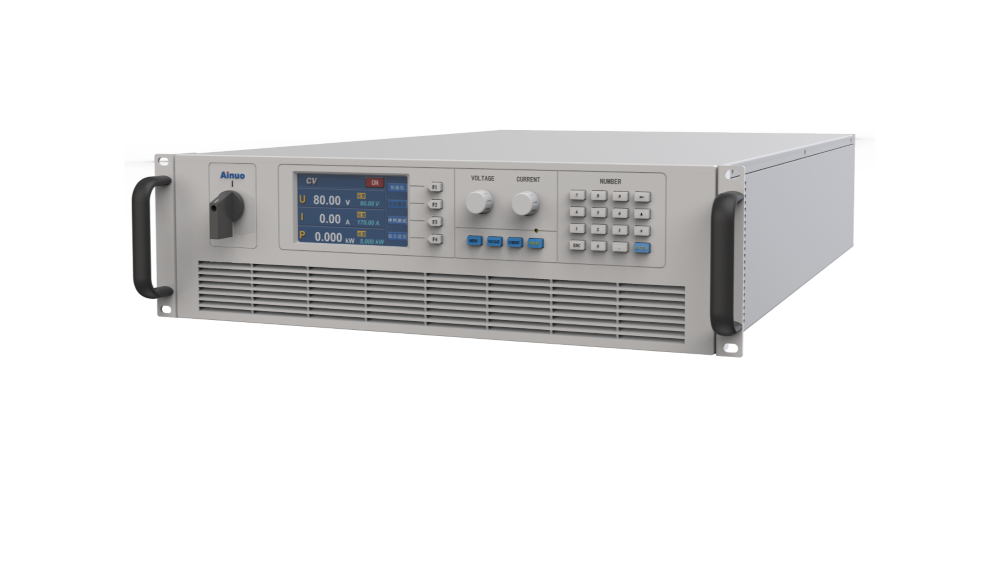

ANEVH系列 可编程双向直流电源
9 个型号 · 三相 · 75A至600A电流
产品简介
ANEVH系列是一款集直流电源和回馈式负载于一体的可编程直流电源，既可以做源，实现source功能，对外输出动率，也可以做载，实现sink功能，吸收功率并清洁的返回电网，实现标准的双象限运行。
ANEVH系列双向可编程直流测试电源全系列7个电压等级，电压等级分布覆盖0V-2250V，支持多台并机，功率可扩展至1MW。
能量双向流动，自动无缝切换，高功率密度，快速动态响应特性，内置函数发生器和标准测试曲线，可以自由产生多种波形，优异的特性和丰富的测试功能。
适用于实验室、汽车电子、新能源三电、微电网、大功率测试等多种测试场合。
核心参数
• 功率因数：20.99
• 电压：342V~528VAC / 0~100VDC…
• 输出 电流：75A至600A
• 相数：三相
• 频率：45~66HZ
• 电压分辨率：0.01V（>1000V时，0.1V）
• 重量：5kw: ≤23kg 10kw: ≤31kg / 15kw≤38kg…
功能特性
• 集源载功能于一体，3U、4U、6U标准机箱
• 高频PWM整流和双向DCDC技术，全面消除常规大功率双向电源的噪声，静音电源
• 功率密度更高、体积更小、速度更快
• 能量双向流动，正反向自动无缝切换
• 回馈效率高达95%，具有节能降耗、绿色环保的突出优势
• 电压范围：7个电压等级，覆盖0-2250V，独特的高压串联技术
• 内置函数发生器，支持任意波形产生
• 内置DIN40839、ISO-16750-2和ISO21848标准汽车功率网用电压曲线
• 电子负载功能：具备CV,CC,CP,CR,CV+CC,CV+CR,CC+CR,CV+CC+CP+CR等多种负载模式
• 可模拟多种太阳能电池的输出特性(Fill Factor)
• 可测试最大功率点追踪(MPPT)能力及效率
• 精准的电压及电流测量
• 可设置序列输出以测试光伏逆变器的操作电压范围
• 具备全面的保护功能OTP,OVP,OCP,OPP
应用场景
• 微电网、微逆变器测试：
• 汽车电机、控制器和动力电池测试：
• 燃料电池测试、燃料电池DCDC测试：
• 不间断供电电源(UPS)、车：不间断供电电源(UPS)、车载充电机(OBC)、充电桩、双向DC-DC测试
• 电解、电镀、电焊等工业测试：
• 通信供电、LED产品测试：
• 汽车电子、航空电子测试：
• 大功率测试、直流回馈负载需求场合：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANEVH系列 可编程双向直流电源 详细指标
9 个型号 · 三相 · 75A至600A电流
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | ANEVH100-170 | ANEVH100-200 | ANEVH100-340 | ANEVH100-400 | ANEVH100-510 | ANEVH100-600 | ANEVH300-75 | ANEVH300-150 | ANEVH300-225 |
| 相数 | 三相三线+PE | ||||||||
| 电压 | 342V~528VAC | ||||||||
| 输入 | |||||||||
| 频率 | 45~66HZ | ||||||||
| 功率因数 | 20.99 | ||||||||
| 电压 | 0~100VDC | 0~100VDC | 0~100VDC | 0~100VDC | 0~100VDC | 0~100VDC | 0~300VDC | 0~300VDC | 0~300VDC |
| 输出 电流 | -170A ~ 170A | -200A ~ 200A | -340A ~ 340A | 400A~400A | 510A ~ 510A | -600A~ 600A | -75A~75A | -150A~150A | -225A~225A |
| 功率 | -5kW ~ 5kw | -5kw ~ 5kw | -10kw~ 10kw | -10kw~10kw | -15kw~ 15kw | -15kw~15kw | -5kw~ 5kw | -10kw~10kw | -15kw~15kw |
| 显示方式 | 4.3时彩色LCD | ||||||||
| 电压分辨率 | 0.01V（>1000V时，0.1V） | ||||||||
| 电流分辨率 | 0.01A（1000A时，0.1A) | ||||||||
| 功率分辨率 | 0.001kW（>100kW时，0.01kw) | ||||||||
| 电压 | ≤0.05%F.5. | ||||||||
| 设置误差（编程精度） 电流 | ≤0.1%F.S. | ||||||||
| 功率 | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤1%FS | ≤1%FS |
| 电压 | ≤0.05%F.S. | ||||||||
| 测量误差（回读精度） 电流 | ≤0.1%F.S. | ||||||||
| 功率 | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤0.2%FS | ≤1%FS | ≤1%FS | ≤1%FS |
| 纹波与噪声 Vrms | 40mVrms（100v) | 100mVrms | |||||||
| 20HZ~20MHz Vpp | 250mVpp(100V) | 650mVpp | |||||||
| 负载效应 电压 | ≤0.01%Umax | ||||||||
| 电流 | ≤0.05%lmax | ||||||||
| 电压 | ≤0.01%Umax | ||||||||
| 源效应 | |||||||||
| 电流 | ≤0.01%lmax | ||||||||
| 瞬态响应时间2 | ≤2ms | ||||||||

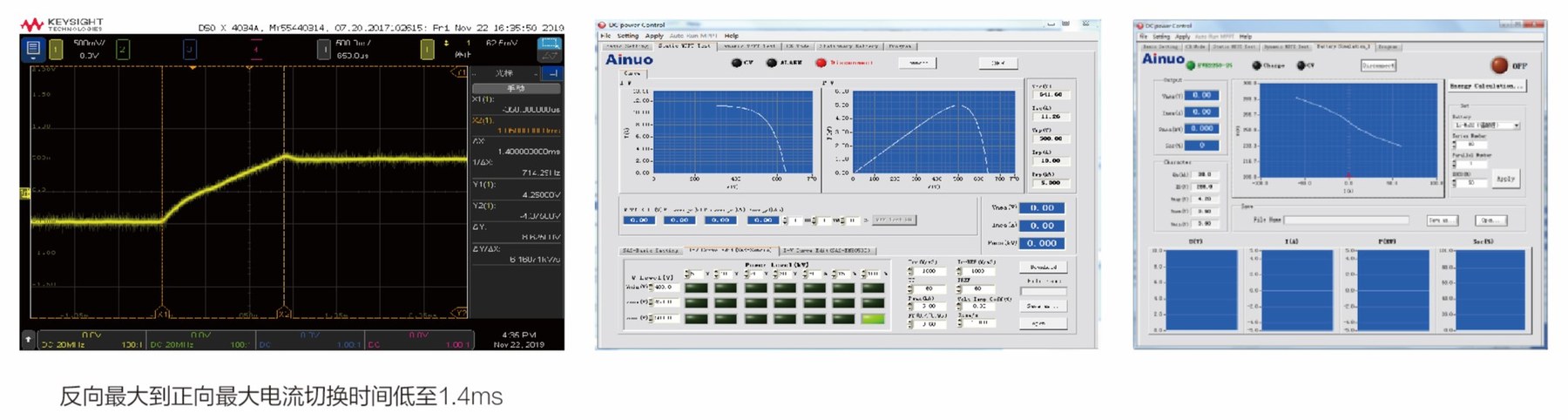

| 正反向切换速度 | 2ms（+90%-90%） | ||||||||
| 电压 | 0.05%设定值 | ||||||||
| 温漂 |
