是德科技最强大的综合型 5G 网络仿真器
一个平台同时支持多种无线接入技术，可最大限度减少系统体积和占用空间
支持非独立组网（NSA）和独立组网（SA）模式下的 5G NR
可作为 5G NSA 模式的锚点，独立支持 LTE，或是用于跨 RAT（inter-RAT）测试
支持 3G 跨 RAT 测试
380 MHz 至 6 GHz 频率范围，8 个发射机（TX）+ 4 个接收机（RX）射频端口
可扩展带宽：8Tx/4Rx @800 MHz、4Tx/2Rx @1600 MHz
集成 BBIQ 接口
内置计算机和触摸屏用户界面使其可以在桌面上使用，运行测试应用软件
支持基带衰落，可用于先进性能测试
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
类似产品
便携式、网络在箱、云端管理的 5G NR／4G／3G／IoT 设备认证测试平台，覆盖 VoNR／VoLTE、UICC 管理、数据性能与射频信令。
SPV10 V2X车载OBU设备（最高频率3GHz至6.5GHz，最大带宽≤20MHz，类别5G/移动通信）。星河智行 V2X 车载设备 SPV10 提供 C-V2X（PC5）连接功能，同时具备 WIFI、GNSS、4G Uu 等通信功能。支持包括道路安全、通行效率和信息服务在内的多种 V2V 和 V2I 应用，可以有效地为网联车辆和自动驾驶车辆提供数据服务。
SPG10 V2X路侧RSU设备（最高频率3GHz至6.5GHz，最大带宽≤20MHz，类别5G/移动通信）。星河智行 V2X 路侧设备 SPG10 提供 C-V2X（PC5）连接功能，同时具备 WIFI、GNSS、4G Uu 通信功能，支持多种 V2I / V2N 应用，并可以和信号机、摄像头、雷达、MEC 等交通设施进行深度融合，提供丰富的智能网联应用。
同厂商产品

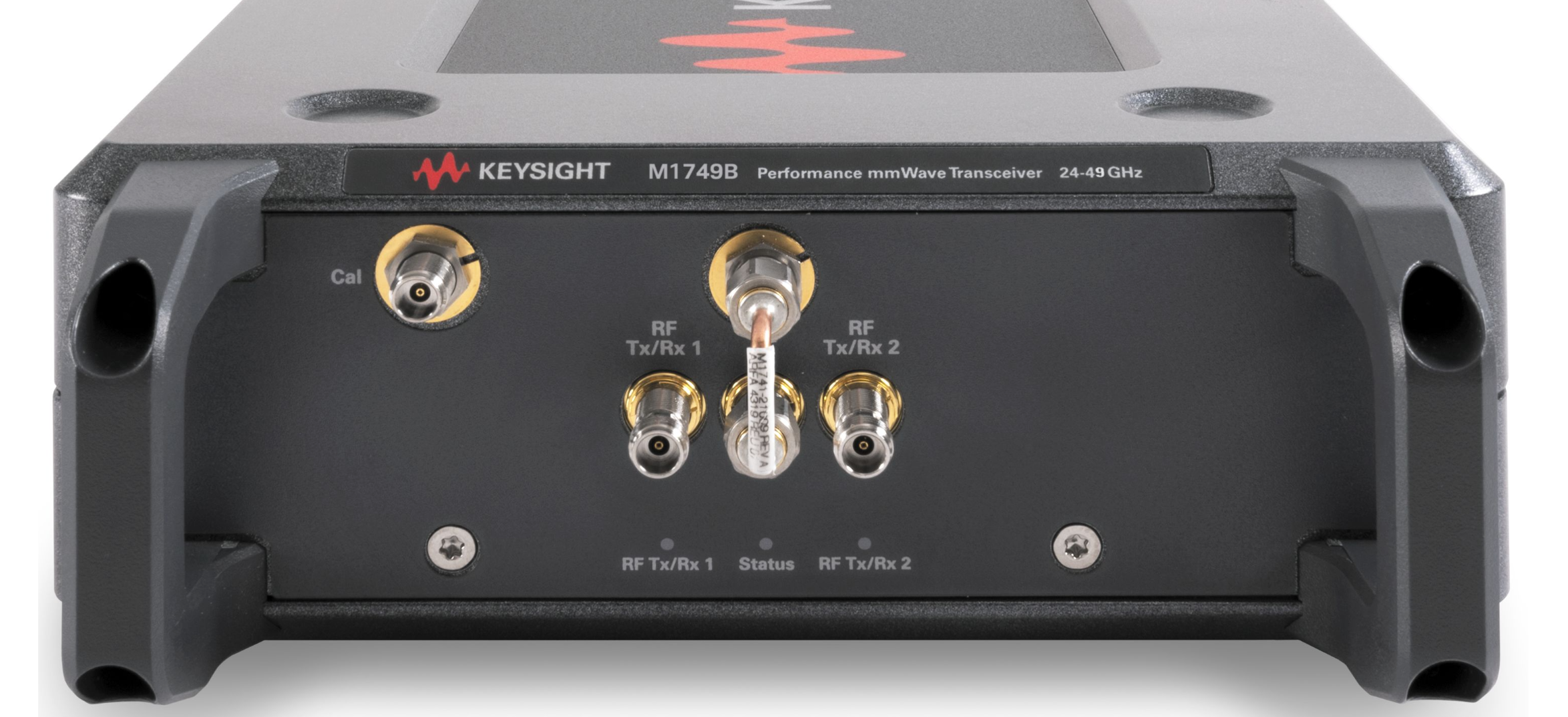

使用 M1749B 远程射频头，您只需一套硬件便能在五个毫米波频段上进行双向测试。 两个射频端口支持发射机和接收机验证。 使用一个 M1749B 远程射频头（RRH），即可在 24、28、39、40 GHz 和 47 GHz 频段进行可靠的毫米波频率空中接口测试。 您可以使用是德科技平台提供的激励和分析功能来验证 5G RFFE、基站、芯片和设备的发射机和接收机性能
通过对 UXM 5G 射频输出进行上变频，支持高中频（6-12 GHz）传导连接为 M1740A 毫米波收发信机提供本地振荡器、电源和控制功能支持多达 8 个 M1740A 毫米波收发信机，用于多到达角（AoA）测试

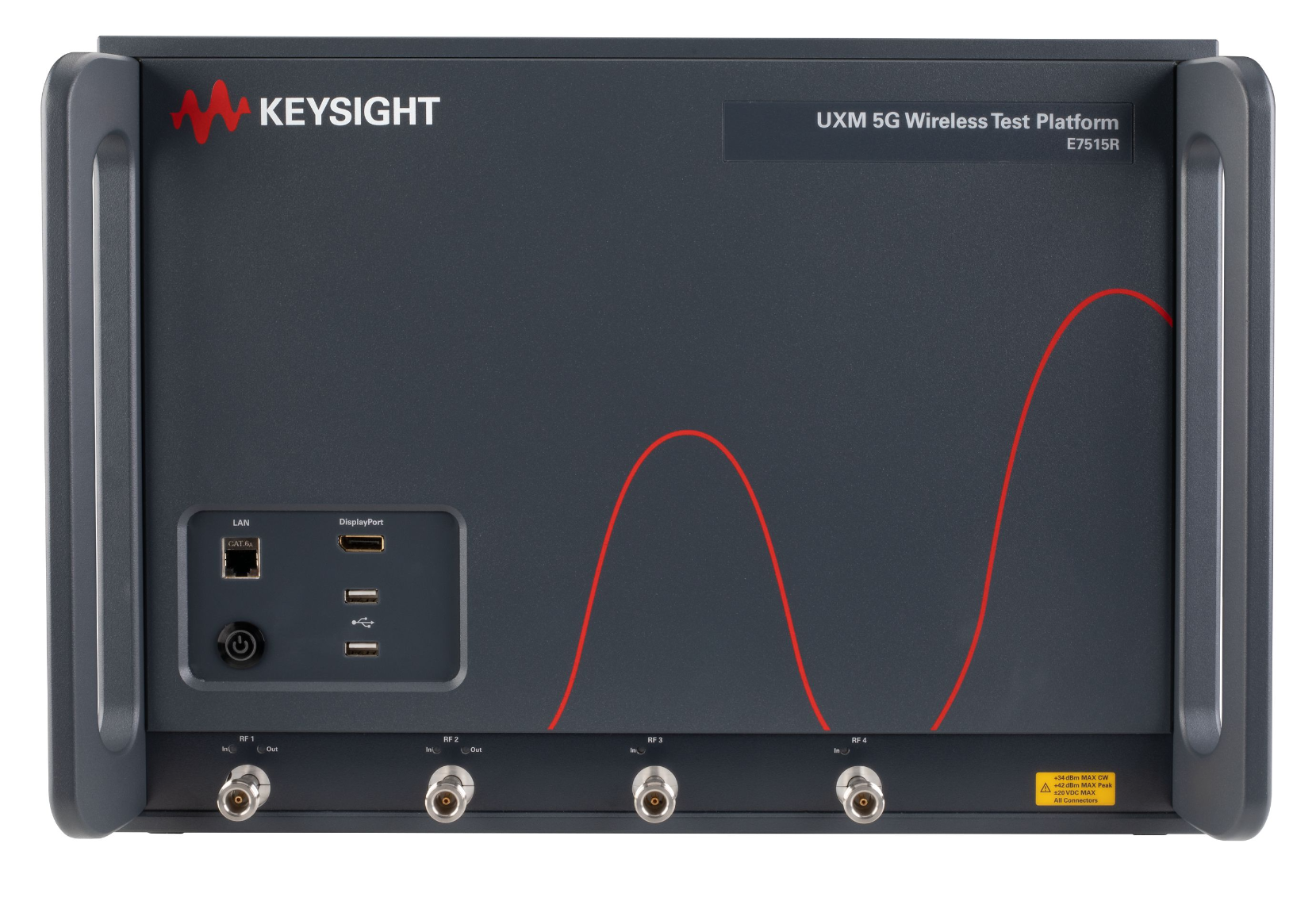

UXM系列E7515B 5G 380MHz至6/7/15GHz无线测试平台 800/1600MHz带宽|是德/KEYSIGHT (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Keysight E7515B UXM 5G 无线测试解决方案是一个高度集成的信令测试平台，支持多制式堆栈并提供了强大的处理能力和丰富的射频资源。 E7515B UXM 5G 无线测试解决方案支持最新的 3GPP 第 15 版和更高版本标准，让您能够在非独立组网（NSA）、独立组网（SA）等不同的 5G 新空口（NR）部署模式下以及 FR1 和 FR2 频段内与被测器件（DUT）建立 5G 通话。 这个解决方案可执行信令测试，检查器件的射频特性、协议合规性和功能的关键性能指标。 它还支持 LTE、eMTC 和 C-V2X 信令制式。
E7515B UXM 5G 无线测试解决方案采用高度集成的设计，外形十分紧凑，只占据很小的实验室空间。 这个解决方案在单个仪器内支持更宽广的测试范围，并具有以下功能：
5G NR 8CC DL、4 CC UL 2x2；以及 LTE 2CC
每个射频端口均提供大带宽
多到达角（AoA）测试
适用于 5G NR 和 LTE 制式的内部衰落
使用公共接口单元和远程射频头（RRH），将频率范围扩展到高中频和毫米波。

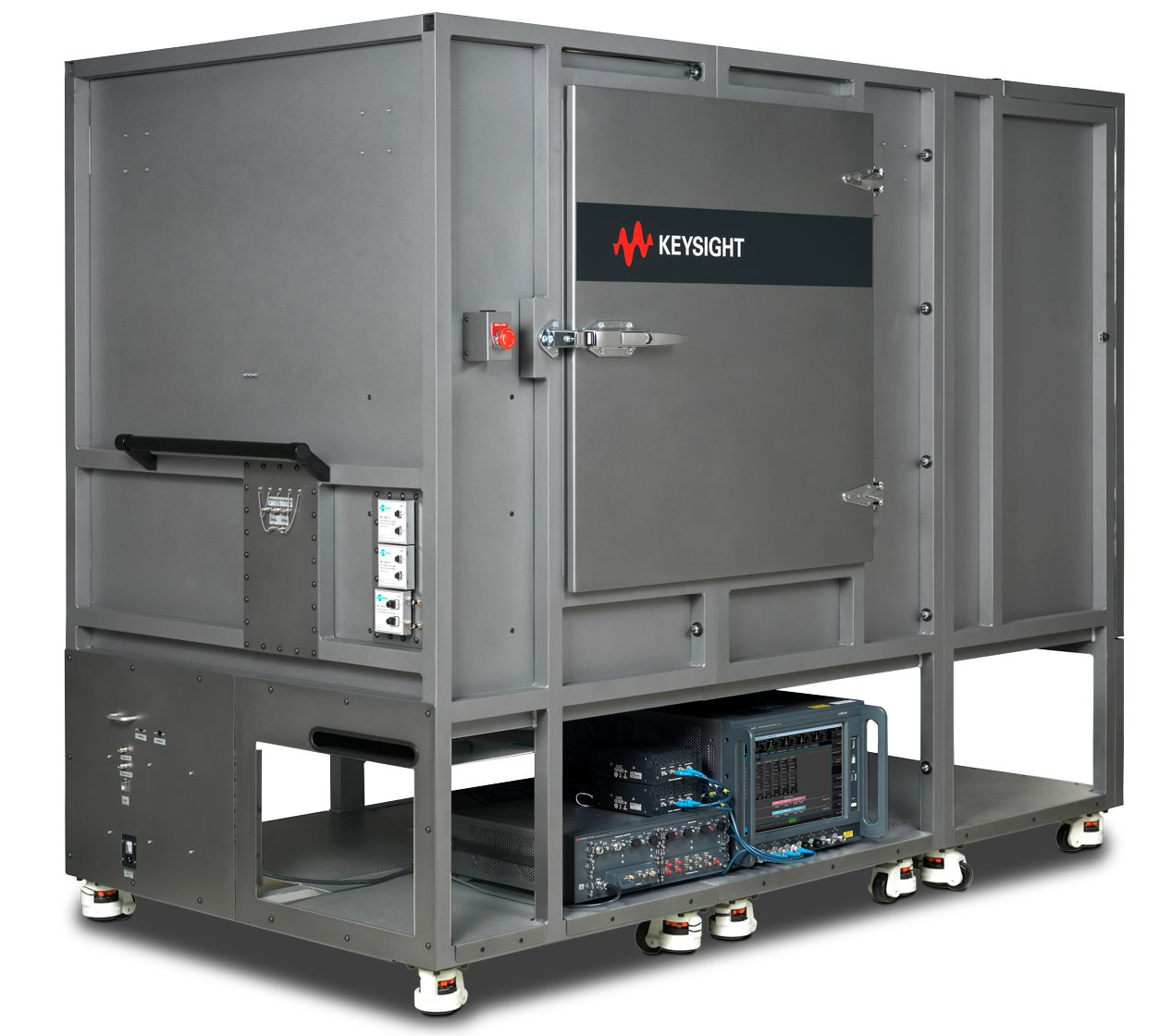

用户可以使用针对整个器件工作流程中不同测试场景设计的暗室，轻松验证被测器件的空中接口（OTA）性能。
主要技术指标
Aggregated NR Bandwidth:
200 MHz
400 MHz
800 MHz
带宽选件:
800 MHz
1600 MHz
频率范围:
380 MHz to 6 GHz
380 MHz to 7.125 GHz
380 MHz to 15 GHz
Number of RF Ports:
8 total (4 DL+UL; 4 DL only)
Technology:
5G NR
LTE
W-CDMA
GSM
RedCap
NB-IoT
Cat-M
C-V2X
WLAN
E7515B UXM 5G 测试平台软件
我们先进的测试平台软件工具可以充分发挥 E7515B 平台的作用。 这个无线测试平台软件提供了 5G NR、LTE、W-DCMA 或 C-V2X 等常用的协议栈，使您能够更快完成从早期的原型设计、开发、设计验证到一致性测试、运营商验收和大规模制造的过程，加速向市场上推出新型无线设备。
是德科技 KEYSIGHT
UXM 5G Wireless Test Platform 详细指标
Accelerate wireless device validation with UXM signaling test platforms for 5G NR, RedCap, NTN, WLAN, and beyond
详细指标
本页为厂家公布指标的**原文摘录**（英文数据手册直排，未做折算）；标注 spec./typ./char./nom. 者为原文口径词，含义见数据手册 Definition 一节。
Instrument Specifications
• Input power requirements：
• Voltage and frequency 100/120/220/240 VAC, 50/60 Hz, nominal：
• Power consumption (Fully：
• loaded configuration) 1400W max：
• Additional specifications：
• Dimensions (H x W x L)：
• • Without feet and handles 309 mm x 436 mm x 554 mm：
• • With feet and handles 323 mm x 453 mm x 554 mm：
• Weight：
• • Fully loaded configuration 42.4 kg：
• Operating temperature +10 to +40 °C, 30 g/m³ absolute humidity, 5 to 85%：
• non-condensing relative humidity：
• Storage temperature –40 to +70 °C, 50 g/m³ absolute humidity, 5 to 85%：
• non-condensing relative humidity：
• Altitude Up to 2000 m：
• EMC：
• Complies with European EMC Directive 2004/108/EC：
• • IEC/EN 61326-1：
• • CISPR Pub 11 Group 1, class A：
• • AS/NZS CISPR 11：
• • ICES/NMB-001：
• • This ISM device complies with Canadian ICES-001.：
• • Cet appareil ISM est conforme a la norme NMB-001：
• du Canada.：
• • South Korean Class A EMC declaration: This：
• equipment is Class A suitable for professional use：
• and is for use in electromagnetic environments：
• outside of the home.：
• A급 기기 (업무용 방송통신기 자재)：
• 이기기는 업무용(A급) 전자파 적합기기로서 판매자：
• 또는 사용자는 이 점을 주의하시기 바라며,：
• 가정외의 지역에서 사용하는 것을 목적으로 합니다.：
• Mechanical resistance EN60068-2-6, EN60068-2-27, EN60068-2-64：
• Safety：
• Complies with European Low Voltage Directive：
• 2006/95/EC：
• • IEC/EN 61010-1, 3rd edition：
• • Canada: CAN/CSA C22.2 No. 61010-1012：
• • USA: UL std no. 61010-1, 3rd Edition：
• • Acoustic statement (European Machinery Directive：
• 2002/42/EC, 1.7.4.2u)：
• • Acoustic noise emission, LpA < 70 dB, Operator：
• position, Normal operation mode, Per ISO 7779：
• Harmonics：
• Attenuation of 2 nd harmonic all RF_in/ RF_out ports：
• • 380 MHz to 4 GHz, power < –10 dBm > 30 dBc nominal：
• • > 4 GHz to 6 GHz, power < –10 dBm > 45 dBc nominal：
• Attenuation of 3 rd harmonic all RF_in/ RF_out ports：
• • 380 MHz to 4 GHz, power < –10 dBm > 40 dBc nominal：
• • > 4 GHz to 6 GHz, power < –10 dBm > 55 dBc nominal：
• Page 6：
• Find us at www.keysight.com：
• Instrument Specifications (Continued)：
• RF connections：
• RF_in/ RF_out ports N-type female, 50 Ω nominal：
• Other connectors and interfaces：
• Display/Manual user interface：
• 15.4 in (391 mm) active matrix, color,：
• 1280 x 800-pixel resolution TFT-LCD flat：
• panel display with touch panel controls：
• USB ports：
• • Front panel 2x USB 2.0：
• • Rear panel 2x USB 3.0：
• LAN (local area network) ports：
• One external, 1 Gbps, LAN port rear panel：
• One external, 1 Gbps, LAN port front panel：
• Digital data acquisition：
• General memory budgets and considerations：
• • Available memory (capture and/or：
• playback) 16 GB total：
• Signal acquisition：
• • IQ data acquisition channels 4 (one per UL RF_in port)：
• • Samples rates 122.88 and 1228.8 MSa/s：
• • Maximum sample storage 1 GSa per UL RF_in port：
• Maximum capture size 4 GB per channel：
• Trigger control Immediate and external：
• Analyzer bandwidth 100 MHz bandwidth (122.88 MSa/s)：
• 800 MHz bandwidth (1228.8 MSa/s)：
• Channel emulation：
• Antenna configuration 1x1, 1x2, 1x4, 1x8, 2x1, 2x2, 2x4, 2x8,：
• 4x1, 4x2, 4x4, 4x8, 8x1, 8x2, 8x4, 8x8：
• Gaussian noise generator：
• Independent channels 8：
• RF_IN/ RF_OUT port Configured via RFIO：
• Digital frequency offset –400 MHz+BW Noise/2 to 400 MHz-BW Noise/2：
• Continuous wave generation：
• Independent channels 8：
• RF_IN/ RF_OUT port Configured via RFIO：
• Digital frequency offset –400 to 400 MHz：
• Arbitrary wave generation：
• Independent channels 8：
• Antenna output Configured via RFIO：
• Digital frequency offset：
• • Bandwidth 100 MHz –350 MHz to 350 MHz：
• Memory allocation for arbitrary wave：
• generation 16 GB (shared with digital data acquisition)：
• Waveform sampling rate：
• • Bandwidth 100 MHz 122.88 MSa/s：
• Maximum waveform file size 4 GB：
• Waveform play modes Single, continuous：
• Page 7：
• Find us at www.keysight.com：
• Instrument Specifications (Continued)：
• Time base：
• Standard frequency reference：
• • Maximum frequency drift ± 50 ppb/2 years typical：
• • Warm-up time 30 min：
• External clock time reference：
• Connector type SMA connector 10 MHz IN, rear panel：
• Frequency：
• • Sine wave 10 MHz：
• • Square wave (greater than 40% ON：
• duty cycle) 10 MHz：
• • Input voltage range 0.4 to 2 Vpp：
• • Impedance 50 Ω nominal：
• Format alignment trigger：
• External connector SMA Channel 0：
• Trigger duration configurable according to：
• format Samples resolution = (1 / 30.72) x 10 -6：
• • VZW 5GTF 1 to 2 31 -1 samples：
• Trigger offset delay In terms of 1/6 of the period of the sample：
• Trigger period configurable according format：
• • VZW 5GTF 1 to 2 31 -1 samples：
• Generic trigger：
• External connector SMA channel 1, 2, 3 (Input, Output)：
• Arm channel for receiving trigger Only input channels：
• External trigger generation Only output channels：
• Warranty and calibration：
• Standard warranty One year：
• Recommended calibration cycle One year：
• Verizon 5GTF Measurements：
• Modulation and channels：
• Signal structure TDD (with appropriate license)：
• Signal bandwidth 100 MHz：
• VZW 5GTF signal generation：
• Error vector magnitude (EVM)：
• 100 MHz 5GTF PDSCH signal with full allocation modulation = 64 QAM; power = –20 dBm：
• • 300 MHz to 3.5 GHz < 1 % RMS nominal：
• • > 3.5 GHz to 6 GHz < 1 % RMS nominal：
• VZW 5GTF power measurements：
• Level range (BW 100 MHz, OFDM, 64 QAM) –45 to +30 dBm, RMS (only if PAPR < 12 dB)：
• Residual EVM (100 MHz bandwidth) < 1.5% RMS nominal at –20 dBm input：
• power：
• Page 8Find us at www.keysight.com：
• This information is subject to change without notice. © Keysight Technologies, 2019 - 2021, Published in USA, April 13, 2021, 5992-3811EN：
• Learn more at: www.keysight.com：
• For more information on Keysight Technologies’ products, applications or services,：
• please contact your local Keysight office. The complete list is available at:：
• www.keysight.com/find/contactus：
• 5G NR Measurements：
• Modulation and channels：
• Signal structure TDD (with appropriate license)：
• Signal bandwidth 100 MHz：
• 5G NR signal generation：
• Error vector magnitude (EVM)：
• 100 MHz 5G NR PDSCH, signal modulation = QPSK; power = –10 dBm：
• • 300 MHz to 6 GHz < 1 % RMS nominal：
• Edition 6.：
资源下载
以上规格取自是德科技（KEYSIGHT）E7515B 官方英文数据手册；产品定位与功能描述取自是德科技官网该产品页。
