    R&S®SMW100A 100kHz至6/7.5/12.75/20/31.8/40/44/GHz矢量信号发生器 1GHz调制带宽|罗德与施瓦茨 (在产)

    频率范围：100  kHz至6/7.5/12.75/20/ 31.8/40/44 GHz

    输出功率：-120 dBm至+18 dBm

    相位噪声：<-129dBc@1GHz@10kHz

    谐波：<-55dBc(f>3.5GHz)

    最高1 GHz内部射频调制带宽

    出色的调制频率响应、误差矢量幅度 (EVM)和邻道功率比(ACPR)

    面向FR1和FR2的5G NR信号生成

    可满足未来的WLAN射频频率和调制 带宽要求

    触摸屏和框图保证操作便

    参考价格 ：

    厂家：罗德与施瓦茨|Rohde & Schwarz （收录42个产品）

    产地：德国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    具备毫米波测试功能的中档矢量信号发生器

    © Rohde & Schwarz; R&S®SMM100A Vector Signal Generator | 矢量信号发生器 (rohde-schwarz.com.cn)宣传手册中文


    R&S®SMM100A 矢量信号发生器在 100 kHz 至 44 GHz 的频率范围内提供优越的射频特性。这款仪器覆盖现有无线标准所使用的 6 GHz 以下的频段、
    新定义的最高 7.125 GHz 的 5G NR FR1 和 Wi-Fi 6E 频段以及最高 44 GHz 的 5G NR FR2 频段。
    R&S®SMM100A 内置基带发生器，支持最高 1 GHz 的射频调制带宽。因此，该仪器能够按照通用无线标准的要求生成数字调制宽带信号。R&S®SMM100A 能够充分满足未来的带宽要求。


    先进的中档矢量信号发生器需要满足严格的要求。R&S®SMM100A为用户提供灵活的选件概念、毫米波范围内的出色信号质量和高性价比。R&S®SMM100A矢量信号发生器在同类仪器中率先具备了毫米波测试功能。

    R&S®SMM100A矢量信号发生器在100kHz至44GHz的整个频率范围内提供优越的射频特性。这款仪器覆盖现有无线标准使用的6GHz以下的频段、新定义的最高7.125GHz的5G NRFR1和Wi-Fi6E频段以及最高44GHz的5G NRFR2频段。

    R&S®SMM100A的内部基带发生器支持最高1GHz的射频调制带宽。因此，信号发生器能够按照通用无线标准的要求生成数字调制宽带信号。R&S®SMM100A能够充分满足未来的带宽要求。

    R&S®SMM100A可以根据相关测试要求配置用于生产应用和开发任务。这款解决方案经济实惠，能够结合任意波形发生器(ARB)回放预先定义的波形。可选的基带发生器还可在需要时提供实时功能。发生器上可直接进行相关设置,无需使用外部软件即可生成复杂信号。

    R&S®SMM100A矢量信号发生器还采用非常灵活的选件概念。例如,用户可以随时使用激活码轻松激活仪器的数字基带标准或升级射频调制带宽，以便满足未来要求。



    优越的信号性能

    验证被测设备(DUT)的性能,需要使用信号质量优于DUT的信号发生器。这种性能的判定指标是单边带(SSB)相位噪声、误差矢量幅度(EVM)和邻道功率比(ACPR)。但是，整个信号带宽范围内的幅度和相位频率响应也是重要的性能标准。R&S®SMM100A在这些方面都非常出色。

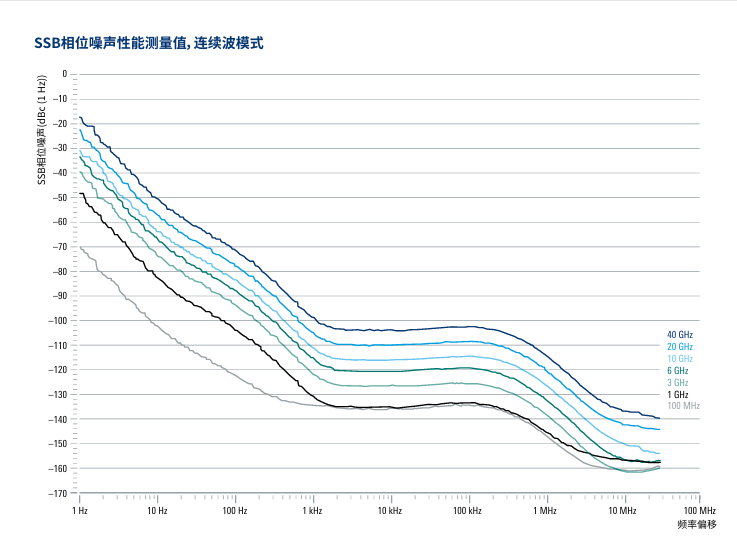

    优越的SSB相位噪声和EVM性能

    R&S®SMM100A矢量信号发生器在1GHz射频频率和20kHz偏移下的SSB相位噪声小于-129 dBc/Hz(规格值)。典型值为-134dBc/Hz,进一步降低了5dB。R&S®SMM100A具有出色的射频性能，不仅能用作本地振荡器(LO)信号源，在高频范围中还具有一流的调制特性。例如，在28GHz射频频率下,针对符合3GPP测试模型(TM)3.1的100 MHz 5G NR信号,R&S®SMM100A可提供小于-42dB(0.8%)的卓越EVM性能。



    非常平坦的频率响应

    调制带宽内的信号频率响应同样会显著影响可实现的EVM性能,对于单载波信号更是如此。因此,需要尽量在发生器的整个射频频率范围内降低幅度和相位频率响应。

    R&S®SMM100A通过智能方式补偿对频率响应产生的内部影响。因此，在整个1GHz的射频调制带宽范围内，R&S®SMM100A测得的幅度频率响应小于0.4dB。

    优异的ACPR/ACLR性能

    R&S®SMM100A在开发时特别注意减少有害失真，以实现最佳邻道功率比(ACPR)。符合3GPP TM1.1的10 MHz LTE测试信号在相邻信道的ACLR是-69dBc。



    出色的基带能力

    内部实时信号生成

    R&S*SMM100A的内部基带提供非凡的实时功能。用户可以直接在仪器上针对所有重要的数字通信标准配置和生成符合标准的信号，包括5GNR、LTE、WLAN和许多其他标准。这无需使用外部信号生成软件。配置菜单结构清晰,简化了仪器操作,有助于加快完成测量任务。

    任意波形发生器

    任意波形发生器特别适合生产中的应用。仪器上可以加载和回放R&S®WinIQSIM2模拟软件生成的波形。仪器还支持用户的特定波形。R&S®SMM100A的存储深度高达2Gsample,最大采样率为1.2Gsample/s,性能非凡。

    多段模式是另一种ARB功能，能够快速切换不同的基带信号，显著加快测试序列的运行速度。

    自定义数字调制

    R&S*SMM100A还能够使用预定义的调制类型和高达600 Msymbol/s的符号率轻松生成自定义的数字调制信号。除了标准的伪噪声(PN)数据之外，仪器还可以加载用户的特定数据列表，并能应用各种可配置的滤波器。仪器还为GSM和Bluetooth等各种数字标准提供预先配置的设置。


    轻松扩展

    频率选件

    R&S®SMM100A提供各种频率选件,最大频率为44GHz。用户可以准确配置R&S®SMM100A来满足自己的实际测试要求。例如,仪器可以在最高44GHz的5GNR频率范围FR1和FR2生成信号。配备7.5GHz选件后，还可以准确覆盖Wi-Fi6E的相关频率范围。

    使用激活码扩展带宽和ARB内存

    R&S®SMM100A标配120MHz的最大射频调制带宽。用户可以根据要求安装许可密钥将带宽扩展至1GHz。仪器的ARB内存也可以从64Msample灵活扩展至最高2Gsample。

    限时许可和波形包

    除了永久软件许可之外，仪器还提供为期三个月、六个月或十二个月的限时许可，以低成本方式为小型项目提供支持。如果只需要几个符合不同标准的测试信号，可以选择不同大小的波形包。一经注册，波形可永久多次使用。

    浮动许可证

    生产环境中的许多测试流程有时会并行运行。专门用于特定仪器的测量选件在一定程度上并不会被使用。许可服务器针对这种问题提供了一种解决之道。所有可用许可证集中存储在服务器中。各种仪器在需要时访问许可池即可。这有助于减少必要许可证的数量,同时降低了成本。


    移动通信标准

    R&S*SMM100A配备各种可用的信号生成选件，能够根据重要的无线通信标准生成测试信号。这款仪器尤其适合生成符合标准的5GNR信号。配备R&S®SMM-B1044频率选件后，仪器可以覆盖最高7.125GHz的FR1和最高44GHz的FR2频率范围。使用R&S®SMM-K525选件将带宽扩展至1GHz后，仪器能够满足5G应用中不断提高的信号带宽要求(特别是FR2频率范围和载波聚合的相关要求)。R&S®SMM100A信号发生器具有出色的信号质量，非常适合所有频率范围内5GNR基站的传导和OTA一致性测试。

    用户可以使用预定义的测试模型和固定参考信道(FRC)。仪器提供测试用例向导，能够轻松配置符合3GPP要求的5GNR和LTE基站收发机一致性测试。用户选择所需的一致性测试用例之后，向导会自动配置所有信号参数和R&S®SMM100A的其他设置。



    支持下一代Wi-Fi标准

    当前的WLAN标准IEEE 802.11ac和IEEE 802.11ax在6 GHz以下的频率范围使用160MHz的最大信号带宽。但是,WLAN同样遵循更高频率和更大带宽的趋势。Wi-Fi6E将使用5.8GHz至7.125 GHz的频率范围。IEEE802.11be等未来的WLAN标准早已规定320MHz的信号带宽。

    R&S®SMM100A在320 MHz信号带宽下的EVM低于-50dB,满足信号质量的相关要求。结合最高7.5GHz的R&S®SMM-B1007频率选件和将带宽扩展至500 MHz的R&S®SMM-K524选件后,R&S*SMM100A信号发生器非常适合元器件、模块和设备的WLAN测试。



    包络跟踪

    智能手机和战术电台等设备中的功率放大器越来越多地支持包络跟踪(ET)，以便降低功耗并提高效率。用于功率放大器测量的典型测试装置至少包括一个信号发生器和一个频谱分析仪。要进行包络跟踪，需要使用一个额外的发生器，以便为直流调制器提供包络信号。

    通过一台仪器提供射频和包络信号

    R&S®SMM100A配有R&S®SMM-K540包络跟踪选件,能够生成射频信号和相应的包络信号。包络信号通过基带信号实时生成。因此，可以使用用户的任何特定I/Q信号和5GNR或LTE等受支持的无线通信信号。

    在单个仪器中生成射频信号和包络信号,有助于准确调整两个信号之间的延时。

    R&S*SMM100A能够按皮秒实时调整延时,满足相应的严苛要求，例如20MHzLTE信号的精度优于1ns。

    包络信号整形可优化功率放大器，以提高效率或线性度。



    R&S®SMM100A 矢量信号发生器，前视图

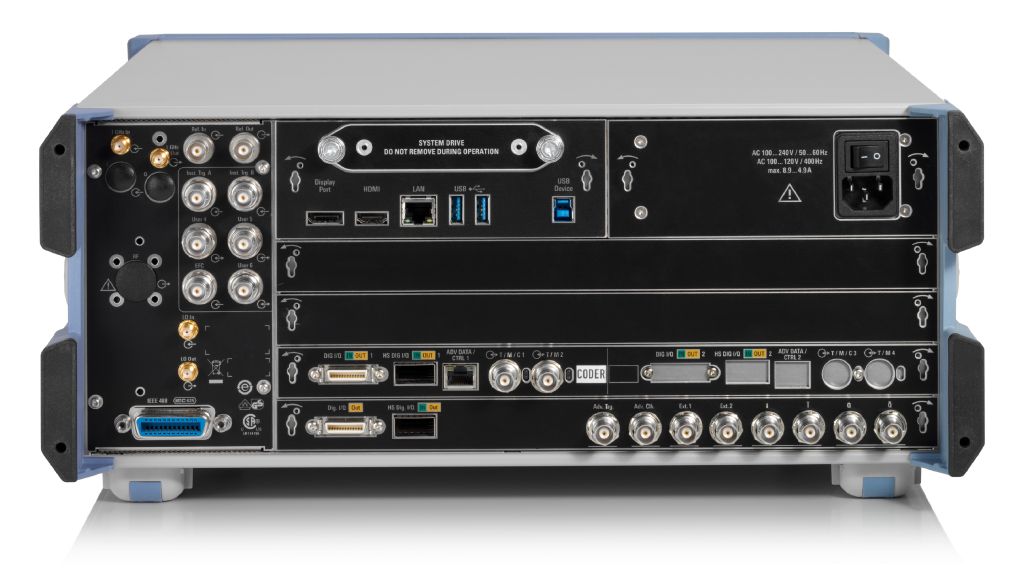

    R&S®SMM100A 矢量信号发生器，后视图






    R&S®SMM100A Vector Signal Generator - Specifications


    Technical specifications of the R&S®SMM100A vector signal generator.
