ST6000-A 26.5GHz射频元器件测试系统 最高16端口|极致汇仪

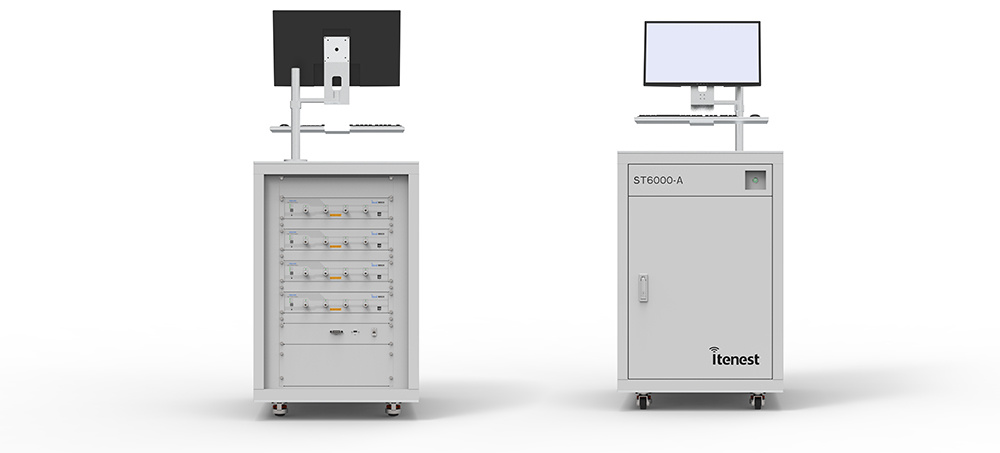

ST6000-A 26.5GHz射频元器件测试系统 最高16端口|极致汇仪 产品图 1

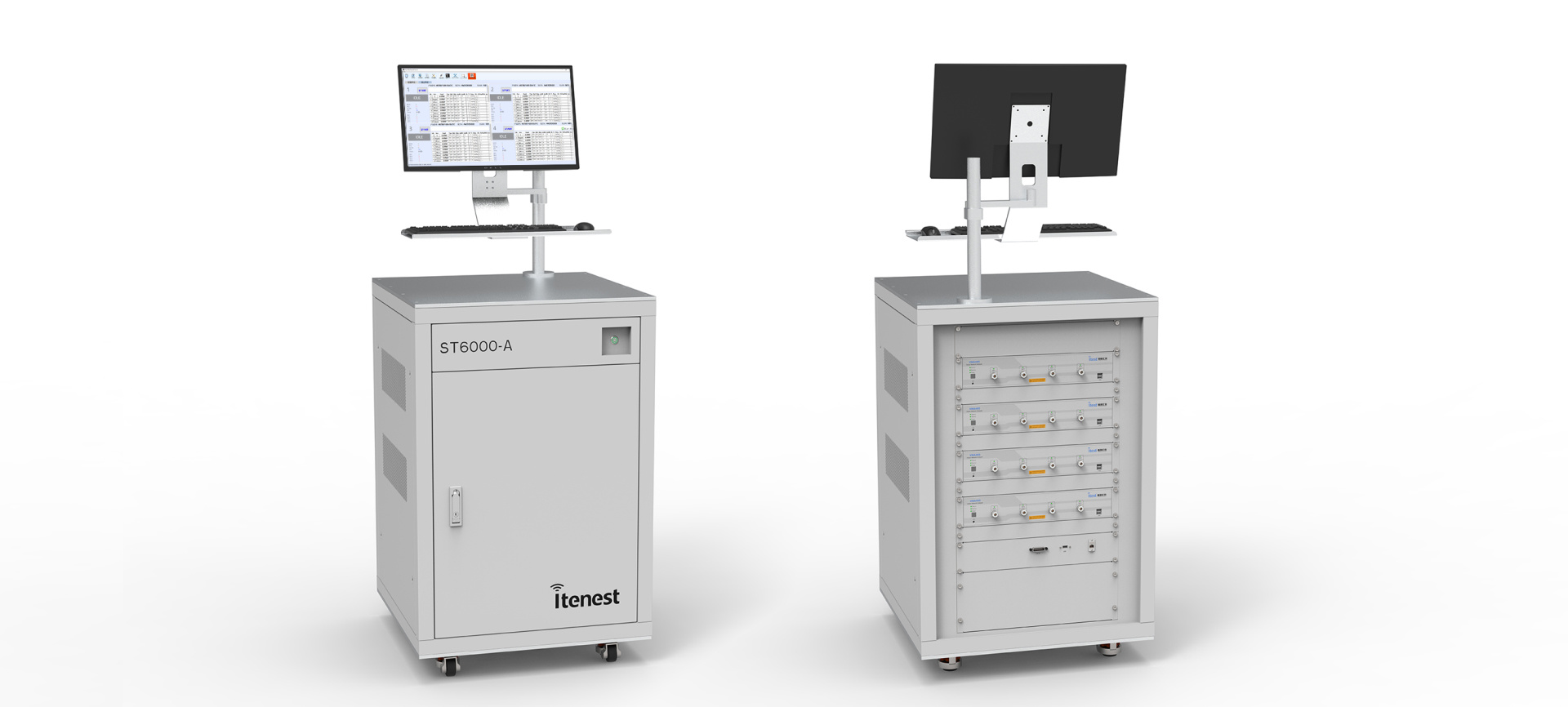

ST6000-A 26.5GHz射频元器件测试系统 最高16端口|极致汇仪 产品图 2

ST6000-A 26.5GHz射频元器件测试系统 最高16端口|极致汇仪 (在产)

面向LTCC、SAW、BAW滤波器的CP、FT测试

测量频率可选配,最高可达26.5GHz,性能和业界标杆看齐

最大可支持16 Ports,8 Sites并行测试,针对ATE场景深度优化了测量速度,UPH业界领先

丰富的外设接口,可与各种类型的Handler、Prober对接

方便易用的测试管理系统,灵活适配客户的DUT和MES系统

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

极致汇仪
ST6000-A 射频元器件测试系统
最高 26.5GHz · 16 端口 · 8 site 并行 · LTCC/SAW/BAW 滤波器 CP、FT 测试
产品简介
ST6000-A 不是一台仪表,是一套完整的测试系统:射频测量单元、分选机与探针台的交互、数据统计与分析三部分装在一起,面向 LTCC、SAW、BAW 滤波器的 CP(晶圆级)与 FT(成品级)测试。
测量频率可选配,最高 26.5GHz,够到滤波器谐波抑制的测试需求。射频部分集成的是极致汇仪自研的高精度 VNA 模块,不是外购仪表的拼装。
这类系统的价值不在单台仪器的指标,在节拍:官方给的数是测试 UPH 领先同类方案约 20%,产线上这就等于少开一条线或者少买一台分选机。
并行能力:最多 16 个端口,单工器可以 8 site 并行,双工器也能 8 site 并行。外设接口给了 GPIB、TTL、LAN,市面上的 Handler 和 Prober 基本都能对接。
软件部分是它跟纯仪表方案的另一处差别:权限管理、测试 Plan 管理、数据统计分析、防呆、预警、分 Bin 都在一套系统里,MES 侧只要接一个口。
核心参数
• 测量频率:可选配,最高 26.5GHz
• 端口数:最大 16 个
• 并行能力:单工器 8 site · 双工器 8 site
• 射频单元:集成自研高精度 VNA 模块
• 外设接口:GPIB、TTL、LAN
• 对接设备:各类 Handler、Prober
• 软件功能:权限管理、测试 Plan、数据统计分析、防呆、预警、分 Bin
• 适用器件:LTCC、SAW、BAW 滤波器
• 测试环节:CP(晶圆级)与 FT(成品级)
功能特性
• 完整方案:射频测试、分选机/探针台交互、数据分析三块打包,不用自己集成
• 8 site 并行:16 端口支持单工器或双工器各 8 site 同时测
• 自研 VNA 模块:高动态范围、低迹线噪声的测量单元在系统内部,指标与台式矢网同源

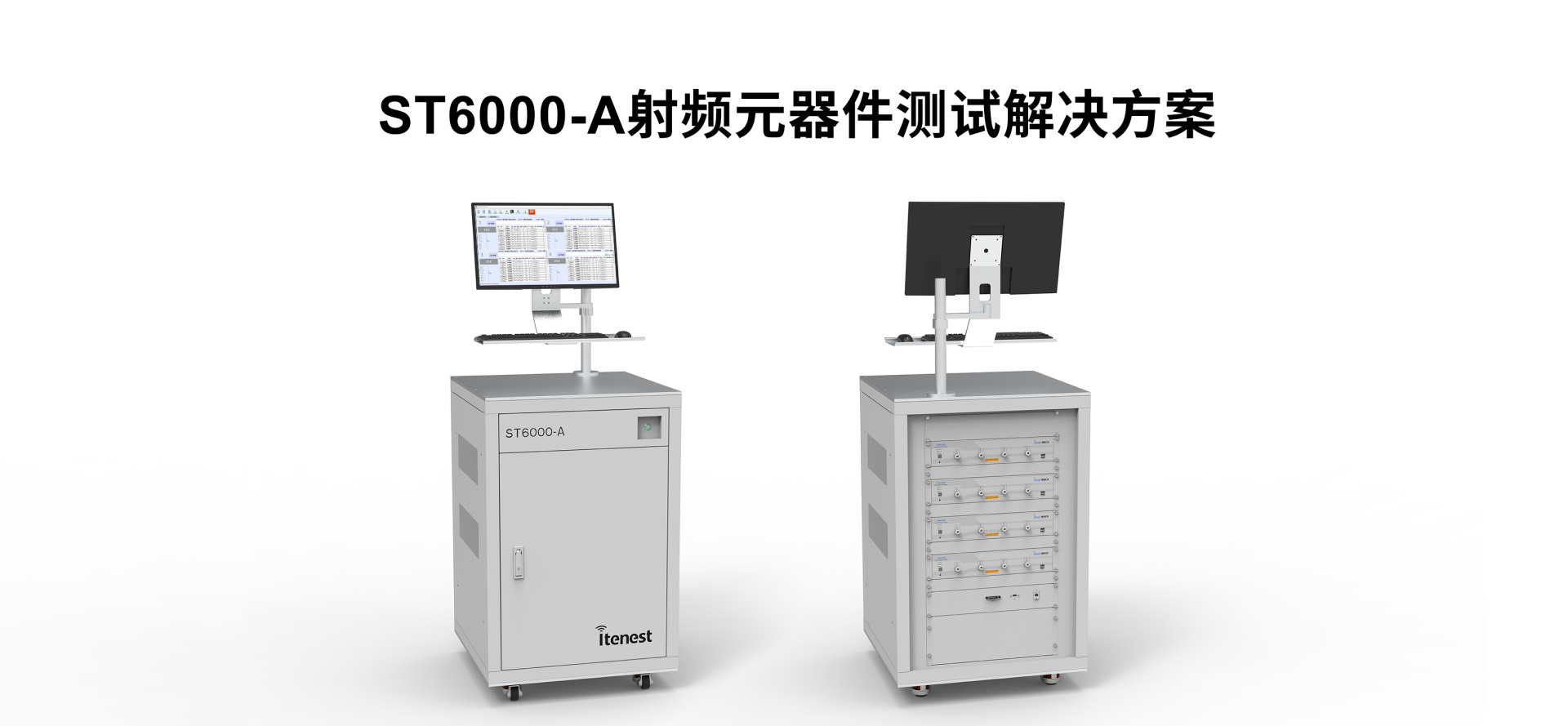

ST6000-A 测试系统

• 节拍优化:针对 ATE 场景深度优化,UPH 领先同类方案约 20%
• 外设接口:GPIB、TTL、LAN 三种,Handler 与 Prober 都能接
• 测试管理:测试 Plan 可按 DUT 配置,换型号改 Plan 不改程序

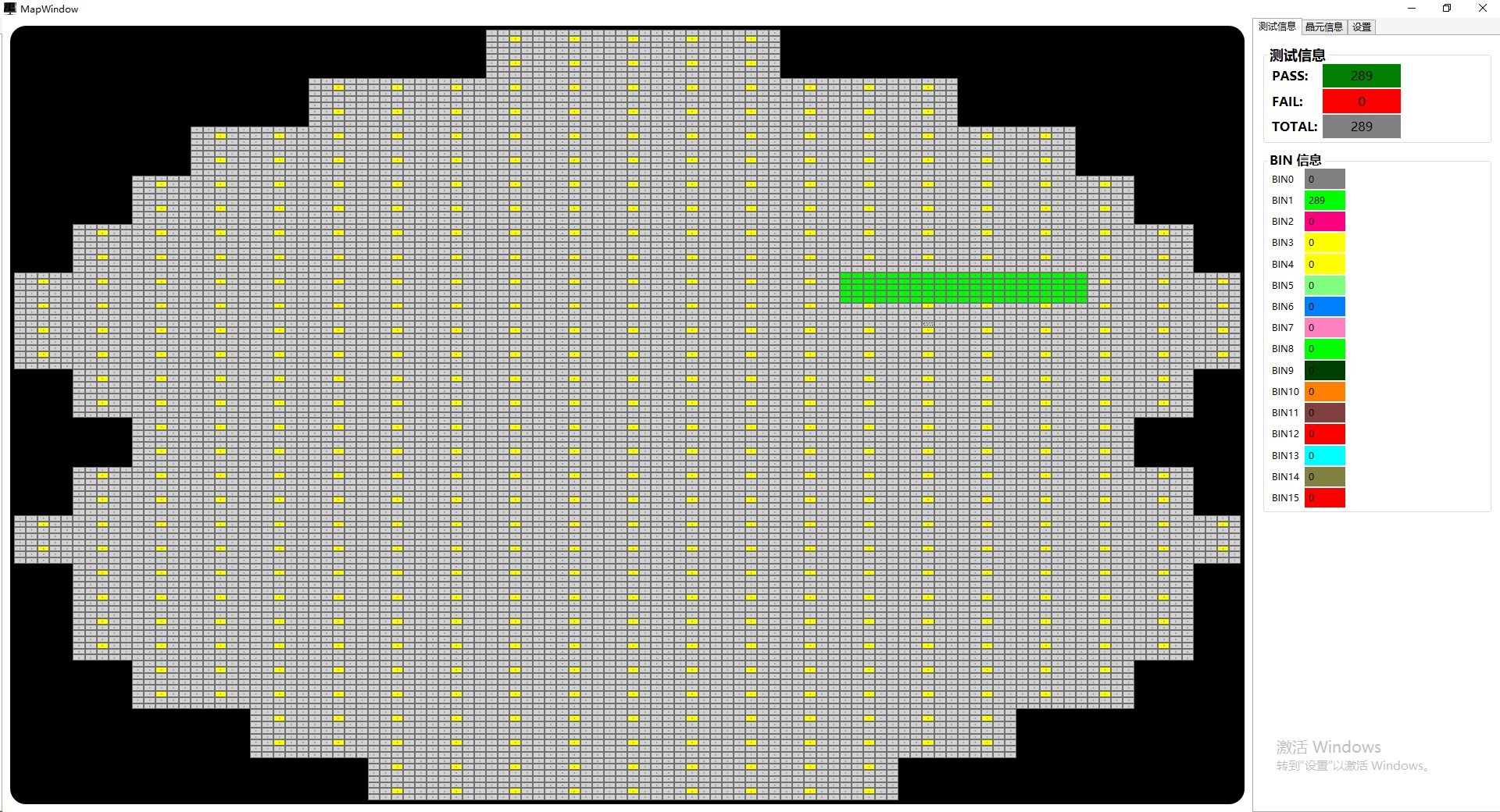

ST6000-A 测试 MAP 与分选流程

• 数据与防呆:统计分析、防呆、预警、分 Bin 内置,异常当场拦下
• MES 对接:权限与数据管理自成体系,MES 侧只接一个接口
典型应用
• SAW / BAW 滤波器 FT:成品测试,配分选机做 8 site 并行,按 Bin 分类
• LTCC 器件 CP:晶圆级测试,接探针台逐 die 测 S 参数
• 双工器 / 多工器:多端口器件一次上料测完全部端口
• 器件厂入库复检:抽检与数据留档,测试 Plan 换型号即用
在系列中的位置
ST6000-A 在极致汇仪的产品线里位置特殊:其余型号都是单台仪表(矢网、无线测试仪),只有它是系统级方案。射频内核用的是自家的 VNA 技术,频率上限 26.5GHz 与 VNA4265 同档。器件厂要的是节拍和良率分析,实验室要的是单台仪表的灵活性,这两类需求在这一档分开。
资源下载
• 详细指标:见本页下方「详细指标」页
• 规格书与型录:见「软件和手册」页签
以上信息取自极致汇仪官网 ST6000-A 射频元器件测试系统 产品页与随机规格书。
极致汇仪 · onetest 仪器资源库





系统配置
项目 指标
测量频率可选配,最高 26.5GHz
最大端口数16
并行能力单工器 8 site;双工器 8 site
射频单元集成自研高精度 VNA 模块
外设接口GPIB、TTL、LAN
对接设备各类 Handler、Prober
适用器件LTCC、SAW、BAW 滤波器
测试环节CP(晶圆级)与 FT(成品级)
