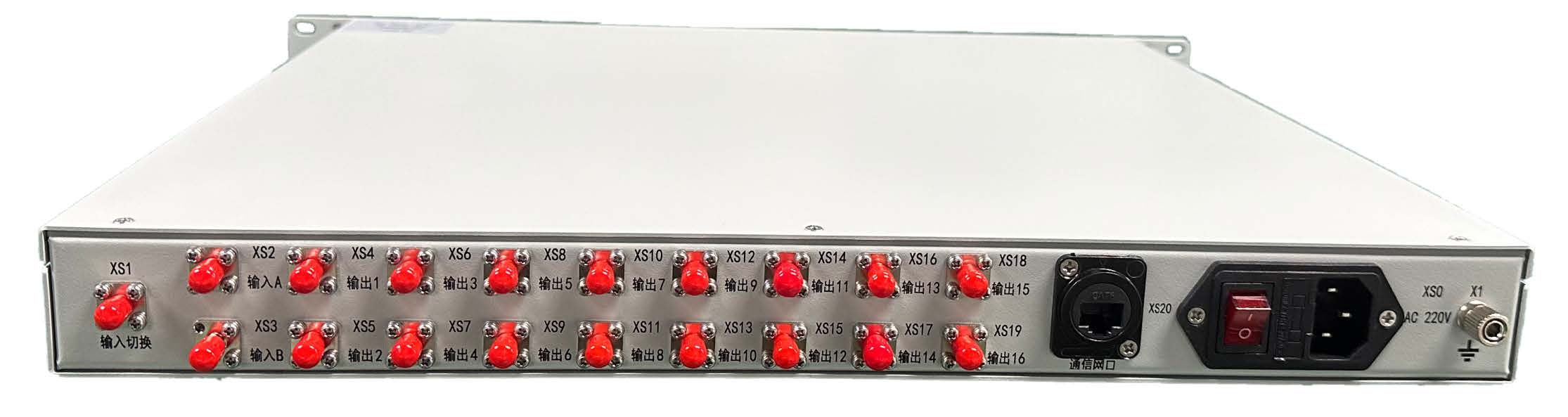

STZ-LF系列低噪声频率源接收外部5/10MHz频率信号，内置高稳低相噪单元，可为用户提供具有优化相位噪声的10MHz、100MHz频率信号输出。输出路数可灵活组合，满足用户不同的选择。输出正弦波短期稳定性可达<3E-13/s相位噪声 <-115dBc/Hz@1Hz（选件）可选10/100MHz输出

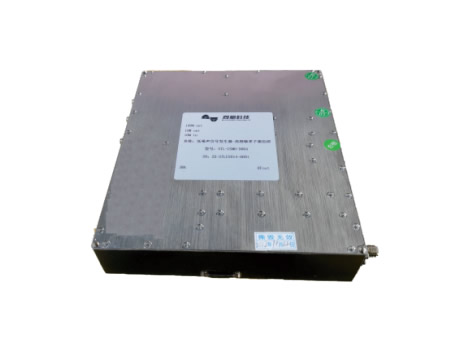

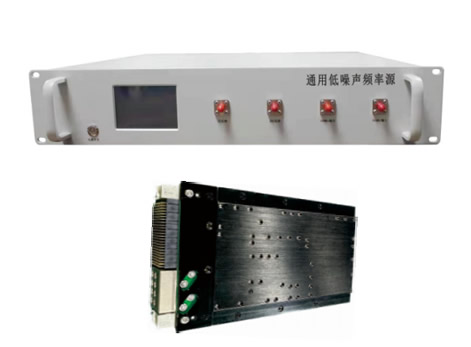

低相位噪声高频率附加稳定度频率分辨率低至1uHz支持AM\FM\PM调制，脉冲调制频率范围可选0.5M~120M通用型低噪声频率源，适用于科研，设备研发、测试，系统集成等应用
支持6400MHz至6900MHz的频率输出频率步进≤1uHz扫频步进支持1uHz~100MHz支持内部自动扫频支持外部脉冲触发扫频
STL -SS 200MHz至20GHz 四通道低噪声信号源|同相科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
STL-SS多通道低噪声信号源支持200MHz至20GHz任意频率输出，能
够提供4路独立输出。该产品具有高隔离度、低相位噪声的特点，频率精度≤
±1mHz，功率稳定度＜0.1dB，可方便用户快速输出多路不同频率信号，提
高产品研发效率。
支持200MHz至20GHz任意频率输出
支持4路独立输出
频率精度≤±1mHz
功率稳定度 <0.1dB
相位噪声 <-120dBc/Hz@10kHz@10GHz
通道相位差波动<2°/d（输出5GHz时测试）
产品特性 | 规格名称 | 指标参数 | 备注 | |
信号源 | 频率 | 0.2~20GHz | ||
输出路数 | 4路（独立输出） | |||
隔离度 | ≥90dBc | |||
频率精度 | ≤±1mHz | |||
功率范围 | ≥18dBm | |||
功率稳定度 | ≤±0.1dB | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-30 dBc | 0dBm输出测试 | ||
通道间相位稳定性 | 通道相位差波动＜2°/d | 5 GHz测试 | ||
相位噪声@10GHz | @1kHz | ≤-106dBc/Hz | 相位噪声平滑，不能有凸起点 | |
@10kHz | ≤-120dBc/Hz | |||
时钟输入 | 频率 | 10MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-155dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
同步时钟输入 | 频率 | 3600MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-126dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
时钟输出 | 频率 | 100MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-155dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
同步时钟输出 | 频率 | 3600MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-126dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
环境 | 工作温度 | -20 ºC~+50 ºC | ||
储存温度 | -45 ºC~+85 ºC | |||
湿度 | 90%无冷凝 | |||
电源电压 | 交流电压 | 160~260V | +25ºC | |
功耗 | ≤150W | |||
数据输出和监控 | RJ45 | RJ-45网络接口 | ||
结构 | 尺寸 | 1U标准机箱 | ||
射频连接器 | SMA | |||
选型指南
STL | - | SS | J2 | - | C |
① |
①指标选项：C（常规款）、H（高性能款）
产品特性 | 规格名称 | 指标参数 | 备注 | |
信号源 | 频率 | 0.2~20GHz | ||
输出路数 | 4路（独立输出） | |||
隔离度 | ≥90dBc | |||
频率精度 | ≤±1mHz | |||
功率范围 | ≥18dBm | |||
功率稳定度 | ≤±0.1dB | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-30 dBc | 0dBm输出测试 | ||
通道间相位稳定性 | 通道相位差波动＜2°/d | 5 GHz测试 | ||
相位噪声@10GHz | @1kHz | ≤-106dBc/Hz | 相位噪声平滑，不能有凸起点 | |
@10kHz | ≤-120dBc/Hz | |||
时钟输入 | 频率 | 10MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-155dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
同步时钟输入 | 频率 | 3600MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-126dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
时钟输出 | 频率 | 100MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-155dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
同步时钟输出 | 频率 | 3600MHz | ||
功率 | 5~10dBm | |||
相位噪声 | ≤-126dBc/Hz@1kHz | |||
杂散 | ＜-70 dBc | |||
谐波 | ＜-40 dBc | |||
环境 | 工作温度 | -20 ºC~+50 ºC | ||
储存温度 | -45 ºC~+85 ºC | |||
湿度 | 90%无冷凝 | |||
电源电压 | 交流电压 | 160~260V | +25ºC | |
功耗 | ≤150W | |||
数据输出和监控 | RJ45 | RJ-45网络接口 | ||
结构 | 尺寸 | 1U标准机箱 | ||
射频连接器 | SMA | |||
