HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

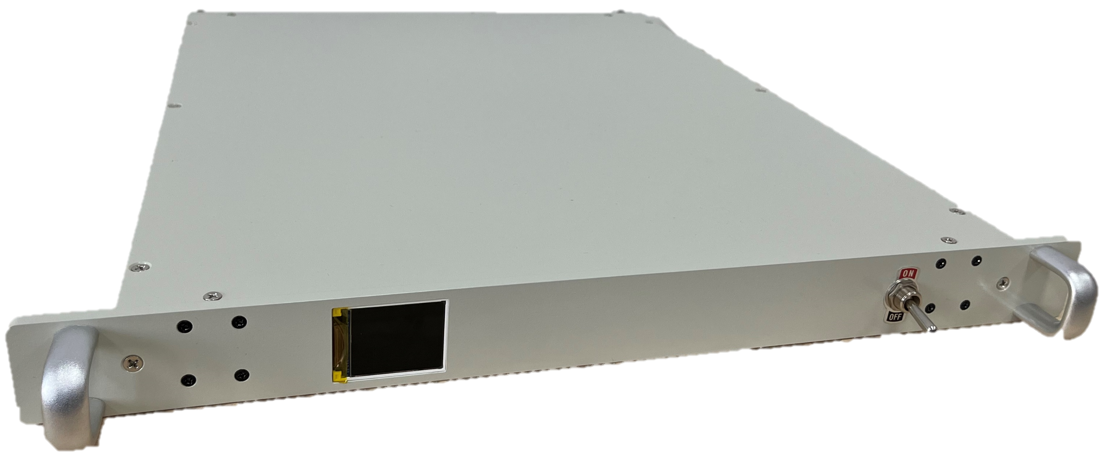

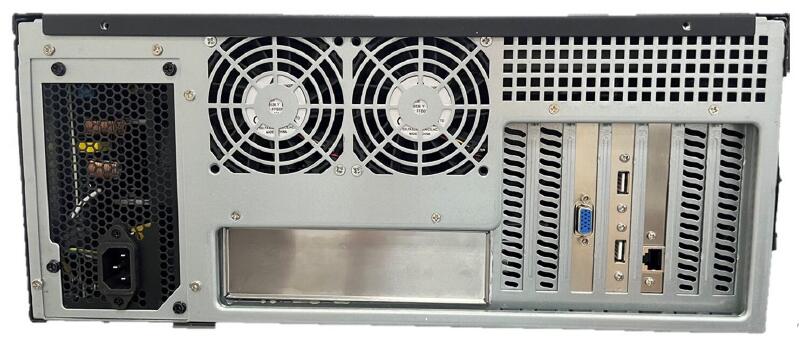

HTR2050N306为双通道矢量信号（任意波包络信号）收发设备，载波频率覆盖30 MHz至 6 GHz，矢量调制带宽（任意波包络带宽）420 MHz。
主要特性
通道数量：2收2发；通道独立；收发独立；
射频频率：30 MHz至6 GHz；
矢量调制带宽：最高420 MHz；(载波频率>400 MHz)
基带采样率：最高800 MSPS；
数据存储深度：单路512 MB；

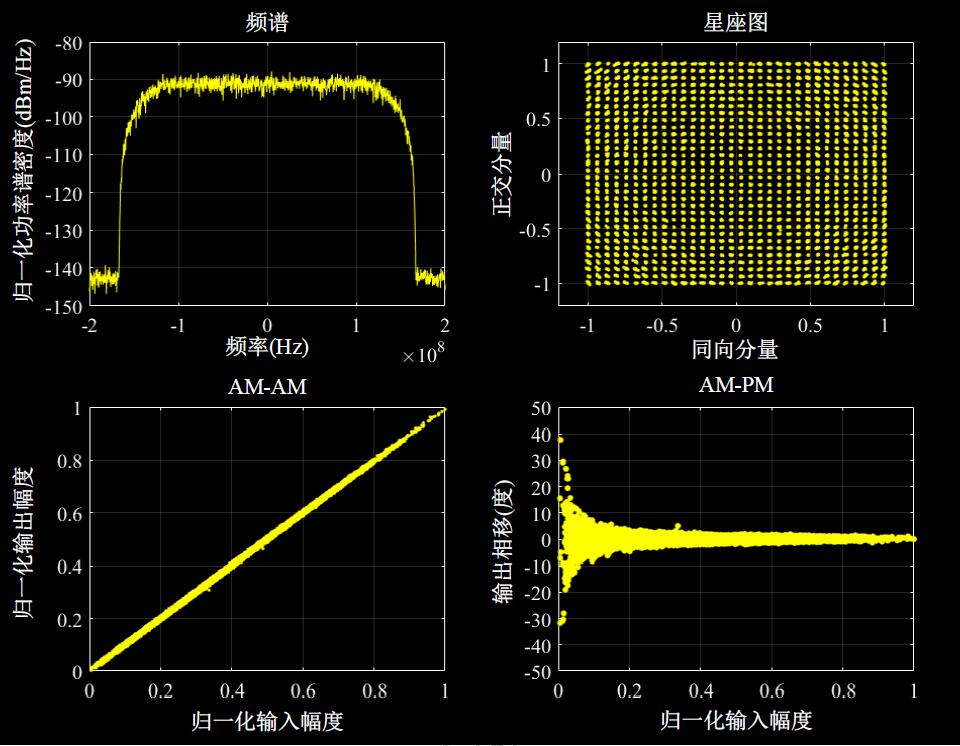

320 MHz 1024-QAM信号回环测试ACPR：-50 dBc（@3.5GHz -10 dBm）
320 MHz 1024-QAM信号回环测试EVM：1%（@3.5GHz -10 dBm）
主要应用
宽带矢量信号产生与接收
基于矢量信号的射频系统特征测试
射频算法验证
通信验证系统搭建
数字双输入/双带并发系统
系统框图
产品手册
通道数量
2收2发
射频频率
30MHz至6GHz双通道独立调节，收发独立调节
频率调节步进
10KHz
矢量调制带宽（任意波包络带宽）
420 MHz（载波频率>400MHz）
输出功率范围
-60dBm至0dBm
功率调节步进
0.1dB
输入功率范围
-50dBm至10dBm
输入衰减器调节范围
0至30dB，步进1dB
IQ信号采样率
最高800 MSPS
数据存储深度
单路512MB
输出ACPR
320MHz信号优于-50dBc（-10dBm平均功率下测试）
输出EVM
200 MHz 64-QAM信号，优于0.6%（3.5GHz，-10dBm）
相位噪声
≤-105 dBc/Hz@10KHz（频率1GHz）
输出谐波
≥45 dBc（30 MHz~6000 MHz，输出功率0dBm）
输出杂散
≥65 dBc（低杂散模式，输出功率0dBm）
发射同步与触发
内部通道间默认同步，同步时延可按采样点数量调节，对外提供通道1相关marker和trigger信号
接收同步于触发
内部通道间默认同步，可接受外部trigger触发采样
频率切换时间
≤200 us
输出关断隔离度
≥85 dBc
参考时钟输入
10 MHz±10 Hz，5 dBm±2 dB，自适应切换
参考时钟输出
10 MHz，0.1ppm，5dBm±2dB
工作温度
0℃~+70℃
控制方式
触屏界面；MATLAB API；Python API
