UD Module 6至20GHz 1/2通道超宽带5GNR毫米波上下变频器|TMYTEK稜研科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
为什么选择 UD 模块？

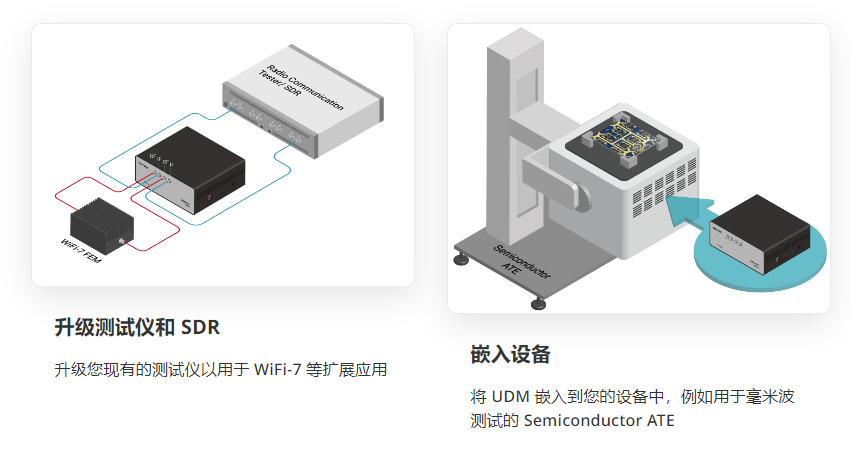

通过使用 UD 模块（UDM）频率转换器，可以轻松将您的测试仪器的频率范围扩展至20 GHz，以覆盖更多的应用场景。这款转换器在保留现有资源的同时，提供了有效的频率扩展，并为精确可靠的测试结果提供了最佳的稳定性和准确性。
WiFi-6/7 应用
UDM 被特别设计为一种高效的频率转换器，用于更新您的 WiFi 测试。
Ku波段 LEO 应用
UDM 在 Ku 波段的6至20 GHz 范围内工作，使其成为卫星测试和通信的理想选择。
超宽带（UWB）应用
UDM 的宽带宽使其适合于超宽带（UWB）应用，提供了更大的频率范围以供利用。
主要特点
射频（RF）：6 至 20 GHz
中频（IF）：1 至 10 GHz
可调谐的本振（LO）频率：6 至 20 GHz
转换损耗：10 分贝（典型值）
集成有内部本振源
每个通道可同时进行上变频和下变频
非常适合 WiFi-6/7、超宽带（UWB）、低地球轨道（LEO）应用

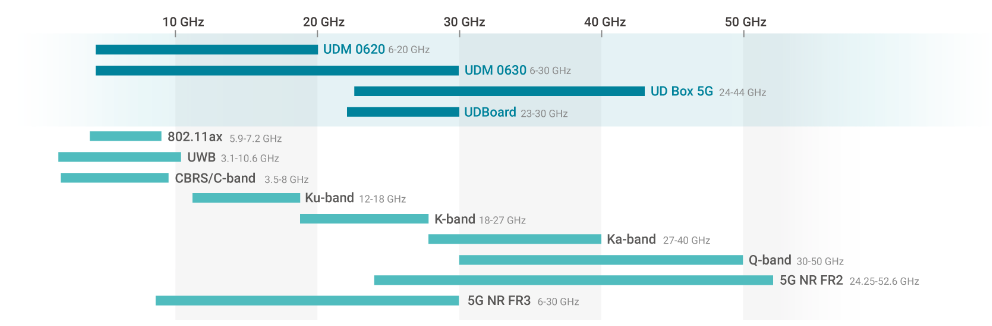

UD 系列的频率范围
UD BOX 5G |
UD BOX 0630 |
UD Module | |
| 型 | UDB-D/-S 型 | UDB-0630 | UDM-0620 系列 |
|---|---|---|---|
| 射频频率 | 24 - 44GHz | 6-30 GHz | 6 - 20GHz |
| LO 频率 | 24 - 44 GHz | 6-30 GHz | 6 - 20 GHz |
| IF 频率 | 0.1 – 14 GHz | 1-8 GHz | 1 - 10 GHz |
| 内置 LO | 是的 | 是的 | 是的 |
| 转换损失 | 13 dB 典型值 | 10 dB 典型值 | 10 dB 典型值 |
| 控制 | 以太网 | 以太网 | USB接口 |
| 10 MHz 同步 | 不 | 是的 | 是的 |
| 100 MHz 同步 | 是的 | 是的 | 不 |
| 参考时钟 | OCXO | OCXO | OCXO |

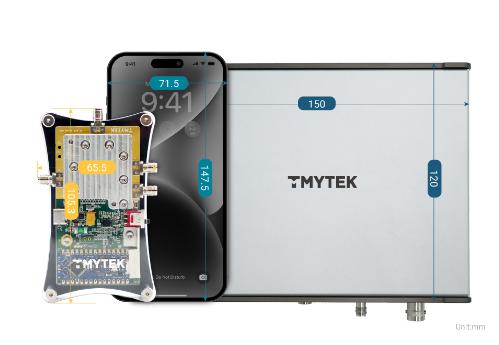

| 尺寸 | 150 x 120 x 65 毫米 | 142.8 x 152 x 65 毫米 | 222 x 177 x 51 毫米 |
| 应用 |
|
|
|
| 数据表 | TMYTEK_DS_UDB-0630-G_v1.0.2 | TMYTEK_DT_UDM-0620_GL.pdf |
