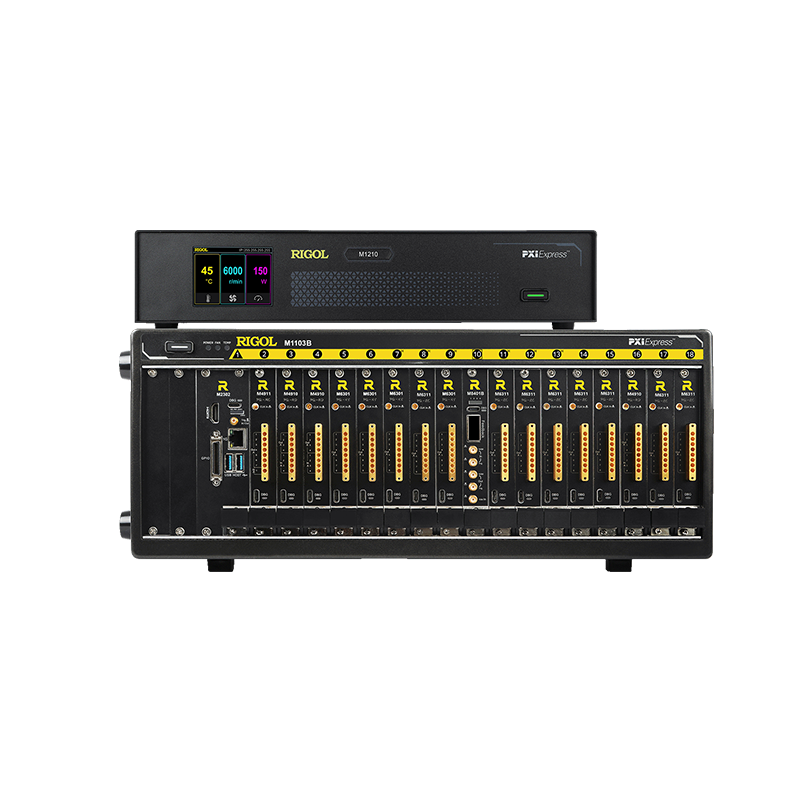

SPQ 是普源精电面向复杂物理实验的阵列测控解决方案，由设备平台、业务模块与同步触发模块模块化组合，可快速搭建 100 通道、1000 通道的微波控制与测量系统。系统为全数字化结构，发射通道最高采样率 10 GSa/s（第二奈奎斯特区直接产生射频控制信号），接收通道最高 5 GSa/s，输出与输入频率范围均为 0.1 GHz~9.8 GHz。单台 4U 19 英寸设备即可实现 128 个测控通道，通道间相位稳定性优于 ±5 ps；指令集软件支持 FPGA 动态编程，指令集模式下反馈时间最低 280 ns。支持 PXIe-PCIe 转接与远距离光纤跳接，CPU 与测控设备通信延迟<25>6.6 GB/s。
DG70000-R 系列是普源精电基于 SiFi III 技术平台与 Android 操作系统推出的高性能任意波形发生器，含 DG70504-R/DG70502-R（5 GHz 带宽、12 GSa/s 数据速率、1.5 Gpts）与 DG70204-R/DG70202-R（2 GHz 带宽、5 GSa/s、500 Mpts）四个 2/4 通道型号。采样率可变范围 100 Sa/s~12 GSa/s，垂直分辨率 16 bit，直接生成载波高达 5 GHz，SFDR 带内典型值低至 –80 dBc，总抖动 10 ps(p-p)、随机抖动 350 fs(rms)，多通道 skew 偏移重复性 –10 ps，支持高级序列创建、波形文件导入导出与 3U 机架式部署。
DG5000 Pro系列 500MHz模拟带宽 2.5GSa/s 2通道 函数/任意波形发生器|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
DG5000 Pro 系列函数 / 任意波形发生器
DG5000 Pro 函数 / 任意波形发生器是 RIGOL 新一代隔离波形发生器。产品基于 Si-Fi II 技术平台，实现最高 2.5GSa/s 采样率，500MHz 输出频率，16bit 垂直分辨率，拥有多项全新功能升级，满足多个行业及应用场景需求。
起步价：¥19800（未税）
最高输出频率：500MHz
通道数：2CH
采样率：2.5GSa/s
垂直分辨率：16bits
任意波长度：128Mpts（可选）
特点
双通道对地隔离：消除地环路带来的干扰和噪声，提升输出稳定性，保护对电位差敏感的器件及电路。
高采样，低失真：2.5GSa/s 采样率及 500MHz 最高输出频率，保障波形输出质量。
全系 170MHz 方波，低至 0.8ns (typ.) 上升时间：全系方波频率 170MHz，方波最小上升时间提升至 0.8ns (typ.)，入门即高配。
信号高保真，低抖动：运用 RIGOL SIFI II 信号高保真技术，抖动低至 200ps；逐点输出，确保波形稳定。
自定义码型输出：提供从 PRBS2~PRBS32 多种伪随机序列输出功能及最高 300M 波特率的自定义码型输出功能，助力工程师验证数字 IO 接口接收机性能。
全新多脉冲功能：支持 2~16 次脉冲可编辑数，适用于快速生成双脉冲信号，驱动如 MOSFET、IGBT、第三代半导体功率器件，测试功率器件动态性能参数。
512 次事件高级波形序列功能：将多次重复构建波形和搭建测试环境整合为一次完整测试用例，节省时间，提升测试效率。
全新多音调制功能：可支持生成简单的双音至最多 16 音调波形，音调幅度相位可灵活编辑，为放大器、滤波器等器件性能测试提供高效便捷的测试方法 。
型号参数及价格
| 型号 | 最高输出频率 | 采样率 | 垂直分辨率 | 通道数 | 任意波长度 | 价格（未税） |
|---|---|---|---|---|---|---|
| DG5502 Pro | 500MHz | 2.5GSa/s | 16bits | 2CH | 128Mpts.opt | ¥39800 |
| DG5352 Pro | 350MHz | 2.5GSa/s | 16bits | 2CH | 128Mpts.opt | ¥29800 |
| DG5252 Pro | 250MHz | 2.5GSa/s | 16bits | 2CH | 128Mpts.opt | ¥19800 |
数据手册
DG5000 Pro 数据手册：V1.0
DG5000 Pro 用户手册：V1.0
DG5000 Pro 快速指南：V1.0
DG5000 Pro 编程手册：V1.0
软件下载
Ultra Station(PC)Software：00.02.01.00.03
Ultra Station UserGuide：V1.0
DG5000 Pro 固件升级：v00.01.00.00.28
功能升级
| 型号 | 描述 | 价格（含税） |
|---|---|---|
| DG5000 Pro-IQ | IQ 调制选件 | ¥2999 |
| DG5000 Pro-MPUL | 多脉冲输出选件 | ¥2999 |
| DG5000 Pro-SEQ | 高级序列功能选件 | ¥2999 |
| DG5000 Pro-2RL | 128Mpts/CH 最大任意波长度升级选件 | ¥2999 |
| DG5000 Pro-PJ | 码型选件 | ¥2999 |
| DG5000 Pro-MTONE | 多音调选件 | ¥2999 |
| DG5000 Pro-BND | 软件选件包 | ¥8999 |
