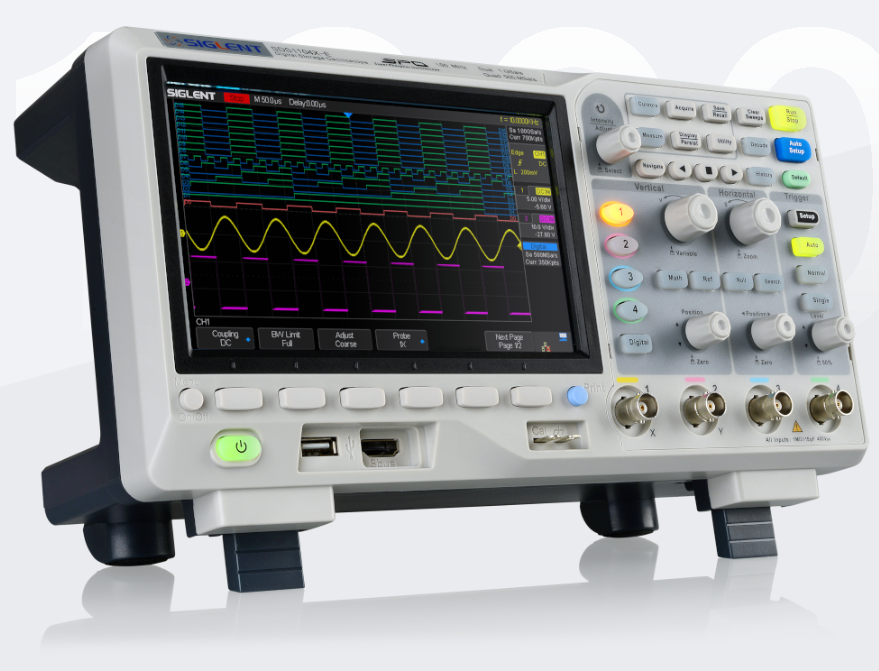

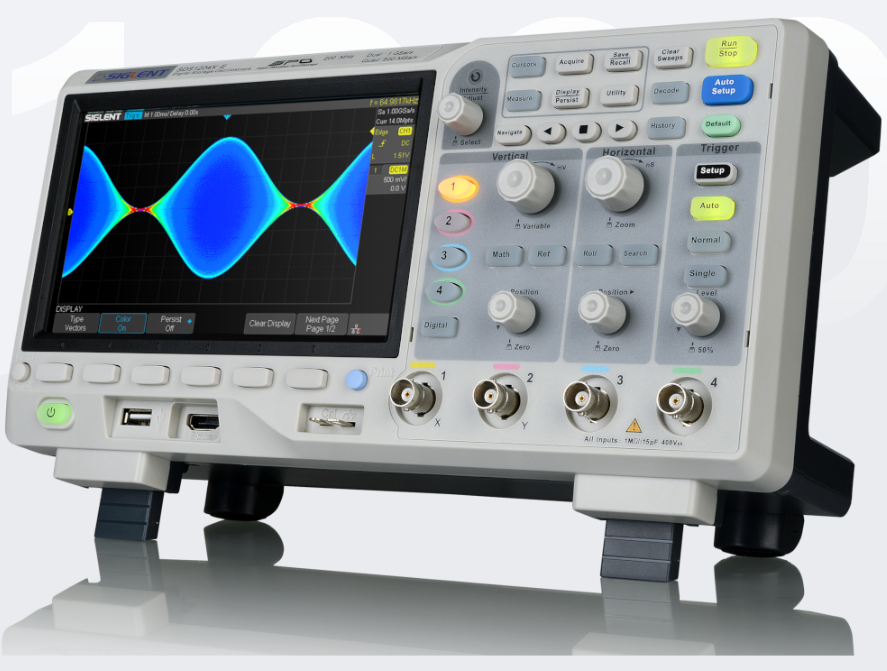

产品简介
SDS1000X-E系列是鼎阳针对经济型市场推出的优质产品。提供70 MHz至200 MHz的带宽，1 GSa/s的采样率和丰富的触发选项，确保测试结果的准确性和可靠性。是初学者和预算有限用户的理想选择。
主要特性
2/4通道，1 GSa/s采样率
70 M/100 M/200 MHz带宽
1 M点 FFT 分析
14 M全采样点测量运算
标配IIC/SPI/UART/CAN/LIN串行触发和解码
选配MSO，16路数字通道
产品优势

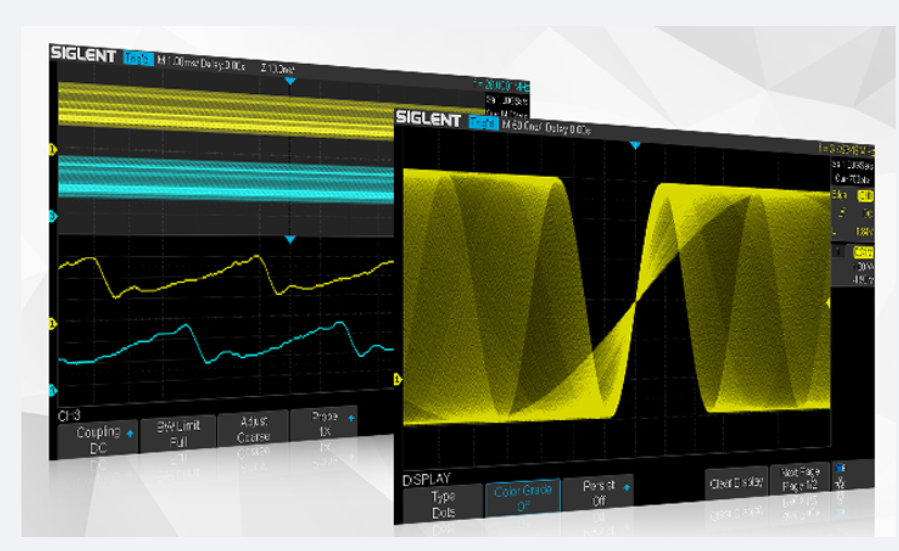

深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节

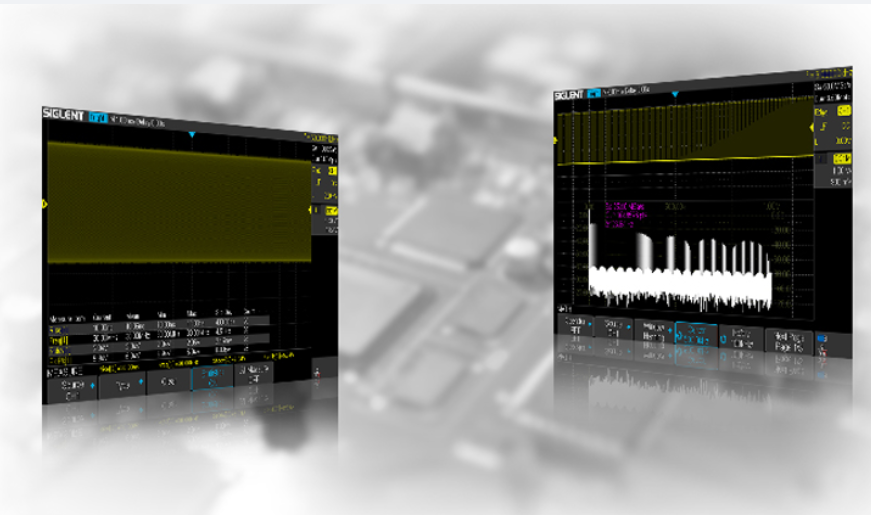

数据分析处理的一次变革
14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快

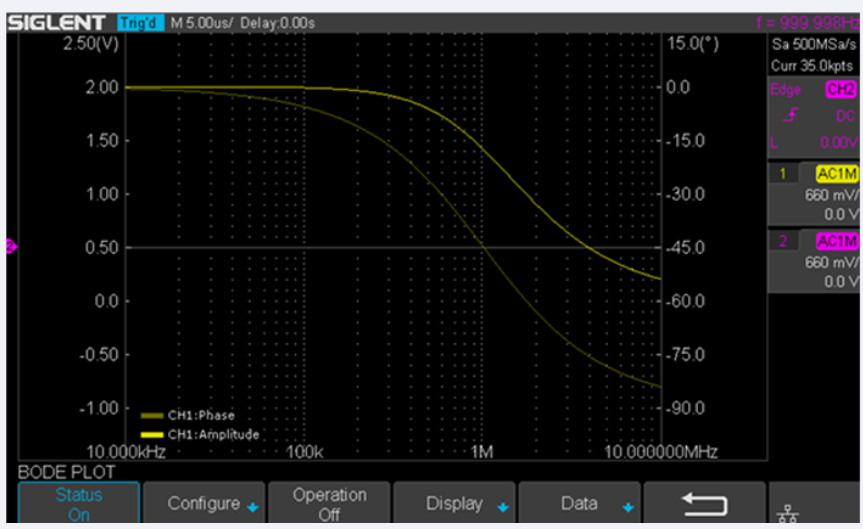

电源环路响应分析 / 波特图 （仅4通道系列支持）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
全新开发的波特图测量核心，更高的测量灵敏度和精度
可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
人性化的UI设计，参数设置更友好
列表和游标测量，分析结果更直观
标配串行解码
市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

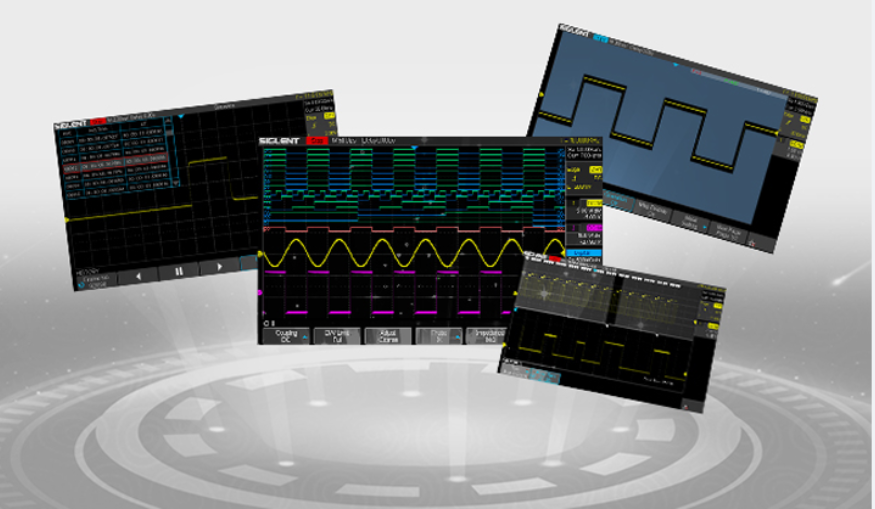

强大的调试分析能力
事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号

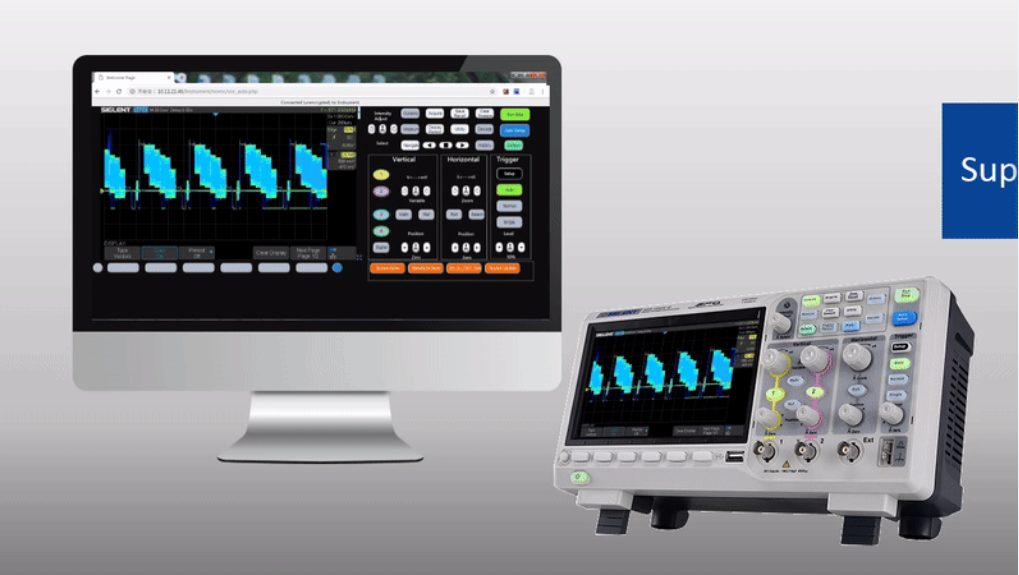

通过Web网页进行远程控制
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
产品参数
模拟带宽
70 MHz, 100 MHz, 200 MHz
通道数
2+EXT, 4
最高实时采样率
1 GSa/s
垂直分辨率
8-bit
最大存储深度
14 Mpts
屏幕尺寸
7 英寸TFT-LCD 显示屏，分辨率800*480
最高波形捕获率
400,000 wfm/s
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
USB任意波形发生器（4通道系列选配）
单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
解码类型（标配）
IIC, SPI, UART/RS232, CAN, LIN
16通道逻辑分析仪（4通道系列选配）
最高采样率 1 GSa/s，存储深度 14 Mpts/CH
波特图（4通道系列支持）
最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点
接口
USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out
标配探头
4 套 /2 套无源探头 PB470
4 套 /2 套无源探头 PP510
4 套 /2 套无源探头 PP215
4 套 /2 套无源探头 PP510
4 套 /2 套无源探头 PP215
重量
2 通道系列：净重 2.5 kg；毛重 3.5 kg
4 通道系列：净重 2.6 kg；毛重 3.8 kg
4 通道系列：净重 2.6 kg；毛重 3.8 kg
| 对比数据 | SDS1000X-E | Keysight DSOX900G | Tektronix TBS2000 |
|---|---|---|---|
| 模拟带宽 | 70 - 200 MHz | 50 - 200 MHz | 70 - 90 MHz |
| 通道数 | 2/4 | 2/4 | 2/4 |
| 最高实时采样率 | 1 GSa/s | 2 GSa/s | 1 GSa/s |
| 最高波形捕获率 | 400,000 wfm/s | 50,000 wfm/s | N/A |
| 最大存储深度 | 14 Mpts | 1 Mpts | 20 Mpts |
| FFT数据处理 | 1 Mpts | 64 kpts | 512 kpts |
| 串行触发及解码 | 标配 | 选配 | 不支持 |
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1204X-E | 200 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥5680.00 | ||
| SDS1202X-E | 200 MHz | 2+EXT | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥4380.00 | ||
| SDS1104X-E | 100 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥5280.00 | ||
| SDS1102X-E | 100 MHz | 2+EXT | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥3780.00 | ||
| SDS1074X-E | 70 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥4880.00 | ||
| SDS1072X-E | 70 MHz | 2+EXT | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | ¥3480.00 |
