SDS1000A系列 50MHz/70MHz/100MHz/150MHz带宽 4通道 数字示波器 1GSa/s |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

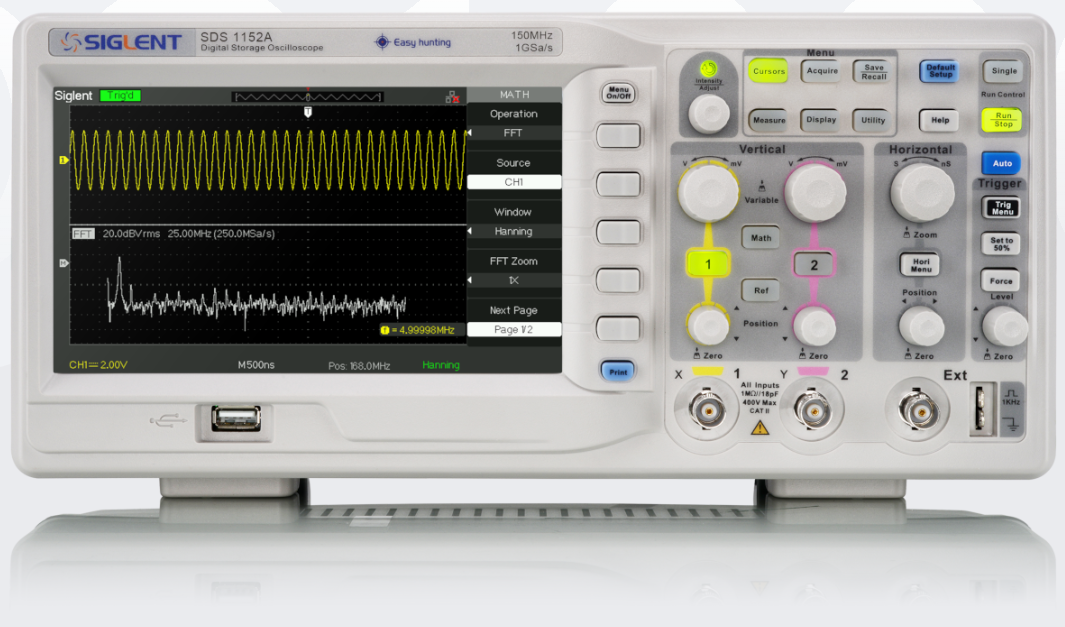

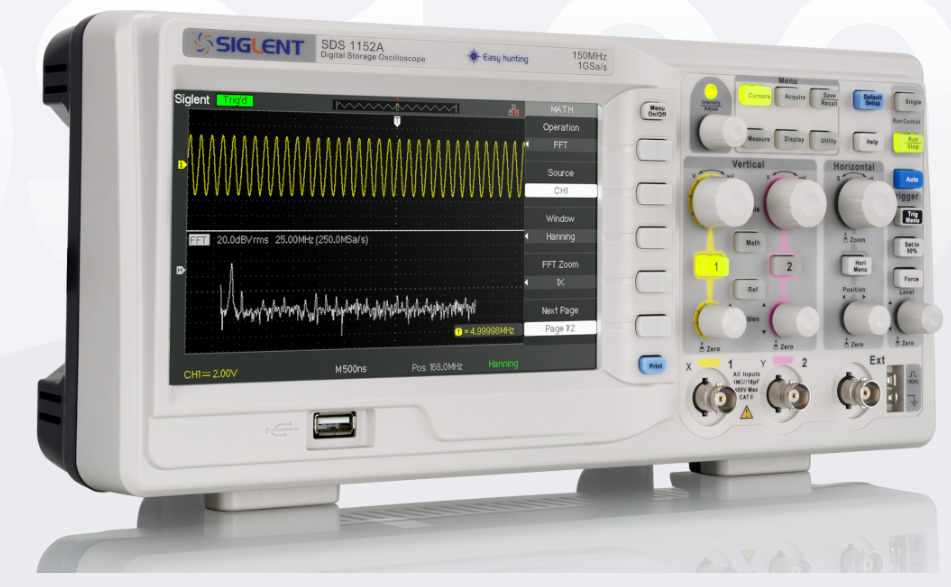

产品简介
SDS1000A系列以其简洁的设计和实用的功能，满足了基础电子测量的需求。提供50 MHz至150 MHz的带宽，适合入门级用户和学生使用。价格亲民，性能可靠，是学习电子测量的好帮手。
主要特性
模拟通道带宽 50 MHz、70 MHz、100 MHz、150 MHz
最大存储深度 2 Mpts
实时采样率高达1 GSa/s，等效采样率50 GSa/s
2通道 + 1个外触发通道
接口USB Host & Device、LAN、Pass/Fail
产品优势

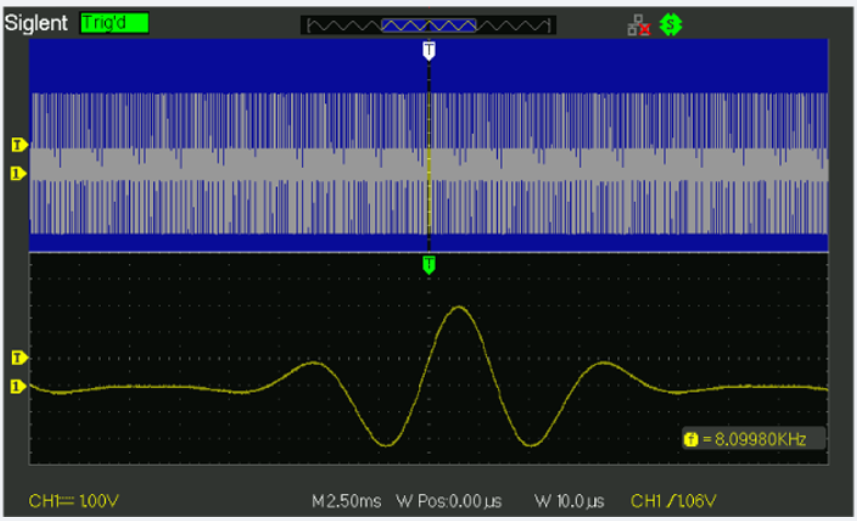

深存储模式搭配一键Zoom功能，兼顾全局和细节
SDS1072A, SDS1102A, SDS1152A 具有深存储模式，存储深度高达2 Mpts。并且SDS1000A 全系列都具有一键Zoom 的功能。 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示，极大方便了用户对波形的观察、测量和分析。在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。

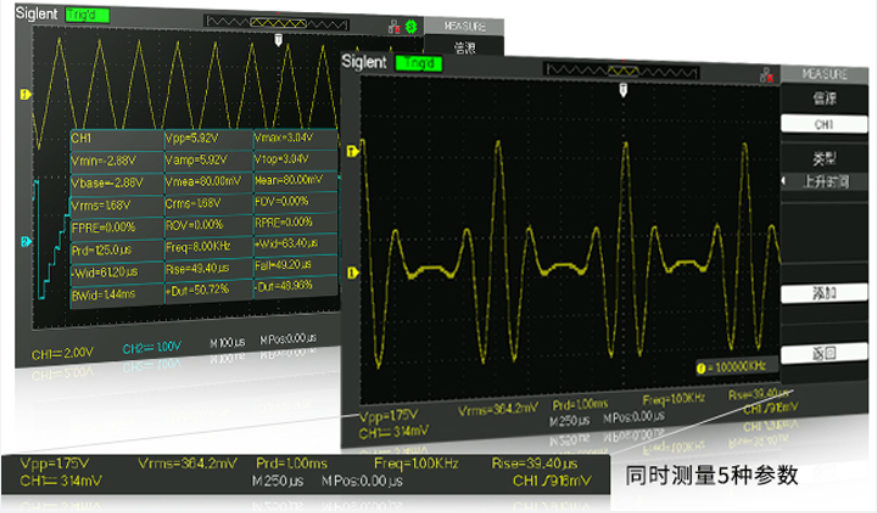

强大的数据分析处理和保存能力
SDS1000A 系列产品支持电压、时间和和延迟3大测试种类，共计32种参数。用户可根据需求配置5组参数显示，也可全部显示32种参数的测量结果。
SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。

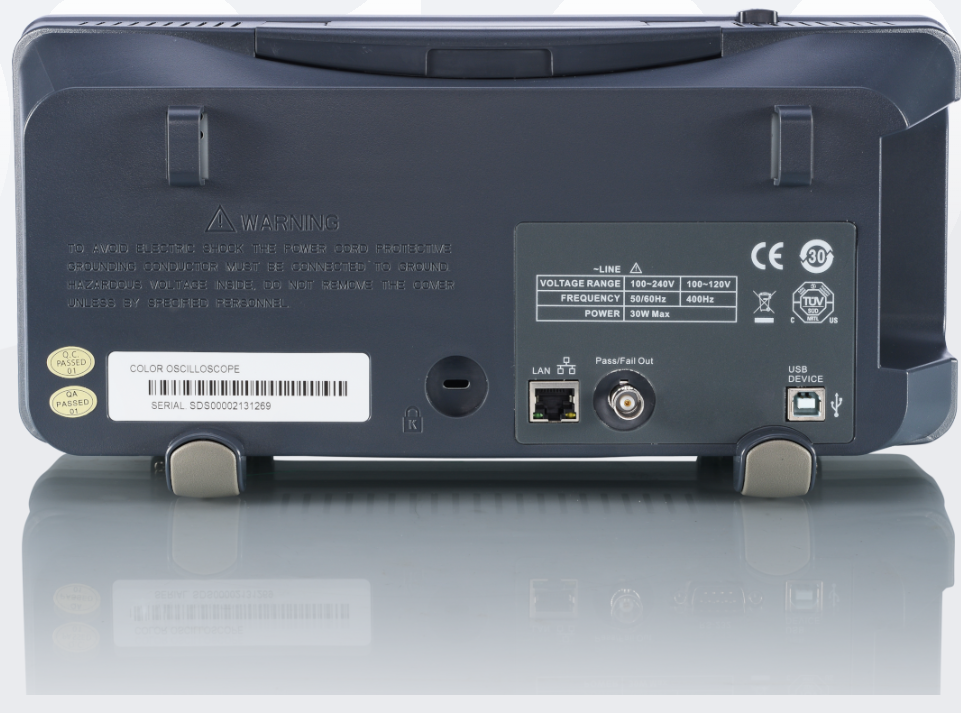

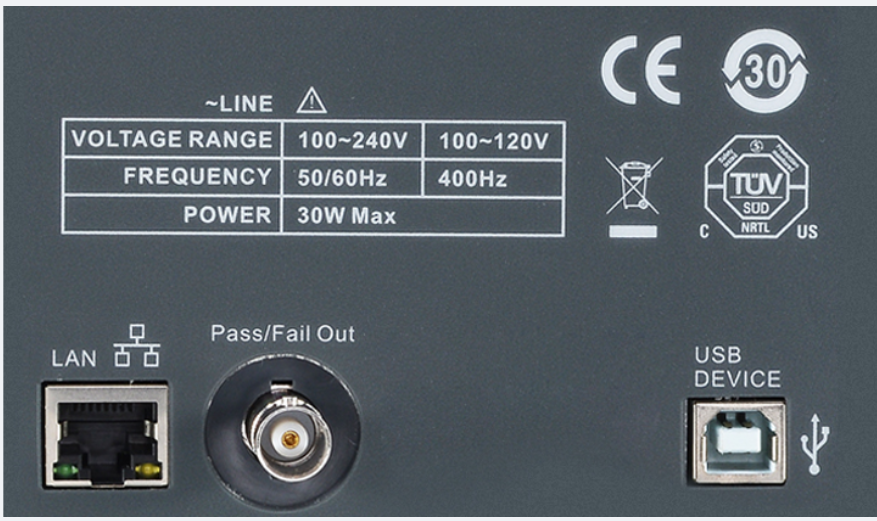

丰富的硬件接口及远程控制
SDS1000A系列支持的接口包括
| USB Host | 可用于连接外部U盘，进行数据和图片的保存 |
| USB Device | 可通过标配的USB Device连接线连接示波器到电脑，并通过免费的 EasyScope上位机软件进行远程控制 |
LAN (VXI-11) | 可通过网线将示波器接入电脑所在的局域网络，发送SCPI命令及其 他远程控制。 |
Pass/Fail 接口 | Pass/Fail 测试时，输出脉冲波形 |
产品参数
模拟带宽
50 MHz, 70 MHz, 100 MHz, 150 MHz
通道数
2+EXT
最高实时采样率
500 MSa/s, 1 GSa/s
垂直分辨率
8-bit
最大存储深度
32 Kpts, 2 Mpts
屏幕尺寸
7 英寸TFT-LCD 显示屏，分辨率800*480
最高波形捕获率
-
触发源
CH1、 CH2、 EXT、EXT/5、AC Line
触发类型
边沿、脉宽、视频、斜率、交替
触发方式
自动、正常、单次
数学运算
+、 - 、 *、 /、 FFT
数学滤波
高通、低通、视频、斜率、交替
数据记录仪
提供7 Mpts记录空间
外部存储
位图存储、CSV存储、波形存储、设置存储
接口
USB Host、USB Device、LAN、Pass/Fail
标配探头
2 套无源探头，PB470 2 套无源探头，PP510 2 套无源探头，PP215
净重
2.5 Kg
| 对比数据 | SDS1000A系列 | Tektronix DPO2000B | Keysight DSOX1000A |
|---|---|---|---|
| 模拟带宽 | 50 -150 MHz | 70 - 200 MHz | 70 - 200 MHz |
| 通道数 | 2 | 2/4 | 2/4 |
| 最高实时采样率 | 1 GSa/s | 1 GSa/s | 2 GSa/s |
| 最大存储深度 | 2 Mpts | 1 Mpts | 1 Mpts |
| 波形记录功能 | 支持 | N/A | N/A |
| 屏幕 | 7英寸（800*480） | 7英寸（480*234） | 7英寸 |
| 价格 | ￥1,500 起 | $1,420 起 | $698 起 |
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1152A | 150 MHz | 2+EXT | 8-bit | 1 GSa/s | 2 Mpts | - | ¥3280.00 | ||
| SDS1102A | 100 MHz | 2+EXT | 8-bit | 1 GSa/s | 2 Mpts | - | ¥2680.00 | ||
| SDS1072A | 70 MHz | 2+EXT | 8-bit | 1 GSa/s | 2 Mpts | - | ¥2480.00 | ||
| SDS1052A | 50 MHz | 2+EXT | 8-bit | 500 MSa/s | 32 Kpts |
