SDS1000CNL+/DL+系列 200MHz带宽 4通道 数字示波器 1GSa/s |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS1000CNL+/DL+系列是鼎阳针对经济型市场推出的特色产品。该产品提供100 MHz至200 MHz的带宽，以其高性价比和实用功能，满足了基础至中级的测试需求。
主要特性
模拟通道带宽100 MHz、200 MHz 最大存储深度32 Kpts、40 Kpts 实时采样率高达1 GSa/s，等效采样率50 GSa/s 2 通道 + 1 个外触发通道 接口USB Host、USB Device、LAN、Pass/Fail
产品优势
便捷的操作和全局控制

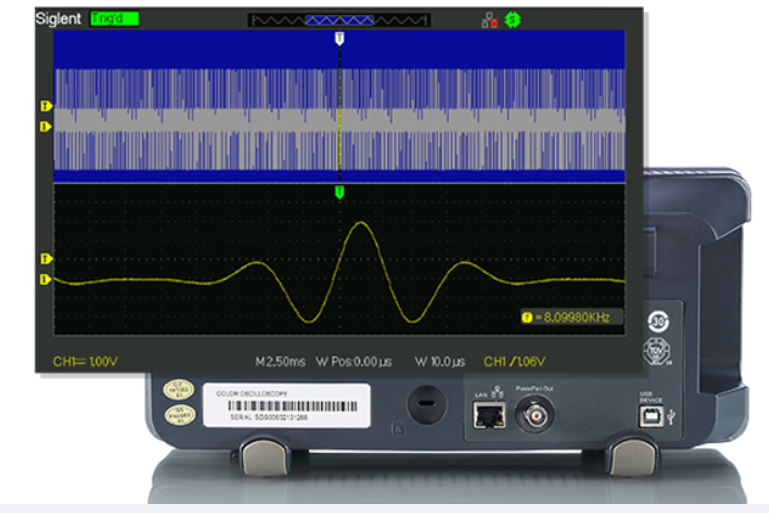

一键Zoom功能：一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示，极大方便了用户对波形的观察、测量和分析。

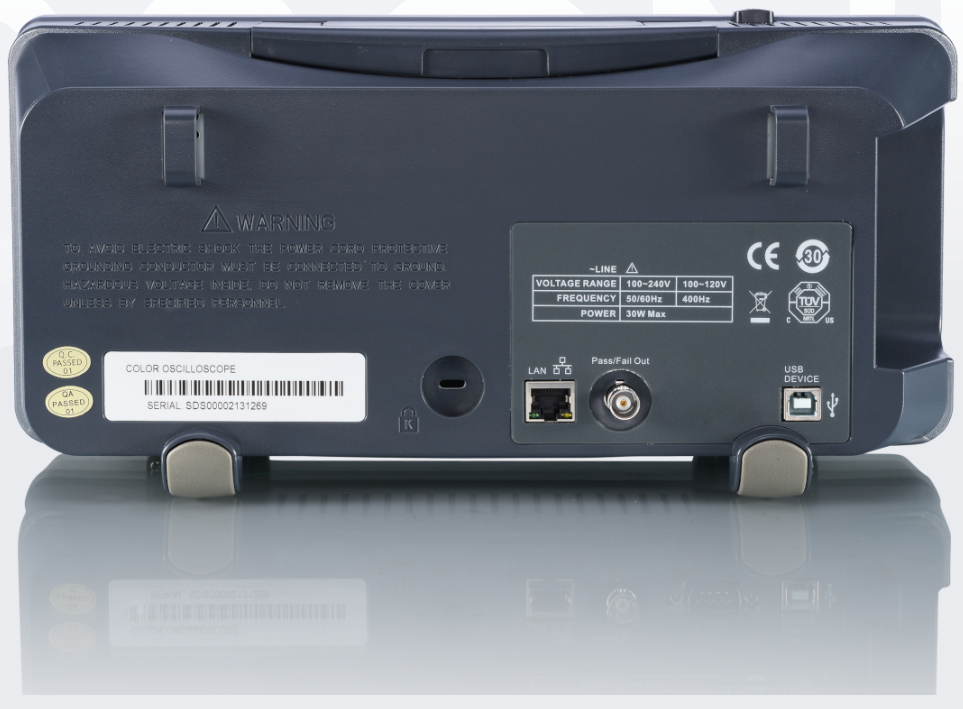

支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多种接口：便于连接外部设备进行远程控制、数据和图片的保存等功能
强大的数据分析测量功能
支持电压、时间和延迟3大测试种类，可同时测量周期、频率、相位、幅值等 32 种参数值。用户可根据需求配置 5 组参数显示，也可全部显示测量结果。

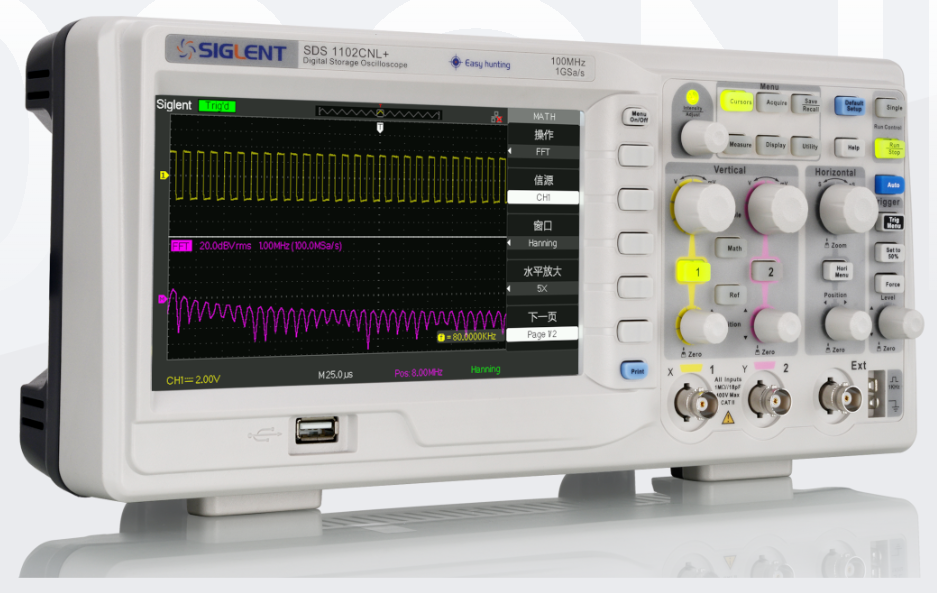

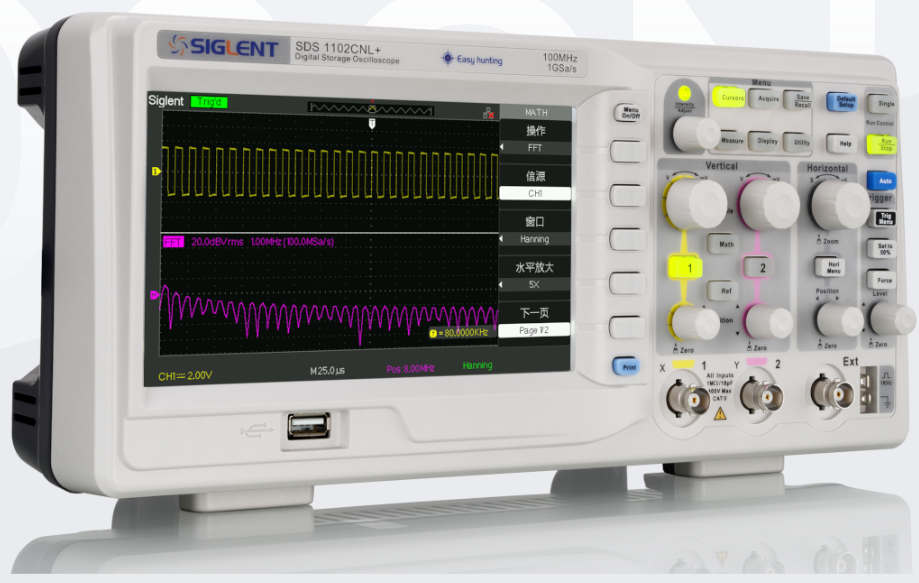

支持 5 种数学运算：+、-、*、/、FFT，支持通道波形和FFT波形分屏显示，方便用户同时观测

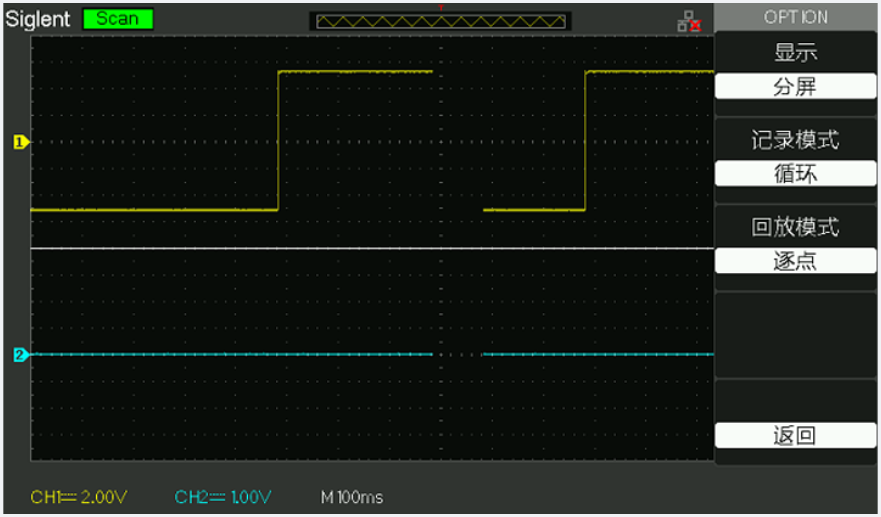

数据回放
数字记录仪功能可实时无死区记录波形数据，7 M数据存储空间，支持外部存储器扩展，记录后可回放数据，便于信号观测
产品参数
模拟带宽
100 MHz, 200 MHz
通道数
2+EXT
最高实时采样率
500 MSa/s, 1 GSa/s
垂直分辨率
8-bit
最大存储深度
32 Kpts, 40 Kpts
最高波形捕获率
-
触发源
CH1、CH2、EXT、EXT/5、AC Line
触发类型
边沿、脉宽、视频、斜率、交替
触发方式
自动、正常、单次
数学运算
+、-、*、/、FFT
数学滤波
高通、低通、视频、斜率、交替
数据记录仪
提供7 Mpts记录空间
外部存储
位图存储、CSV存储、波形存储、设置存储
接口
USB Host、USB Device、LAN、Pass/Fail
标配探头
2 套无源探头，PB470 2 套无源探头，PP510 2 套无源探头，PP215
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1202DL+ | 200 MHz | 2+EXT | 8-bit | 500 MSa/s | 32 Kpts | - | ¥3180.00 | ||
| SDS1102DL+ | 100 MHz | 2+EXT | 8-bit | 1 GSa/s | 32 Kpts | - | - | ||
| SDS1102CNL+ | 100 MHz | 2+EXT | 8-bit | 1 GSa/s | 40 Kpts |
