德思特Panorama 5G+WiFi+GNSS一体化天线系列源自英国天线品牌 Panorama Antennas（1947 年创立，家族企业第三代，产品行销 70 多个国家），以"多频融合一体化"为核心设计理念，将 2G/3G/4G/5G LTE 蜂窝、WiFi（含 WiFi 6E 2.4/4.9–7.2GHz）与 GPS/GLONASS/Galileo/BeiDou 卫星导航 GNSS 集成于同一外壳，覆盖 617 MHz 至 6000 MHz 宽频（WiFi 6E 型号至 7.2 GHz），提供 SiSo、2×2、4×4 MiMo 及最高 15 合 1 的多端口配置。产品线包含鲨鱼鳍、圆顶、低剖面圆盘、柱状、平板、桅杆式、驼峰与吸顶等多种形态，可通过面板、螺柱、磁吸、桅杆、墙壁或天花板安装，适配轨道交通、自动驾驶、海事、工业物联网与楼宇 DAS 等场景。轨道交通天线通过 EN50155、EN45545-2（HL1-3）、EN50124-1 与 EN50121 认证，防护等级最高达 IP69K 与 IK10，采用阻燃（UL94-V0）无卤材料与符合 ECE R118 标准的低损耗阻燃线缆，可在 -40~+80°C 环境下长期可靠工作。
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
同厂商产品
德思特Panorama 宽带&企业天线与 DAS 室内覆盖天线面向固定站点、企业分支网络、农村宽带与大型楼宇室内分布系统，提供 617 MHz~6000 MHz（部分型号 698–3800 MHz）宽频覆盖的 2×2 与 4×4 MiMo 天线方案。固定站点天线包含便携式 DMM（桌面支架、屏幕夹与窗口安装选项）、桨状插拔式 PWB、中等/高增益交叉极化 WMMG/WMM8G 系列、全向 2×2 的 BSM/BSGM-6-60（IP67，支持墙壁、桅杆与海上安装）与全向 4×4 的 DWMM4/DWMM4G-6-60，以及高增益定向 4×4 的 WMM4G/WMM4GG-6-60（617–960 MHz 峰值增益 6 dBi、1710–6000 MHz 峰值增益 9 dBi，支持 LTE CAT18/20 与 5G 客户端设备）；DAS 系列包含低 PIM 吸顶天线 CMM-6-60（2×2 MiMo）与 CMSLP-6-60（SiSo），采用 Panorama PIM Guard 技术，三阶互调优于 -150 dBc（2×20W 载波），峰值增益 7 dBi，符合 UL94-V0 阻燃要求，适用于机场、体育场、商场与校园等室内覆盖增强场景，全部型号可选配 26 dB LNA 增益的 GPS/GNSS 模块。
德思特Panorama WiFi 与 IoT 物联网天线面向无线局域网覆盖、M2M/物联网无线连接与工业设备联网场景，提供从粘附式、桨状、面板定向到吸顶 MiMo 的完整 WiFi 2.4/5.0 GHz 天线方案，以及覆盖 617 MHz~6000 MHz（部分型号 698–3800 MHz）的 LTE/5G 物联网天线方案，并可选配 26 dB LNA 增益的 GPS/GNSS 模块，实现"蜂窝 + WiFi + 卫星定位"的灵活组合。产品形态涵盖低剖面面板、柱状、超薄圆盘、驼峰、吸顶与粘附式，支持面板开孔、螺钉、粘胶剂、磁吸与桅杆等多种安装方式；其中薄型 LTE 圆盘天线（LP/LG-7-38）具备独立地平面与 IK10 抗冲击、IP69K 防护、UL94-V0 阻燃、ECE R118 与 UL746C 认证，超薄圆盘（LPP/LGP-7-38）通过 IP66 与 IK07 认证，吸顶 MiMo WiFi 天线（CM2/CM3/CM4-24-58）符合 EN50155、EN45545-2 与 UN ECE R118 标准，可同时用于楼宇、铁路机车车辆与交通工具，适用于自动驾驶、智能充电站、AGV 无人小车、售货机/ATM、摄像头与工业物联网等应用。
德思特Panorama 汽车与轨道交通一体化天线面向高铁、地铁、轻轨、电车、公交与车载、船载场景，将 2G/3G/4G/5G LTE 蜂窝、WiFi（2.4/5.0GHz，部分型号含 WiFi 6E 2.4/4.9–7.2GHz）与 GPS/GLONASS/Galileo/BeiDou 卫星导航集成于单一外壳，覆盖 617 MHz~6000 MHz（部分型号 698–3800 MHz），提供 SiSo、2×2 MiMo、4×4 MiMo 直至 15 合 1 的多端口配置。轨道交通系列（TRNM[G]、TRNM[X]4、TRNC[G]）采用抗冲击阻燃 Ultem 外壳与行业标准 4 孔 M12 安装布局，通过 EN50155（含 EN61373 冲击振动）、EN45545-2（HL1-3）、EN50124-1（绝缘配合 25kA/100ms）与 EN50121（EMC）认证，正确安装后可达 IP69K 防护；车载系列提供鲨鱼鳍（Sharkee / 双鲨 Dual-Sharkee）、圆顶（Great White）、水平蝙蝠翼、隐蔽式车内天线等多种形态，单孔或磁吸安装，防护等级最高 IP69K、抗冲击 IK10，工作温度 -40~+80°C，配套符合 UN ECE R118 与 EN45545-2 的阻燃低损耗线缆，适用于车地通信、乘客 WiFi、自动驾驶高精度定位、智能充电站与船舶联网等应用。
德思特Panorama5G+WIFI+GNSS一体化天线 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品亮点
多频融合一体化：2G/3G/4G/5G LTE + WiFi（2.4/5.0GHz，WiFi 6E 至 7.2GHz）+ GPS/GLONASS/Galileo/BeiDou GNSS 集成于单一外壳，最多可达 15 合 1，显著减少车顶/机柜的天线数量与线缆复杂度。
超宽频覆盖：蜂窝频段覆盖 617–960 MHz 与 1710–6000 MHz（部分型号上限 3800 MHz），一次安装即可覆盖全球 4G/5G 频段，无需针对不同运营商换装天线。
多形态适配：鲨鱼鳍、双鲨鱼鳍、圆顶、低剖面圆盘、柱状、平板、桅杆式、驼峰、吸顶等多种外形，面板/螺柱/磁吸/桅杆/墙壁/天花板多种安装方式。
行业认证齐全：轨道交通天线通过 EN50155（冲击振动/EN61373）、EN45545-2（HL1-3 阻燃）、EN50124-1（绝缘配合）、EN50121（EMC）等认证；防护等级最高 IP69K（高压高温水冲洗）与 IK10（防破坏）；材料符合 UL94-V0；线缆符合 UN ECE R118（汽车）与 EN45545-2（铁路）。
高性能 GNSS 模块：GNSS 版本内置 26 dB 增益 LNA，支持 GPS、GLONASS、Galileo、BeiDou，并针对 LTE Band 13/14 内置先进滤波，抑制带内干扰。
低损耗阻燃线缆：标配符合 UN ECE R118.03 与 EN45545-2 的无卤阻燃 RG174/CS32 低损耗同轴电缆，预制连接器减少现场接头损耗。
低 PIM 室内覆盖（DAS）：CMM/CMSLP 系列采用 PIM Guard 技术，三阶互调优于 -150 dBc（2×20W 载波），符合 UL94-V0 阻燃要求，适合机场、体育场、商场与园区室内分布系统。
宽温工作：多数型号工作温度 -40 ~ +80°C，适应车载、轨交与户外严苛环境。
典型应用
轨道交通：高铁/货铁/地铁/轻轨/电车的车地通信、乘客 WiFi、车辆运行控制与监控、票务与视频监控（TRNM/TRNM4/TRNC 系列，4 孔 M12 标准安装）；
自动驾驶与智慧交通：Robotaxi 与自动驾驶车辆的多频通信与高精度定位（GPSD4/STSG4 双鲨系列、LPMM4/LGMM4）、智能充电站互联与无感支付、公共交通 WiFi 覆盖；
海事与船载：轮渡/船舶 5G/4G + WiFi + GNSS 联网与数据回传（BSM/BSGM 桅杆式系列 + SAB-315 船用支架）；
工业物联网与机器人：AGV 无人小车、售货机/ATM、摄像头与工程机械、私有网络主控站、M2M 无线连接与数据回传；
宽带与企业：固定站点的 4G/5G 主链路与故障切换（CAT18/20 路由器）、农村宽带、分支网络；
DAS 与楼宇覆盖：机场、体育场、商场、园区等大型室内 4G/5G 分布系统（CMM/CMSLP 低 PIM 吸顶天线）。
选型建议
轨道交通（严苛认证 + 抗冲击）：TRNM[G]-7-60（2×2 MiMo，2 端口 N 型）、TRNM[X]4-6-60（4×4 MiMo + WiFi 6E）；
自动驾驶/高精度定位：GPSD4、STSG4 双鲨系列（4×4 MiMo + 最高 6×6 WiFi 6E + 最高 4 路 GNSS）；
车载通用 2×2 / 4×4：LPMM-6-60 / LGMM-6-60（2×2 圆顶），LPMM4-6-60 / LGMM4-6-60（4×4 圆顶）；
船载/桅杆与固定站点：BSM-6-60 / BSGM-6-60（2×2 全向）、DWMM4-6-60（4×4 全向）、WMM4G-6-60（4×4 定向 6–9 dBi）；
室内 / 机柜 / 面板安装：LPB-6-60（柱状 SISO）、LPAM/LGAM（驼峰 2×2 + WiFi）、LPP/LGP（超薄圆盘）；
室内覆盖 / DAS：CMM-6-60（2×2 MiMo 低 PIM）、CMSLP-6-60（SiSo 低 PIM）；
WiFi 单独部署：EF-24-58（粘附式）、PWB-24-58（桨状）、W24-58-CP-9（9 dBi 定向面板）、CM2/CM3/CM4-24-58（吸顶 MiMo）。
表一 · 天线家族规格总览
| 应用场景 | 天线家族 | 形态 | 蜂窝频率 | WiFi | GNSS | MIMO 配置 | 防护/认证 |
|---|---|---|---|---|---|---|---|
| 轨道交通与海事 | TRNM[G]-7-60-NJ | 鲨鱼鳍（4 孔固定） | 698-960 / 1710-6000 MHz | 2.4/5.0 GHz 2×2 | 可选（1562-1612 MHz，26 dB LNA） | 2×2 MiMo | IP67/IP69K、UL94-V0、EN50155/EN50121/EN45545/EN50124 |
| 轨道交通与海事 | TRNM[X]4-6-60 / TRNMG4-6-60 | 平板式 | 617-960 / 1427-6000 MHz | 最多 4×4 MiMo WiFi 6E | 最多 2 路 L1 或 1 路 L1/L2/L5 | 4×4 MiMo | EN50155、EN45545-2、EN50124-1 |
| 轨道交通与海事 | TRNC-7-60 / TRNCG-7-60 | 鲨鱼鳍 | 700-6000 MHz | WiFi SISO | 可选 | SiSo | EN50155、EN45545(HL1-3)、EN50124-1、IP69K |
| 轨道交通与海事 | BSM-6-60 / BSGM-6-60 | 桅杆式（全向） | 617-960 / 1710-6000 MHz | — | 可选（BSGM） | 2×2 MiMo | IP67，壁挂/桅杆/海上安装（SAB-315） |

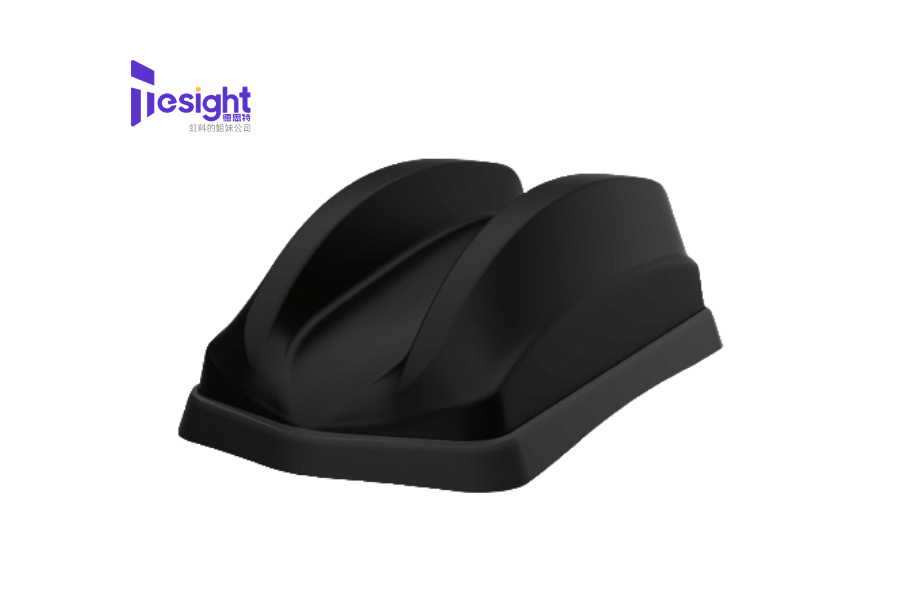

| 自动驾驶与智慧交通 | GPSD4-6-60 / STSG4-6-60（双鲨） | 鲨鱼鳍（双鳍） | 617-960 / 1427-6000 MHz | 最多 6×6 MiMo（WiFi 6E） | 最多 4 路有源（26 dB LNA，B13/14 滤波） | 4×4 MiMo，最高 15 合 1 | IP69K；增益 5/8/9 dBi；隔离 >8 / >15 dB |
| 自动驾驶与智慧交通 | LPMM/LGMM-6-60（Great White） | 圆顶（面板/磁吸） | 617-960 / 1710-3800 / 4900-6000 MHz | 最多 6×6 MiMo（2.4/5.0-7.2 GHz） | 可选（LGMM，26 dB LNA） | 2×2 MiMo | IP69K、IK10；增益 5-10 dBi；VSWR <2:1 |
| 自动驾驶与智慧交通 | LPMM4/LGMM4-6-60 / -7-38 | 圆顶 | 617-960 / 1427-6000 MHz（-7-38 为 1710-3800） | 最多 6×6 或 4×4 WiFi 6E（2.4/4.9-7.2 GHz） | 可选 | 4×4 MiMo | IP69K、IK10 |
| 工业物联网与机器人 | Megalodon® L[X]M[X]M8[X]-6-60 | 低剖面立方 | 617-6000 MHz 级 | WiFi MiMo（2.4/5.0 GHz） | 可选 | 4G/5G 3 组 2×2 MiMo（最高） | IP69K、IK10 |
| 工业物联网与机器人 | LPAM/LGAM-7-27-24-58 | 驼峰（面板/磁吸） | 698-3800 MHz | 2×2 MiMo 2.4/5.0 GHz | 可选（LGAM） | 2×2 MiMo LTE | IP66，含磁性版本 |
| 工业物联网与机器人 | LPP/LGP-7-38、LP/LG-7-38 | 低剖面圆盘 | 698-960 / 1710-3800 MHz | 可选 2.4/5.0 GHz | 可选（26 dB LNA） | SiSo | IP66/IK07（LPP/LGP）、IK10/IP69K/UL94-V0/ECE R118/UL746C（LP/LG） |
| 宽带与企业 | WMM4G-6-60 / WMM4GG-6-60 | 定向（壁挂/桅杆） | 617-960 / 1710-6000 MHz | — | 可选（WMM4GG） | 4×4 MiMo | IP66；峰值增益 6 dBi / 9 dBi；VSWR <2:1；50 W |
| 宽带与企业 | DWMM4/DWMM4G-6-60 | 全向（桅杆/壁挂/桌面） | 617-960 / 1427-6000 MHz | — | 可选 | 4×4 MiMo | 固定站点主链路与故障切换 |
| 宽带与企业 | WMMG-7-38 / WMM8G-7-38 | 中/高增益（桅杆/壁挂/桌面） | 698-960 / 1710-3800 MHz | — | 可选 | 2×2 MiMo | 交叉极化、耐候外壳 |
| DAS | CMM-6-60 | 吸顶（低剖面） | 617-960 / 1710-6000 MHz | 2.4/5.0 GHz 2×2 | — | 2×2 MiMo | 低 PIM 优于 -150 dBc、UL94-V0；增益 7 dBi；VSWR <2.5:1 |
| DAS | CMSLP-6-60 | 吸顶（低剖面） | 617-960 / 1710-6000 MHz | 2.4/5.0 GHz | — | SiSo | 低 PIM 优于 -150 dBc、UL94-V0；增益 7 dBi；50 W |
表二 · 按 MIMO 配置 / 端口的型号速查
| 端口/元件配置 | 典型型号 | 适用场景 |
|---|---|---|
| 1（SiSo） | TRNC-7-60、GPSB5G、LPB-6-60、LPW-BC3G、LPA/LPAP/LGAP-7-42、LP/LG-7-38、LPP/LGP-7-38、CMSLP-6-60、W24-58-CP-9、EF-24-58、PWB-24-58 | 成本敏感的 SISO 联网、面板/柱状安装、室内覆盖 |
| 2（2×2 MiMo） | TRNM[G]-7-60、GPSD/STSG-6-60、GPSD/STSG-7-27、LPMM/LGMM-6-60、BSM/BSGM-6-60、WMMG-7-38、WMM8G-7-38、WMM2G-6-60、LPAM/LGAM-7-27、DWMM? 系列、CMM-6-60、CM2-24-58、DMM-7-38/6-60 | 主流车载/固定站点 2×2 MIMO、楼宇 DAS |
| 4（4×4 MiMo） | TRNM4/TRNMG4-6-60、GPSD4/STSG4-6-60、LPMM4/LGMM4-6-60、LPMM4/LGMM4-7-38、DWMM4/DWMM4G-6-60、WMM4G/WMM4GG-6-60、CM4-24-58 | 高吞吐（CAT18/20、5G）、自动驾驶、轨交 |
| 3 / 6 / 8 / 15（更多信道） | CM3-24-58（3×3 WiFi）、LPAM/LGAM 的 2×3 WiFi 配置、LGMDM/LGMTM/LGMQM/LGMHM-6-60-24-58（最多 6×6 WiFi 6E）、Megalodon（最多 3 组 2×2）、GPSD4/STSG4（最高 15 合 1） | 多系统共用单壳、WiFi 6E 高密度接入 |
