优利德 · UNI-T
UDP5000 多通道系列可编程开关直流电源
双输出 / 三输出 · 单通道 400 W · 双通道整机 800 W · 三通道整机 1200 W · 40 V / 80 V / 160 V / 250 V / 800 V 五种额定电压 · 共 10 个型号
产品简介
UDP5000 多通道系列是优利德推出的双输出和三输出可编程开关直流电源，各单输出通道皆为 400 W。系列由 40 V、80 V、160 V、250 V、800 V 五种额定电压型号与双输出通道、三输出通道两种机型组成，共计 10 个型号。
本系列可编程开关直流电源可在固定功率下实现多种电压和电流的组合输出，单台电源即可满足高电压、低电流或高电流、低电压的输出组合，节约成本与空间。以 UDP5044（单通道 40 V / 40 A / 400 W）为例，可实现单通道 10 V/40 A/400 W、20 V/20 A/400 W、40 V/10 A/400 W，以及两个通道同时输出自由组合。双通道输出最大 800 W，三通道最大 1200 W，相同电压通道之间输出延迟小于 0.1 ms。
仪器内置 USB 和 LAN 接口，支持 SCPI 协议，方便远程控制、工业 PLC 控制和组建智能化测试平台，广泛应用于 DC-DC 电源模块、电池充电及传感器等多种测试领域。
核心参数
• 路数：双输出通道机型 UDP5044 / UDP5088 / UDP5011 / UDP5022 / UDP5088H；三输出通道机型 UDP5444 / UDP5888 / UDP5111 / UDP5222 / UDP5888H
• 额定电压 / 额定电流（单通道）：40 V / 40 A；80 V / 20 A；160 V / 8 A；250 V / 6 A；800 V / 2 A
• 最大可调电压 / 电流：42 V / 42 A（40 V 机型）；84 V / 21 A（80 V 机型）；168 V / 8.4 A（160 V 机型）；262.5 V / 6.3 A（250 V 机型）；840 V / 2.1 A（800 V 机型）
• 输出功率：单通道 400 W；整机 800 W（双通道）/ 1200 W（三通道）
• 编程分辨率与精度：电压设定分辨率 1 mV（40 V、80 V 机型）/ 10 mV（160 V、250 V、800 V 机型），输出精度 ±(设定值的 0.05% + 额定值的 0.05%)；电流设定分辨率 1 mA，输出精度 ±(设定值的 0.5% + 额定值的 0.1%)
• 纹波及噪声：电压 rms 5 mV / 12 mV / 20 mV / 30 mV（按机型），p-p 50 mV / 100 mV / 200 mV；电流 rms 80 mA / 40 mA / 30 mA / 12 mA / 6 mA
• 保护功能：过压保护 OVP、过流保护 OCP、前面板输出端过流保护 FOCP、过温保护 OTP、关机 SD、功率限制 POWER LIMIT、通讯检测看门狗、主从并行操作保护 PRLALM
• 接口：USB 2.0（B 型插座，符合 USBTMC-USB488）、LAN（IEEE 802.3 100Base-TX / 10Base-T，符合 LXI 规格 2011 Ver.1.4 与 HiSLIP 扩展 Rev.1.01，RJ-45，通信协议 VXI-11 / SCPI-RAW / HiSLIP）；软件协议 IEEE Std 488.2-1992，指令语言符合 SCPI Specification 1999.0
• 并串联能力：多机机外并联模式最多 4 台机器并联（相同型号，含主机）；多机机外串联模式除 UDP5088H / UDP5888H 以外型号支持 2 台通道串联
• 供电与环境：标称输入 100 Vac～240 Vac、50 Hz~60 Hz、单相，输入电压范围 85 Vac~265 Vac，输入频率 47 Hz~63 Hz；工作温度 0 ℃~+50 ℃，重量约 5.5 kg（800 W 机型）/ 约 7.5 kg（1200 W 机型）
产品特性
多通道输出与独立控制
• 多通道：双通道输出最大 800 W，三通道最大 1200 W，相同电压通道之间输出延迟小于 0.1 ms
• 可控制每个通道独立输出或同时输出
• List 模式、同步模式多通道输出上电时序可调
• 支持前、后面板输出
• 真彩 LCD，可同时显示设定电压、设定电流、输出电压、输出电流
• 以 UDP5044 为例，单通道可实现 10 V/40 A/400 W、20 V/20 A/400 W、40 V/10 A/400 W 等固定功率下的电压电流组合
内阻可变、CC/CV 优先与斜率可调

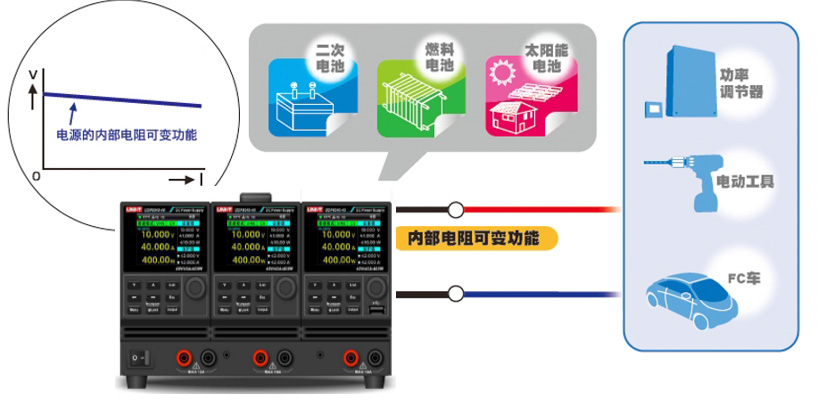

• 内阻可变：UDP5000 的内阻可变功能增强了测试的灵活性和真实性；例如输出电压、电流设置值为 15 V 5 A、电源内阻设为 1.000 Ω、外接 5 Ω 负载时，实际输出电压为 15 V − 15 V × 1 Ω ÷（1 Ω + 5 Ω）= 12.5 V，输出电流为 15 V ÷（1 Ω + 5 Ω）= 2.5 A
• 可设电源内阻范围：UDP5044 / UDP5444 0.000~1.00 Ω；UDP5088 / UDP5888 0.000~4.00 Ω；UDP5011 / UDP5111 0.000~15.00 Ω；UDP5022 / UDP5222 0.000~31.25 Ω；UDP5088H / UDP5888H 0.000~300.00 Ω，设定分辨率 0.001 Ω
• CC/CV 优先：支持 CC/CV 优先模式切换，用户可根据测试需求灵活选择恒流或恒压优先控制逻辑，兼顾安全性与实用性
• 斜率可调：在目标电压一致的前提下，斜率越大电压爬升速度越快，能更快达到设定值；斜率越小电压上升越平缓，可有效避免电压过冲
• 远程补偿功能（Remote Sense），可避免导线上的压降引起的测试不精确问题；最大远端补偿电压按机型为 1.5 V / 4 V / 5 V
多重保护设置
• 内置过功率、过流、过压、过温四重主动防护机制，可在异常工况下快速响应并切断输出，避免设备损坏
• 搭载自带泄放电路，能在断电后快速释放残余电压，保障操作安全；自带泄放电路控制，关机后可将输出电容电流泄放置安全电压以下
• 过压保护（OVP）设定范围为额定输出电压的 0%~105%；过流保护（OCP）调节范围为额定输出电流的 0%~105%
• 前面板输出端过流保护（FOCP）：前面板输出电流最大 10 A，大于 10 A 将保护，固定值 ＞10 A（TYP 值）；若 OCP 值小于 FOCP 值则优先使用 OCP 值
• 具备功率限制（POWER LIMIT，接近额定输出功率的 105%）、通讯检测（看门狗，自动重启）与主从并行操作保护（PRLALM）
• 保护功能启动时，将根据实际的异常情况弹窗显示异常详情并自动关闭输出
电流扩展与并串联能力

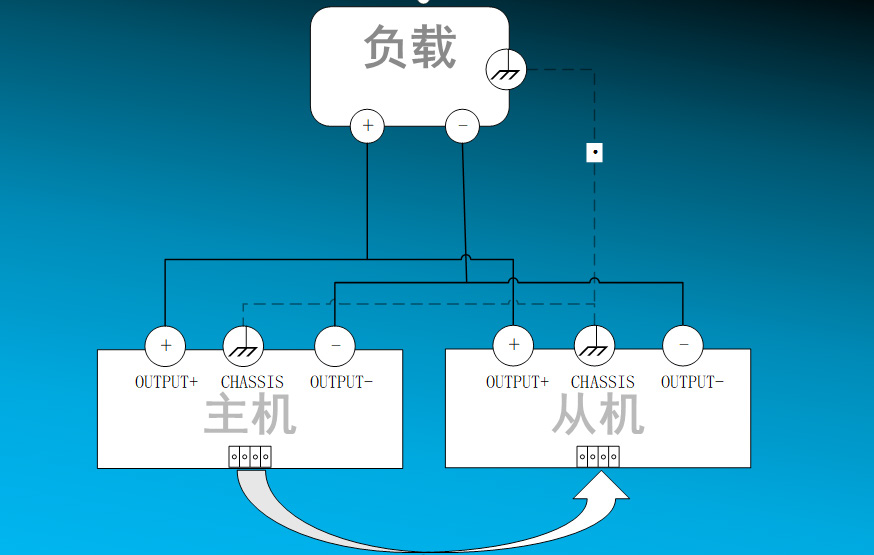

• 并联模式：电源主机与从机的并联均流连接方案，适用于需要扩展输出电流的大功率测试场景；主机与从机的输出正极（OUTPUT+）、输出负极（OUTPUT−）分别并联后统一为负载供电
• 主机通过通讯接口向从机传递控制信号，实现电流的同步分配与精准均流，确保两台电源输出电流均衡
• 负载与电源的机壳（CHASSIS）均可靠接地，有效规避共模干扰与电位差问题，保证并联系统的稳定性与测试结果的准确性
• 支持同型号机型串并联，最多 4 台并联、2 台串联；UDP5088H / UDP5888H 不支持串联；当前主从机之间的差异为 5%（TYP 值）
通信、控制与辅助功能
• 内置标准 USB、LAN 标准通信接口、模拟控制接口，单个接口可控制多台机器
• 支持 SCPI 协议，方便远程控制、工业 PLC 控制和组建智能化测试平台
• LAN 接口支持网页 Web 远程控制与 VXI 总线，通过浏览器即可实现对仪器的远程控制
• 外部模拟量电压/电阻控制，并提供电压、电流监控输出（VMON / IMON，0 V~10 V 可选监测范围）
• 输出开启/关闭延时器调节范围 0.1 s~9999.9 s，OVP / OCP 使能延时调节范围 10 ms~10000 ms；预设值组数 32×3 组；键盘锁可锁定除 Output 键以外的所有按键
• 列表模式可设置组数 0~128 组，循环次数 1~9999 或无限，阶跃时间 0.1 s 至 99999.9 s；支持同步运行模式，同步电压和电流的设定并同步启动运行
• 智能型风扇控制，节约能源、降低噪声；功率因数高，THD 小，对电网谐波干扰小，低纹波、低噪声，适合对电能质量要求高的应用领域
• 兼容全球电网电压，无需切换输入电压挡位；支持最高 50 ℃ 环境工作温度
型号与配置
• UDP5444：通道数 3 · 最大输出功率 1200 W · 最大输出电压 80 V（整机串联）· 最大输出电流 120 A（整机并联）
• UDP5888：通道数 3 · 最大输出功率 1200 W · 最大输出电压 160 V（整机串联）· 最大输出电流 60 A（整机并联）
• UDP5111：通道数 3 · 最大输出功率 1200 W · 最大输出电压 320 V（整机串联）· 最大输出电流 24 A（整机并联）
• UDP5222：通道数 3 · 最大输出功率 1200 W · 最大输出电压 500 V（整机串联）· 最大输出电流 18 A（整机并联）
• UDP5888H：通道数 3 · 最大输出功率 1200 W · 最大输出电压 800 V（单通道）· 最大输出电流 6 A（整机并联）
• UDP5044：通道数 2 · 最大输出功率 800 W · 最大输出电压 80 V（整机串联）· 最大输出电流 80 A（整机并联）
• UDP5088：通道数 2 · 最大输出功率 800 W · 最大输出电压 160 V（整机串联）· 最大输出电流 40 A（整机并联）
• UDP5011：通道数 2 · 最大输出功率 800 W · 最大输出电压 320 V（整机串联）· 最大输出电流 16 A（整机并联）
• UDP5022：通道数 2 · 最大输出功率 800 W · 最大输出电压 500 V（整机串联）· 最大输出电流 12 A（整机并联）
• UDP5088H：通道数 2 · 最大输出功率 800 W · 最大输出电压 800 V（单通道）· 最大输出电流 4 A（整机并联）
• 双通道机型配件：USB 2.0 双头打印线（黑色，线长 1.5 m）、输出保护盖（一套附 M3×8 十字螺丝 ×2）、电源线（国标三脚扁插 / VDE H05VV-F 3×0.75 mm² / 1.8 米 / 250 V / 10 A / CCC 认证 / 黑色 / 品字尾）、机外串并联排线 ×1；机型尺寸 350 mm × 142 mm × 124 mm（L×W×H）
• 三通道机型配件：USB 2.0 双头打印线（黑色，线长 1.5 m）、输出保护盖（一套附 M3×8 十字螺丝 ×3）、AC 输入保护盖 ×1（附 M3×8 十字螺丝 ×2）、电源线（H05VV-F 3G×2.5 mm²，棕 / 蓝 / 黄绿，黑色 PVC 外被，3 m / 250 V / 20 A）、机外串并联排线 ×1；机型尺寸 350 mm × 213 mm × 124 mm（L×W×H）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 UDP5000 多通道详细指标页。
onetest仪器资源库 · 优利德 UDP5000 多通道系列可编程开关直流电源
优利德 · UNI-T
UDP5000 多通道系列可编程开关直流电源 · 详细指标
按官方用户手册分组收录全部关键技术指标 · 双通道 800 W / 三通道 1200 W · 单通道 400 W · 40 V / 80 V / 160 V / 250 V / 800 V
产品简介
UDP5000 多通道系列是双输出和三输出可编程开关直流电源，各单输出通道皆为 400 W，由 40 V、80 V、160 V、250 V、800 V 五种额定电压型号与双输出通道、三输出通道两种机型组成，共 10 个型号。系列内置 USB 与 LAN 接口，支持 SCPI 协议。
本页按官方用户手册分组收录全部关键技术指标（型号与主要参数、交流输入特性、输出特性、显示特性、保护功能、信号输入输出、控制功能、其他功能、操作显示、接口、常规特性与环境条件、外形尺寸）；产品定位、特性与应用请见 UDP5000 多通道产品介绍页。
测试条件
• 在无特殊指定的情况下，技术规格以下列的设定和条件为基准（UDP5000 多通道系列型号通用）：负载为纯电阻性负载；预热时间为 30 分钟；预热后必须根据适当的校准程序在 23 ℃±5 ℃ 的环境中正确校准产品
• TYP 值：代表产品在环境温度为 23 ℃（73.4 °F）的环境中运行的典型值，这些值并不能保证该产品的性能
• 额定负载与空载（恒压模式）：额定负载指使用纯电阻负载、输出额定电压时使输出电流达到最大输出电流的 95% 至 100%；无负载指没有输出电流流过负载
• 额定负载与空载（恒流模式）：额定负载指使用纯电阻负载、输出额定电流时使电压降至最大输出电压的 95% 至 100%；无负载指在额定输出电流下电压降至最大输出电压的 10% 或 1 V，以较高者为准
• 上升时间：开启电源输出时，输出电压或输出电流从额定值的 10% 上升至 90% 使用的时间
• 下降时间：关闭电源输出时，输出电压或输出电流从额定值的 90% 下降至 10% 使用的时间
• 额定输出电压下可输出的电流与额定输出电流下可输出的电压受额定输出功率限制：额定输出电压下的最大输出电流 = 额定输出功率 ÷ 额定输出电压；额定输出电流下的最大输出电压 = 额定输出功率 ÷ 额定输出电流
技术指标
型号与主要参数
• UDP5044（双通道）：单通道额定 40 V / 40 A / 400 W；整机串联 80 V；整机并联 80 A；整机额定功率 800 W
• UDP5088（双通道）：单通道额定 80 V / 20 A / 400 W；整机串联 160 V；整机并联 40 A；整机额定功率 800 W
• UDP5011（双通道）：单通道额定 160 V / 8 A / 400 W；整机串联 320 V；整机并联 16 A；整机额定功率 800 W
• UDP5022（双通道）：单通道额定 250 V / 6 A / 400 W；整机串联 500 V；整机并联 12 A；整机额定功率 800 W
• UDP5088H（双通道）：单通道额定 800 V / 2 A / 400 W；不可串联；整机并联 4 A；整机额定功率 800 W
• UDP5444（三通道）：单通道额定 40 V / 40 A / 400 W；整机串联 80 V；整机并联 120 A；整机额定功率 1200 W
• UDP5888（三通道）：单通道额定 80 V / 20 A / 400 W；整机串联 160 V；整机并联 60 A；整机额定功率 1200 W
• UDP5111（三通道）：单通道额定 160 V / 8 A / 400 W；整机串联 320 V；整机并联 24 A；整机额定功率 1200 W
• UDP5222（三通道）：单通道额定 250 V / 6 A / 400 W；整机串联 500 V；整机并联 18 A；整机额定功率 1200 W
• UDP5888H（三通道）：单通道额定 800 V / 2 A / 400 W；不可串联；整机并联 6 A；整机额定功率 1200 W
交流输入特性
• 适用机型：双通道机型 UDP5044、UDP5088、UDP5011、UDP5022、UDP5088H；三通道机型 UDP5444、UDP5888、UDP5111、UDP5222、UDP5888H
• 标称输入电压：100 Vac～240 Vac、50 Hz~60 Hz、单相；输入电压范围 85 Vac~265 Vac；输入电压频率范围 47 Hz~63 Hz
• 输入电流（TYP 值）：双通道机型 100 Vac 时 11.2 A、200 Vac 时 5.6 A；三通道机型 100 Vac 时 16.8 A、200 Vac 时 8.4 A
• 浪涌电流（MAX）：双通道机型 50 Apeak 以下；三通道机型 75 Apeak 以下
• 功率（MAX）：双通道机型 1120 W；三通道机型 1680 W
• 功率因数（TYP 值）：0.99（输入电压 100 V）/ 0.97（输入电压 200 V）
• 效率（MIN）：75%（TYP 值）
• 断电输出保持时间（MIN）：20 ms 以上
• 注：输入电流与效率为输出额定功率时的额定输出电流；浪涌电流为打开电源开关后（约 1 ms 内），不包括流经内部 EMC 过滤电路电容的充电电流成分；功率与断电输出保持时间为输出额定功率时
输出特性（单个通道输出规格）
• 额定输出电压：UDP5044 / UDP5444 40 V；UDP5088 / UDP5888 80 V；UDP5011 / UDP5111 160 V；UDP5022 / UDP5222 250 V；UDP5088H / UDP5888H 800 V
• 额定输出电流：UDP5044 / UDP5444 40 A；UDP5088 / UDP5888 20 A；UDP5011 / UDP5111 8 A；UDP5022 / UDP5222 6 A；UDP5088H / UDP5888H 2 A
• 输出功率：各机型单通道均为 400 W
• 最大可调电压：42 V（40 V 机型）；84 V（80 V 机型）；168 V（160 V 机型）；262.5 V（250 V 机型）；840 V（800 V 机型）
• 电压输出精度：±(设定值的 0.05% + 额定值的 0.05%)，适用于额定电压 1%~100% 的范围
• 电压设定分辨率：1 mV（40 V、80 V 机型）；10 mV（160 V、250 V、800 V 机型）
• 电压显示分辨率：1 mV（40 V、80 V 机型）；1 mV（<100 V）/ 10 mV（≥100 V）（160 V、250 V、800 V 机型）
• 电压电源调节率：±6 mV（40 V 机型）；±10 mV（80 V 机型）；±12.2 mV（160 V 机型）；±26 mV（250 V 机型）；±403 mV（800 V 机型）
• 电压负载调节率：±6 mV（40 V 机型）；±10 mV（80 V 机型）；±12.2 mV（160 V 机型）；±26 mV（250 V 机型）；±405 mV（800 V 机型）
• 电压纹波及噪声：p-p 50 mV / 100 mV / 200 mV（按机型）；rms 5 mV / 12 mV / 20 mV / 30 mV（按机型）
• 电压上升时间：额定负载 50 ms 以下 / 100 ms 以下 / 250 ms 以下（按机型）；无负载 50 ms 以下 / 100 ms 以下 / 150 ms 以下（按机型）
• 电压下降时间：额定负载 50 ms 以下 / 150 ms / 250 ms / 150 ms（按机型）；无负载 500 ms 以下 / 1200 ms / 2000 ms / 2000 ms（按机型）
• 最大远端补偿电压（MAX）：1.5 V（40 V 机型）；4 V（80 V 机型）；5 V（160 V、250 V、800 V 机型）
• 电压温度系数：100 ppm/℃
• 最大可调电流：42 A（40 V 机型）；21 A（80 V 机型）；8.4 A（160 V 机型）；6.3 A（250 V 机型）；2.1 A（800 V 机型）
• 电流输出精度：±(设定值的 0.5% + 额定值的 0.1%)，适用于额定电流 1%~100% 的范围；0%~1% 时为 TYP 值
• 电流设定分辨率：各机型均为 1 mA
• 电流显示分辨率：各机型均为 1 mA
• 电流电源调节率：±6 mA（40 V 机型）；±4 mA（80 V 机型）；±3 mA（160 V 机型）；±2.5 mA（250 V 机型）；±6.44 mA（800 V 机型）
• 电流负载调节率：±13 mA（40 V 机型）；±9 mA（80 V 机型）；±7 mA（160 V 机型）；±6 mA（250 V 机型）；±6.44 mA（800 V 机型）
• 电流纹波及噪声：rms 80 mA（40 V 机型）；40 mA（80 V 机型）；30 mA（160 V 机型）；12 mA（250 V 机型）；6 mA（800 V 机型）
• 电流上升时间（TYP 值，额定负载）：50 ms / 100 ms（按机型）；下降时间（TYP 值，额定负载）：50 ms / 100 ms（按机型）
• 电流温度系数：100 ppm/℃
• 可设置的最大内阻：1.000 Ω（UDP5044 / UDP5444）；4.000 Ω（UDP5088 / UDP5888）；15 Ω（UDP5011 / UDP5111）；31.25 Ω（UDP5022 / UDP5222）；300 Ω（UDP5088H / UDP5888H）
• 电源内阻设定范围与分辨率：UDP5044 / UDP5444 0.000~1.00 Ω；UDP5088 / UDP5888 0.000~4.00 Ω；UDP5011 / UDP5111 0.000~15.00 Ω；UDP5022 / UDP5222 0.000~31.25 Ω；UDP5088H / UDP5888H 0.000~300.00 Ω；设定分辨率均为 0.001 Ω
• 电源内阻上限说明：UDP5044 / UDP5444 机型与 UDP5088 / UDP5888 机型的可设电源内阻 Rint（Ω）Max = 额定电压值 ÷ 额定电流值；UDP5011 / UDP5111、UDP5022 / UDP5222 与 UDP5088H / UDP5888H 的 Rint（Ω）Max = 额定电压值 ÷ 额定电流值 × 0.75
• 注：最大输出电压与最大输出电流被最大输出功率所限制；可调值可限制到 OVP / OCP 动作点约 95%；电源调节率在 90 Vac~121 Vac 或 198 Vac~242 Vac、恒定负载条件下适用；负载调节率指电源输出额定电压并从空载工作至额定负载时输出电压的变化率；纹波及噪声在电源处于恒压模式、输出额定电流并工作在额定功率下，使用示波器测量仪器输出中的纹波及噪声，测量频带为 20 MHz；温度系数在周围温度 0 ℃~50 ℃ 范围内适用
显示特性
• 电压显示最大显示：99.999（40 V、80 V 机型）；999.99（160 V、250 V、800 V 机型）
• 电压显示最小显示：0.100（40 V、80 V 机型）；0.50（160 V、250 V、800 V 机型）
• 电压显示精度：1 mV（40 V、80 V 机型）；1 mV（<100 V）/ 10 mV（≥100 V）（160 V、250 V、800 V 机型）
• 电流显示最大显示：99.999（40 V、80 V 机型）；9.999（160 V、250 V、800 V 机型）
• 电流显示精度：各机型均为 1 mA
• 功率显示最大显示：999.99；功率显示精度：1 mW（<100 W）/ 10 mW（≥100 W）
• 注：5444V 机型和 5888V 机型最小输出电压设置值为 0.1 V，5111 机型和 5222 机型最小输出电压设置值为 0.5 V
保护功能
• 过压保护（OVP）：自动关闭输出，弹窗显示“过压保护，关闭输出”；设定范围 额定输出电压的 0%~105%；设定精度 1 mV（单机额定值 <100 V）、10 mV（单机额定值 ≥100 V）
• 过流保护（OCP）：自动关闭输出，弹窗显示“过流保护，关闭输出”；调节范围 额定输出电流的 0%~105%；调节精度 1 mA（单机额定值 <100 A）、10 mA（单机额定值 ≥100 A）
• 前面板输出端过流保护（FOCP）：自动关闭输出，弹窗显示“前面板过流保护，关闭输出”；值（固定）＞10 A（TYP 值）
• 过温保护（OTP）：自动关闭输出，弹窗显示“过温保护，关闭输出”
• 关机（SD）：关闭电源
• 功率限制（POWER LIMIT）：自动关闭输出，弹窗显示“过功率保护，关闭输出”；值（固定）接近额定输出功率的 105%
• 通讯检测（看门狗）：重启，弹窗显示“看门狗异常，自动重启”
• 主从并行操作保护（PRLALM）：自动关闭输出，弹窗显示“主 / 从机异常，关闭输出”
• 注：保护动作方式为输出断开或断路器跳闸；当负载突然改变时，OCP 不能防止电源输出部分内部的电容器产生放电电流峰值；前面板输出电流最大 10 A，大于 10 A 将保护，如果 OCP 值小于 FOCP 值则优先使用 OCP 值
信号输入输出
• 输出监测信号：电压监测（VMON）可选择电压监测范围 0 V~10 V；电流监测（IMON）可选择电压监测范围 0 V~10 V（控制电流采样电路上的电压，从而控制输出电流）
• 输出状态信号：输出开启状态（处于输出状态时开启）；CV 状态（工作在 CV 模式时开启）；CC 状态（工作在 CC 模式时开启）；报警状态（警报被触发时开启）；电源开启状态（电源开机时开启）
• 触发输入：可选逻辑 低电平（0 V to 1.5 V）、高电平（3.5 V to 5 V）；输入阻抗 10 kΩ（TYP 值）
• 触发输出：可选逻辑 低电平（0 V to 0.6 V）、高电平（4.2 V to 5 V）；脉宽 100 µs（TYP 值）
控制功能
• 外部电压控制（VPGM）：输出电压控制为额定输出电压的 0% to 100%；电压控制范围 0 V~10 V；精度 5% 量级
• 外部电压控制（IPGM）：输出电流控制为额定输出电流的 0% to 100%；电压控制范围 0 V~10 V；精度 5% 量级
• 输出开关控制（OUTPUT ON/OFF CONT）：开关闭合时给出高电平信号，开启输出；开关断开时给出低电平信号，关闭输出
其他功能
• 输出开启/关闭延时器：调节范围 0.1 s~9999.9 s；调节分辨率 0.1 s、1 s、10 s、100 s、1000 s、10000 s；出厂默认值为 0.1 s
• 过压保护（OVP）/ 过流保护（OCP）使能延时：调节范围 10 ms~10000 ms；调节分辨率 10 ms、100 ms；出厂默认值为 20 ms
• 预设值：组数 32×3 组
• 键盘锁：锁定除 Output 键以外的所有按键
• 列表模式：可设置组数 0~128 组；循环次数 1~9999、无限；阶跃时间 0.1 s 至 99999.9 s；设置为“0”时，为无限循环
• 同步运行模式：同步电压和电流的设定，同步启动运行
• 多机机外并联模式：最多四台机器并联（相同型号），包括主机；当前主从机之间的差异为 5%（TYP 值）
• 多机机外串联模式：除 UDP5088H / UDP5888H 以外型号，两台通道串联（相同型号）
• 多通道（VMCB）：主机与电脑之间的连接为以太网、USB；主机与从机之间的连接为 CAN 通讯
• 序列功能：对预先设定的内容（程序）自动逐个执行；序列程序不能从面板设定，使用命令做成，程序写入本产品后即使没有 PC 也可以执行
操作显示
• 输出打开/关闭：输出打开时，Output 按键亮绿色
• CV 动作：显示屏输出状态显示 CV（绿色）
• CC 动作：显示屏输出状态显示 CC（红色）
• 报警：保护功能启动时将会根据实际的异常情况，弹窗显示异常详情并自动关闭输出
• 按键锁：锁定状态时 LOCK 按键亮绿色
• 远程控制：工作模式显示为“外部控制”
接口
• 软件协议：IEEE Std 488.2-1992
• 指令语言：Complies with SCPI Specification 1999.0
• USB 硬件：符合 USB 2.0 规范；数据速率 480 mbps（高速）；B 型插座
• USB 程序消息终止器：接收时的 LF 或 EOM，发送时的 LF+EOM；设备类别符合 USBTMC-USB488 设备分类规范
• LAN 硬件：IEEE 802.3 100Base-TX / 10Base-T 以太网符合 LXI 规格 2011 Ver.1.4，符合 LXI HiSLIP 扩展功能 Rev.1.01；IPv4，RJ-45 连接器
• LAN 通信协议：VXI-11、SCPI-RAW、HiSLIP
• LAN 程序消息终止器：VXI-11、HiSLIP 接收时 LF 或 END、发送时 LF+END；SCPI-RAW 接收时低电平、传输时低电平
• 注：系列同时内置模拟控制接口，单个接口可控制多台机器；官方用户手册所列数字接口为 USB 与 LAN 两类，未提供 GPIB 接口规格
常规特性与环境条件
• 重量（仅主机）：约 5.5 公斤（800 W 机型）；约 7.5 公斤（1200 W 机型）
• 操作环境：室内使用，过电压类别 II
• 工作温度：0 ℃~+50 ℃；工作湿度：20% rh~85% rh（无结露）
• 存放温度：-20 ℃~+60 ℃；存放湿度：90% rh 或以下（无冷凝）
• 高度：2000 m 以下；冷却方式：采用风扇强制空冷
• 接地极性：负极接地或正极接地皆可
• 对接地电压：UDP5044 / UDP5088 / UDP5011 / UDP5022 机型与 UDP5444 / UDP5888 / UDP5111 / UDP5222 机型，最大 ±500 Vmax
• 耐压：穿过主电路和机箱 1500 Vac 通电 1 分钟无异常；穿过主回路和次级回路 UDP5044 / UDP5088 / UDP5011 / UDP5022 机型与 UDP5444 / UDP5888 / UDP5111 / UDP5222 机型施加 1650 Vac 1 分钟无异常，UDP5088H / UDP5888H 机型 1900 Vac 1 分钟无异常
• 绝缘电阻：穿过主电路和机箱 100 MΩ 或更多（70% rh 或更低）在 500 Vdc；穿过主回路和次级回路 UDP5044 / UDP5088 / UDP5011 / UDP5022 机型与 UDP5444 / UDP5888 / UDP5111 / UDP5222 机型 100 MΩ 或以上（70% rh 或以下）在 500 Vdc，UDP5088H / UDP5888H 机型 100 MΩ 或以上（70% rh 或以下）在 1000 Vdc；横跨二次电路和机箱 UDP5044 / UDP5088 / UDP5011 / UDP5022 机型与 UDP5444 / UDP5888 / UDP5111 / UDP5222 机型 40 MΩ 或以上（70% rh 或以下）在 500 Vdc，UDP5088H / UDP5888H 机型 40 MΩ 或以上（70% rh 或以下）在 1000 Vdc
• 电磁兼容性（EMC）：符合 EMC 指令 2014/30/EU、EN61326-1（Class A）、EN55011（Class A，Group I）、EN61000-3-2、EN61000-3-3；适用于与本产品连接所使用的电缆及电线长度均在 3 米以下的条件下；本产品是 Class A 机器，适用于工业环境，在住宅区使用本产品可能会成为干扰源
• 安全性：符合低电压指令 2014/35/EU、EN61010-1（Class I，污染程度 2）；本产品是 Class I 机器，请务必将本产品的保护端子接地
外形尺寸
• 双通道机型（UDP5044、UDP5088、UDP5011、UDP5022、UDP5088H）：机型尺寸 350 mm × 142 mm × 124 mm（L×W×H）
• 三通道机型（UDP5444、UDP5888、UDP5111、UDP5222、UDP5888H）：机型尺寸 350 mm × 213 mm × 124 mm（L×W×H）
• 外形尺寸图中标注值：352 mm（13.86 in）、最大 417 mm（16.42 in）、最大 375 mm（14.76 in）；图示单位为 mm（inch）
• 注：官方用户手册中常规特性表所列尺寸一栏为“请参考外形尺寸图”，具体尺寸请以厂商最新外形尺寸图为准
资源下载
本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
onetest仪器资源库 · 优利德 UDP5000 多通道系列可编程开关直流电源 详细指标
全部
厂家联系方式
地址：广东省东莞市松山湖园区工业北一路6号
电话：0769-85729877
邮箱：mkcb008@uni-trend.com.cn
仪器类技术支持热线：0769-85729877
售后维修服务：0769-85729918
工作时间：周一至周五 8:00-12:00、13:30-17:30
华中区
武汉办事处：湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936
华中全区：金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn
河南/江西：王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn
湖南：李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn
湖南：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn
华北区
北京办事处：北京市海淀区海淀北二街8号中关村SOHO 1215室
华北全区：陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn
山西/河北/天津：赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn
东三省/内蒙/吉林：毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn
黑龙江：单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn
山东：贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn
山东：宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn
北京：叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn
北京：刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn
华西区
成都办事处：成都市高新西区合顺路2号IC设计产业园2栋1单元21楼
西安办事处：西安市雁塔区城南南二环西段88号老三届世纪星19楼19号
华西全区：潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn
四川/云南/西藏：刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn
西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn
重庆/贵州：何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn
重庆/贵州：魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn
华南区
优利德总部：广东省东莞市松山湖园区工业北一路6号
华南全区：马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn
深圳（宝安/光明/坪山）：许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn
深圳（龙华/龙岗）：华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn
东莞/惠州：何力 销售主管 18922981676 mkcb168@uni-trend.com.cn
广州/佛山：卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn
广东/广西：魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn
福建/广西/海南：张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn
华东区
南京办事处：南京市江宁区富塘街7号深蓝中心4栋2201-2202室
苏州办事处：苏州市苏州大道东409号国际金融中心1幢2802室
华东全区：石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn
安徽：夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn
安徽：王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn
浙江：石光明 销售经理 18916111209 Shigm@uni-trend.com.cn
江苏：陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn
苏州/无锡/常州：王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn
上海：吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn
上海/南京：董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn
合作代理商（华北区）
东方中科 www.dfzk.com/unit
北京海洋兴业科技股份有限公司 www.hyxyyq.com
北京盛威顺达电子科技有限公司 www.swsddz.com
山东世方工业设备有限公司 www.sfantools.com
济南金力通电子设备有限公司 www.jnjltdz.com
沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com
呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com
哈尔滨市爱思电子有限公司 www.ices-cn.com
鑫思维（天津）智能科技有限公司 www.xswznkj.com
长春长芯电子科技有限公司 www.changxindz.com
合作代理商（华东区）
燊容电子科技（上海）有限公司
上海昌测电子系统有限公司 www.shchangce.com
南京道测电子有限公司
苏州德计仪器仪表有限公司 www.szdj117.cn
南京恒经通电子科技有限公司 www.hengjingtong.com.cn
上海秉质电子科技有限公司
上海屿谷电子有限公司 www.yugudz.com
合肥积善电子科技有限公司
杭州微丹电子有限公司 hzweidan.com
杭州中电科学仪器装备有限公司
上海喜测电子科技有限公司
上海广信实业公司
常州创凯电子科技有限公司
杭州捷孚电子技术有限公司
合作代理商（华南区）
博测科技(佛山)有限公司 www.china-protech.com.cn
广州市正测电子科技有限公司 www.fit-test.net
深圳市日图科技有限公司 www.rituchina.com
东莞市不凡电子有限公司 www.a-bf.cn
深圳市田诚电子有限公司 www.itw17.cn
深圳市仪表世界连锁店有限公司 www.szlswl8.com
深圳市无忧仪器有限公司 www.zrdz.com.cn
广州市美达克数据科技有限公司 www.gzmitek.net
合作代理商（华西区）
重庆德源胜仪器有限公司 www.cq1718.com
贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com
陕西麦创电子科技有限公司 www.sxmc17.com
四川科电创芯电子科技有限公司 www.kdcxtest.com
合作代理商（华中区）
湖南璟德科技有限公司
武汉明海达科技有限公司
湖南懋军宝工电子有限公司 www.hnmjbg.com
河南麦瑞克电子科技有限公司 www.me117.com
湖南风正测控技术有限公司
江西博高科技有限公司 www.jxbogao.com
武汉瑜珩科技有限公司
武汉新奥德斯科技有限公司 www.xads5117.com
武汉绿扬电子有限公司
湖南锐格电子科技有限公司
湖南优利帝科技有限公司
河南优利德仪器仪表有限公司
武汉易准测控技术有限公司
郑州万顺工贸有限公司
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
