优利德 · UNI-T

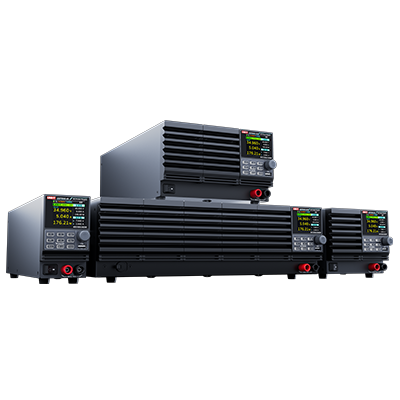

UDP5000 系列单通道可编程直流电源
单通道输出 · 5 种额定电压 40 V / 80 V / 160 V / 250 V / 800 V · 4 种额定功率 400 W / 800 W / 1200 W / 2000 W · 共 20 个型号 · USB 与 LAN（SCPI）接口
产品简介
UDP5000 系列电源兼具体型小、性能高、功能多、输出范围广、操作简单、使用灵活等特点，由 5 种额定输出电压（40 V、80 V、160 V、250 V、800 V）和 4 种额定输出功率（400 W、800 W、1200 W、2000 W）组成，共 20 个型号。
每个机型都配置了 USB、LAN 通讯接口，前后都配置了输出端子（前面板输出电流最大 10 A）；并具备内部可变电阻功能、泄放负载控制功能、CC/CV 切换功能以及各种保护功能。
系列支持相同型号机外多机联合使用，最大支持 4 台并联和 2 台串联，功率、电压和电流最大可分别扩展至 4800 W、500 V 和 480 A，适用于 DC-DC 电源模块、电池充电、半导体器件及传感器等多种测试领域。
核心参数
• 路数：单通道输出，通道数 1
• 电压与功率组合：40 V 机型 400 W / 800 W / 1200 W / 2000 W（电流 0~40 A / 0~80 A / 0~120 A / 0~200 A）；80 V 机型 400 W / 800 W / 1200 W / 2000 W（0~20 A / 0~40 A / 0~60 A / 0~100 A）；160 V 机型 400 W / 800 W / 1200 W / 2000 W（0~8 A / 0~16 A / 0~24 A / 0~40 A）
• 电压与功率组合（续）：250 V 机型 400 W / 800 W / 1200 W / 2000 W（0~6 A / 0~12 A / 0~18 A / 0~30 A）；800 V 机型 400 W / 800 W / 1200 W / 2000 W（0~2 A / 0~4 A / 0~6 A / 0~10 A）
• 电压输出范围：0.1~40 V（5040 机型）；0.1~80 V（5080 机型）；0.5~160 V（5160 机型）；0.5~250 V（5250 机型）；0.5~800 V（5800 机型）；最大可调电压分别为 42 V / 84 V / 168 V / 262.5 V / 840 V
• 编程分辨率与精度：电压设定分辨率 1 mV（40 V、80 V 机型）/ 10 mV（160 V、250 V、800 V 机型），输出精度 ±(设定值的 0.05% + 额定值的 0.05%)；电流设定分辨率 1 mA，输出精度 ±(设定值的 0.5% + 额定值的 0.1%)
• 回读精度：电压显示分辨率 1 mV（40 V、80 V 机型）/ 1 mV（<100 V）与 10 mV（≥100 V）（160 V、250 V、800 V 机型）；电流显示分辨率 1 mA（大电流机型在 ≥100 A 时为 10 mA）；功率显示分辨率 1 mW（<100 W）/ 10 mW（≥100 W）/ 100 mW（≥1000 W）
• 纹波及噪声：电压 p-p 50 mV / 100 mV / 200 mV / 250 mV（按机型），rms 5 mV / 12 mV / 20 mV / 30 mV / 50 mV（按机型）；电流 rms 6 mA 至 400 mA（按机型）
• 保护功能：过压保护 OVP（设定范围 额定输出电压的 0%~105%）、过流保护 OCP（调节范围 额定输出电流的 0%~105%）、前面板输出端过流保护 FOCP（固定值 ＞10 A）、过温保护 OTP、关机 SD、功率限制 POWER LIMIT（接近额定输出功率的 105%）、通讯检测看门狗、主从并行操作保护 PRLALM
• 接口：USB（符合 USB 2.0 规范，B 型插座，符合 USBTMC-USB488）、LAN（IEEE 802.3 100Base-TX / 10Base-T，符合 LXI 规格 2011 Ver.1.4 与 LXI HiSLIP 扩展 Rev.1.01，RJ-45，通信协议 VXI-11 / SCPI-RAW / HiSLIP）、后面板模拟接口；软件协议 IEEE Std 488.2-1992，指令语言符合 SCPI Specification 1999.0
• 并串联能力：机外并联 400 W / 800 W / 1200 W 机型最多 4 台（含主机），2000 W 机型最多 2 台（含主机）；机外串联最多 2 台相同型号机型，UDP5800 机型不支持串联
• 供电与环境：标称输入 100 Vac～240 Vac、50 Hz~60 Hz、单相，输入电压范围 85 Vac~265 Vac；工作温度 0 ℃~50 ℃；重量约 3 公斤（400 W）/ 约 5.5 公斤（800 W）/ 约 7.5 公斤（1200 W）/ 约 13 公斤（2000 W）
产品特性
可扩展：机外串并联输出
• 支持同型号外部串并联输出，最大支持 4 台并联和 2 台串联
• 功率、电压和电流最大可分别扩展至 4800 W、500 V 和 480 A
• 单控并联运转可增大输出电流：最大输出电流 = 电源的额定输出电流 × 并联的台数；例如将 3 台 UDP5040-40 并联即可输出 40 A × 3 = 120 A
• 单控串联运转可增大输出电压：Voutmax = 电源的额定输出电压 × 串联的台数；例如将 2 台 UDP5250-6 串联最大可输出 250 V × 2 = 500 V
• 单控运转指将一台仪器作为主机、其他相同型号电源作为从机连接，并通过对主机的操作实现控制整个系统；主机与从机之间的输出电流或输出电压之差在额定值的大约 5% 以内
• 并联台数上限：400 W / 800 W / 1200 W 机型各 4 台，2000 W 机型 2 台；串联台数上限各功率段均为 2 台，UDP5800 机型不支持串联
CC/CV 优先与斜率可调
• CC 优先模式：适用于 LED、激光器等对电流过冲要求严格的测试场景
• CV 优先模式：适用于对电压响应速度要求较高的测试场景
• 斜率状态设定：输出时的斜率模式设定分为恒压（CV）模式（电压优先）与恒流（CC）模式（电流优先），以防止输出开启时的过冲
• 斜率模式包括 CV 高速优先（VHS）与 CC 高速优先（IHS），默认为高速上升下降速率；以及 CV 斜率优先（VSR）与 CC 斜率优先（ISR），可按需设定上升下降速率
• 斜率可调范围：电压 0.01~500.00 V/s；电流 0.01~72.00 A/s；可设置合适的上升或下降斜率，有效保护容性负载、感性负载及半导体器件，避免因瞬时过压或过流而损坏
内阻可调与宽范围输出
• 内部电阻可变功能：可调节电源内部电阻，用于更真实地模拟内部有电阻的电源，如二次电池、太阳能电池、燃料电池等；仅在恒电压（CV）动作时可以进行内部电阻可变功能的设定
• 内阻设定范围示例：0.000~31.250 Ω（5250 机型 400 W 型号）；各机型可设置的最大内阻按额定电压与额定电流取值，设定分辨率 0.001 Ω
• 40 V / 80 V 机型内阻上限 Rint（Ω）= 额定电压值 ÷ 额定电流值；160 V / 250 V / 800 V 机型 Rint（Ω）= 额定电压值 ÷ 额定电流值 × 0.75
• 宽范围输出：功率比高达 4.0，同等功率下提供更宽的电压、电流选择范围
• Auto Range 功能：输出电压与电流受额定功率限制，表现为电压、电流成比例的自动量程切换
泄放负载与列表输出
• 泄放负载设置功能：可根据实际需要设置电源内部泄放负载状态，泄放负载可选择“开启”（始终开启）或“关闭”（始终关闭）
• 电源在输出端连接有电容器，内部配置有能够在输出关闭时对电容器进行放电的泄放负载；如泄放负载关闭时，电源输出后关闭输出，输出端子上仍有缓慢下降的残留电压，若泄放负载开启则残留电压将会快速消失
• 列表模式：可设置 128 组输出电压/电流、输出时间数据组合，以及设定循环次数和终止状态；可保存 32 个数据组合至电源本地，也可将数据组合导出至外部设备
• 列表设置完成并开启输出后，电源将按照设计的组合自动进行输出；支持任意电源波形输出及任意电源开关测试
• 输出开启/关闭延时器调节范围 0.1 s~9999.9 s（出厂默认 0.1 s）；过压/过流保护使能延时调节范围 10 ms~10000 ms（出厂默认 10 ms）
显示、交互与远程控制

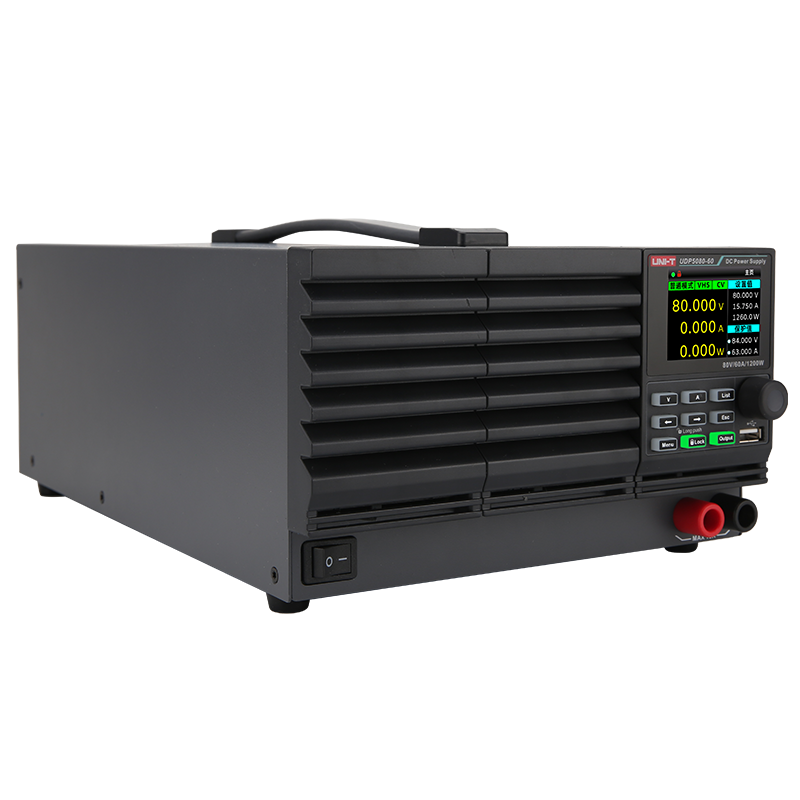

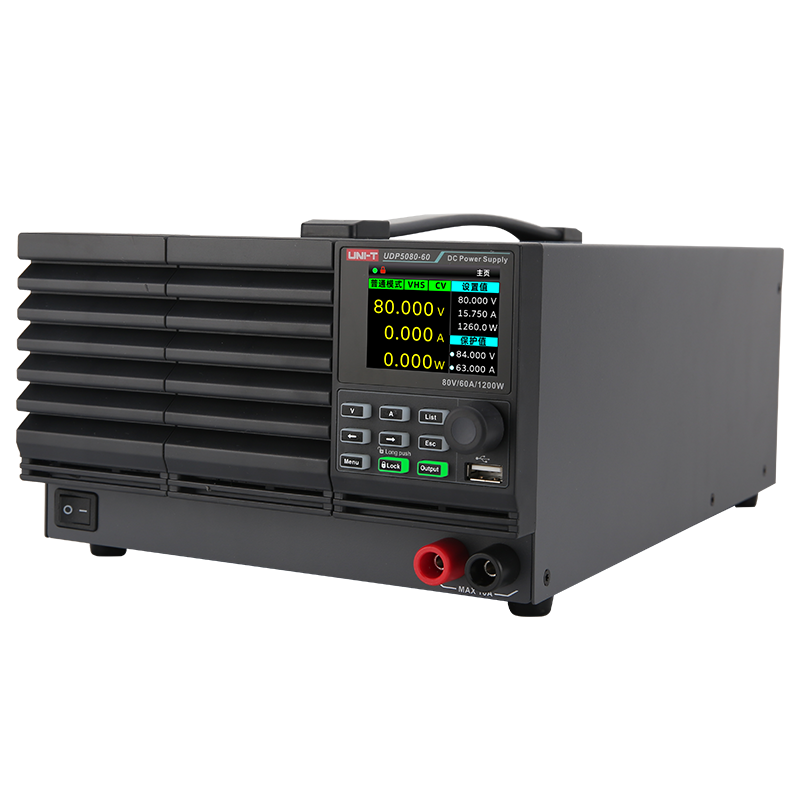

• 彩色 LCD 显示屏，显示内容更丰富，可视性强；2.4 寸真彩液晶屏显示色彩丰富，更贴近日常使用习惯
• 更为直观简洁的页面：设置页面简洁直观，凭借直感即可快速上手使用；多功能按键使用更直观、操作更便捷；按下菜单键后即可进行输出、系统、网络的设置以及本机信息的查看

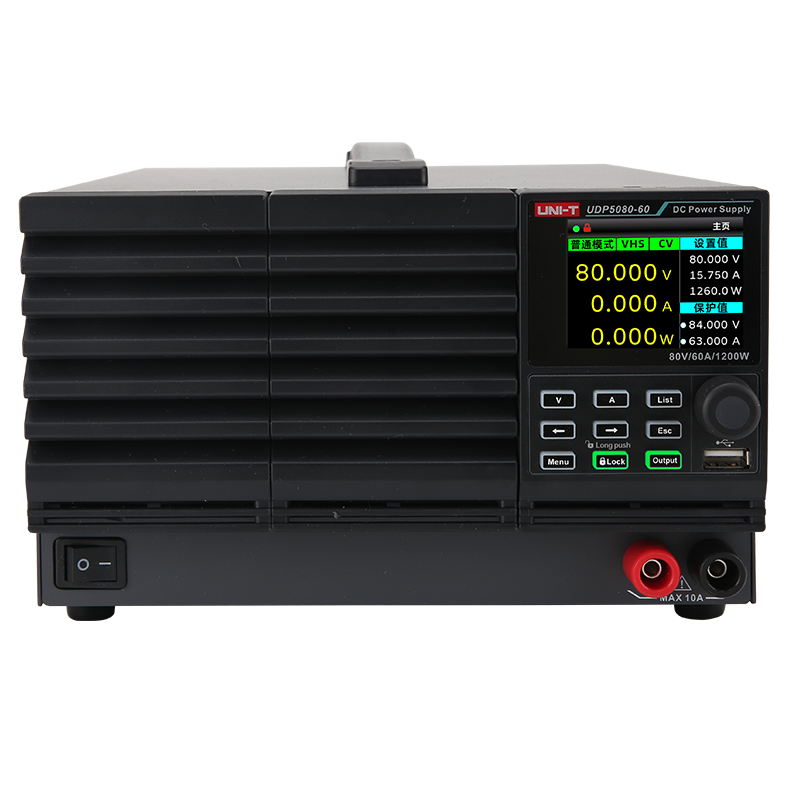

• 前后面板输出端子：前后面板皆可进行输出（前面板最大输出 10 A）
• 内嵌 WebServer：内嵌 WebServer，支持 SCPI 标准协议，无需安装软件即可通过浏览器实现对仪器的远端控制

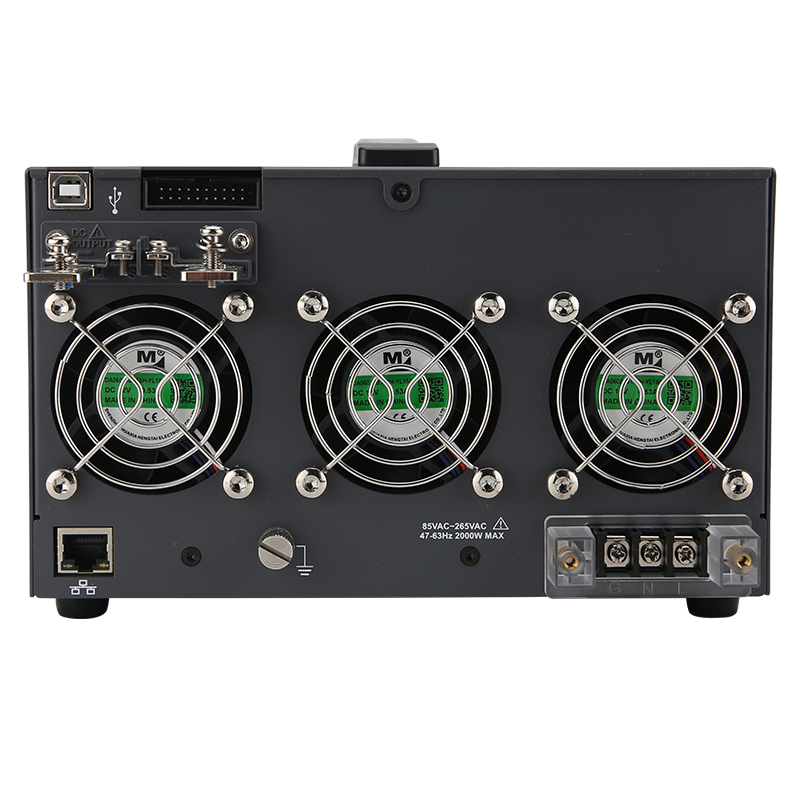

• 外部模拟电压控制：后面板均配置了含有使用外部电压控制、多机联合运行的模拟接口；使用外部模拟接口时请配套使用连接排线，并需将电源的工作模式设置为“外部电压控制”
• 模拟接口定义包括 GND（接地点）、VREF_V（提供稳定的 10 V 基准电压，用于外部电压控制）、Vs/D0（电压设置模拟量 0~10 V 对应 0~VoutMax）、Is/D1（电流设置模拟量 0~10 V 对应 0~IoutMax）、D2（外部数字控制）、ON/OFF（高电平打开输出、低电平关闭输出）、Vm 与 Im（电压/电流输出模拟输出通道 0~10 V）、EN_BUS、CANH / CANL、LS_BUS+ / LS_BUS−
• 外部电压控制接口精度 5% 量级；输出电压控制（VPGM）为额定输出电压的 0% to 100%，输出电流控制（IPGM）为额定输出电流的 0% to 100%，电压控制范围均为 0 V~10 V
• 过压/过流保护值设定：输出值的设置值不能高于保护值的约 95%，保护值不能低于输出设定值的约 105%；还可设置发生保护的延迟时间
型号与参考价
• UDP5040-40：单通道 · 400 W · 40 V · 40 A · 参考价 ￥6,999（未税）
• UDP5040-80：单通道 · 800 W · 40 V · 80 A · 参考价 ￥11,399（未税）
• UDP5040-120：单通道 · 1200 W · 40 V · 120 A · 参考价 ￥14,299（未税）
• UDP5040-200：单通道 · 2000 W · 40 V · 200 A · 参考价 ￥19,999（未税）
• UDP5080-20：单通道 · 400 W · 80 V · 20 A · 参考价 ￥6,999（未税）
• UDP5080-40：单通道 · 800 W · 80 V · 40 A · 参考价 ￥11,399（未税）
• UDP5080-60：单通道 · 1200 W · 80 V · 60 A · 参考价 ￥14,299（未税）
• UDP5080-100：单通道 · 2000 W · 80 V · 100 A · 参考价 ￥19,999（未税）
• UDP5160-8：单通道 · 400 W · 160 V · 8 A · 参考价 ￥7,399（未税）
• UDP5160-16：单通道 · 800 W · 160 V · 16 A · 参考价 ￥11,999（未税）
• UDP5160-24：单通道 · 1200 W · 160 V · 24 A · 参考价 ￥14,999（未税）
• UDP5160-40：单通道 · 2000 W · 160 V · 40 A · 参考价 ￥20,999（未税）
• UDP5250-6：单通道 · 400 W · 250 V · 6 A · 参考价 ￥7,399（未税）
• UDP5250-12：单通道 · 800 W · 250 V · 12 A · 参考价 ￥11,999（未税）
• UDP5250-18：单通道 · 1200 W · 250 V · 18 A · 参考价 ￥14,999（未税）
• UDP5250-30：单通道 · 2000 W · 250 V · 30 A · 参考价 ￥20,999（未税）
• UDP5800-2：单通道 · 400 W · 800 V · 2 A · 参考价 ￥8,399（未税）
• UDP5800-4：单通道 · 800 W · 800 V · 4 A · 参考价 ￥12,999（未税）
• UDP5800-6：单通道 · 1200 W · 800 V · 6 A · 参考价 ￥15,999（未税）
• UDP5800-10：单通道 · 2000 W · 800 V · 10 A · 参考价 ￥21,999（未税）
• 配套附件：电源线（国标三脚扁插 + 品字尾）、串并联排线（用于多机串并联通讯使用）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 UDP5000 详细指标页。
onetest仪器资源库 · 优利德 UDP5000 系列单通道可编程直流电源
优利德 · UNI-T
UDP5000 系列单通道可编程直流电源 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 20 个型号 · 400 W / 800 W / 1200 W / 2000 W · 40 V / 80 V / 160 V / 250 V / 800 V
产品简介
UDP5000 系列电源兼具体型小、性能高、功能多、输出范围广、操作简单使用灵活等特点，由 5 种额定输出电压（40 V、80 V、160 V、250 V、800 V）和 4 种额定输出功率（400 W、800 W、1200 W、2000 W）组成，共 20 个型号。每个机型都配置了 USB、LAN 通讯接口，前后都配置了可输出端子（前面板输出电流最大 10 A），并具备内部可变电阻功能、泄放负载控制功能、CC/CV 切换功能以及各种保护功能。
本页按官方数据手册分组收录全部关键技术指标（型号与主要参数、交流输入特性、输出特性、内部电阻可变设定范围、显示特性、保护功能、信号输入输出、控制功能、其他功能、操作显示、接口、常规特性与环境条件）；产品定位、特性与应用请见 UDP5000 产品介绍页。
测试条件
• 在无特殊指定的情况下，技术规格以下列的设定和条件为基准（全型号通用）：负载为纯电阻性负载；预热时间为 30 分钟；预热后必须根据适当的校准程序在 23 ℃±5 ℃ 的环境中正确校准产品；测试指标为常温下稳定 30 分钟后的测试结果
• TYP 值：代表产品在环境温度为 23 ℃（73.4 °F）的环境中运行的典型值，这些值并不能保证该产品的性能
• 额定负载与空载（恒压模式）：额定负载指使用纯电阻负载、输出额定电压时使输出电流达到最大输出电流的 95% 至 100%；无负载指没有输出电流流过负载
• 额定负载与空载（恒流模式）：额定负载指使用纯电阻负载、输出额定电流时使电压降至最大输出电压的 95% 至 100%；无负载指在额定输出电流下电压降至最大输出电压的 10% 或 1 V，以较高者为准
• 上升时间：开启电源输出时，输出电压或输出电流从额定值的 10% 上升至 90% 使用的时间；下降时间：关闭电源输出时，从额定值的 90% 下降至 10% 使用的时间
• 额定输出电压下可输出的电流与额定输出电流下可输出的电压均受额定输出功率限制：额定输出电压下的最大输出电流 = 额定输出功率 ÷ 额定输出电压；额定输出电流下的最大输出电压 = 额定输出功率 ÷ 额定输出电流
技术指标
型号与主要参数（共 20 个型号）
• 5040 机型（电压输出范围 0.1~40 V）：UDP5040-40 电流 0~40 A / 400 W；UDP5040-80 电流 0~80 A / 800 W；UDP5040-120 电流 0~120 A / 1200 W；UDP5040-200 电流 0~200 A / 2000 W
• 5080 机型（电压输出范围 0.1~80 V）：UDP5080-20 电流 0~20 A / 400 W；UDP5080-40 电流 0~40 A / 800 W；UDP5080-60 电流 0~60 A / 1200 W；UDP5080-100 电流 0~100 A / 2000 W
• 5160 机型（电压输出范围 0.5~160 V）：UDP5160-8 电流 0~8 A / 400 W；UDP5160-16 电流 0~16 A / 800 W；UDP5160-24 电流 0~24 A / 1200 W；UDP5160-40 电流 0~40 A / 2000 W
• 5250 机型（电压输出范围 0.5~250 V）：UDP5250-6 电流 0~6 A / 400 W；UDP5250-12 电流 0~12 A / 800 W；UDP5250-18 电流 0~18 A / 1200 W；UDP5250-30 电流 0~30 A / 2000 W
• 5800 机型（电压输出范围 0.5~800 V）：UDP5800-2 电流 0~2 A / 400 W；UDP5800-4 电流 0~4 A / 800 W；UDP5800-6 电流 0~6 A / 1200 W；UDP5800-10 电流 0~10 A / 2000 W
• 全系列共同参数：通道数 1；标称输入电压 100 Vac～240 Vac、50 Hz~60 Hz、单相；输入电压范围 85 Vac~265 Vac；输入电压频率范围 47 Hz~63 Hz；工作温度 0 ℃~50 ℃；效率（MIN）75%（TYP 值）；功率因数（TYP 值）0.99（输入电压 100 V）/ 0.97（输入电压 200 V）；断电输出保持时间（MIN）20 ms 以上
交流输入特性（按功率机型）
• 400 W 机型（UDP5040-40 / UDP5080-20 / UDP5160-8 / UDP5250-6 / UDP5800-2）：输入电流（TYP 值）100 Vac 时 5.6 A、200 Vac 时 2.8 A；浪涌电流（MAX）25 Apeak 以下；功率（MAX）560 W
• 800 W 机型（UDP5040-80 / UDP5080-40 / UDP5160-16 / UDP5250-12 / UDP5800-4）：输入电流（TYP 值）100 Vac 时 11.2 A、200 Vac 时 5.6 A；浪涌电流（MAX）50 Apeak 以下；功率（MAX）1120 W
• 1200 W 机型（UDP5040-120 / UDP5080-60 / UDP5160-24 / UDP5250-18 / UDP5800-6）：输入电流（TYP 值）100 Vac 时 16.8 A、200 Vac 时 8.4 A；浪涌电流（MAX）75 Apeak 以下；功率（MAX）1680 W
• 2000 W 机型（UDP5040-200 / UDP5080-100 / UDP5160-40 / UDP5250-30 / UDP5800-10）：输入电流（TYP 值）100 Vac 时 28 A、200 Vac 时 14 A；浪涌电流（MAX）125 Apeak 以下；功率（MAX）2800 W
• 注：输入电流与效率为输出额定功率时的额定输出电流；浪涌电流为打开电源开关后（约 1 ms 内），不包括流经内部 EMC 过滤电路电容的充电电流成分；功率与断电输出保持时间为输出额定功率时
输出特性 · 电压（按功率机型）
• 额定输出电压：40 V（5040 机型）；80 V（5080 机型）；160 V（5160 机型）；250 V（5250 机型）；800 V（5800 机型）
• 最大可调电压：42 V / 84 V / 168 V / 262.5 V / 840 V，全功率段一致
• 电压输出精度：±(设定值的 0.05% + 额定值的 0.05%)，适用于额定电压 1%~100% 的范围
• 电压设定分辨率：1 mV（40 V、80 V 机型）；10 mV（160 V、250 V、800 V 机型）
• 电压显示分辨率：1 mV（40 V、80 V 机型）；1 mV（<100 V）/ 10 mV（≥100 V）（160 V、250 V、800 V 机型）
• 电压电源调节率：400 W 机型 ±6 mV / ±10 mV / ±12.2 mV / ±26 mV / ±403 mV；800 W、1200 W、2000 W 机型 ±6 mV / ±10 mV / ±20 mV / ±26 mV / ±403 mV
• 电压负载调节率：400 W 机型 ±6 mV / ±10 mV / ±12.2 mV / ±26 mV / ±405 mV；800 W、1200 W、2000 W 机型 ±6 mV / ±10 mV / ±20 mV / ±26 mV / ±405 mV
• 电压纹波及噪声（p-p，20 MHz 测量带宽）：50 mV / 100 mV / 200 mV（400 W、800 W、1200 W 机型按电压型号分布）；50 mV / 100 mV / 250 mV（2000 W 机型按电压型号分布）
• 电压纹波及噪声（rms，20 MHz 测量带宽）：5 mV / 12 mV / 20 mV / 30 mV（400 W 机型按电压型号分布）；5 mV / 12 mV / 20 mV / 50 mV（800 W、1200 W、2000 W 机型按电压型号分布）
• 电压上升时间（额定负载）：50 ms 以下 / 100 ms 以下 / 250 ms 以下；无负载：50 ms 以下 / 100 ms 以下 / 150 ms 以下（全功率段一致）
• 电压下降时间（额定负载）：50 ms 以下 / 150 ms / 250 ms / 150 ms；无负载：500 ms 以下 / 1200 ms / 2000 ms / 2000 ms（全功率段一致）
• 最大远端补偿电压（MAX）：1.5 V（40 V 机型）；4 V（80 V 机型）；5 V（160 V、250 V、800 V 机型）
• 电压温度系数：100 ppm/℃（周围温度 0 ℃~50 ℃ 范围内）
输出特性 · 电流（按功率机型）
• 最大可调电流（按 40 V / 80 V / 160 V / 250 V / 800 V 机型顺序）：400 W 机型 42 A / 21 A / 8.4 A / 6.3 A / 2.1 A；800 W 机型 84 A / 42 A / 16.8 A / 12.6 A / 4.2 A；1200 W 机型 126 A / 63 A / 25.2 A / 18.9 A / 6.3 A；2000 W 机型 210 A / 105 A / 42 A / 31.5 A / 10.5 A
• 电流输出精度：±(设定值的 0.5% + 额定值的 0.1%)，适用于额定电流 1%~100% 的范围；0%~1% 时为 TYP 值
• 电流设定分辨率：1 mA（400 W、800 W、1200 W 机型全部型号）；2000 W 机型 UDP5040-200 与 UDP5080-100 为 10 mA，UDP5160-40、UDP5250-30、UDP5800-10 为 1 mA
• 电流显示分辨率：1 mA（400 W、800 W 机型全部型号）；1200 W 机型 UDP5040-120 为 1 mA（<100 A）/ 10 mA（≥100 A），其余型号 1 mA；2000 W 机型 UDP5040-200 与 UDP5080-100 为 1 mA（<100 A）/ 10 mA（≥100 A），其余型号 1 mA
• 电流电源调节率：400 W 机型 ±6 mA / ±4 mA / ±3 mA / ±2.5 mA / ±6.44 mA；800 W 机型 ±6 mA / ±4 mA / ±3 mA / ±2.5 mA / ±7.88 mA；1200 W 机型 ±14 mA / ±8 mA / ±6 mA / ±3.5 mA / ±9.32 mA；2000 W 机型 ±22 mA / ±12 mA / ±6 mA / ±4.5 mA / ±9.32 mA
• 电流负载调节率：400 W 机型 ±13 mA / ±9 mA / ±7 mA / ±6 mA / ±6.44 mA；800 W 机型 ±13 mA / ±9 mA / ±7 mA / ±6 mA / ±7.88 mA；1200 W 机型 ±29 mA / ±17 mA / ±12 mA / ±8 mA / ±9.32 mA；2000 W 机型 ±45 mA / ±25 mA / ±18 mA / ±10 mA / ±9.32 mA
• 电流纹波及噪声（rms，20 MHz 测量带宽）：400 W 机型 80 mA / 40 mA / 30 mA / 12 mA / 6 mA；800 W 机型 80 mA / 40 mA / 30 mA / 12 mA / 6 mA；1200 W 机型 80 mA / 40 mA / 30 mA / 12 mA / 18 mA；2000 W 机型 400 mA / 200 mA / 100 mA / 60 mA / 30 mA
• 电流上升时间（TYP 值，额定负载）：50 ms / 100 ms；下降时间（TYP 值，额定负载）：50 ms / 100 ms（全功率段一致）
• 电流温度系数：100 ppm/℃（周围温度 0 ℃~50 ℃ 范围内）
• 可设置的最大内阻（按 40 V / 80 V / 160 V / 250 V / 800 V 机型顺序）：400 W 机型 1.000 Ω / 4.000 Ω / 15 Ω / 31.25 Ω / 300 Ω；800 W 机型 0.500 Ω / 2.000 Ω / 7.5 Ω / 15.625 Ω / 150 Ω；1200 W 机型 0.333 Ω / 1.333 Ω / 5.00 Ω / 10.416 Ω / 100 Ω；2000 W 机型 0.200 Ω / 0.800 Ω / 3.00 Ω / 6.250 Ω / 60 Ω
• 注：最大输出电压与最大输出电流被最大输出功率所限制；可调值可以限制到 OVP / OCP 动作点约 95%；电源调节率在 90 Vac~121 Vac 或 198 Vac~242 Vac、恒定负载条件下适用；负载调节率指电源输出额定电压并从空载工作至额定负载时输出电压的变化率；纹波及噪声在电源处于恒压模式、输出额定电流并工作在额定功率下，使用示波器测量仪器输出中的纹波及噪声，测量频带为 20 MHz
内部电阻可变设定范围（按型号）
• 5040 机型（额定 40 V）：UDP5040-40 Rint 0.000~1.000 Ω（额定电流 40 A、400 W）；UDP5040-80 0.000~0.500 Ω（80 A、800 W）；UDP5040-120 0.000~0.333 Ω（120 A、1200 W）；UDP5040-200 0.000~0.200 Ω（200 A、2000 W）
• 5080 机型（额定 80 V）：UDP5080-20 Rint 0.000~4.000 Ω（20 A、400 W）；UDP5080-40 0.000~2.000 Ω（40 A、800 W）；UDP5080-60 0.000~1.333 Ω（60 A、1200 W）；UDP5080-100 0.000~0.800 Ω（100 A、2000 W）
• 5160 机型（额定 160 V）：UDP5160-8 Rint 0.000~15.000 Ω（8 A、400 W）；UDP5160-16 0.000~7.500 Ω（16 A、800 W）；UDP5160-24 0.000~5.000 Ω（24 A、1200 W）；UDP5160-40 0.000~3.000 Ω（40 A、2000 W）
• 5250 机型（额定 250 V）：UDP5250-6 Rint 0.000~31.250 Ω（6 A、400 W）；UDP5250-12 0.000~15.625 Ω（12 A、800 W）；UDP5250-18 0.000~10.416 Ω（18 A、1200 W）；UDP5250-30 0.000~6.250 Ω（30 A、2000 W）
• 5800 机型（额定 800 V）：UDP5800-2 Rint 0.000~300.0 Ω（2 A、400 W）；UDP5800-4 0.000~150.0 Ω（4 A、800 W）；UDP5800-6 0.000~100.0 Ω（6 A、1200 W）；UDP5800-10 0.000~60.00 Ω（10 A、2000 W）
• 设定分辨率：各型号均为 0.001 Ω
• 注：Vrtg[V] 为额定电压值、Irtg[A] 为额定电流值、Rint[Ω] 为内部电阻值，0＜Rint[min]≤Rint[MAX]；40 V / 80 V 机型 Rint（Ω）= Vrtg（V）÷ Irtg（A）；160 V / 250 V / 800 V 机型 Rint（Ω）= Vrtg（V）÷ Irtg（A）× 0.75
显示特性
• 电压显示最大显示：99.999（UDP5040-40、UDP5080-20，以及 800 W、1200 W、2000 W 机型的 40 V 与 80 V 型号）；999.99（160 V、250 V、800 V 各功率型号）
• 电压显示最小显示：0.100（5040 机型与 5080 机型）；0.500（5160 机型、5250 机型、5800 机型）
• 电压显示分辨率：1 mV（40 V、80 V 机型）；1 mV（<100 V）/ 10 mV（≥100 V）（160 V、250 V、800 V 机型）
• 电流显示最大显示：400 W 机型 99.999（40 V、80 V 型号）/ 9.999（160 V、250 V、800 V 型号）；800 W 机型 99.999（40 V、80 V、160 V、250 V 型号）/ 9.999（800 V 型号）；1200 W 机型 999.99（40 V 型号）/ 99.999（80 V、160 V、250 V 型号）/ 9.999（800 V 型号）；2000 W 机型 999.99（40 V、80 V 型号）/ 99.999（160 V、250 V、800 V 型号）
• 电流显示分辨率：1 mA；UDP5040-120、UDP5040-200、UDP5080-100 为 1 mA（<100 A）/ 10 mA（≥100 A）
• 功率显示最大显示：999.99（400 W、800 W 机型）；9999.9（1200 W、2000 W 机型）
• 功率显示分辨率：1 mW（<100 W）/ 10 mW（≥100 W）；1200 W 与 2000 W 机型另含 100 mW（≥1000 W）
保护功能
• 过压保护（OVP）：自动关闭输出，弹窗显示“过压保护，关闭输出”；设定范围 额定输出电压的 0%~105%；设定精度 1 mV（单机额定值 <100 V）、10 mV（单机额定值 ≥100 V）
• 过流保护（OCP）：自动关闭输出，弹窗显示“过流保护，关闭输出”；调节范围 额定输出电流的 0%~105%；调节精度 1 mA（单机额定值 <100 A）、10 mA（单机额定值 ≥100 A）
• 前面板输出端过流保护（FOCP）：自动关闭输出，弹窗显示“前面板过流保护，关闭输出”；值（固定）＞10 A（TYP 值）
• 过温保护（OTP）：自动关闭输出，弹窗显示“过温保护，关闭输出”
• 关机（SD）：关闭电源
• 功率限制（POWER LIMIT）：自动关闭输出，弹窗显示“过功率保护，关闭输出”；值（固定）接近额定输出功率的 105%
• 通讯检测（看门狗）：重启，弹窗显示“看门狗异常，自动重启”
• 主从并行操作保护（PRLALM）：自动关闭输出，弹窗显示“主 / 从机异常，关闭输出”
• 注：保护动作方式为输出断开或断路器跳闸；当负载突然改变时，OCP 不能防止电源输出部分内部的电容器产生放电电流峰值；前面板输出电流最大 10 A，大于 10 A 将保护，如果 OCP 值小于 FOCP 值则优先使用 OCP 值
信号输入输出
• 输出监测信号：电压监测（VMON）可选择电压监测范围 0 V~10 V；电流监测（IMON）可选择电压监测范围 0 V~10 V（控制电流采样电路上的电压，从而控制输出电流）
• 输出状态信号：输出开启状态（处于输出状态时开启）；CV 状态（工作在 CV 模式时开启）；CC 状态（工作在 CC 模式时开启）；报警状态（警报被触发时开启）；电源开启状态（电源开机时开启）
• 触发输入：可选逻辑 低电平（0 V to 1.5 V）、高电平（3.5 V to 5 V）；输入阻抗 10 kΩ（TYP 值）
• 触发输出：可选逻辑 低电平（0 V to 0.6 V）、高电平（4.2 V to 5 V）；脉宽 100 µs（TYP 值）
控制功能
• 输出电压控制（VPGM）：额定输出电压的 0% to 100%；电压控制范围 0 V~10 V；精度 5% 量级
• 输出电流控制（IPGM）：额定输出电流的 0% to 100%；电压控制范围 0 V~10 V；精度 5% 量级
• 输出开关控制（OUTPUT ON/OFF CONT）：开关闭合时给出高电平信号，开启输出；开关断开时给出低电平信号，关闭输出
其他功能
• 输出开启/关闭延时器：调节范围 0.1 s~9999.9 s；调节分辨率 0.1 s、1 s、10 s、100 s、1000 s、10000 s；出厂默认值为 0.1 s
• 过压保护（OVP）/ 过流保护（OCP）使能延时：调节范围 10 ms~10000 ms；调节分辨率 10 ms、100 ms；出厂默认值为 10 ms
• 预设值：组数 32×3 组
• 键盘锁：锁定除 Output 键以外的所有按键
• 列表模式：可设置组数 0~128 组；循环次数 1~9999、无限；阶跃时间 0.1 s 至 99999.9 s；设置为“0”时，为无限循环
• 同步运行模式：同步电压和电流的设定，同步启动运行
• 多机机外并联模式：400 W、800 W、1200 W 机型最多四台机器并联（相同型号，包括主机）；2000 W 机型最多两台机器并联（相同型号，包括主机）；当前主从机之间的差异为 5%（TYP 值）
• 多机机外串联模式：两台机器串联（相同型号）；UDP5800 机型不支持串联
• 多通道（VMCB）：主机与电脑之间的连接为以太网、USB；主机与从机之间的连接为 CAN 通讯
• 泄放负载设置：泄放负载可选择“开启”（泄放负载始终开启）或“关闭”（泄放负载始终关闭）
操作显示
• 输出打开/关闭：输出打开时，Output 按键亮绿色
• CV 动作：显示屏输出状态显示 CV（绿色）
• CC 动作：显示屏输出状态显示 CC（红色）
• 报警：保护功能启动时将会根据实际的异常情况，弹窗显示异常详情并自动关闭输出
• 按键锁：锁定状态时 LOCK 按键亮绿色
• 远程控制：工作模式显示为“外部控制”
接口
• 软件协议：IEEE Std 488.2-1992
• 指令语言：Complies with SCPI Specification 1999.0
• USB 硬件：符合 USB 2.0 规范；数据速率 480 mbps（高速）；B 型插座；程序消息终止器 接收时的 LF 或 EOM、发送时的 LF+EOM；设备类别符合 USBTMC-USB488 设备分类规范
• LAN 硬件：IEEE 802.3 100Base-TX / 10Base-T Ethernet；符合 LXI 规格 2011 Ver.1.4；符合 LXI HiSLIP 扩展功能 Rev.1.01；IPv4，RJ-45 连接器
• LAN 通信协议：VXI-11、SCPI-RAW、HiSLIP；程序消息终止器 VXI-11 与 HiSLIP 接收时 LF 或 END、发送时 LF+END，SCPI-RAW 接收时低电平、传输时低电平
• 模拟接口端子定义：GND（接地点）；VREF_V（提供稳定的 10 V 基准电压，用于外部电压控制）；Vs/D0（电压设置模拟量 0~10 V 对应 0~VoutMax）；Is/D1（电流设置模拟量 0~10 V 对应 0~IoutMax）；D2（外部数字控制）；ON/OFF（外部数字/模拟控制电源输出，高电平打开输出、低电平关闭输出）；Vm（电压输出模拟输出通道 0~10 V 对应 0~VoutMax）；Im（电流输出模拟输出通道 0~10 V 对应 0~IoutMax）；NC（空脚）；EN_BUS（多机串/并联时主机向从机发出使能信号）；CANH / CANL（设备间通信，多机串/并联时用于机间通信）；LS_BUS+ / LS_BUS−（传输差分信号，多机串/并联时用于平均主从机的输出电流）
• 注：官方数据手册所列通信接口为 USB 与 LAN 两类，未提供 GPIB 接口规格
常规特性与环境条件
• 重量（仅主机）：约 3 公斤（400 W 机型）；约 5.5 公斤（800 W 机型）；约 7.5 公斤（1200 W 机型）；约 13 公斤（2000 W 机型）
• 操作环境：室内使用，过电压类别 II
• 工作温度：0 ℃~50 ℃；工作湿度：20% rh~85% rh（无结露）
• 存放温度：-20 ℃~60 ℃；存放湿度：90% rh 或以下（非冷凝）
• 高度：2000 m 以下；冷却方式：采用风扇强制空冷；接地极性：负极接地或正极接地皆可
• 对接地电压：UDP5040 机型 / UDP5080 机型 / UDP5160 机型 / UDP5250 机型 / UDP5800 机型，最大 ±500 Vmax
• 耐压：穿过主电路和机箱 1500 Vac 通电 1 分钟无异常；穿过主回路和次级回路 UDP5040 / UDP5080 / UDP5160 / UDP5250 机型施加 1650 Vac 1 分钟无异常，UDP5800 机型施加 1900 Vac 1 分钟无异常
• 绝缘电阻：穿过主电路和机箱 100 MΩ 或更多（70% rh 或更低）在 500 Vdc；穿过主回路和次级回路 UDP5040 / UDP5080 / UDP5160 / UDP5250 机型 100 MΩ 或以上（70% rh 或以下）在 500 Vdc，UDP5800 机型 100 MΩ 或以上（70% rh 或以下）在 1000 Vdc；横跨二次电路和机箱 UDP5040 / UDP5080 / UDP5160 / UDP5250 机型 100 MΩ 或以上（70% rh 或以下）在 500 Vdc，UDP5800 机型 100 MΩ 或以上（70% rh 或以下）在 1000 Vdc
• 电磁兼容性（EMC）：符合 EMC 指令 2014/30/EU、EN 61326-1（Class A）、EN 55011（Class A，Group 1）、EN 61000-3-2、EN 61000-3-3；适用于与本产品连接所使用的电缆及电线长度均在 3 米以下的条件下；本产品是 Class A 机器，适用于工业环境，在住宅区使用本产品可能会成为干扰源
• 安全性：符合低电压指令 2014/35/EU、EN 61010-1（Class I，污染程度 2）；本产品是 Class I 机器，请务必将本产品的保护端子接地
• 尺寸：官方数据手册常规特性表所列尺寸一栏为“请参考外形尺寸图”，具体尺寸请以厂商最新外形尺寸图为准
资源下载
本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
onetest仪器资源库 · 优利德 UDP5000 系列单通道可编程直流电源 详细指标
全部
厂家联系方式
地址：广东省东莞市松山湖园区工业北一路6号
电话：0769-85729877
邮箱：mkcb008@uni-trend.com.cn
仪器类技术支持热线：0769-85729877
售后维修服务：0769-85729918
工作时间：周一至周五 8:00-12:00、13:30-17:30
华中区
武汉办事处：湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936
华中全区：金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn
河南/江西：王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn
湖南：李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn
湖南：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn
华北区
北京办事处：北京市海淀区海淀北二街8号中关村SOHO 1215室
华北全区：陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn
山西/河北/天津：赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn
东三省/内蒙/吉林：毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn
黑龙江：单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn
山东：贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn
山东：宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn
北京：叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn
北京：刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn
华西区
成都办事处：成都市高新西区合顺路2号IC设计产业园2栋1单元21楼
西安办事处：西安市雁塔区城南南二环西段88号老三届世纪星19楼19号
华西全区：潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn
四川/云南/西藏：刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn
西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn
重庆/贵州：何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn
重庆/贵州：魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn
华南区
优利德总部：广东省东莞市松山湖园区工业北一路6号
华南全区：马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn
深圳（宝安/光明/坪山）：许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn
深圳（龙华/龙岗）：华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn
东莞/惠州：何力 销售主管 18922981676 mkcb168@uni-trend.com.cn
广州/佛山：卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn
广东/广西：魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn
福建/广西/海南：张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn
华东区
南京办事处：南京市江宁区富塘街7号深蓝中心4栋2201-2202室
苏州办事处：苏州市苏州大道东409号国际金融中心1幢2802室
华东全区：石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn
安徽：夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn
安徽：王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn
浙江：石光明 销售经理 18916111209 Shigm@uni-trend.com.cn
江苏：陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn
苏州/无锡/常州：王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn
上海：吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn
上海/南京：董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn
合作代理商（华北区）
东方中科 www.dfzk.com/unit
北京海洋兴业科技股份有限公司 www.hyxyyq.com
北京盛威顺达电子科技有限公司 www.swsddz.com
山东世方工业设备有限公司 www.sfantools.com
济南金力通电子设备有限公司 www.jnjltdz.com
沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com
呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com
哈尔滨市爱思电子有限公司 www.ices-cn.com
鑫思维（天津）智能科技有限公司 www.xswznkj.com
长春长芯电子科技有限公司 www.changxindz.com
合作代理商（华东区）
燊容电子科技（上海）有限公司
上海昌测电子系统有限公司 www.shchangce.com
南京道测电子有限公司
苏州德计仪器仪表有限公司 www.szdj117.cn
南京恒经通电子科技有限公司 www.hengjingtong.com.cn
上海秉质电子科技有限公司
上海屿谷电子有限公司 www.yugudz.com
合肥积善电子科技有限公司
杭州微丹电子有限公司 hzweidan.com
杭州中电科学仪器装备有限公司
上海喜测电子科技有限公司
上海广信实业公司
常州创凯电子科技有限公司
杭州捷孚电子技术有限公司
合作代理商（华南区）
博测科技(佛山)有限公司 www.china-protech.com.cn
广州市正测电子科技有限公司 www.fit-test.net
深圳市日图科技有限公司 www.rituchina.com
东莞市不凡电子有限公司 www.a-bf.cn
深圳市田诚电子有限公司 www.itw17.cn
深圳市仪表世界连锁店有限公司 www.szlswl8.com
深圳市无忧仪器有限公司 www.zrdz.com.cn
广州市美达克数据科技有限公司 www.gzmitek.net
合作代理商（华西区）
重庆德源胜仪器有限公司 www.cq1718.com
贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com
陕西麦创电子科技有限公司 www.sxmc17.com
四川科电创芯电子科技有限公司 www.kdcxtest.com
合作代理商（华中区）
湖南璟德科技有限公司
武汉明海达科技有限公司
湖南懋军宝工电子有限公司 www.hnmjbg.com
河南麦瑞克电子科技有限公司 www.me117.com
湖南风正测控技术有限公司
江西博高科技有限公司 www.jxbogao.com
武汉瑜珩科技有限公司
武汉新奥德斯科技有限公司 www.xads5117.com
武汉绿扬电子有限公司
湖南锐格电子科技有限公司
湖南优利帝科技有限公司
河南优利德仪器仪表有限公司
武汉易准测控技术有限公司
郑州万顺工贸有限公司
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
