1650E任意波形发生器(40G采样率机型)最高采样率40GSa/s
垂直分辨率8bits
最大带宽15GHz
脉冲上升时间低于20ps
单、双、四通道可选
最大存储深度16GSa/通道
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
1650E任意波形发生器(40G采样率机型)最高采样率40GSa/s
垂直分辨率8bits
最大带宽15GHz
脉冲上升时间低于20ps
单、双、四通道可选
最大存储深度16GSa/通道

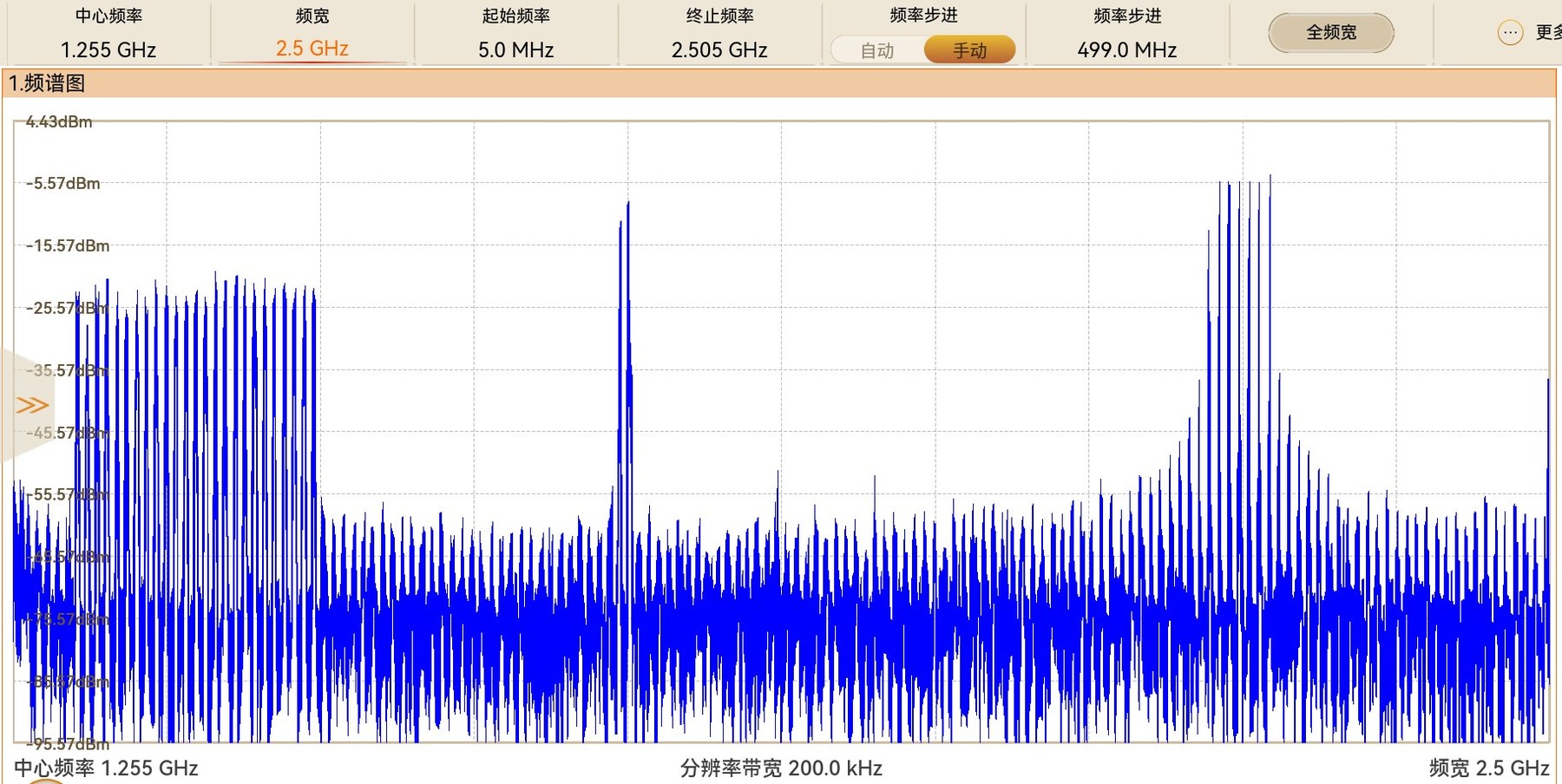

| 1650E任意波形发生器 | |||||||
| 常规特性 | 通道数量 | 标配2、可选4 | |||||
| 输出模式 | 直流耦合输出模式、交流耦合输出模式可选 | ||||||
| 直流耦合接口形式 | 单端、差分 | ||||||
| 交流耦合接口形式 | 单端 | ||||||
| Marker数量 | 1个Mark/通道注:开通的mark数会导致分辨率降低对应bit位。 | ||||||
| 函数波形 | 正弦、方波、三角波、脉冲、直流、噪声等 | ||||||
| 任意波形 | 自定义波形,支持导入文件格式AWF,TXT,BIN,CSV | ||||||
| 通道间延迟不确定度 | ±10ps | ||||||
| 通道间延迟调节范围 | ±2ns | ||||||
| 波形存储深度 | 16bits分辨率 | 2G采样点/通道,选件支持扩展到4G采样点/通道 | |||||
| 8bits分辨率 | 4G采样点/通道,选件支持扩展到8G采样点/通道 | ||||||
| 非易失存储 | 内置硬盘,不低于500GBytes | ||||||
| 接口 | |||||||
| 接口 | 波形输出接口 | SMA | |||||
| 参考输入接口 | SMA | ||||||
| 10MHz参考输入功率范围 | -5dBm~+5dBm | ||||||
| 参考输出接口 | SMA | ||||||
| 100MHz参考输出功率 | ≥0dBm | ||||||
| 频率准确度 | ±1ppm | ||||||
| 触发输入接口 | SMA | ||||||
| 触发电平 | -5V~+5V | ||||||
| 系统接口 | USB、网口等 | ||||||
| Mark标记功能 | |||||||
| Mark口 | 每通道对应Mark数 | 1个 | |||||
| Mark采样率 | 当前模式最大采样率/64,@16bit分辨率当前模式最大采样率/128,@8bit分辨率 | ||||||
| 最大输出幅度 | ≥1.5Vpp | ||||||
| 工作环境及外形尺寸 | |||||||
| 工作环境及外形尺寸 | 供电电源 | AC 220V±10%,50Hz±5% | |||||
| 功耗 | 双通道<350W,4通道<450W | ||||||
| 显示 | 7英寸 | ||||||
| 外形尺寸 | 460mm×133mm×450mm(不含把手和防护底角) | ||||||
| 工作温度 | 0℃~40℃ | ||||||
| 存储温度 | -40℃~70℃ | ||||||
| 1650E 16GSa/s采样率机型 | |||||||
| 常规特性 | 16bit分辨率模式 | 最高采样率 | 8GSa/s(2x插值到16GSa/s) | ||||
| 采样率调节范围 | 100Sa/s~8GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 16bits | ||||||
| 瞬时带宽 | 3.2GHz(-3dB) | ||||||
| 直流耦合有效输出频率 | DC~3.2GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~3.2GHz | ||||||
| 输出序列最大比特率 | 2Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -149dBm/Hz | ||||||
| 8bit分辨率模式,需选件支持 | 最大采样率 | 16GSa/s | |||||
| 采样率调节范围 | 8GSa/s~16GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 8bits | ||||||
| 瞬时带宽 | 6.4GHz(-3dB) | ||||||
| 直流耦合有效输出频率 | DC~6.4GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~6.4GHz | ||||||
| 输出序列最大比特率 | 4Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -147dBm/Hz | ||||||
| 信号相位噪声 | 频点 | 频偏 | 典型值 | ||||
| 100MHz | 1kHz | -146dBc/Hz | |||||
| 10kHz | -150dBc/Hz | ||||||
| 100kHz | -149dBc/Hz | ||||||
| 1MHz | -156dBc/Hz | ||||||
| 5GHz | 1kHz | -111dBc/Hz | |||||
| 10kHz | -116dBc/Hz | ||||||
| 100kHz | -116dBc/Hz | ||||||
| 1MHz | -122dBc/Hz | ||||||
| 信号RMS抖动 | 典型值0.03ps | ||||||
| 频率准确度 | ±1ppm | ||||||
| 1650E 16GSa/s采样率机型 | |||||||
| 采样率8GSa/s,插值采样率16GSa/s,垂直分辨率16bit | |||||||
| 输出特性输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤2dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -63dBc | ||||||
| 100MHz~1GHz(含) | -57dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~3.2GHz(含) | -54dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -63dBc | |||||
| 100MHz~1GHz(含) | -56dBc | ||||||
| 1GHz~2GHz(含) | -42dBc | ||||||
| 2GHz~3.2GHz(含) | -54dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -99dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -90dBc | 20MHz~1.5GHz | -87dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -80dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -69dBc | 20MHz ~4.5GHz | -69dBc | |||
| 2GHz~3.2GHz | 20MHz ~3.2GHz | -65dBc | 20MHz ~4.5GHz | -62dBc | |||
| 最小脉冲沿 | ≤90ps(20%~80%) | ||||||
| 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp | |||||
| 幅度平坦度@100mVpp | ≤2dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -60dBc | ||||||
| 100MHz~1GHz(含) | -71dBc | ||||||
| 1GHz~2GHz(含) | -66dBc | ||||||
| 2GHz~3.2GHz(含) | -62dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -76dBc | |||||
| 100MHz~1GHz(含) | -67dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~3.2GHz(含) | -63dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -99dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -91dBc | 20MHz~1.5GHz | -90dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -81dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -69dBc | 20MHz ~4.5GHz | -69dBc | |||
| 2GHz~3.2GHz | 20MHz ~3.2GHz | -68dBc | 20MHz ~4.5GHz | -63dBc | |||
| 1650E 16GSa/s采样率机型 | |||||||
| 采样率16GSa/s,垂直分辨率8bit(需无插值16GSa/s采样率选件支持) | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤4dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -61dBc | ||||||
| 100MHz~1GHz(含) | -53dBc | ||||||
| 1GHz~2GHz(含) | -52dBc | ||||||
| 2GHz~4GHz(含) | -54dBc | ||||||
| 4GHz~6.4GHz(含) | -60dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -63dBc | |||||
| 100MHz~1GHz(含) | -52dBc | ||||||
| 1GHz~2GHz(含) | -43dBc | ||||||
| 2GHz~4GHz(含) | -31dBc | ||||||
| 4GHz~6.4GHz(含) | -69dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -99dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -67dBc | 20MHz~1.5GHz | -67dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -57dBc | 20MHz ~3GHz | -55dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -51dBc | 20MHz ~6GHz | -51dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -44dBc | 20MHz ~6GHz | -38dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -39dBc | 20MHz ~6GHz | -38dBc | |||
| 5GHz~6.4GHz | 5GHz~6.4GHz | -50dBc | 4GHz~9GHz | -43dBc | |||
| 最小脉冲沿 | ≤55ps(20%~80%) | ||||||
| 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | |||||
| 幅度平坦度@100mVpp | ≤4dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -53dBc | ||||||
| 1GHz~2GHz(含) | -66dBc | ||||||
| 2GHz~4GHz(含) | -46dBc | ||||||
| 4GHz~6.4GHz(含) | -64dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -70dBc | |||||
| 100MHz~1GHz(含) | -51dBc | ||||||
| 1GHz~2GHz(含) | -49dBc | ||||||
| 2GHz~4GHz(含) | -39dBc | ||||||
| 输出特性 | 4GHz~6.4GHz(含) | -94dBc | |||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -60dBc | 20MHz~1.5GHz | -61dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -60dBc | 20MHz ~3GHz | -58dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -55dBc | 20MHz ~6GHz | -49dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -44dBc | 20MHz ~6GHz | -44dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -45dBc | 20MHz ~6GHz | -44dBc | |||
| 5GHz~6.4GHz | 5GHz~6.4GHz | -51dBc | 4GHz~9GHz | -44dBc | |||
| 1650E 20GSa/s采样率机型 | |||||||
| 常规特性 | 16bit分辨率模式 | 最大采样率 | 10GSa/s(2x插值到20GSa/s) | ||||
| 采样率调节范围 | 100Sa/s~10GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 16bits | ||||||
| 瞬时带宽 | 4GHz(-3dB) | ||||||
| 直流耦合有效输出频率 | DC~4GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~4GHz | ||||||
| 输出序列最大比特率 | 2.5Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -149dBm/Hz | ||||||
| 8bit分辨率模式,需选件支持 | 最大采样率 | 20GSa/s | |||||
| 采样率调节范围 | 10GSa/s~20GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 8bits | ||||||
| 瞬时带宽 | 8GHz(-6dB) | ||||||
| 直流耦合有效输出频率 | DC~8GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~8GHz | ||||||
| 输出序列最大比特率 | 5Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -147dBm/Hz | ||||||
| 信号相位噪声 | 频点 | 频偏 | 典型值 | ||||
| 100MHz | 1kHz | -146dBc/Hz | |||||
| 10kHz | -150dBc/Hz | ||||||
| 100kHz | -149dBc/Hz | ||||||
| 1MHz | -156dBc/Hz | ||||||
| 5GHz | 1kHz | -111dBc/Hz | |||||
| 10kHz | -116dBc/Hz | ||||||
| 100kHz | -115dBc/Hz | ||||||
| 1MHz | -122dBc/Hz | ||||||
| 信号RMS抖动 | 典型值0.3ps | ||||||
| 频率准确度 | ±1ppm | ||||||
| 1650E 20GSa/s采样率机型 | |||||||
| 采样率10GSa/s,插值采样率20GSa/s,垂直分辨率16bit | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤2.5dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -63dBc | ||||||
| 100MHz~1GHz(含) | -57dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~4GHz(含) | -54dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -60dBc | |||||
| 100MHz~1GHz(含) | -53dBc | ||||||
| 1GHz~2GHz(含) | -50dBc | ||||||
| 2GHz~4GHz(含) | -54dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -87dBc | 20MHz~1.5GHz | -88dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -81dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -69dBc | 20MHz ~6GHz | -69dBc | |||
| 2GHz~3GHz | 20MHz ~3.2GHz | -63dBc | 20MHz ~6GHz | -62dBc | |||
| 3GHz~4GHz | 20MHz ~4GHz | -66dBc | 20MHz ~5.5GHz | -62dBc | |||
| 最小脉冲沿 | ≤75ps(20%~80%) | ||||||
| 交流耦合输出模 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | |||||
| 幅度平坦度@100mVpp | ≤2.5dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -72dBc | ||||||
| 1GHz~2GHz(含) | -66dBc | ||||||
| 2GHz~4GHz(含) | -61dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -72dBc | |||||
| 100MHz~1GHz(含) | -64dBc | ||||||
| 1GHz~2GHz(含) | -70dBc | ||||||
| 2GHz~4GHz(含) | -73dBc | ||||||
| 输出特性 | 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |
| 100MHz | 20MHz~500MHz | -101dBc | 20MHz~1GHz | -101dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -88dBc | 20MHz~1.5GHz | -82dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -78dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -70dBc | 20MHz ~6GHz | -70dBc | |||
| 2GHz~3GHz | 20MHz ~3.2GHz | -59dBc | 20MHz ~6GHz | -59dBc | |||
| 3GHz~4GHz | 20MHz ~4GHz | -64dBc | 20MHz ~5.5GHz | -59dBc | |||
| 1650E 20GSa/s采样率机型 | |||||||
| 采样率20GSa/s,垂直分辨率8bit(需无插值20GSa/s采样率选件支持) | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤7dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -66dBc | ||||||
| 100MHz~1GHz(含) | -54dBc | ||||||
| 1GHz~2GHz(含) | -55dBc | ||||||
| 2GHz~4GHz(含) | -54dBc | ||||||
| 4GHz~8GHz(含) | -53dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -69dBc | |||||
| 100MHz~1GHz(含) | -51dBc | ||||||
| 1GHz~2GHz(含) | -47dBc | ||||||
| 2GHz~4GHz(含) | -49dBc | ||||||
| 4GHz~8GHz(含) | -52dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -99dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -58dBc | 20MHz~1.5GHz | -58dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -54dBc | 20MHz ~3GHz | -54dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -53dBc | 20MHz ~6GHz | -53dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -51dBc | 20MHz ~6GHz | -51dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -48dBc | 20MHz ~6GHz | -40dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -59dBc | 3GHz~9GHz | -42dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -56dBc | 4GHz~10GHz | -50dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -55dBc | 6GHz~11GHz | -49dBc | |||
| 最小脉冲沿 | ≤55ps(20%~80%) | ||||||
| 输出特性 | 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | ||||
| 幅度平坦度@100mVpp | ≤7dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -55dBc | ||||||
| 1GHz~2GHz(含) | -64dBc | ||||||
| 2GHz~4GHz(含) | -53dBc | ||||||
| 4GHz~8GHz(含) | -63dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -66dBc | |||||
| 100MHz~1GHz(含) | -52dBc | ||||||
| 1GHz~2GHz(含) | -57dBc | ||||||
| 2GHz~4GHz(含) | -58dBc | ||||||
| 4GHz~8GHz(含) | -94dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -101dBc | 20MHz~1GHz | -101dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -56dBc | 20MHz~1.5GHz | -56dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -55dBc | 20MHz ~3GHz | -54dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -53dBc | 20MHz ~6GHz | -53dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -54dBc | 20MHz ~6GHz | -54dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -50dBc | 20MHz ~6GHz | -35dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -62dBc | 3GHz~9GHz | -36dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -55dBc | 4GHz~10GHz | -52dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -59dBc | 6GHz~11GHz | -50dBc | |||
| 常规特性 | 16bit分辨率模式 | 最大采样率 | 12GSa/s(2x插值到24GSa/s) | ||||
| 采样率调节范围 | 100Sa/s~12GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 16bits | ||||||
| 瞬时带宽 | 5GHz(-3dB) | ||||||
| 直流耦合有效输出频率 | DC~5GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~5GHz | ||||||
| 输出序列最大比特率 | 3Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -149dBm/Hz | ||||||
| 8bit分辨率模式,需选件支持 | 最大采样率 | 24GSa/s | |||||
| 采样率调节范围 | 12GSa/s~24GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 8bits | ||||||
| 瞬时带宽 | 9GHz(-6dB) | ||||||
| 直流耦合有效输出频率 | DC~9GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~9GHz | ||||||
| 输出序列最大比特率 | 6Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -147dBm/Hz | ||||||
| 信号相位噪声 | 频点 | 频偏 | 典型值 | ||||
| 100MHz | 1kHz | -146dBc/Hz | |||||
| 10kHz | -150dBc/Hz | ||||||
| 100kHz | -149dBc/Hz | ||||||
| 1MHz | -156dBc/Hz | ||||||
| 5GHz | 1kHz | -111dBc/Hz | |||||
| 10kHz | -116dBc/Hz | ||||||
| 100kHz | -115dBc/Hz | ||||||
| 1MHz | -122dBc/Hz | ||||||
| 信号RMS抖动 | 典型值0.03ps | ||||||
| 频率准确度 | ±1ppm | ||||||
| 1650E 24GSa/s采样率机型 | |||||||
| 采样率12GSa/s,插值采样率24GSa/s,垂直分辨率16bit | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤2dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -63dBc | ||||||
| 100MHz~1GHz(含) | -57dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~5GHz(含) | -56dBc | ||||||
| 三次谐波失真@100mVpp非谐波失真@200mVpp | 100MHz | -57dBc | |||||
| 100MHz~1GHz(含) | -51dBc | ||||||
| 1GHz~2GHz(含) | -50dBc | ||||||
| 2GHz~5GHz(含) | -54dBc | ||||||
| 输出特性 | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -101dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -88dBc | 20MHz~1.5GHz | -85dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -82dBc | 20MHz ~3GHz | -81dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -67dBc | 20MHz ~6GHz | -77dBc | |||
| 2GHz~3GHz | 20MHz ~3.2GHz | -66dBc | 20MHz ~6GHz | -64dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -66dBc | 20MHz ~6GHz | -64dBc | |||
| 最小脉冲沿 | ≤60ps(20%~80%) | ||||||
| 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | |||||
| 幅度平坦度@100mVpp | ≤2dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -73dBc | ||||||
| 1GHz~2GHz(含) | -65dBc | ||||||
| 2GHz~5GHz(含) | -60dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -70dBc | |||||
| 100MHz~1GHz(含) | -63dBc | ||||||
| 1GHz~2GHz(含) | -68dBc | ||||||
| 2GHz~5GHz(含) | -80dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -85dBc | 20MHz~1.5Hz | -85dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -81dBc | 20MHz ~3GHz | -81dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -66dBc | 20MHz ~6GHz | -77dBc | |||
| 2GHz~3GHz | 20MHz ~3.2GHz | -67dBc | 20MHz ~6GHz | -64dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -62dBc | 20MHz ~6GHz | -64dBc | |||
| 1650E 24GSa/s采样率机型 | |||||||
| 采样率24GSa/s,垂直分辨率8bit(需无插值24GSa/s采样率选件支持) | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤9.2dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -51dBc | ||||||
| 1GHz~2GHz(含) | -51dBc | ||||||
| 2GHz~4GHz(含) | -46dBc | ||||||
| 4GHz~9GHz(含) | -34dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -59dBc | |||||
| 100MHz~1GHz(含) | -52dBc | ||||||
| 1GHz~2GHz(含) | -48dBc | ||||||
| 2GHz~4GHz(含) | -48dBc | ||||||
| 4GHz~9GHz(含) | -47dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -90dBc | 20MHz~1.5GHz | -88dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -57dBc | 20MHz ~3GHz | -57dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -63dBc | 20MHz ~6GHz | -54dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -55dBc | 20MHz ~6GHz | -55dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -53dBc | 20MHz ~6GHz | -52dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -60dBc | 3GHz~9GHz | -38dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -62dBc | 4GHz~10GHz | -31dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -67dBc | 6GHz~12GHz | -54dBc | |||
| 8GHz~9GHz | 8GHz~9GHz | -56dBc | 6GHz~12.5GHz | -44dBc | |||
| 最小脉冲沿 | ≤50ps(20%~80%) | ||||||
| 输出特性 | 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | ||||
| 幅度平坦度@100mVpp | ≤9.2dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -63dBc | ||||||
| 100MHz~1GHz(含) | -57dBc | ||||||
| 1GHz~2GHz(含) | -58dBc | ||||||
| 2GHz~4GHz(含) | -45dBc | ||||||
| 4GHz~9GHz(含) | -58dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -75dBc | |||||
| 100MHz~1GHz(含) | -52dBc | ||||||
| 1GHz~2GHz(含) | -50dBc | ||||||
| 2GHz~4GHz(含) | -59dBc | ||||||
| 4GHz~9GHz(含) | -70dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -88dBc | 20MHz~1.5GHz | -86dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -62dBc | 20MHz ~3GHz | -56dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -56dBc | 20MHz ~6GHz | -56dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -53dBc | 20MHz ~6GHz | -52dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -53dBc | 20MHz ~6GHz | -52dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -60dBc | 3GHz~9GHz | -37dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -56dBc | 4GHz~10GHz | -30dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -59dBc | 6GHz~12GHz | -49dBc | |||
| 8GHz~9GHz | 8GHz~9GHz | -58dBc | 6GHz~12.5GHz | -43dBc | |||
| 1650E 25.6GSa/s采样率机型 | |||||||
| 常规特性 | 16bit分辨率模式 | 最大采样率 | 12.8GSa/s(2x插值到25.6GSa/s) | ||||
| 采样率调节范围 | 100Sa/s~12.8GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 16bits | ||||||
| 瞬时带宽 | 5.1GHz(-3dB) | ||||||
| 直流耦合有效输出频率 | DC~5.1GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~5.1GHz | ||||||
| 输出序列最大比特率 | 3Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -149dBm/Hz | ||||||
| 8bit分辨率模式,需选件支持 | 最大采样率 | 25.6GSa/s | |||||
| 采样率调节范围 | 12.8GSa/s~25.6GSa/s | ||||||
| 采样率调节步进 | 1Sa | ||||||
| 垂直分辨率 | 8bits | ||||||
| 瞬时带宽 | 10.2GHz(-6dB) | ||||||
| 直流耦合有效输出频率 | DC~10.2GHz | ||||||
| 交流耦合有效输出频率 | 20MHz~10.2GHz | ||||||
| 输出序列最大比特率 | 6.4Gb/s | ||||||
| 噪声功率谱密度@400mVpp | -147dBm/Hz | ||||||
| 信号相位噪声 | 频点 | 频偏 | 典型值 | ||||
| 100MHz | 1kHz | -146dBc/Hz | |||||
| 10kHz | -150dBc/Hz | ||||||
| 100kHz | -149dBc/Hz | ||||||
| 1MHz | -156dBc/Hz | ||||||
| 5GHz | 1kHz | -111dBc/Hz | |||||
| 10kHz | -116dBc/Hz | ||||||
| 100kHz | -116dBc/Hz | ||||||
| 1MHz | -122dBc/Hz | ||||||
| 10GHz | 1kHz | -106dBc/Hz | |||||
| 10kHz | -110dBc/Hz | ||||||
| 100kHz | -110dBc/Hz | ||||||
| 1MHz | -115dBc/Hz | ||||||
| 信号RMS抖动 | 典型值0.03ps | ||||||
| 频率准确度 | ±1ppm | ||||||
| 1650E 25.6GSa/s采样率机型 | |||||||
| 采样率12.8GSa/s,插值采样率25.6GSa/s,垂直分辨率16bit | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp) | ||||||
| 幅度平坦度@100mVpp | ≤5.1dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -63dBc | ||||||
| 100MHz~1GHz(含) | -57dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~4GHz(含) | -55dBc | ||||||
| 4GHz~5.1GHz(含) | -57dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -56dBc | |||||
| 100MHz~1GHz(含) | -50dBc | ||||||
| 1GHz~2GHz(含) | -50dBc | ||||||
| 2GHz~4GHz(含) | -52dBc | ||||||
| 4GHz~5.1GHz(含) | -66dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -90dBc | 20MHz~1.5GHz | -82dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -79dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -69dBc | 20MHz ~6GHz | -69dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -66dBc | 20MHz ~6GHz | -66dBc | |||
| 3GHz~5.1GHz | 20MHz ~5.1GHz | -66dBc | 20MHz ~6GHz | -66dBc | |||
| 最小脉冲沿 | ≤60ps(20%~80%) | ||||||
| 输出特性 | 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | ||||
| 幅度平坦度@100mVpp | ≤5.1dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -62dBc | ||||||
| 100MHz~1GHz(含) | -73dBc | ||||||
| 1GHz~2GHz(含) | -66dBc | ||||||
| 2GHz~4GHz(含) | -60dBc | ||||||
| 4GHz~5.1GHz(含) | -62dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -70dBc | |||||
| 100MHz~1GHz(含) | -62dBc | ||||||
| 1GHz~2GHz(含) | -70dBc | ||||||
| 2GHz~4GHz(含) | -48dBc | ||||||
| 4GHz~5.1GHz(含) | -80dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -99dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -89dBc | 20MHz~1.5GHz | -80dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -78dBc | 20MHz ~3GHz | -70dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -70dBc | 20MHz ~6GHz | -70dBc | |||
| 2GHz~3GHz | 20MHz ~3.2GHz | -63dBc | 20MHz ~6GHz | -59dBc | |||
| 3GHz~5.1GHz | 20MHz ~5.1GHz | -63dBc | 20MHz ~6GHz | -59dBc | |||
| 1650E 25.6GSa/s采样率机型 | |||||||
| 采样率25.6GSa/s,垂直分辨率8bit(需无插值25.6GSa/s采样率选件支持) | |||||||
| 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp~1.0Vpp(单端) | ||||
| 100mVpp~2.0Vpp(差分) | |||||||
| 输出幅度精度 | ±(1%Í|设置值|+10mVpp) (50Ω负载,DC耦合,1kHz输出,200mVpp)。 | ||||||
| 幅度平坦度@100mVpp | ≤9.2dB | ||||||
| 直流偏移 | ±0.5V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -59dBc | ||||||
| 100MHz~1GHz(含) | -54dBc | ||||||
| 1GHz~2GHz(含) | -54dBc | ||||||
| 2GHz~4GHz(含) | -52dBc | ||||||
| 4GHz~8GHz(含) | -54dBc | ||||||
| 8GHz~10.2GHz(含) | -57dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -55dBc | |||||
| 100MHz~1GHz(含) | -49dBc | ||||||
| 1GHz~2GHz(含) | -50dBc | ||||||
| 2GHz~4GHz(含) | -54dBc | ||||||
| 4GHz~8GHz(含) | -63dBc | ||||||
| 8GHz~10.2GHz(含) | -77dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -69dBc | 20MHz~1.5Hz | -69dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -59dBc | 20MHz ~3GHz | -59dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -55dBc | 20MHz ~6GHz | -54dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -50dBc | 20MHz ~6GHz | -49dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -53dBc | 20MHz ~6GHz | -48dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -57dBc | 3GHz~9GHz | -40dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -36dBc | 4GHz~10GHz | -30dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -57dBc | 6GHz~12GHz | -54dBc | |||
| 8GHz~10.2GHz | 8GHz~10.2GHz | -46dBc | 6GHz~12.6GHz | -41dBc | |||
| 最小脉冲沿 | ≤50ps(20%~80%) | ||||||
| 输出特性 | 交流耦合输出模式 | 输出信号摆幅 | 75mVpp~3.0Vpp(单端) | ||||
| 幅度平坦度@100mVpp | ≤9.2dB | ||||||
| 直流偏移 | ±1.0V(单端,50Ω负载) | ||||||
| 二次谐波失真@100mVpp | 输出频率 | 典型值 | |||||
| 100MHz | -60dBc | ||||||
| 100MHz~1GHz(含) | -64dBc | ||||||
| 1GHz~2GHz(含) | -65dBc | ||||||
| 2GHz~4GHz(含) | -62dBc | ||||||
| 4GHz~8GHz(含) | -64dBc | ||||||
| 8GHz~10.2GHz(含) | -58dBc | ||||||
| 三次谐波失真@100mVpp | 100MHz | -70dBc | |||||
| 100MHz~1GHz(含) | -56dBc | ||||||
| 1GHz~2GHz(含) | -55dBc | ||||||
| 2GHz~4GHz(含) | -48dBc | ||||||
| 4GHz~8GHz(含) | -76dBc | ||||||
| 8GHz~10.2GHz(含) | -99dBc | ||||||
| 非谐波失真@200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||
| 100MHz | 20MHz~500MHz | -100dBc | 20MHz~1GHz | -100dBc | |||
| 100MHz~500MHz | 20MHz~500MHz | -69dBc | 20MHz~1.5GHz | -68dBc | |||
| 500MHz~1GHz | 20MHz ~1GHz | -58dBc | 20MHz ~3GHz | -57dBc | |||
| 1GHz~2GHz | 20MHz ~2GHz | -52dBc | 20MHz ~6GHz | -52dBc | |||
| 2GHz~3GHz | 20MHz ~3GHz | -48dBc | 20MHz ~6GHz | -48dBc | |||
| 3GHz~5GHz | 20MHz ~5GHz | -50dBc | 20MHz ~6GHz | -49dBc | |||
| 5GHz~6GHz | 5GHz~6GHz | -57dBc | 3GHz~9GHz | -41dBc | |||
| 6GHz~7GHz | 6GHz~7GHz | -36dBc | 4GHz~10GHz | -29dBc | |||
| 7GHz~8GHz | 7GHz~8GHz | -60dBc | 6GHz~12GHz | -47dBc | |||
| 8GHz~10.2GHz | 8GHz~10.2GHz | -48dBc | 6GHz~12.6GHz | -37dBc |
思仪官方渠道
官方渠道(官网 / 热线 / 邮箱)
• 客服热线 400-168-4191
• Email ceqd@ceyear.com
• 官网 www.ceyear.com
• 客服平台 400-168-4191(官网「客服平台」入口)
全国办事处
青岛总部(山东青岛)
• 山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796
• Email ceqd@ceyear.com
中电科思仪科技(安徽)有限公司(安徽蚌埠)
• 中国(安徽)自贸区蚌埠片区 芦山大道1515号院内A9栋 400-880-4191
• Email cebb@ceyear.com
国内服务中心
• 上海服务中心
上海市徐汇区田州路99号10栋318 021-63802485
• 北京服务中心
北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170
• 深圳服务中心
深圳市南山区讯美科技广场3座1610 0755-26917059
• 西安服务中心
陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402
• 成都服务中心
成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157
• 南京服务中心
南京市雨花台区金阳东街12号A1栋1802 025-86674041
海外销售部
• 山东省青岛市黄岛区香江路98号 0532-86896691
0条提问
X
提问
X
回答
发表口碑
AI问答
