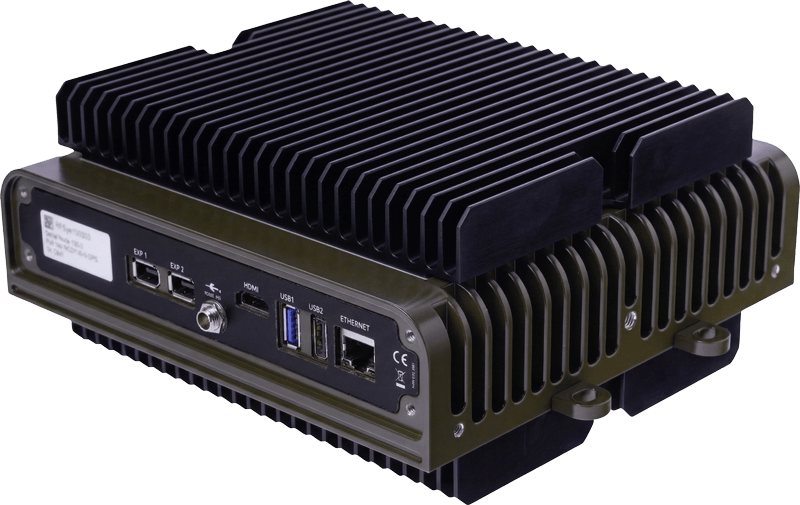

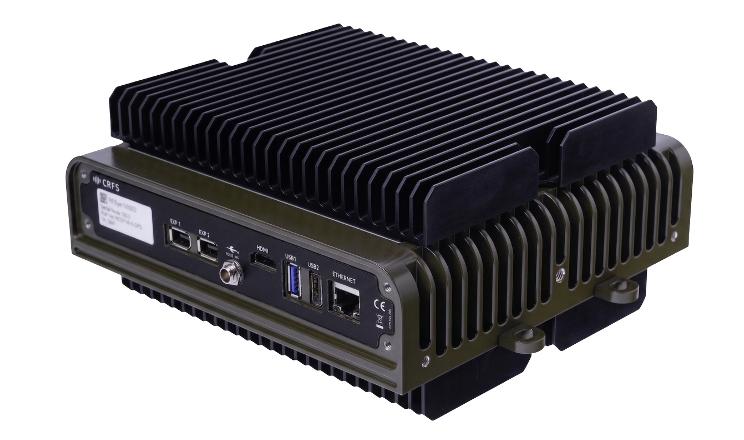

采用超外差体制，宽带高性能通用化设计，基于本单位小型化宽带接收信道模块及通用频综模块成熟方案实现，设备体积小，可靠性高，性能满足各种平台的军用产品使用需求，可以根据使用需求定制。
频率范围 8GHz～18GHz频率稳定度 ≤1×10-7测向体制 相关干涉仪测向带宽 80MHz三阶截获点 ≥10dBm（低失真模式）二阶截获点 ≥50dBm（低失真模式）中频/镜频抑制 ≥90dB噪声系数 ≤15dB（低噪声模式）
同厂商产品

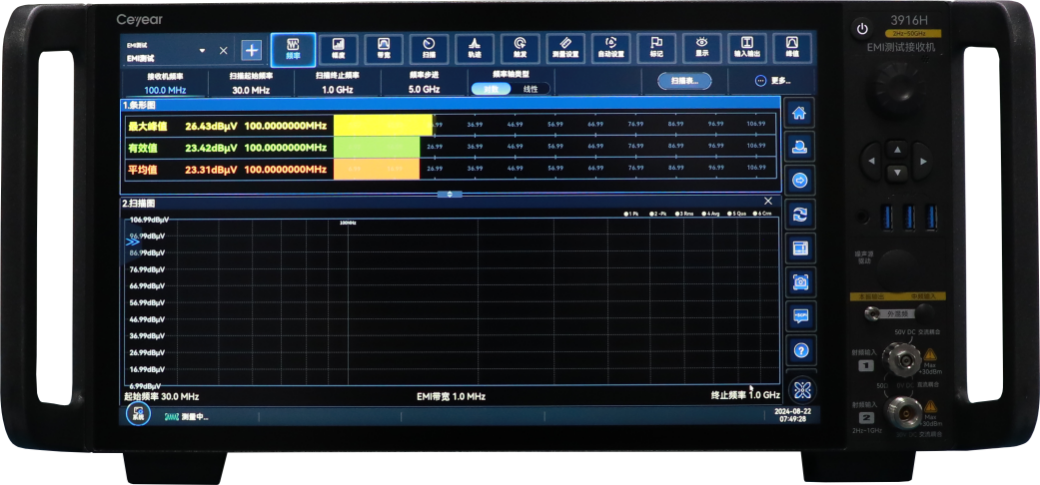

3916系列EMI测试接收机是针对国内外GB/T6113、GJB151以及CISPR等系列电磁兼容标准推出的一款高性能认证级接收机产品。它具有高灵敏度、高精度、高动态范围、高速度等特点，支持EMI标准符合性测试、FFT时域快速测试、EMI测试诊断、APD测量、骚扰分析、全功能频谱分析、实时频谱分析等…
3926 宽带监测接收机 8kHz至67GHz|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
3926系列宽带监测接收机
技术规范
产品简介
3926系列宽带监测接收机可覆盖8kHz到67GHz频率范围，具有优良的射频性能、高动态范围和极快的扫描速度，并集成了信号识别、解调、分析等多种功能，可广泛应用于高性能无线电频谱监测领域，满足国家无线电监测一类站、二类站建设要求。
核心参数
• 产品型号：19 款（3926B 等）
• 3926B：8kHz～8GHz ～ ≤30kg（选件配置不同，重量不同）
• 3926E：8kHz～26.5GHz ～ ≤30kg（选件配置不同，重量不同）
• 3926H：8kHz～50GHz ～ ≤30kg（选件配置不同，重量不同）
• 3926L：8kHz～67GHz ～ ≤30kg（选件配置不同，重量不同）
功能特点
高端配置全频段预选滤波
全频段20多组滤波器组合
更出色的射频接收性能
相位噪声优于-130dBc/Hz（载波1GHz，频偏10kHz）
大带宽实时高速扫描
实时带宽标配160MHz，可选1GHz、2GHz
多种扫描方式
支持定频接收、全景扫描、频率扫描、列表扫描
多通道并行处理
三个并行处理通道：频谱通道、电平通道、解调通道
数字荧光实时频谱分析功能
最大2GHz带宽的数字荧光实时频谱分析
传输协议自动识别解析功能
实时检测、识别、解析公用传输协议
信号调制参数自动识别功能
基于智能算法与高阶谱分析技术，识别正确率高于 90%
数字解调功能
支持PSK、FSK、QAM、ASK等数字调制类型
脉冲信号自动分析功能
支持对脉宽、脉冲周期、脉冲上升和下降时间、峰值功率、脉冲幅度、频率偏移等脉冲参数进行分析
型号一览
• 本系列共 19 个型号：3926B、3926E、3926H、3926L、3926-H01、3926-H02、3926-H03、3926-H04、3926-H05-1000、3926-H05-2000、3926-H06、3926-H07-2T、3926-H07-4T、3926-H08、3926-S01、3926-S02、3926-S03、3926-S04、3926-S06
主要指标
技术规范
• 频率范围：3926B 8kHz～8GHz、3926E 8kHz～26.5GHz、3926H 8kHz～50GHz、3926L 8kHz～67GHz
• 分析带宽：3926B 160MHz（标配），1GHz（选件），2GHz（选件）、3926E 160MHz（标配），1GHz（选件），2GHz（选件）、3926H 160MHz（标配），1GHz（选件），2GHz（选件）、3926L 160MHz（标配），1GHz（选件），2GHz（选件）
• 扫描速度：3926B ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926E ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926H ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926L ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）
• 频率准确度：3926B ≤1×10 -7、3926E ≤1×10 -7、3926H ≤1×10 -7、3926L ≤1×10 -7
• 频率分辨率：3926B 1Hz、3926E 1Hz、3926H 1Hz、3926L 1Hz
• 相位噪声：3926B ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926E ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926H ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926L ＜ -130dBc/Hz（10kHz频偏、载波1GHz）
• 噪声系数 （低噪声模式）：3926B ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926E ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926H ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926L ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)
• 三阶截获点 （低失真模式）：3926B ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926E ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926H ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926L ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)
• 二阶截获点 （低失真模式）：3926B ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926E ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926H ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926L ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)
• 镜频抑制：3926B ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926E ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926H ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926L ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)
• 中频抑制：3926B ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926E ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926H ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926L ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)
• 剩余响应：3926B ≤-105dBm、3926E ≤-105dBm、3926H ≤-105dBm、3926L ≤-105dBm
资源下载
• 官方产品页：中电科思仪官网 · 3926系列宽带监测接收机
• 详细指标请见 3926系列宽带监测接收机 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
3926系列宽带监测接收机 · 详细指标
技术规范
产品简介
3926系列宽带监测接收机可覆盖8kHz到67GHz频率范围，具有优良的射频性能、高动态范围和极快的扫描速度，并集成了信号识别、解调、分析等多种功能，可广泛应用于高性能无线电频谱监测领域，满足国家无线电监测一类站、二类站建设要求。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
技术规范
• 频率范围：3926B 8kHz～8GHz、3926E 8kHz～26.5GHz、3926H 8kHz～50GHz、3926L 8kHz～67GHz
• 分析带宽：3926B 160MHz（标配），1GHz（选件），2GHz（选件）、3926E 160MHz（标配），1GHz（选件），2GHz（选件）、3926H 160MHz（标配），1GHz（选件），2GHz（选件）、3926L 160MHz（标配），1GHz（选件），2GHz（选件）
• 扫描速度：3926B ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926E ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926H ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）、3926L ≥500GHz/s(25kHz分辨率) ≥ 5THz/s（1.25MHz 分辨率，需选配 1GHz分析带宽选件，起始频率≥750MHz）
• 频率准确度：3926B ≤1×10 -7、3926E ≤1×10 -7、3926H ≤1×10 -7、3926L ≤1×10 -7
• 频率分辨率：3926B 1Hz、3926E 1Hz、3926H 1Hz、3926L 1Hz
• 相位噪声：3926B ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926E ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926H ＜ -130dBc/Hz（10kHz频偏、载波1GHz）、3926L ＜ -130dBc/Hz（10kHz频偏、载波1GHz）
• 噪声系数 （低噪声模式）：3926B ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926E ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926H ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)、3926L ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz)
• 三阶截获点 （低失真模式）：3926B ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926E ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926H ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)、3926L ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz)
• 二阶截获点 （低失真模式）：3926B ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926E ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926H ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)、3926L ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz)
• 镜频抑制：3926B ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926E ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926H ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926L ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)
• 中频抑制：3926B ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926E ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926H ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)、3926L ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz)
• 剩余响应：3926B ≤-105dBm、3926E ≤-105dBm、3926H ≤-105dBm、3926L ≤-105dBm
• 幅度准确度：3926B ±3.0dB (20MHz≤f≤8GHz) ±3.5dB (8GHz＜f≤40GHz) ±4.0dB ( 40GHz＜f≤67GHz)、3926E ±3.0dB (20MHz≤f≤8GHz) ±3.5dB (8GHz＜f≤40GHz) ±4.0dB ( 40GHz＜f≤67GHz)、3926H ±3.0dB (20MHz≤f≤8GHz) ±3.5dB (8GHz＜f≤40GHz) ±4.0dB ( 40GHz＜f≤67GHz)、3926L ±3.0dB (20MHz≤f≤8GHz) ±3.5dB (8GHz＜f≤40GHz) ±4.0dB ( 40GHz＜f≤67GHz)
• 最大输入功率：3926B 15dBm (20MHz≤f≤8GHz) 10dBm (8GHz＜f≤40GHz) 5dBm (40GHz＜f≤67GHz)、3926E 15dBm (20MHz≤f≤8GHz) 10dBm (8GHz＜f≤40GHz) 5dBm (40GHz＜f≤67GHz)、3926H 15dBm (20MHz≤f≤8GHz) 10dBm (8GHz＜f≤40GHz) 5dBm (40GHz＜f≤67GHz)、3926L 15dBm (20MHz≤f≤8GHz) 10dBm (8GHz＜f≤40GHz) 5dBm (40GHz＜f≤67GHz)
• 解调模式：3926B AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ、3926E AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ、3926H AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ、3926L AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ
• 温度范围：3926B 贮存温度： -40℃～+70℃ 工作温度： 0℃～50℃、3926E 贮存温度： -40℃～+70℃ 工作温度： 0℃～50℃、3926H 贮存温度： -40℃～+70℃ 工作温度： 0℃～50℃、3926L 贮存温度： -40℃～+70℃ 工作温度： 0℃～50℃
• 功耗：3926B ≤300W（标配），≤450W（全配置选件）、3926E ≤300W（标配），≤450W（全配置选件）、3926H ≤300W（标配），≤450W（全配置选件）、3926L ≤300W（标配），≤450W（全配置选件）
• 可靠性：3926B MTBF(θ 0) ≥5000h、3926E MTBF(θ 0) ≥5000h、3926H MTBF(θ 0) ≥5000h、3926L MTBF(θ 0) ≥5000h
• 尺寸 (宽×高×深)：3926B 外形尺寸：（ 482±4）mm×（193±2.5）mm×（517±4）mm 公称尺寸：（ 426±2）mm×（177±1.2）mm×（450±2）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸）、3926E 外形尺寸：（ 482±4）mm×（193±2.5）mm×（517±4）mm 公称尺寸：（ 426±2）mm×（177±1.2）mm×（450±2）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸）、3926H 外形尺寸：（ 482±4）mm×（193±2.5）mm×（517±4）mm 公称尺寸：（ 426±2）mm×（177±1.2）mm×（450±2）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸）、3926L 外形尺寸：（ 482±4）mm×（193±2.5）mm×（517±4）mm 公称尺寸：（ 426±2）mm×（177±1.2）mm×（450±2）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸）
• 重量：3926B ≤30kg（选件配置不同，重量不同）、3926E ≤30kg（选件配置不同，重量不同）、3926H ≤30kg（选件配置不同，重量不同）、3926L ≤30kg（选件配置不同，重量不同）
订购信息
主机型号
• 3926E
• 3926H
• 3926L
• 3926B
选件型号
• 3926-H01
• 3926-H02
• 3926-H03
• 3926-H04
• 3926-H05-1000
• 3926-H05-2000
• 3926-H06
• 3926-H07-2T
• 3926-H07-4T
• 3926-H08
软件型号
• 3926-S01
• 3926-S02
• 3926-S03
• 3926-S04
• 3926-S06
