RTC1000 示波器
R&S®RTC1000 是罗德与施瓦茨的示波器。官方目录位于「示波器」。官方标称带宽：> 1MHz。官方技术指标共 123 组、298 项，详见「详细指标」。
产品简介

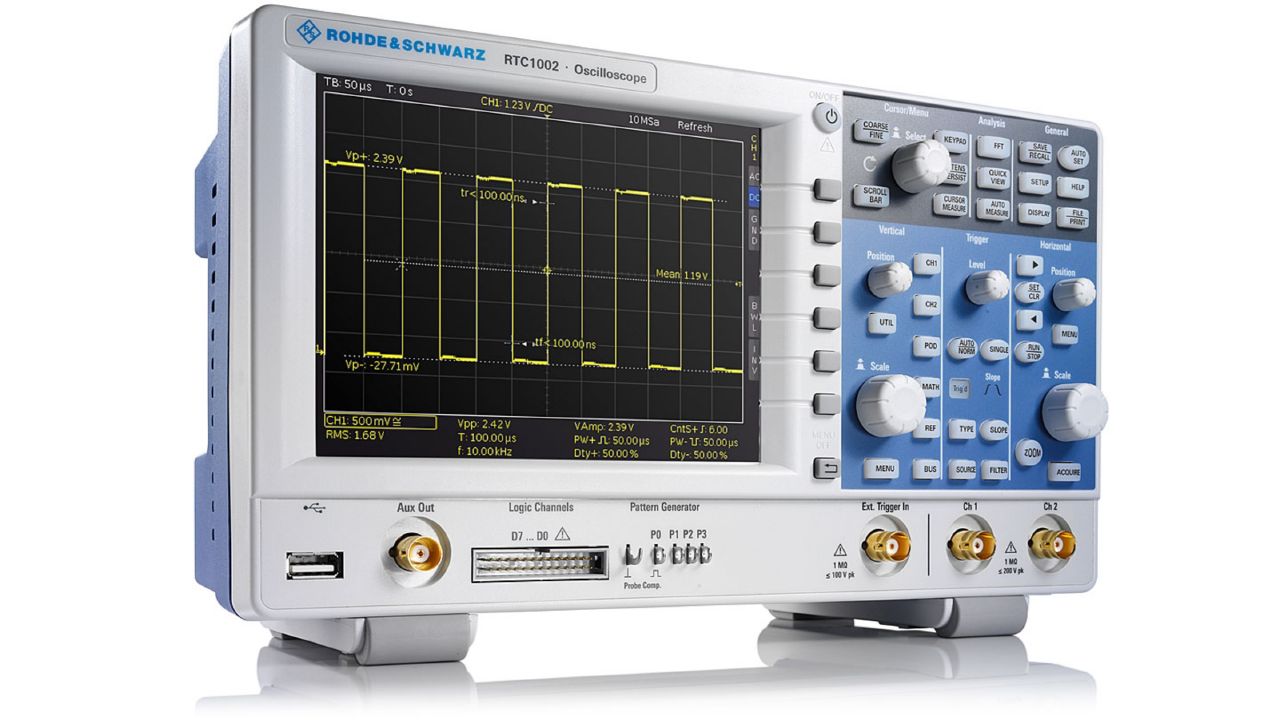

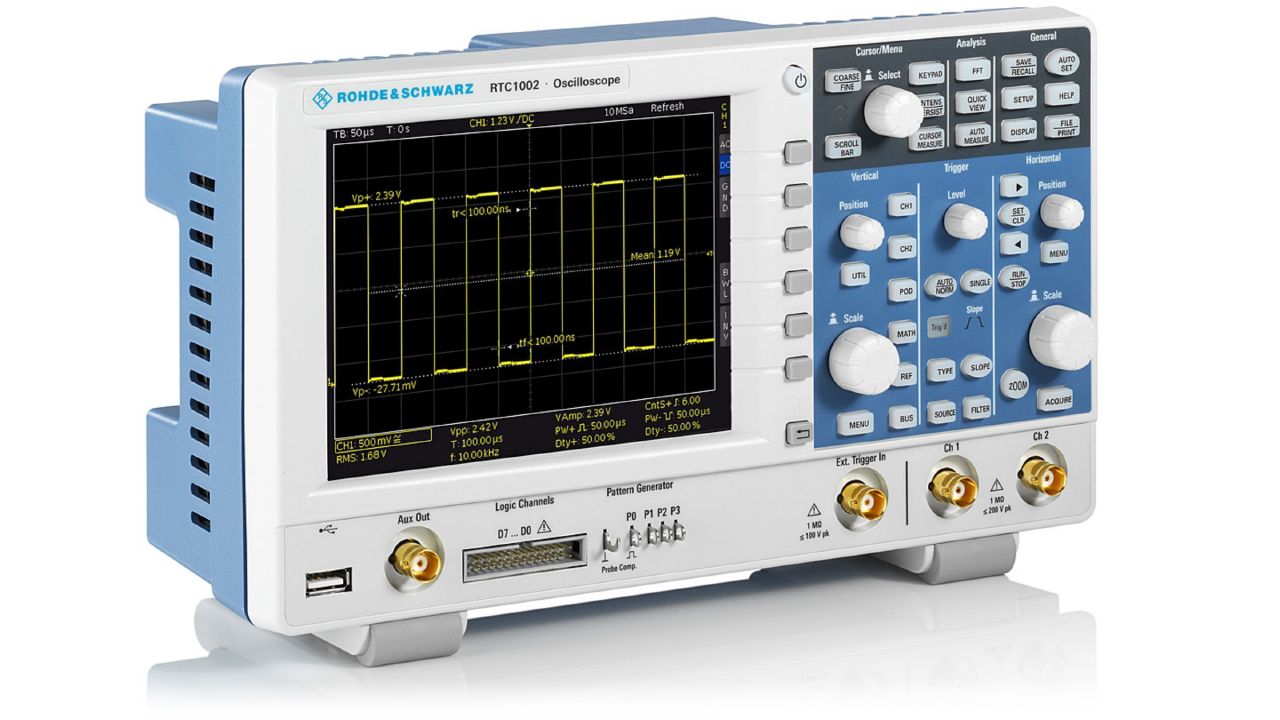

R&S®RTC1000 示波器提供广泛功能，可满足多种用户的需求。探索示波器先进的高性能技术。
简介丰富的分析功能使其适用于庞大的用户群体，包括嵌入式设计开发人员、维修技术员以及教育工作者。先进的高性能技术加上无风扇设计符合现今客户的高要求。该示波器包括多种升级选件，为未来测试需求提供真正的投资保障。
R&S®RTC1000示波器的独特之处在于高灵敏度、多功能性以及高性价比。
R&S®RTC1000 是一种将示波器、逻辑分析仪、协议分析仪、频率分析仪、码型发生器、函数发生器、数字电压表及部件测试仪的功能集于一体的多合一仪器。
优异性能集成式逻辑分析仪(MSO)► 8个附加数字通道► 对嵌入式设计的模拟和数字分量同步进行时间相关性分析► 可随时升级标配LAN和USB接口► 通过MTP无缝集成► 通过LAN远程显示双屏显示取代单屏显示► 20个垂直刻度，使用虚拟屏幕，可直接显示多达13个信号► 可最小化的软菜单，便于放大水平波形可视区标配部件测试仪
核心参数
• 频率范围：0. 03Hz to bandwidth of oscilloscope
• 频率：1kHz and 1MHz with probe adjust wizard
• 带宽：> 1MHz
• 输入通道：RTC1002 ｜ 2 channels
• 采样率：1 Gsample/s for every channel
• 分辨率：up至3 digits
• 存储深度：1 Msample for every channel
• 输入阻抗：RTC1002 ｜ 1 MΩ ± 2 % with 14 pF ± 2 pF (meas.)
功能与特点
• 50 MHz至300 MHz
• 双通道 ===== PAGE 2 =====
• 波形和码型发生器
• 模板测试模式
• 第6页 具有可扩展性，是一项满足未来需求的投资
• 免费固件更新
• 可按需升级带宽
• 串 行总 线 分 析 选 件（ 通 过 软 件 许 可 ） 基于硬件的顶级波形捕获，精确获取测量结果
• 最高2 Gsample采样率
• 2 Msample存储深度
产品型号
• 官方型号：RTC1000、RTC-B220、RTC-B221、RTC-B222
资源下载
详细指标请见 RTC1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTC1000 的官方技术指标，共 123 个指标组、298 项。
参数名以行业通用中文术语为主（其中 266 项保留官方规格书原文），数值与单位保留官方规格书原样。
and aging, if applicable.
• Non-traceable spe：cifications with limits (n. trc.)
垂直系统
• 输入通道：RTC1002 ｜ 2 channels
• 输入阻抗：RTC1002 ｜ 1 MΩ ± 2 % with 14 pF ± 2 pF (meas.)
• Analog bandwidth (-3 dB)：RTC1002 ｜ > 50MHz
• R&S®RTC1002 with -B220 option：> 70MHz
• R&S®RTC1002 with -B221 option：> 100MHz
• R&S®RTC1002 with -B222 option：> 200MHz (≥ 5 mV/div)
• R&S®RTC1002 with -B223 option：> 300MHz (≥ 5 mV/div)
• Lower frequency limit (-3 dB)：at AC coupling ｜ < 2Hz (meas.)
• Analog bandwidth limits：20MHz (meas.)
(max. -1.8 dB, min. -3.5 dB)
• Rise time (10 % to 90 %, calculated)：RTC1002 ｜ < 7 ns
• R&S®RTC1002 with -B220 option：< 5 ns
• R&S®RTC1002 with -B221 option：< 3.5 ns
• R&S®RTC1002 with -B222 option：< 1.75 ns
• R&S®RTC1002 with -B223 option：< 1.15 ns
decimation mode
• Invert signal：yes
• all input sensitivities：±3 % of full scale
averaging
• 输入耦合：DC, AC (> 7Hz)
• 输入灵敏度：1 mV/div至10 V/div
• Maximum input voltage：max. 200 V (Vp), derates at 20 dB/decade
to 5 V (RMS) above 100 kHz
• Position range：±15 div
水平系统
• Channel deskew：±120 ns
• Trigger offset range：minimum memory depth/actual sampling rate
• maximum：233/actual sampling rate
• Modes：normal, roll ≥ 50 ms/div
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±50 ppm
• during calibration interval：±60 ppm
采集系统
• Memory depth per channel：2 × 1 Msample or 1 × 2 Msample
• peak detect：largest and smallest sample in decimation
interval (1 ns detection)
• high resolution：average value of all samples in
decimation interval (up to 16 bit)
• envelope：envelope of acquired waveforms
• average：average over a series of acquired
waveforms
• filter：low-pass, adjustable
smooth
• Number of averaged waveforms：2至1024
触发系统
• Trigger modes：auto, normal, single
• Hold-off range：time auto or 50 ns至10 s
• Trigger types：edge, pulse, video, logic, serial bus
• Edge trigger：trigger events rising edge, falling edge, both edges
• sources：channel 1, channel 2, logic channels from
external trigger input, line
• coupling (analog channels, external：DC, AC, auto level,
• trigger input)：low pass (attenuates > 5kHz (meas.)),
unequal, inside interval, outside interval
• min. pulse width：8 ns
• max. pulse width：17.1 s
• polarity：positive, negative
• sources：channel 1, channel 2, logic channels from
D7 to D0 (with R&S®RTC-B1 option)
• Video trigger：trigger events selectable line, all lines, even frame,
odd frame, all frames
• supported standards：PAL, NTSC, SECAM, PAL-M, SDTV 576i,
HDTV 720p, HDTV 1080i, HDTV 1080p
• sources：channel 1, channel 2
• sync pulse polarity：positive, negative
• Logic trigger：trigger events logic condition between active channels
• sources：channel 1, channel 2, logic channels from
D7 to D0 (with R&S®RTC-B1 option)
• state of channels：high, low, don’t care
• logic between channels：and/or
• condition：true, false
• duration condition：smaller, greater, equal, unequal, inside
interval, outside interval, timeout
• min. duration time：8 ns
• max. duration time：17.1 s
• Serial bus trigger：supported standards
• R&S®RTC-K1 option：I2C/SPI (two- and three-wire)
• R&S®RTC-K2 option：UART/RS-232/RS-422/RS-485
• R&S®RTC-K3 option：CAN/LIN
• Trigger sensitivity：with DC, AC, LF reject
• input sensitivity ≥ 5 mV/div：< 0.8 div (meas.)
• input sensitivity < 5 mV/div：< 1.5 div (meas.)
with HF reject
• all input sensitivities：< 1 div (meas.)
with noise rejection
• input sensitivity > 5 mV/div：< 1.5 div (meas.)
• maximum input voltage at 1 MΩ：max. 100 V (V p),
above 100 kHz
• trigger level：±5 V
• sensitivity：300 mV (Vpp)
• 输入耦合：DC, AC
output voltage
• at high impedance：0 V至3.0 V
• pulse polarity：high active
• output delay：depends on trigger settings
• pulse width：> 150 ns (trigger event) > 0.5 µs (mask violation)
波形测量
• math waveforms, reference waveforms：negative pulses, count falling edges,
hardware counter
• number of active measurements：6
cycle (pos./neg.), rise/fall time (80 %,
• 90 %), crest factor, voltage at the cursor
position
• functions：x and y tracking, coupling of cursors, set
lines in diagram
• sources：channel 1, channel 2
measurements selectable
• Marker：up至8 freely positionable markers for
Digital voltmeter
• 精度：related to channel settings of voltmeter
source
• Measurements：DC, AC + DC (RMS), AC (RMS)
• Sources：channel 1, channel 2
• Number of measurements：up至4
• 分辨率：up至3 digits
• 带宽：> 1MHz
Frequency counter
• Measurements：frequency, period
• Sources：trigger signal source (edge, video): line,
channel 1, channel 2, external trigger in
• Number of measurements：2
• 分辨率：5 digits
• 频率范围：0. 03Hz to bandwidth of oscilloscope
Component tester
• Parameters：voltage (X), current (Y)
• Selectable frequencies：50Hz, 200Hz
• Component tester output：max. output voltage (open circuit) ｜ 10 V (Vp) ± 5 %
• (AUX OUT connector)：max. output current (short circuit) ｜ 10 mA ± 10 %
• reference potential：ground
模板测试
• Sources：channel 1, channel 2
• Mask definition：acquired waveform with user-defined
Waveform maths
• Quick math：number of math waveforms ｜ 1
• functions：addition, subtraction, multiplication,
division
• sources：channel 1, channel 2
• Mathematics：number of formula sets ｜ 5
• number of equations per set：5
• simultaneous display of math waveforms：4
• functions：addition, subtraction, multiplication,
integration, filter (lowpass/highpass)
• sources：channel 1, channel 2, math, user defined
Frequency analysis (FFT)
• Setup parameters：center frequency, frequency span,
vertical scale, vertical position
• Length：2 ksample至128 ksample
• Window：Hanning, Hamming, Blackman,
rectangular, flat top
• Scale：dBm, dBV, Veff
• Cursor：2 horizontal cursors, previous/next peak
search
• Sources：channel 1, channel 2
Reference signals
• Simultaneous display of reference：4
waveforms
• Sources：analog and digital channels, math,
Display characteristics
• Diagram types：Yt, XY, zoom, FFT, component tester
• XY mode：parallel display of XY diagram and
Yt diagrams of input signals for X, Y
• Zoom：horizontal zoom with fast navigation, split
signal
• FFT mode：split screen with overview signal and
dedicated frequency display
• Interpolation：sin(x)/x, linear, sample & hold
• Waveform display：lines, dots only
• Persistence：50 ms至9.6 s, infinite
• Special display mode：inverse brightness, false colors
• Diagram grid：lines, reticle, none
• Virtual screen：20 divisions
Protocol and logic
• Bus decode：number of bus signals ｜ 2 1
• bus types：parallel, parallel clocked
• R&S®RTC-K1 option：SSPI, SPI, I2C
• R&S®RTC-K2 option：UART/RS-232/RS-422/RS-485
• R&S®RTC-K3 option：CAN, LIN
• display types：decoded bus, logical signal,
frame table (depends on decoded bus)
• data format of decoded bus：hex, decimal, binary
interface
• waveforms：save on USB flash drive or download and
(MSB/LSB first)
• screenshots：save on USB flash drive or download and
available file formats: BMP, PNG, GIF
• Print button：configurable button, actions on press:
• Menu languages：available menu languages:
• Help：online help, available languages:
Front
• Channel inputs：BNC,
for details see Vertical system
• AUX OUT：trigger out for details see Trigger system
• mask violation：pulse
• option only)
• Probe compensation output：signal shape rectangle Vlow = 0 V, Vhigh = 2.4 V (meas.)
• 频率：1kHz and 1MHz with probe adjust wizard
• only)：generator
• Ground lug：connected to ground
• USB host interface：1 port, type A plug, version 2.0,
Rear
• USB device interface：1 port, type B plug, version 2.0
• Ethernet interface：1 port, RJ-45 connector
• Security slot：for standard Kensington style lock
显示屏
• Type：6.5" VGA color display
• 分辨率：640 × 480 pixel (VGA)
Temperature
• storage temperature range：20 °C to +70 °C
• Climatic loading：+25° C/+40 °C at 85 % rel. humidity
Altitude
• Operating：up至3000 m above sea level
• Nonoperating：up至4600 m above sea level
以上为前 154 项指标；完整指标（共 298 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTC1000、RTC-B220、RTC-B221、RTC-B222
指标整理自官方文件：RTC1000_specs_en_3607-4287-22_v1000.pdf
