罗德与施瓦茨 · Rohde & Schwarz

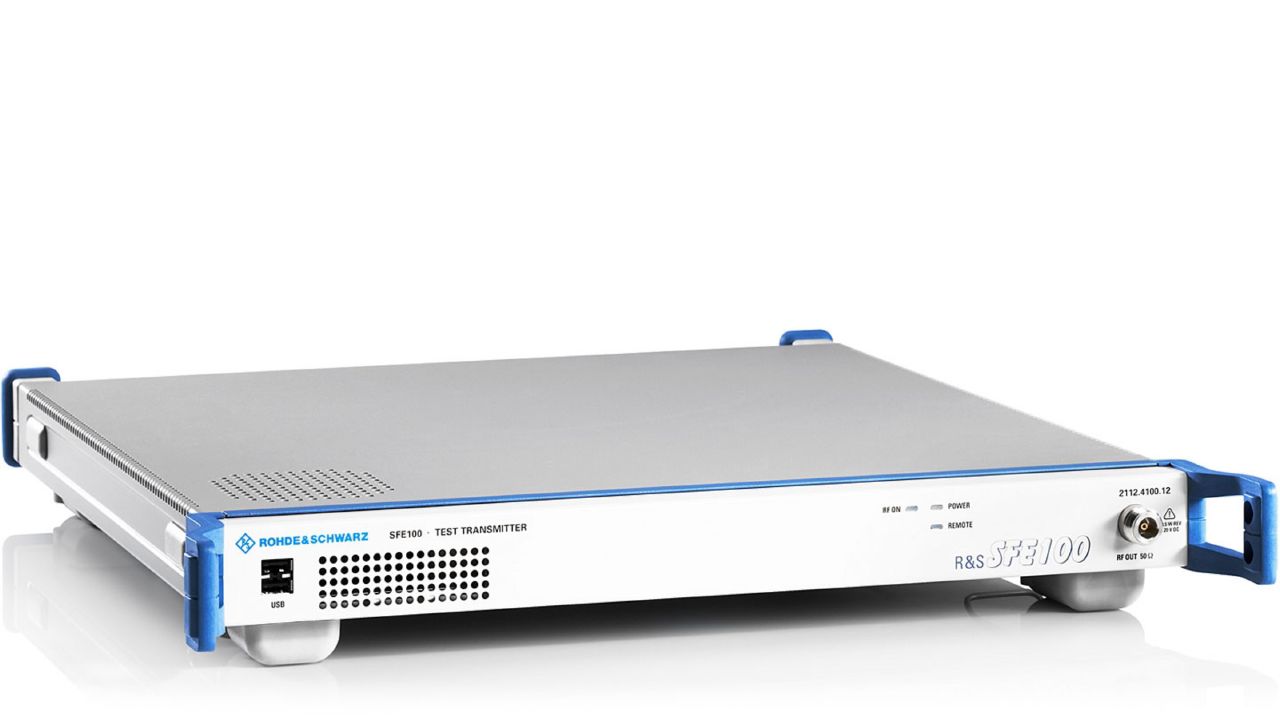

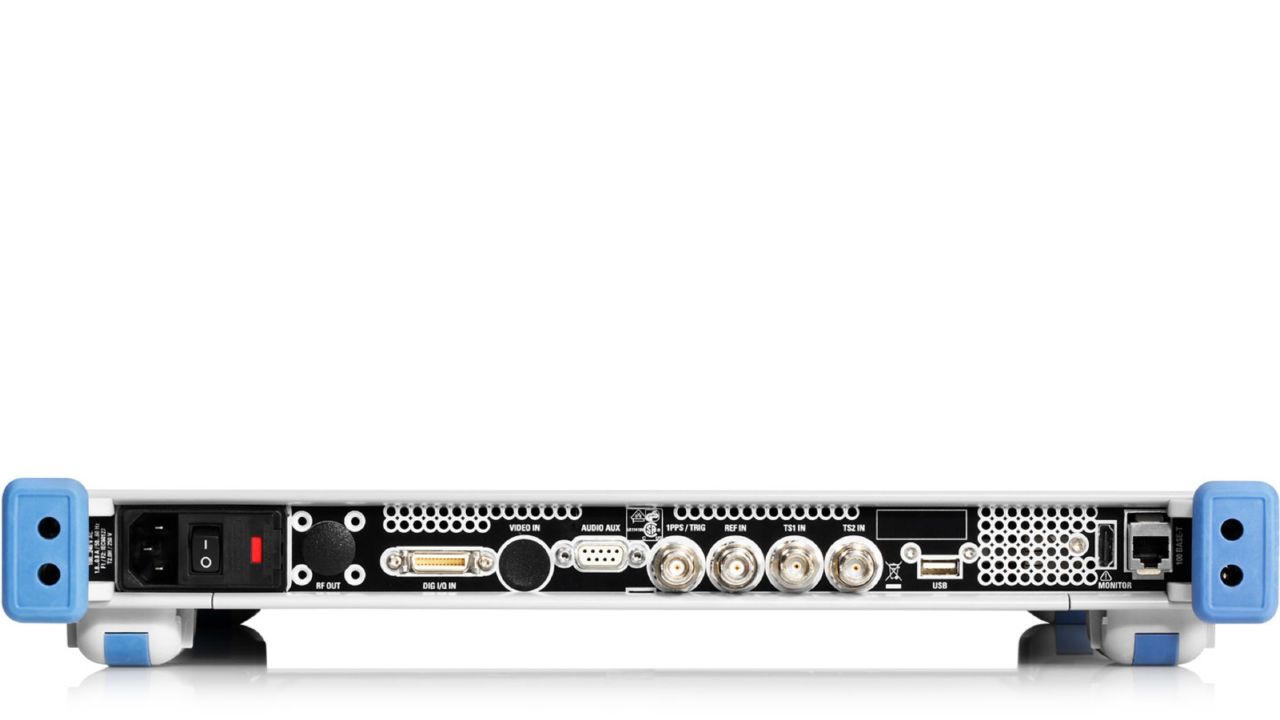

SFE100 测试发射机
R&S®SFE100 是罗德与施瓦茨的测试发射机。官方目录位于「信号发生器 / 广播电视信号发生器」。官方标称频率范围：100 kHz至2.7GHz。官方技术指标共 188 组、813 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 100 kHz至2.7GHz；频率 30 Hz至15kHz, in 1Hz steps；模拟带宽 0 Hz至35MHz；带宽 DC至15kHz；采样率 400MHz (internal interpolation ×4)。
官方公布的产品型号：SFE100、SFE100-K22、SFE100-K35、SFE100-K20、SFE100-K23、SFE100-B90、SFE100-K80、SFE100-K1。
核心参数
• 频率范围：100 kHz至2.7GHz
• 频率：30 Hz至15kHz, in 1Hz steps
• 模拟带宽：0 Hz至35MHz
• 带宽：DC至15kHz
• 采样率：400MHz (internal interpolation ×4)
• 分辨率：0.1 dB
• 输出电平：LVTTL
• 输入阻抗：50 Ω/high-impedance, settable
产品型号
• 官方型号：SFE100、SFE100-K22、SFE100-K35、SFE100-K20、SFE100-K23、SFE100-B90、SFE100-K80、SFE100-K1、SFE100-K11、SFE100-K6、SFE100-K12、SFE100-K4、SFE100-K2、SFE100-K5
资源下载
详细指标请见 SFE100 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SFE100 的官方技术指标，共 188 个指标组、813 项。
参数名以行业通用中文术语为主（其中 740 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• SFE100_dat-sw_en_5213-9234-22_v0700_cover.indd：1 ｜ 09.08.2017 ｜ 16:54:38
频率
• 频率范围：100 kHz至2.7GHz
• Uncertainty：internal reference see reference frequency
• external reference 1：< 0.5 × 10-9 typ. 1.0 × 10-10
• Resolution of setting：1Hz
• Setting time：to within < 1 × 10-7 ｜ 20 ms
Frequency sweep
• Operating mode：digital sweep in discrete steps
• Trigger mode：free run auto
• Sweep range：full frequency range
• Sweep shape：sawtooth
• Step size：linear full frequency range
• Dwell time setting range：100 ms至1 s
• Dwell time setting resolution：1 ms
Reference frequency
• Uncertainty：< 1.6 × 10-7
• 0 °C to +50 °C
• maximum deviation：3 × 10-6
• input level：≥ -5 dBm to ≤ 19 dBm
• limits recommended：0 dBm至19 dBm
• 输入阻抗：50 Ω/high-impedance, settable
• connector：BNC female, rear
• level：typ. +6 dBm, ±3 dB
• load impedance：> 200 Ω
• connector：9-pin D-Sub female on rear panel,
电平
• RF output：connector N female, front
• output impedance：50 Ω
• Maximum level：f ≤ 1.0GHz 1.0GHz < f ≤ 2.0GHz 2.0GHz < f ≤ 2.5GHz 2.5GHz < f ｜ +15 dBm (PEP) 2 +12 dBm (PEP) +10 dBm (PEP) +7 dBm (PEP)
• 设置范围：level ｜ 110 dBm to +20 dBm
• 分辨率：0.1 dB
• Dynamic range of attenuator：110 dB
• Level uncertainty：auto attenuator mode, ｜ < ±1.0 dB
temperature range +18 °C to +33 °C
• Output matching：at maximum level ｜ < 1.8, typ. < 1.5
• VSWR in 50 Ω system：at maximum level - 15 dB ｜ < 1.5, typ. < 1.3
R&S®SFE100-B90 option
• Uninterruptible level setting：fixed attenuator mode, setting range ｜ 18 dB
frequency range of RF path
• permissible DC voltage：±20 V
频谱纯度
• 谐波：level ≤ 12 dBm, CW ｜ < -30 dBc
• 非谐波：level ≥ -20 dBm, CW
• carrier frequency, carrier offset > 10 kHz：reference: signal power 100 kHz至87MHz < -50 dBc > 87 MHz至1GHz < -60 dBc > 1 GHz至2.5GHz < -50 dBc
• f > 87 MHz：< -135 dBc
• f ≤ 87 MHz：< -115 dBc
• f ≤ 87 MHz：< -100 dBc 87MHz < f < 375MHz < -110 dBc 375MHz ≤ f < 750MHz < -100 dBc 750MHz ≤ f < 1GHz < -100 dBc
• f > 1 GHz：< -95 dBc
carrier offset 500 kHz, measurement bandwidth 1 Hz
• f ≤ 87 MHz：< -100 dBc 87MHz < f < 375MHz < -130 dBc 375MHz ≤ f < 750MHz < -130 dBc 750MHz ≤ f < 1GHz < -120 dBc
• f > 1 GHz：< -115 dBc
频率
• 频率范围：47 MHz至862MHz
电平
• RF output：connector N female, rear
• output impedance：50 Ω
• Maximum level：≥ +27 dBm (RMS)
• 设置范围：level ｜ 10 dBm to +30 dBm (RMS)
• 分辨率：0.1 dB
• Level uncertainty：auto attenuator mode, ｜ < ±1.5 dB
temperature range +18 °C to +33 °C
• VSWR tolerance：in output frequency range max. 10:1
• maximum permissible DC voltage：0 V
频谱纯度
• 谐波：level ≤ 12 dBm, CW ｜ < -30 dBc
• level ≤ 27 dBm：< -20 dBc
RF monitor output 3
• RF monitor output：connector BNC female, front
• output impedance：50 Ω
frequency range of RF path
• permissible DC voltage：0 V
I/Q modulator
• Modulation frequency range：DC至35MHz
• Modulation frequency response 4：up至35MHz ｜ < ±2 dB
• up to 5 MHz：< ±0.4 dB
• Carrier leakage：without input signal, referenced ｜ < -55 dBc,
• Sideband suppression：modulation frequency ≤ 100kHz, ｜ < -50 dBc,
• I/Q swap：I and Q signals swapped on/off
Internal baseband I/Q
• Signal characteristics：see Digital modulation systems
• D/A converter：sample rate ｜ 100MHz
• 分辨率：16 bit
• 采样率：400MHz (internal interpolation ×4)
• bandwidth 0.1 dB：35MHz
Extended I/Q input (R&S®SFE100-K80 option)
• Digital I/Q input：connector Mini D ribbon, 26 pins, rear
• level：LVDS
• word width：16 bit
• 模拟带宽：0 Hz至35MHz
• symbol rate：3 ksymbol/s至100 Msymbol/s
Internal test signals
• MPEG-2 TS packet：header + 184 byte payload payload: PRBS
PID = 1FFF(hex)
• MPEG-specific TS packet：sync byte + 187 byte payload payload: PRBS
• DIRECTV TS packet：header + 127 byte payload payload: PRBS
• DIRECTV TS packet without header：130 byte payload payload: PRBS
• PRBS：PRBS, in line with ITU-T O.151 ｜ 223 - 1, 215 - 1 (selectable)
MPEG-2 inputs
• ASI/SMPTE310M/ETI serial input：connector BNC female, 2 × rear
• ASI input level：200 mV至880 mV
• SMPTE310M input level：400 mV至880 mV
• ETI input level：0 V to ±2.37 V (HDB3)
• 输入阻抗：75 Ω
• ASI data rate：270 Mbit/s
• SMPTE310M data rate：19.392658 Mbit/s
• ETI data rate：2048 kbit/s
• Stuffing：ASI, SMPTE310M on/off
• stuffing packets：see MPEG-2 TS packets under
TS generator (R&S®SFE100-K20 option)
• Transport stream：files Rohde & Schwarz data streams
• file format：generated transport streams (GTS) format
• length of transport stream packets：ATSC: 188
DVB: 188
• sequence length：generation of endless and seamless
audio and data contents
• data rate：100 kbit/s至214 Mbit/s
(including null packets)
• net data rate：max. 90 Mbit/s
• data volume：max. 80 Mbyte payload
• Signal set：moving picture sequences and test
patterns with test tones, for 625 and
• 525 lines;
TRP player (R&S®SFE100-K22 option)
• Replay：file format TRP, T10, BIN, ETI
of file; seamless in case of TRP file
• data rate：corresponding to recording data rate and
hard disk
• data volume：corresponding to recorded data volume,
Analog video/audio input
• Video input：connector BNC female, rear
• CCVS input level：Vpp = 1 V
• 输入阻抗：75 Ω
• level clamping：back-porch clamping
• Audio inputs 1/2：connector ｜ 9-pin D-Sub female, rear
• input level：100 mV至1.55 V (RMS )
• 输入阻抗：600 Ω, balanced
• BTSC：connector ｜ 9-pin D-Sub female, rear
• input level：0.25 V至2 V (RMS)
• 输入阻抗：75 Ω
Audio player
• Waveform memory：sequence duration up至5 min.
• 分辨率：16 bit for AF1 and 16 bit for AF2
• Audio：number of signals ｜ 2 channels, AF1 and AF2
• 带宽：DC至15kHz
• level：16 bit full scale in each channel
corresponds to standard deviation
• frequency response：< ±0.3 dB
• Clock generation：clock rate ｜ 50kHz
• Marker：position restart waveform
Internal audio signal generator
• 频率：30 Hz至15kHz, in 1Hz steps
• level：60 dBu to +12 dBu, in 0.01 dB steps, 6 dBu corresponds to standard deviation
• trigger mode：auto
• sweep range：settable within full frequency range
• step size：1 Hz至7kHz in 1Hz steps
• dwell time setting range：1 ms至10 s
• dwell time setting resolution：1 ms
Internal NICAM audio signal generator
• 频率：30 Hz至15kHz, in 1Hz steps
• level：60 dBu to +12 dBu, in 0.01 dB steps, 6 dBu corresponds to standard headroom
Internal video generator
• Video signals：ATV video basic test signals COLORBARS_75 (PAL)
FUBK (PAL)
• PAL color bar 75 %：first field
• line 16：2T pulse
• line 17：CCIR17
• line 18：CCIR18/1
• line 19：CCIR18/2
• line 20：data line
• line 21：teletext insertion test signal
second field
• line 327：ramp
• line 328：modulated ramp
• line 329：red line
• line 330：CCIR330/5
• line 331：CCIR331/1
• line 332：15kHz, 100 ns
• line 333：sin x/x
• line 334：250kHz, 100 ns
• PAL M color bar 75 %：first field
• line 16：2T pulse
• line 17：NTC7 composite
• line 18：FCC composite
second field
• line 11：ramp
• line 12：modulated ramp
• line 13：red line
• line 14：15kHz, 125 ns
• line 15：250kHz, 125 ns
• line 16：FCC multiburst
• line 17：NTC7 combined
• line 18：sin x/x
• PAL N color bar 75 %：first field
• line 16：2T pulse
• line 17：CCIR17
• line 18：CCIR18/1
• line 19：CCIR18/2
• line 20：data line
• line 21：teletext insertion test signal
second field
• line 327：ramp
• line 328：modulated ramp
• line 329：red line
• line 330：CCIR330/5
• line 331：CCIR331/1
• line 332：15kHz, 100 ns
• line 333：sin x/x
• line 334：250kHz, 100 ns
• NTSC color bar 75 %：first field
• line 16：2T pulse
• line 17：NTC7 composite
• line 18：FCC composite
second field
• line 11：ramp
• line 12：modulated ramp
• line 13：red line
• line 14：15kHz, 125 ns
• line 15：250kHz, 125 ns
• line 16：FCC multiburst
• line 17：NTC7 combined
• line 18：sin x/x
• SECAM color bar 75 %：first field
• lines 7 to 15：discriminating signal
• line 16：2T pulse
• line 17：CCIR17
• line 18：CCIR18/1
以上为前 187 项指标；完整指标（共 813 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SFE100、SFE100-K22、SFE100-K35、SFE100-K20、SFE100-K23、SFE100-B90、SFE100-K80、SFE100-K1、SFE100-K11、SFE100-K6、SFE100-K12、SFE100-K4、SFE100-K2、SFE100-K5
指标整理自官方文件：SFE100_dat-sw_en_5213-9234-22_v0700.pdf
