罗德与施瓦茨 · Rohde & Schwarz

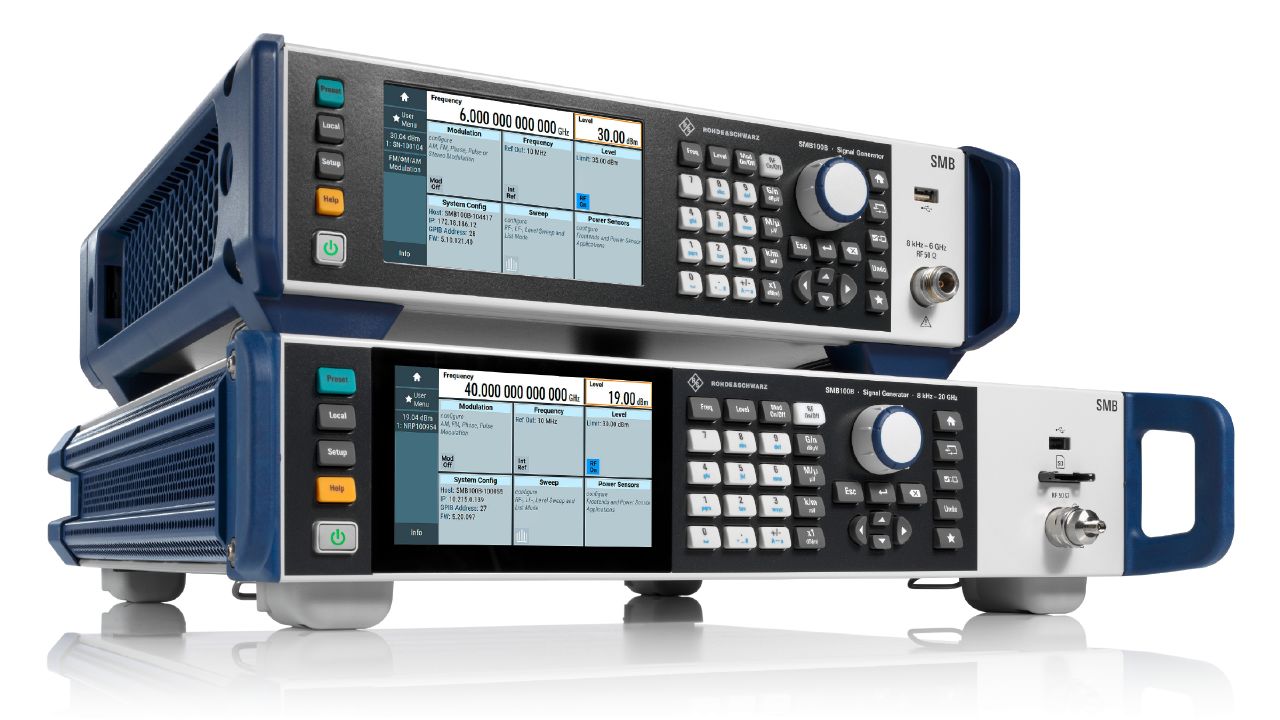

SMB100B 射频和微波信号发生器
R&S®SMB100B 是罗德与施瓦茨的射频和微波信号发生器。官方目录位于「信号发生器 / 模拟信号发生器」。官方技术指标共 155 组、449 项，详见「详细指标」。
产品简介

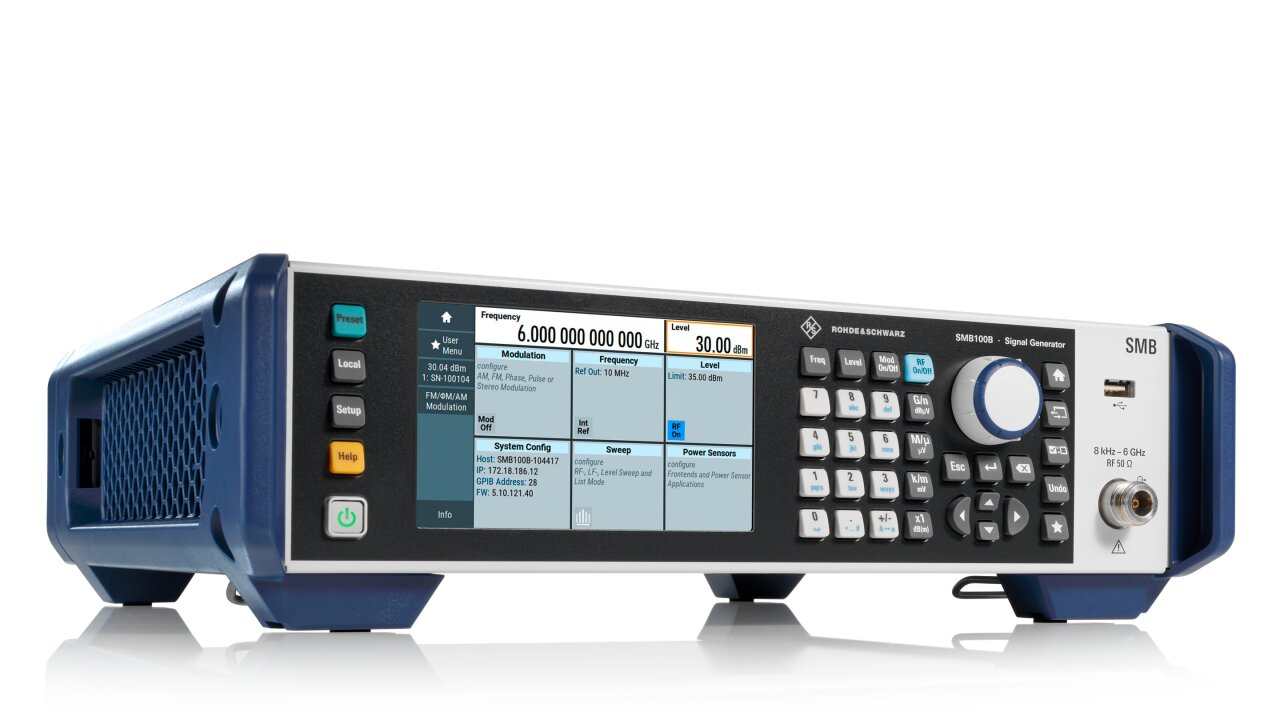

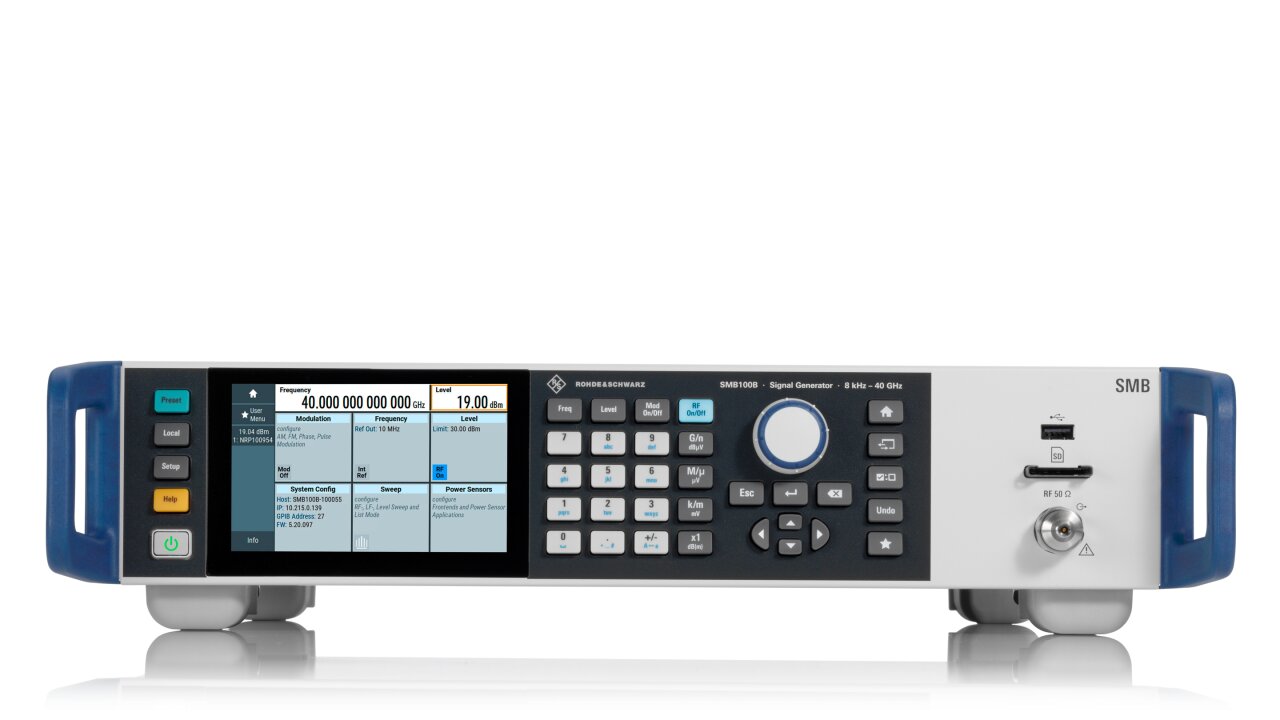

R&S®SMB100B 射频和微波信号发生器提供优越性能和多种功能，频率最高可达 40 GHz。
简介全新R&S®SMB100B射频信号发生器体积小巧， 兼具卓越性能和多种功能。 R&S®SMB100B具有出色的频谱纯度和极高的输出功率， 并且功能全面、 操作简单。
除了纯净的连续波信号之外， 配备R&S®SMBB-K720选件的R&S®SMB100B还可生成调幅、 调频和调相信号。
配备脉冲发生器和脉冲调制器选件后， 仪器还可生成高质量脉冲信号。 借助额外的R&S®SMBB-K27脉冲串选件， 用户可以生成单脉冲、 双脉冲和可配置的脉冲串信号。
R&S®SMB100B极具性价比， 非常适合研发、 生产、 维修维护等多种应用。
核心参数
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• 输入阻抗：50 Ω (nom.)
• 1 GHz：3GHz ｜ 6GHz ｜ 12.75GHz ｜ 20GHz ｜ 31.8GHz ｜ 40GHz
• Frequency option,：SMBB-B101 SMBB-B103 SMBB-B106 SMBB-B112 SMBB-B120 SMBB-B131 SMBB-B140,
• ...：SMBB-B140N
• With：electronic step
• High power：SMBB-K31 SMBB-K33 SMBB-K35
• Ultra high power：SMBB-B32
功能与特点
• 频率范围为8 kHz至1 GHz、 3 GHz或6 GHz
• 出色的单边带(SSB)相位噪声： 1 GHz、 20 kHz 偏移时低至-134 dBc （测量值）
• 非常低的宽带噪声： 15 MHz ＜ f ≤ 6 GHz、 30 MHz偏移时低至-153 dBc （典型值）
• 超高输出功率： 1 GHz时为34 dBm （测量值）
• 小巧紧凑， 高度为2 HU， 宽度为14.25"
• 先进的5"大触摸屏图形用户界面 主要特点 优点 优越的信号质量
• 第 4 页 出色的输出功率
• 第 6 页 易于使用
• 第 8 页 结构清晰的用户界面
• 第10页 R&S®LegacyPro： 更新测试与测量设备
产品型号
• 官方型号：SMB100B、...、SMBB-B103、SMBB-B106、SMBB-B112、SMBB-B120、SMBB-B131、SMBB-B101/-B103/-B106、SMBB-B112/-B120、MHz10、MHz、MHz100、SMBB-B131/-B140/-B140N、SMBB-B112/-B120/-B131/-B140
资源下载
详细指标请见 SMB100B 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMB100B 的官方技术指标，共 155 个指标组、449 项。
参数名以行业通用中文术语为主（其中 401 项保留官方规格书原文），数值与单位保留官方规格书原样。
Hardware and software configurations
• SMB100B：R&S®SMB100B RF signal generator R&S®SMB100B microwave signal generator
基本单元
• 1 GHz：3GHz ｜ 6GHz ｜ 12.75GHz ｜ 20GHz ｜ 31.8GHz ｜ 40GHz
• Frequency option,：SMBB-B101 SMBB-B103 SMBB-B106 SMBB-B112 SMBB-B120 SMBB-B131 SMBB-B140,
• ...：SMBB-B140N
• With：electronic step
attenuator up to
• 20GHz
step attenuator 1
• High power：SMBB-K31 SMBB-K33 SMBB-K35
• Ultra high power：SMBB-B32
• OCXO reference：SMBB-B1
oscillator 2
• OCXO reference：SMBB-B1H
(for f > 2 GHz)
• 100 MHz, 1 GHz：SMBB-B3
输出
• Flexible reference：SMBB-K704
to 100 MHz
• AM/FM/φM：SMBB-K720
• Pulse modulator：SMBB-K22
• Pulse generator：SMBB-K23
• Multifunction：SMBB-K24
generator
• Pulse train 3：SMBB-K27
• FM/Stereo：SMBB-B5
• HUMS：R&S SMBB-K980
• 远程控制：SMBB-B86 SMBB-K986
interface 5
• Removable：SMBB-B85
SD card
• Spare SD card：SMBB-Z10
频率
• Range：SMBB-B101 ｜ 8 kHz至1GHz
• SMBB-B：8 kHz至3GHz
• SMBB-B：8 kHz至6GHz
• SMBB-B：8 kHz至12.75GHz
• SMBB-B：8 kHz至20GHz
• SMBB-B：8 kHz至31.8GHz

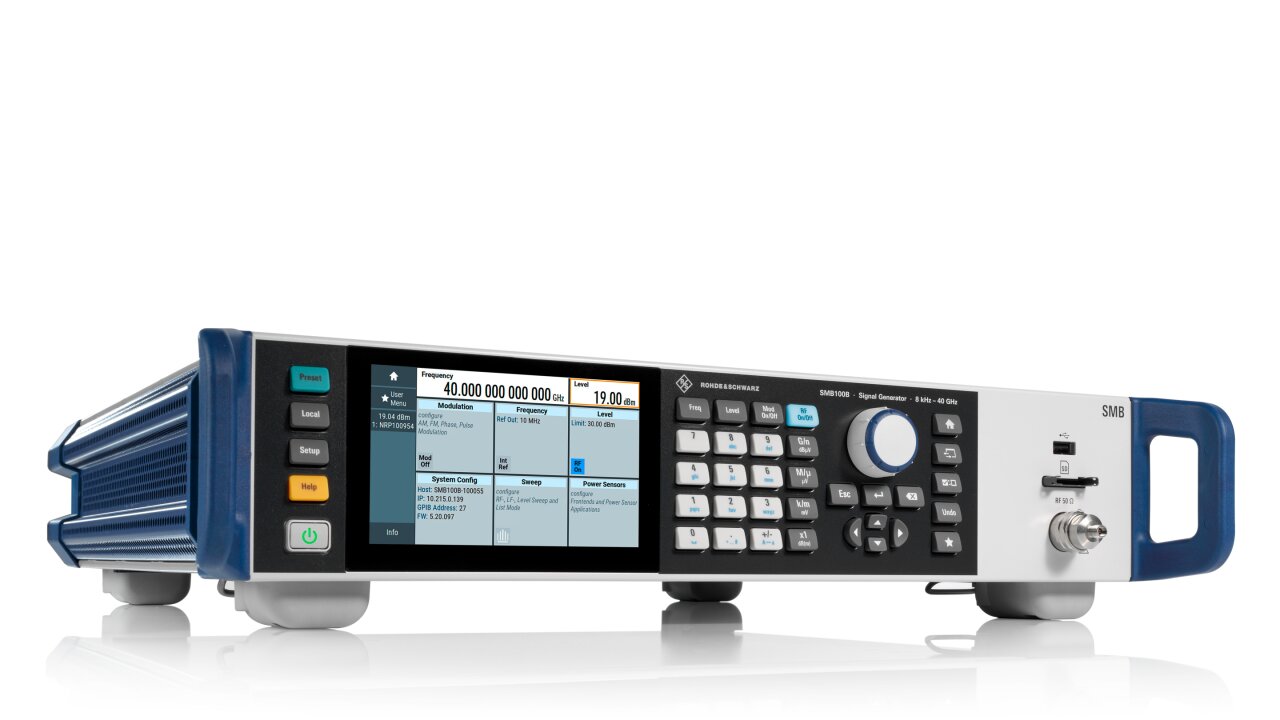

• R&S®SMBB-B140(N)：8 kHz至40GHz
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 0.163 μHz (nom.)
• Settling time：to within < 1 × 10-7 for f > 200MHz or < 20Hz for f ≤ 200MHz;
service (HUMS) off
• SMBB-B101/-B103/-B：< 1.5 ms
• in list mode：< 1.6 ms
• SMBB-B112/-B：< 2.2 ms, 1.7 ms (meas.)
• R&S®SMBB-B131/-B140(N)：< 2.5 ms, 1.8 ms (meas.)
• with switching of mechanical step：< 25 ms
Frequency sweep
• Operating mode：digital sweep in discrete steps
trigger source
• execute one full sweep：single/extern single
• execute one step：step/extern step
• sweep start and stop controlled by：extern start/stop
control
• Trigger slope：positive, negative
• Sweep range：full frequency range
• Sweep shape：sawtooth, triangle
• Step spacing：linear, logarithmic
• Step size：linear full frequency range, min. 0.001Hz
• logarithmic：0.01 % to 100 %
• Dwell time setting range：5 ms至100 s
• Dwell time resolution：0.1 ms
Reference frequency
• Frequency error：at time of calibration in production
• standard：< 1 × 10-7
• with R&S®SMBB-B1 or：< 1 × 10-8
R&S®SMBB-B1H option
• Aging：after 30 days of uninterrupted operation
• standard：≤ 1 × 10-6/year
• with R&S®SMBB-B1 option：≤ 1 × 10-9/day, ≤ 1 × 10-7/year
• with R&S®SMBB-B1H option：≤ 5 × 10-10/day, ≤ 3 × 10-8/year
• standard：±2 × 10-6
• with R&S®SMBB-B1 option：±1 × 10-7
• with R&S®SMBB-B1H option：±1 × 10-8
with R&S®SMBB-B1 or R&S®SMBB-B1H
• option
• Source：internal, external
• External reference frequency modes：standard ｜ 10MHz
• with R&S®SMBB-B3 option：100MHz
• with R&S®SMBB-B3 option：1GHz
• with R&S®SMBB-K704 option：variable
Reference frequency input

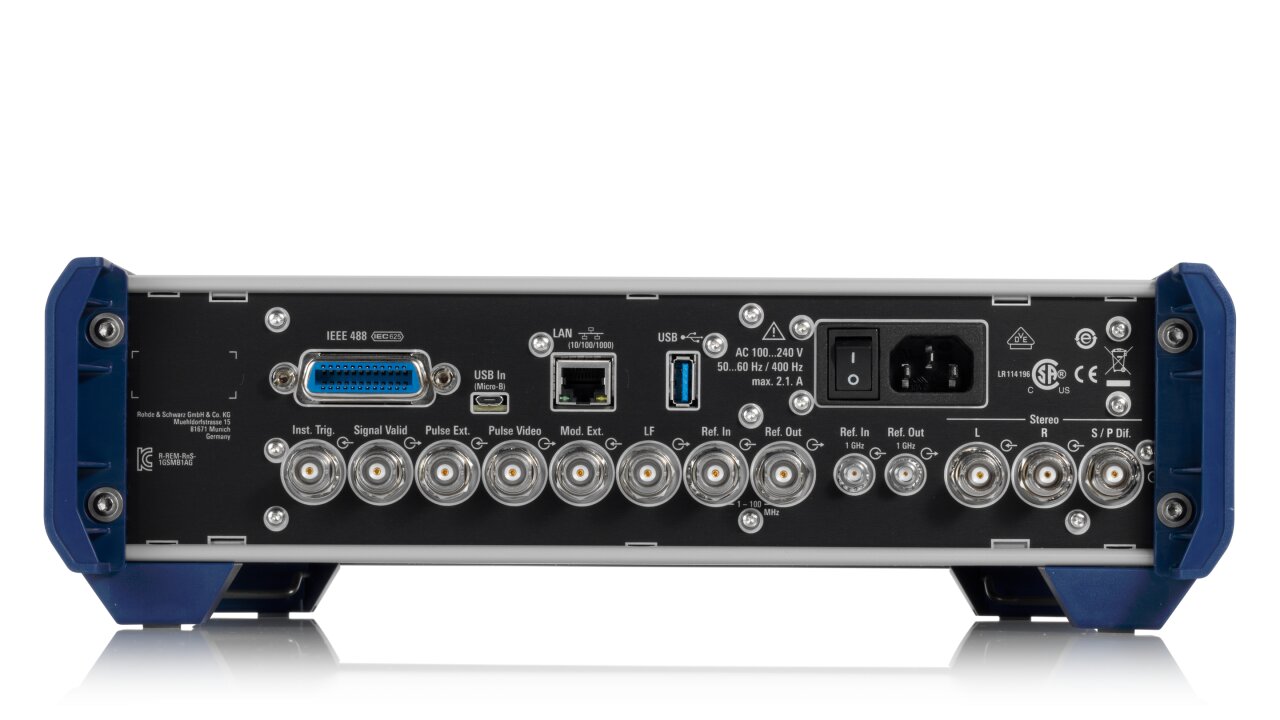

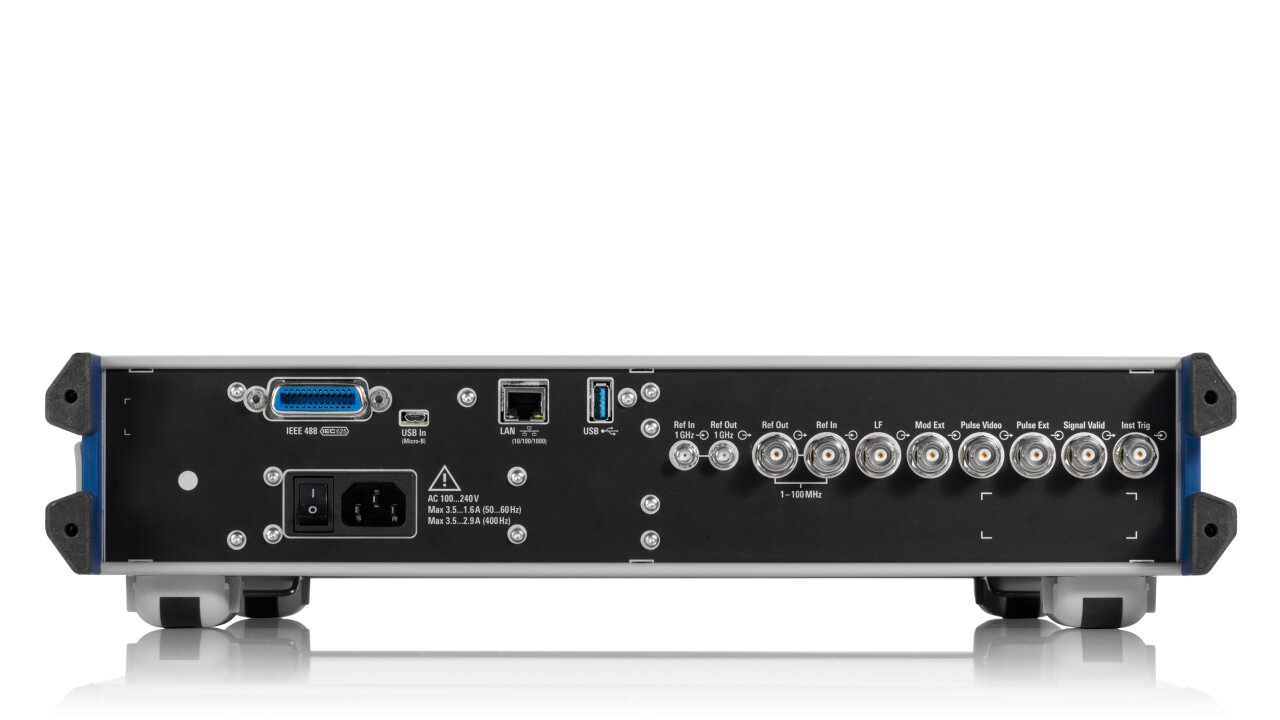

• Connector type：REF IN on rear panel BNC female
• Input frequency：external reference frequency mode
• variable：1 MHz至100MHz
• Input frequency setting resolution：external reference frequency mode
• variable：0.1Hz
• Minimum frequency locking range：external reference frequency mode(s) 10MHz, 100MHz ±100 × 10-6
variable
• without R&S®SMBB-B1/-B1H option：±6 × 10-6
• with R&S®SMBB-B1/-B1H option：±0.3 × 10-6
• Input level range：0 dBm to +16 dBm
• 输入阻抗：50 Ω (nom.)
Reference frequency output
• Connector type：REF OUT on rear panel BNC female
• Output frequency：sine wave
• source mode: internal：10MHz
external reference frequency mode(s)
• 10 MHz, 1 GHz：10MHz
• variable：10MHz,
applied external reference frequency 6
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• Source impedance：50 Ω (nom.)
• 1GHz reference frequency input (R&S®SMBB-B3 option)
• Connector type：REF 1G IN on rear panel SMA female
• Input frequency：1GHz
• Minimum frequency locking range：±100 × 10-6
• Input level range：0 dBm to +16 dBm
• 输入阻抗：50 Ω (nom.)
• 1GHz reference frequency output (R&S®SMBB-B3 option)
• Connector type：REF 1G OUT on rear panel SMA female
• Output frequency：sine wave ｜ 1GHz
• 输出电平：0 dBm to +13 dBm, +10 dBm (typ.)
• Source impedance：50 Ω (nom.)
Reference frequency option concept
• without option：with with
• R&S®SMBB-K704 option,：R&S®SMBB-B3 option,
• flexible reference input：100MHz/1GHz reference
• Input：100MHz input frequency
频率
• Output：10MHz output frequency 7
output 7
• R&S®SMBB-B3 option, 100MHz, 1GHz, ultra low noise reference input/output

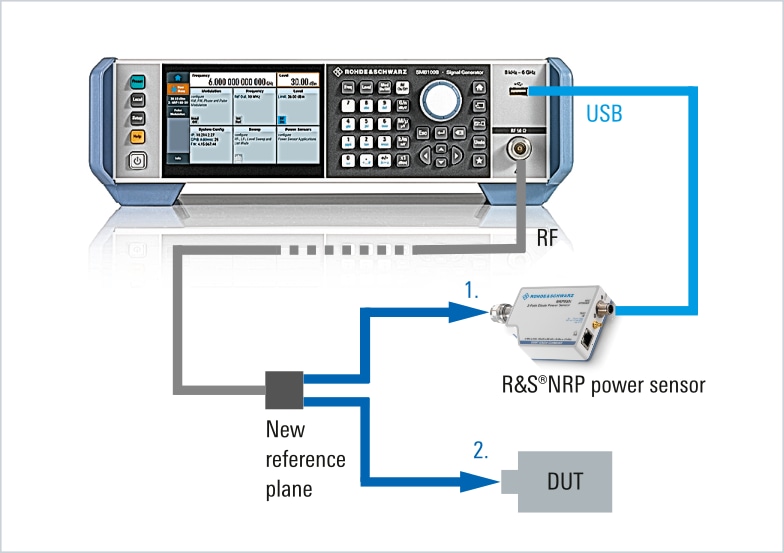

Specified level range, peak envelope power (PEP)
• SMBB-B101/-B103/-B：standard 8kHz ≤ f ≤ 100kHz -90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -110 dBm to +13 dBm 1MHz < f ≤ 10MHz -110 dBm to +18 dBm 10MHz < f ≤ 6GHz -127 dBm to +18 dBm
with R&S®SMBB-K31 option
• 8 kHz ≤ f ≤ 100 kHz：90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -110 dBm to +13 dBm 1MHz < f ≤ 10MHz -110 dBm to +21 dBm 10MHz < f ≤ 4GHz -127 dBm to +21 dBm 4GHz < f ≤ 6GHz -127 dBm to +20 dBm
with R&S®SMBB-B32 and R&S®SMBB-K31 options
• 8 kHz ≤ f ≤ 100 kHz：90 dBm to +17 dBm 100kHz < f ≤ 200kHz -110 dBm to +21 dBm 200kHz < f ≤ 10MHz -110 dBm to +21 dBm 10MHz < f ≤ 6GHz -127 dBm to +26 dBm
• SMBB-B112/-B：standard 8kHz ≤ f ≤ 100kHz -90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -127 dBm to +8 dBm 1MHz < f ≤ 80MHz -127 dBm to +15 dBm 80MHz < f ≤ 6GHz -127 dBm to +18 dBm 6GHz < f ≤ 12.75GHz -127 dBm to +18 dBm 12.75GHz < f ≤ 20GHz -127 dBm to +16 dBm
with R&S®SMBB-K33 option
• 8 kHz ≤ f ≤ 100 kHz：90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -127 dBm to +8 dBm 1MHz < f ≤ 80MHz -127 dBm to +15 dBm 80MHz < f ≤ 6GHz -127 dBm to +21 dBm 6GHz < f ≤ 20GHz -127 dBm to +20 dBm
• SMBB-B131/-B140/-B140N：standard 8kHz ≤ f ≤ 100kHz -90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -127 dBm to +8 dBm 1MHz < f ≤ 80MHz -127 dBm to +13 dBm 80MHz < f ≤ 18GHz -127 dBm to +14 dBm 18GHz < f ≤ 40GHz -127 dBm to +13 dBm
with R&S®SMBB-K35 option
• 8 kHz ≤ f ≤ 100 kHz：90 dBm to +5 dBm 100kHz < f ≤ 200kHz -110 dBm to +5 dBm 200kHz < f ≤ 1MHz -127 dBm to +10 dBm 1MHz < f ≤ 80MHz -127 dBm to +15 dBm 80MHz < f ≤ 3GHz -127 dBm to +19 dBm 3GHz < f ≤ 18GHz -127 dBm to +17 dBm 18GHz < f ≤ 36GHz -127 dBm to +16 dBm 36GHz < f ≤ 40GHz -127 dBm to +14 dBm
• SMBB-B101/-B103/-B：level > -90 dBm 8kHz ≤ f ≤ 200kHz < 1.2 dB 200kHz < f ≤ 3GHz < 0.5 dB
• f > 3 GHz：< 0.7 dB
level ≤ -90 dBm
• 100 kHz ≤ f ≤ 200 kHz：< 1.5 dB 200kHz < f ≤ 10MHz < 1.2 dB 10MHz < f ≤ 3GHz < 0.8 dB 3GHz < f ≤ 6GHz < 1.1 dB
• SMBB-B112/-B120/-B131/-B：level > -90 dBm 8kHz ≤ f ≤ 200kHz < 1.2 dB 200kHz < f ≤ 3GHz < 0.5 dB 3GHz < f ≤ 20GHz < 0.9 dB
• f > 20 GHz：< 1.0 dB
level ≤ -90 dBm
• 8 kHz ≤ f ≤ 200 kHz：< 1.5 dB 200kHz < f ≤ 3GHz < 0.8 dB 3GHz < f ≤ 20GHz < 1.2 dB
• f > 20 GHz：< 1.5 dB

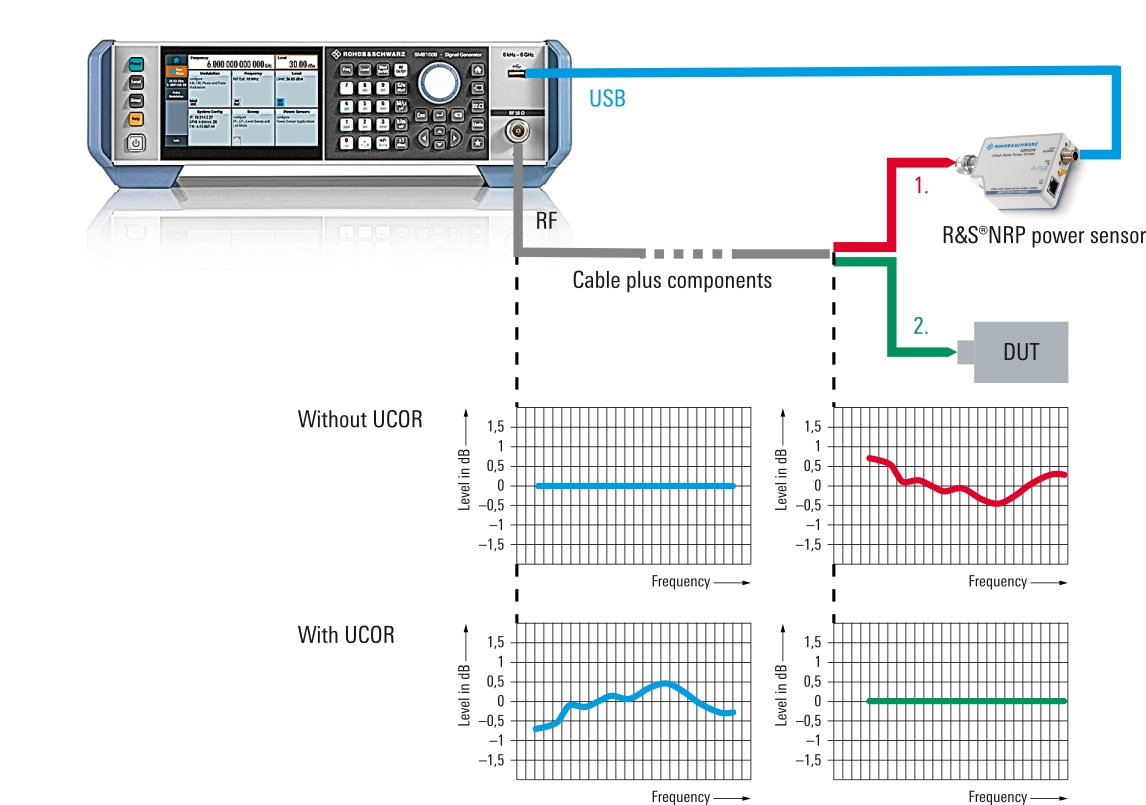

• Additional level error：ALC state: "Off (Table) " 8kHz ≤ f ≤ 6GHz < 0.5 dB 6GHz ≤ f ≤ 40GHz < 0.7 dB
Setting range
• SMBB-B101/-B103/-B：standard 8kHz ≤ f < 100kHz -145 dBm to +8 dBm 100kHz ≤ f < 300kHz -145 dBm to +13 dBm 300kHz ≤ f < 1MHz -145 dBm to +18 dBm 1MHz ≤ f ≤ 6GHz -145 dBm to +20 dBm
with R&S®SMBB-K31 option
• 8 kHz ≤ f < 100 kHz：145 dBm to +8 dBm 100kHz ≤ f < 300kHz -145 dBm to +13 dBm 300kHz ≤ f < 1MHz -145 dBm to +18 dBm 1MHz ≤ f ≤ 6GHz -145 dBm to +30 dBm
with R&S®SMBB-B32 and R&S®SMBB-K31 options
• 8 kHz ≤ f < 100 kHz：145 dBm to +23 dBm 100kHz ≤ f < 300kHz -145 dBm to +27 dBm 300kHz ≤ f < 1MHz -145 dBm to +31 dBm 1MHz ≤ f ≤ 6GHz -145 dBm to +36 dBm
• SMBB-B112/-B：standard 8kHz ≤ f < 100kHz -145 dBm to +10 dBm 100kHz ≤ f < 1MHz -145 dBm to +18 dBm 1MHz ≤ f ≤ 12.75GHz -145 dBm to +20 dBm 12.75GHz < f ≤ 20GHz -145 dBm to +18 dBm
with R&S®SMBB-K33 option
• 8 kHz ≤ f < 100 kHz：145 dBm to +10 dBm 100kHz ≤ f < 1MHz -145 dBm to +18 dBm 1MHz ≤ f ≤ 20GHz -145 dBm to +36 dBm
• R&S®SMBB-B131/-B140(N)：standard 8kHz ≤ f < 100kHz -145 dBm to +10 dBm 100kHz < f ≤ 18GHz -145 dBm to +16 dBm 18GHz < f ≤ 40GHz -145 dBm to +15 dBm
with R&S®SMBB-K35 option
• 8 kHz ≤ f < 100 kHz：145 dBm to +10 dBm 100kHz ≤ f < 1MHz -145 dBm to +18 dBm 1MHz ≤ f ≤ 40GHz -145 dBm to +36 dBm
• Setting resolution：0.01 dB
• Interruption-free level range：level setting characteristic: ｜ > 20 dB
off, level setting characteristic: auto
• SMBB-B101/-B103/-B：< 1.4 ms
• SMBB-B112/-B：< 2.0 ms, 1.4 ms (meas.)
• SMBB-B131/-B：< 2.3 ms, 1.5 ms (meas.)
• with switching of：mechanical step ｜ < 25 ms, 20 ms (meas.)
Reverse power
• 1 MHz < f ≤ 1 GHz：50 W 1GHz < f ≤ 2GHz 25 W 2GHz < f ≤ 6GHz 10 W
• 1 MHz < f ≤ 40 GHz：0.5 W
• Maximum permissible DC voltage：SMBB-B103/-B103/-B106 ｜ 50 V
• SMBB-B112/-B：5 V
• SMBB-B131/-B：1 V
VSWR
• SMBB-B101/-B103/-B：200kHz < f ≤ 6GHz ｜ < 1.8
• SMBB-B112/-B：200kHz < f ≤ 20GHz ｜ < 1.9 (meas.)
• R&S®SMAB-B131/-B140(N)：200kHz < f ≤ 40GHz ｜ < 2.0 (meas.)
Level sweep
• Operating mode：digital sweep in discrete steps
trigger source
• execute one full sweep：single/extern single
• execute one step：step/extern step
• sweep start and stop controlled by：external start/stop
control
• Trigger slope：positive, negative
• Sweep range：full specified level range
以上为前 141 项指标；完整指标（共 449 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMB100B、...、SMBB-B103、SMBB-B106、SMBB-B112、SMBB-B120、SMBB-B131、SMBB-B101/-B103/-B106、SMBB-B112/-B120、MHz10、MHz、MHz100、SMBB-B131/-B140/-B140N、SMBB-B112/-B120/-B131/-B140
指标整理自官方文件：SMB100B_specs_en_3607-8182-22_v1200.pdf
