RTM3000 示波器
R&S®RTM3000 是罗德与施瓦茨的示波器。官方目录位于「示波器」。官方标称频率范围：0. 05Hz to bandwidth of oscilloscope。官方技术指标共 229 组、497 项，详见「详细指标」。
产品简介

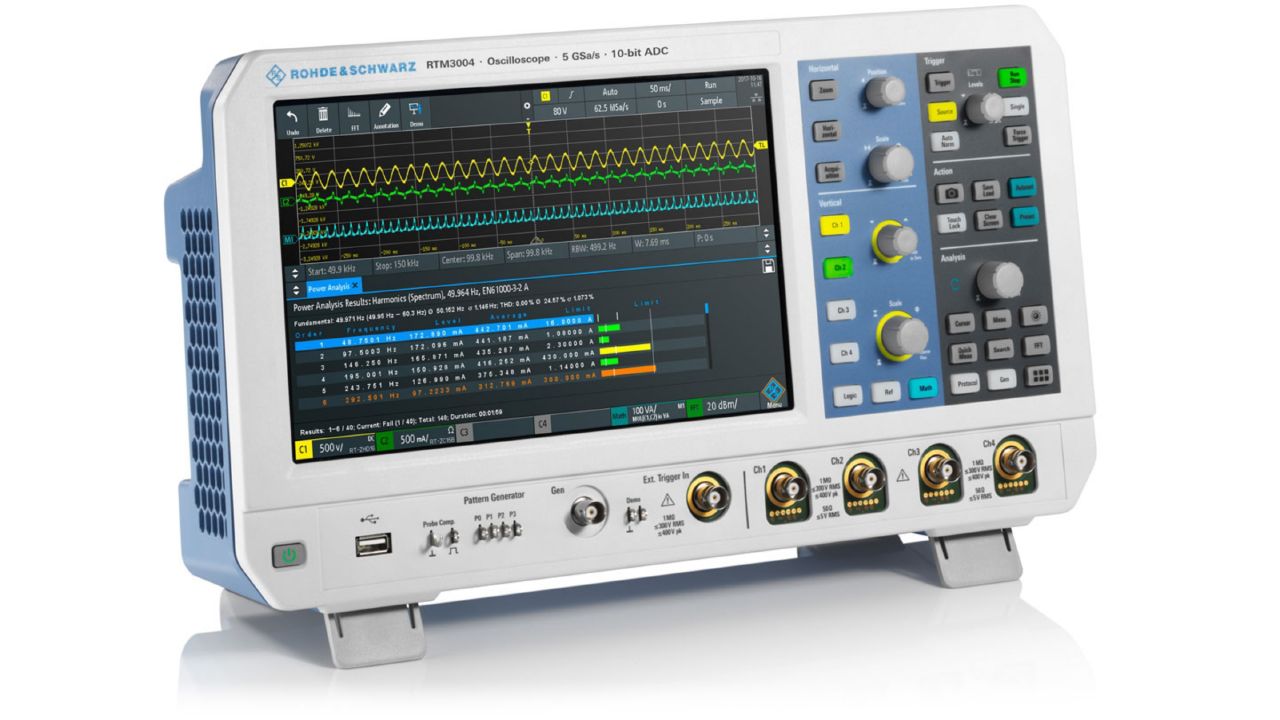

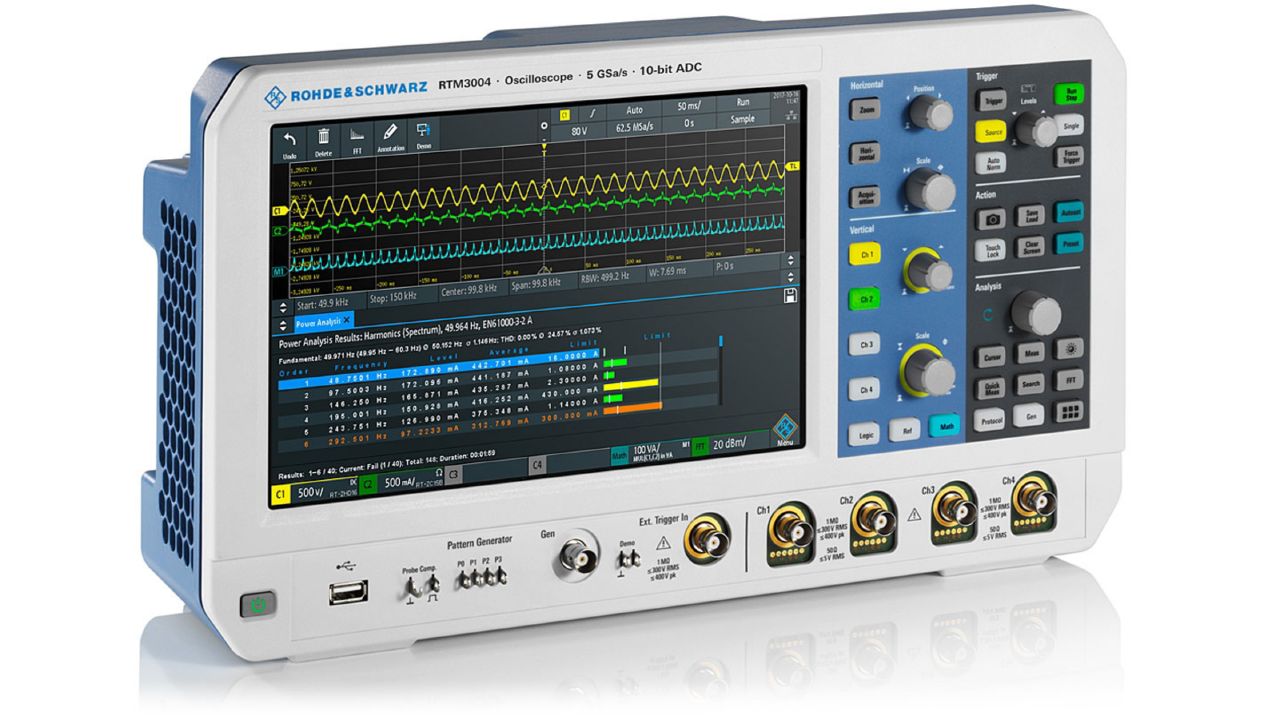

简介R&S®RTM3000整合10位ADC、 10倍的存储深度和10.1"触摸屏以及适用于所有罗德与施瓦茨探头的探头接口， 适用于解决日常调试问题。
通过罗德与施瓦茨探头接口， 所有罗德与施瓦茨探测解决方案均可顺畅连接任何被测设备。
R&S®RTM3000为用户提供的不仅仅是一个示波器。 它将逻辑分析仪、 协议分析仪、 波形和码型发生器以及数字电压表合为一体，同时集成适用于频谱分析、 模板测试和长数据采集的专用操作模式。 您可以快速高效地调试所有类型的电子系统， 而且R&S®RTM3000的价格极具吸引力， 符合所有重要的投资保护原则。

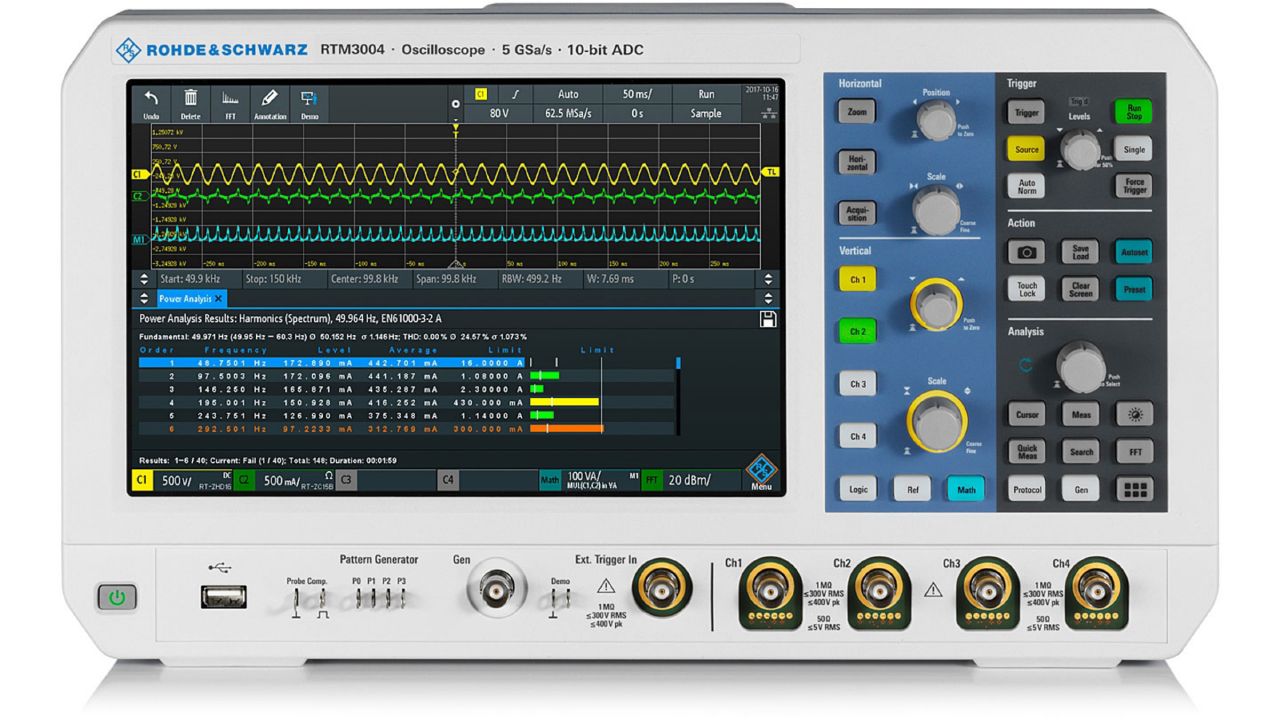

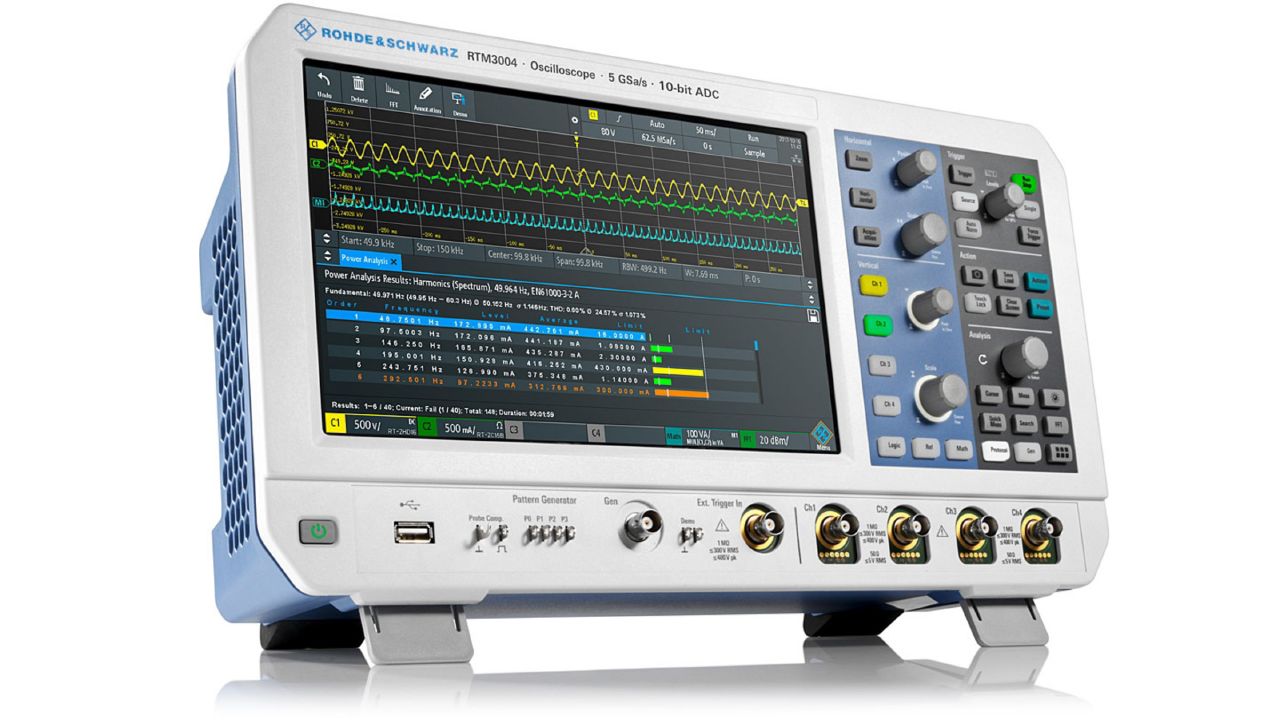

这款示波器配备同级别中最高分辨率 （1280像素 ×800像素）且尺寸最大的电容式触摸显示屏(10.1")， 操作起来和智能手机一样。 只需触摸屏幕即可快速浏览弹出菜单， 并可通过手势操作轻松缩放或移动波形。
核心参数
• 频率范围：0. 05Hz to bandwidth of oscilloscope
• 频率：1kHz
• 带宽：9600 bit/s至1 Mbit/s
• 通道数：1至8
• 输入通道：RTM3002 ｜ 2 channels
• 采样率：250 Msample/s
• 分辨率：up至3 digits
• 动态范围：typ. > 70 dB based on 0 dBm
功能与特点
• 100 MHz至1 GHz

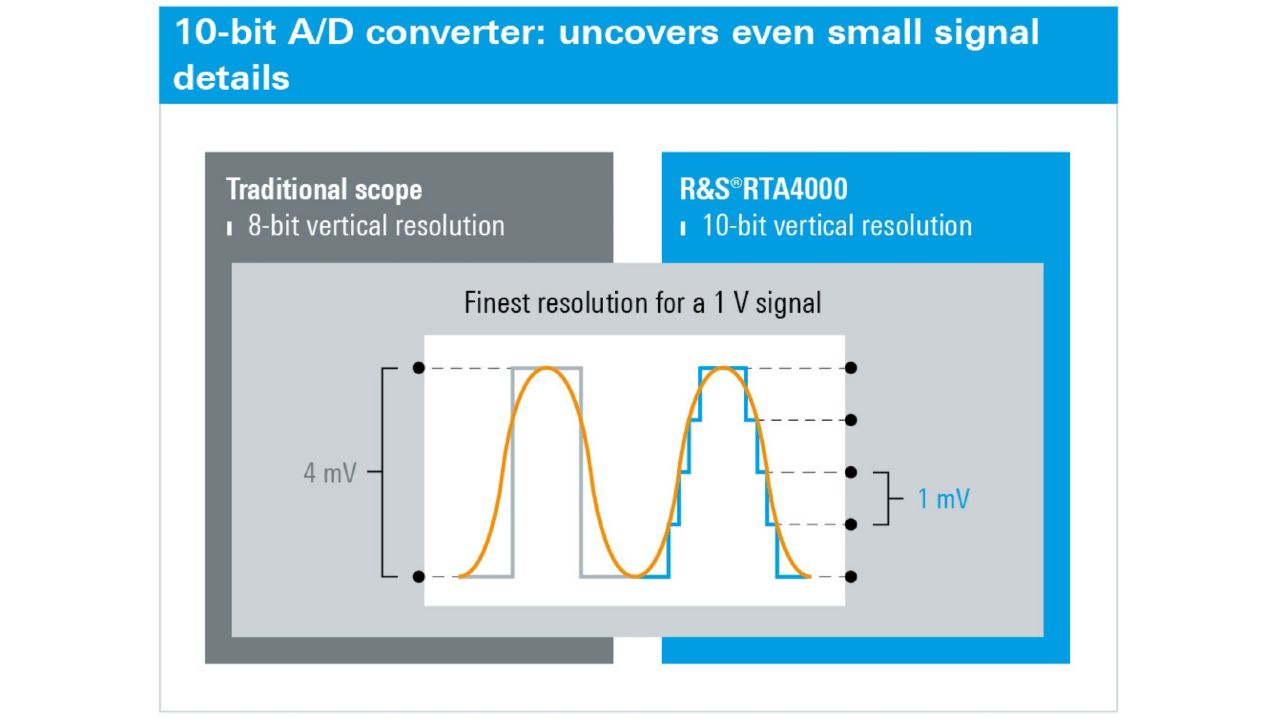

• 10位模数转换器 （ADC）

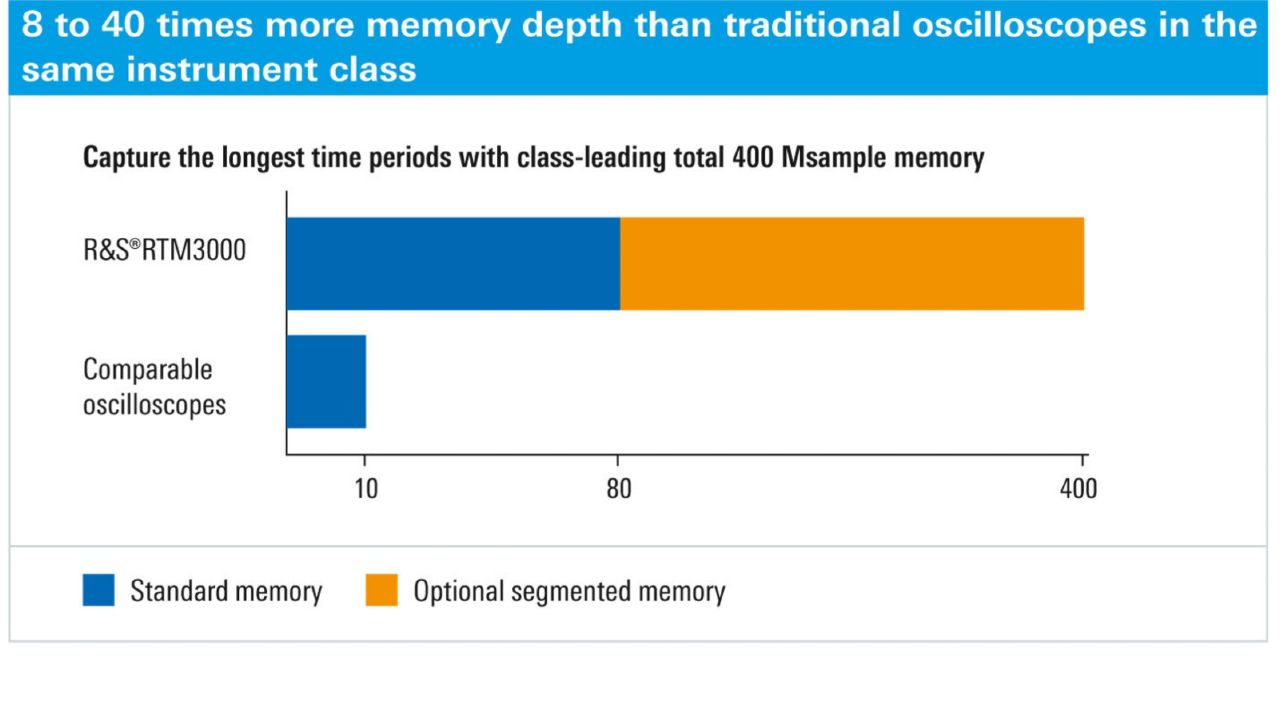

• 80 Msample标配存储
• 10.1"电容式触摸屏
• 第4页 全带宽下捕获时间更长
• 第5页 支持手势操作的10.1"高分辨率电容式触摸屏
• 第7页 多合一示波器
• 第8页 频率响应分析 （波特图）
• 第10页 电源应用的理想之选
• 第12页 频谱分析： 确定时域和频域之间的关联
产品型号
• 官方型号：RTM3000、RTM3004、RTM3002、Bandwidth1、MHz、Msample426、Msample、Msample214、Msample85、Msample42、Msample21、Msample10、Msample5
典型应用
• 适用于电源测量的丰富产品系列适用于电源测量的专用探头系列包括适用不同电压和电流范围 （从μA到kA、 从μV到kV） 的有源和无源探头。 专用电源完整性探头可检测DC电源路径上微小的偶发失真。
资源下载
详细指标请见 RTM3000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTM3000 的官方技术指标，共 229 个指标组、497 项。
参数名以行业通用中文术语为主（其中 452 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTM3002 ｜ 2 channels
• RTM：4 channels
• 输入阻抗：50 Ω ± 1.5 % (meas.) 1 MΩ ± 1 % || 14 pF ± 1 pF (meas.)
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTM3002、RTM：> 100MHz
• R&S®RTM3002 with -B222 option and：> 200MHz
R&S®RTM3004 with -B242 option
• R&S®RTM3002 with -B223 option and：> 350MHz
R&S®RTM3004 with -B243 option
• R&S®RTM3002 with -B225 option and：> 500MHz
R&S®RTM3004 with -B245 option
• R&S®RTM3002 with -B2210 option and：> 1GHz
at 1 MΩ input impedance
• RTM3002、RTM：> 100MHz (meas.)
• R&S®RTM3002 with -B222 option and：> 200MHz (meas.)
R&S®RTM3004 with -B242 option
• R&S®RTM3002 with -B223 option and：> 350MHz (meas.)
R&S®RTM3004 with -B243 option
• R&S®RTM3002 with -B225 option and：> 500MHz (meas.)
R&S®RTM3004 with -B245 option
• R&S®RTM3002 with -B2210 option and：> 500MHz (meas.)
R&S®RTM3004 with -B2410 option
• Lower frequency limit (-3 dB)：at AC coupling ｜ < 5Hz (meas.)
• Analog bandwidth limits：at 50 Ω input impedance
• RTM3002、RTM：20MHz
• R&S®RTM3002 with -B222 option and：20MHz, 100MHz
R&S®RTM3004 with -B242 option
• R&S®RTM3002 with -B223 option and：20MHz, 100MHz, 200MHz
R&S®RTM3004 with -B243 option
• R&S®RTM3002 with -B225 option and：20MHz, 100MHz, 200MHz, 350MHz
R&S®RTM3004 with -B245 option
• R&S®RTM3002 with -B2210 option and：20MHz, 100MHz, 200MHz, 350MHz,
• R&S®RTM3004 with -B2410 option：500MHz
at 1 MΩ input impedance
• RTM3002、RTM：20MHz
• R&S®RTM3002 with -B222 option and：20MHz, 100MHz
R&S®RTM3004 with -B242 option
• R&S®RTM3002 with -B223 option and：20MHz, 100MHz, 200MHz
R&S®RTM3004 with -B243 option
• R&S®RTM3002 with -B225 option,：20MHz, 100MHz, 200MHz, 350MHz
R&S®RTM3004 with -B2410 option
• Rise time (calculated)：RTM3002、RTM3004 ｜ < 3.5 ns
• R&S®RTM3002 with -B222 option and：< 1.75 ns
R&S®RTM3004 with -B242 option
• R&S®RTM3002 with -B223 option and：< 1 ns
R&S®RTM3004 with -B243 option
• R&S®RTM3002 with -B225 option and：< 700 ps
R&S®RTM3004 with -B245 option
• R&S®RTM3002 with -B2210 option and：< 350 ps
decimation
• Invert signal：yes
• DC gain accuracy：offset and position = 0
• input sensitivity > 5 mV/div：±1.5 %
• input sensitivity ≤ 5 mV/div to：±2 % ≥ 1 mV/div
• input sensitivity < 1 mV/div：±3 %
• 输入耦合：DC, AC (> 7Hz)
• 输入灵敏度：at 50 Ω ｜ 0.5 mV/div至1 V/div
• at 1 MΩ：0.5 mV/div至10 V/div
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS), max. 30 V (Vp)
• at 1 MΩ：300 V (RMS), 400 V (Vp),
above 250 kHz
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity ≥ 112 mV/div至1 V/div ±(30 V - 5 div × input sensitivity) ≥ 33.8 mV/div至111 mV/div ±(10 V - 5 div × input sensitivity) 0.5 mV/div至33.6 mV/div ±(2 V - 5 div × input sensitivity)
• Offset range at 1 MΩ：input sensitivity ≥ 515 mV/div至10 V/div ±(250 V - 5 div × input sensitivity) ≥ 50.5 mV/div至510 mV/div ±(25 V - 5 div × input sensitivity) 0.5 mV/div至50 mV/div ±(2 V - 5 div × input sensitivity) 0.1 div × input sensitivity + 0.5 mV)
水平系统
• Timebase range：selectable between 0.5 ns/div and 500 s/div
• Channel deskew：±500 ns
• Trigger offset range：minimum memory deptℎ
• maximum：233
• Modes：normal, roll
• Channel-to-channel skew：< 200 ps (meas.)
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±2.5 ppm
• during calibration interval：±3.5 ppm
采集系统
• Maximum realtime sampling rate：normal mode ｜ 2.5 Gsample/s
• interleaved mode,：5 Gsample/s
channels)
• Memory depth per channel：normal mode ｜ 40 Msample per channel
• interleaved mode,：80 Msample per channel
channels)
• peak detect：largest and smallest sample in decimation
interval
• envelope：envelope of acquired waveforms
• average：average over a series of acquired
resolution waveforms
• Number of averaged waveforms：2至100 000
触发系统
• Trigger level：range ｜ ±5 div from center of screen
• Trigger modes：auto, normal, single,
n single with R&S®RTM-K15 option
• Hold-off range：time inactive or 51.2 ns至13.7 s
• Trigger types：edge, width, video, pattern, runt, rise time,
save reference waveform
• Edge trigger A：trigger events rising edge, falling edge, both edges
• RTM：channel 1, channel 2, logic channels from
external trigger input
• RTM：channel 1, channel 2, channel 3,
• (with R&S®RTM-B1 option),：external
trigger input
• trigger coupling：DC, AC (attenuates < 10Hz (meas.)),
LF reject (attenuates < 10 kHz (meas.))
• trigger filter：HF reject (attenuates > 100kHz (meas.)),
(meas.))
• selectable trigger hysteresis：automatic, small, medium, large
• automatic：1GHz, 500MHz, 350MHz > ｜ 2.2 mVpp ｜ + 1 div (nom. )
(input sensitivity: [mV/div])
• 200 MHz, 100 MHz：> ｜ 1.5 mVpp ｜ + 0.8 div (nom. )
(input sensitivity: [mV/div])
• 20 MHz：> ｜ 0.6 mVpp ｜ + 0.4 div (nom. )
with HF reject
• all input sensitivities：1 div (meas.)
sources for A trigger
• RTM：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTM-B1 option)
• RTM：channel 1, channel 2, channel 3,
• trigger coupling of：A trigger ｜ DC
sources for B trigger
• RTM：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTM-B1 option)
• RTM：channel 1, channel 2, channel 3,
• trigger coupling of B trigger：DC
trigger
• trigger B mode：after time or after events
• trigger B minimum time：3.2 ns
• trigger B maximum time：100 s
• trigger B events：1至65535
unequal, inside interval, outside interval
• minimum pulse width：3.2 ns
• maximum pulse width：6.8 s
• polarity：positive, negative
sources
• RTM：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTM-B1 option)
• RTM：channel 1, channel 2, channel 3,
(with R&S®RTM-B1 option)
• selectable trigger hysteresis：small, medium, large
• Timeout trigger：trigger events greater than timeout
• minimum timeout：3.2 ns
• maximum timeout：6.8 s
• polarity：stays high, stays low
sources
• RTM：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTM-B1 option)
• RTM：channel 1, channel 2, channel 3,
(with R&S®RTM-B1 option)
• selectable trigger hysteresis：small, medium, large
• Video trigger：trigger events selectable line, all lines, even frame,
odd frame, all frames
• supported standards：PAL, NTSC, SECAM, PAL M, SDTV 576i,
sources
• RTM：channel 1, channel 2, ext. trigger input
• RTM：channel 1, channel 2, channel 3,
channel 4, ext. trigger input
• sync pulse polarity：positive, negative
• Pattern trigger：trigger events logic condition between active channels
sources
• RTM：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTM-B1 option)
• RTM：channel 1, channel 2, channel 3,
(with R&S®RTM-B1 option)
• state of channels：high, low, don’t care
• logic between channels：and/or
• condition：true, false
• duration condition：smaller, greater, equal, unequal, inside
• interval, outside interval：, timeout
• minimum duration time：3.2 ns
• maximum duration time：6.8 s
not equal
• minimum rise time：3.2 ns
• maximum rise time：6.8 s
• polarity：rising edge, falling edge, both edges
sources
• RTM：channel 1, channel 2
• RTM：channel 1, channel 2, channel 3,
• Serial bus trigger：supported standards
• R&S®RTM-K1 option：I2C,
SPI (three-wire, MOSI/MISO)
• R&S®RTM-K2 option：UART/RS-232/RS-422/RS-485 (RX/TX)
• R&S®RTM-K3 option：CAN/LIN
• R&S®RTM-K5 option：audio (I2S, LJ, RJ, TDM)
• R&S®RTM-K6 option：MIL-STD-1553
• R&S®RTM-K7 option：ARINC 429
• maximum input voltage at 1 MΩ：300 V (RMS), 400 V (Vp),
above 250 kHz
• trigger level：±5 V
• sensitivity：> 300 mV (Vpp)
• coupling：DC, AC, LF reject
output voltage
• at high impedance：0 V至4.8 V
• at 50 Ω：0 V至2.4 V
• pulse polarity：high active
波形测量
• math waveforms, reference waveforms：negative pulses, count falling edges, count
deviation cycle, delay to trigger
• reference levels：lower, middle and upper level in
以上为前 134 项指标；完整指标（共 497 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTM3000、RTM3004、RTM3002、Bandwidth1、MHz、Msample426、Msample、Msample214、Msample85、Msample42、Msample21、Msample10、Msample5
指标整理自官方文件：RTM3000_specs_en_5214-9144-22_v1400.pdf
