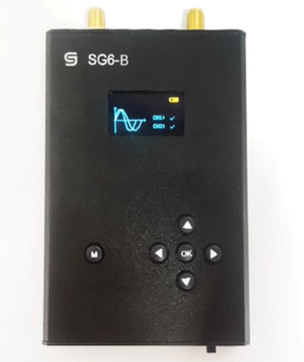

频率范围CH1:1Hz~40MHzCH2:12.5MHz~6.4GHZ功率范围：-35dBm~5dBm

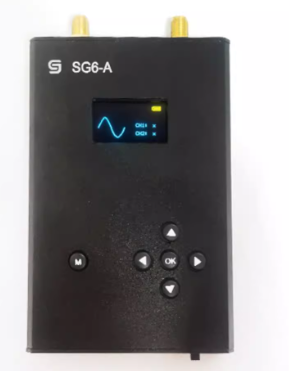

频率范围CH1:12.5MHz~6.4GHZCH2:12.5MHz~6.4GHZ功率范围：-35dBm~5dBm
同厂商产品
GSG-2000 3GHz至6.5GHz模拟信号发生器|固纬 GW Instek (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek

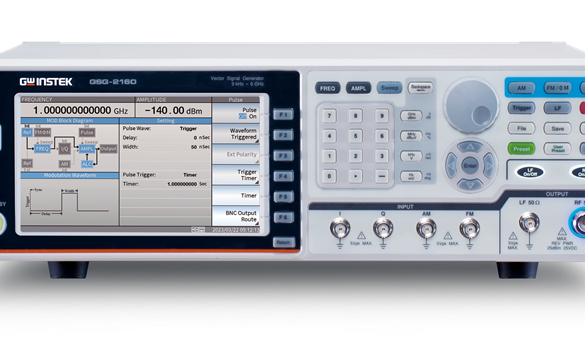

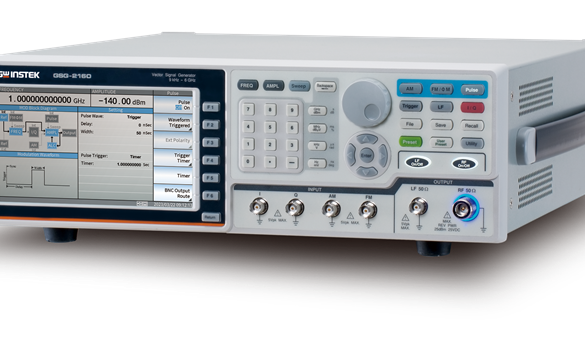

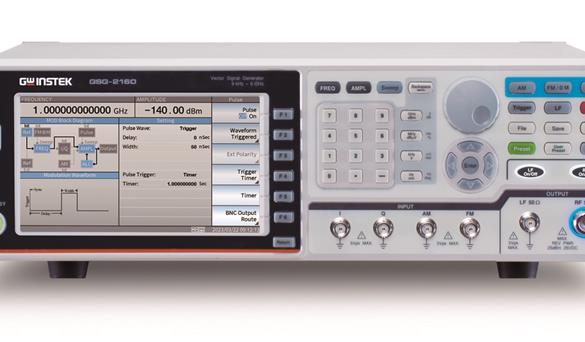

GSG-2000 3GHz至6.5GHz模拟信号发生器
3GHz至6.5GHz
产品简介
GSG-2000 系列是一款基本的射频信号发生器，频率范围从 9KHz到 6GHz。它适用于通信教育、射频元件测试(如放大器、天线和滤波器)、汽车电子信号测试和 loT 应用，满足射频产品在生产和开发阶段的测试要求。与主要竞争对手相比，GSG-2000系列提供了卓越的规格:+20dBm 至 -140dBm 的宽振幅输出范围，-117dBc/Hz 的低相位噪声，以及 10ppm 频率稳定度和2ppm 老化率。用户可选配 OCXO，让频率稳定度与老化率分别提升至10ppb与0.1ppm。
信号调变部分，全系列内建 AM,FM,PM 模拟调变;GSG-2160 则增加了数字信号调变功能，最高可达 60MHz 带宽的数字信号输出，支持ASK,PSK,APSK,QAM,FSK,MSK,User-defined lQ, User-defined FSK 等调变信号。
此外，GSG-2000 还提供了 LF 信号与脉冲信号输出，LF 信号可供用户输出正弦、方波、三角波、斜坡、高斯噪声信号;脉冲信号输出则可模拟各种宽度的脉冲波应用:除了上述的信号输出外，GSG-2000 也提供 AM/FM/数字 IQ 信号的输入，以及数字I或 Q 信号独立输出端口。

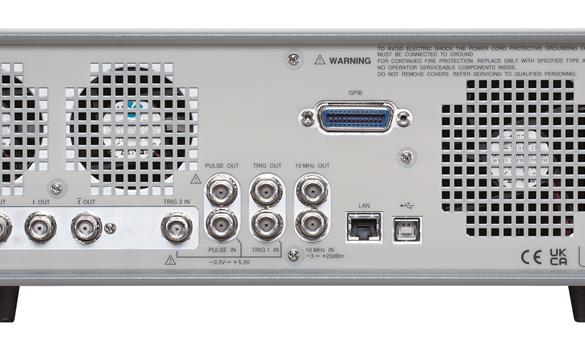

GSG-2000 使用7英寸 TFTLCD 显示器，可以完整呈现用户所设定的参数与状态;并提供 USB,LAN,GPIB(选配)等通信接口。并提供标准 SCPI 兼容的指令支持远程控制。GSG-2000 是为 3U 高标准机架尺寸而设计的。
核心参数
• 型号：频率范围 / 信号类型 / 频率分辨率 / 频宽 / N
• GSG-2160：9kHz to 6GHz / Analog + Digital RF Signal / 1mHz / Band / 9kHz to 5MHz
• GSG-2060：9kHz to 6GHz / Analog RF Signal / 1 / <5MHz to 187.5MHz / 5
• 频率范围：9kHz~6GHz
• 频率分辨率：1mHz
• 振幅范围：-140dBm~+20dBm
• 相位噪声：<-117dBc/Hz (typical) @ 1GHz 输出和20kHz 偏移
• 频率/振幅切换速度：<5ms
• 频率切换：≤5ms
• 范围：Level < 4dBm
产品特性
• 通信接口：USB,LAN
• 信号调变部分，全系列内建 AM,FM,PM 模拟调变
• 此外，GSG-2000 还提供了 LF 信号与脉冲信号输出，LF 信号可供用户输出正弦、方波、三角波、斜坡、高斯噪声信号
• 并提供 USB,LAN,GPIB(选配)等通信接口
• 并提供标准 SCPI 兼容的指令支持远程控制
典型应用
• 音频与低频电路的失真度与频响测试
• 放大器增益、带宽与信噪比评估
• EMC/EMI 预测试与接收机灵敏度验证
• 射频器件与天线的传输特性测试
• 生产测试与校准的标准信号输出
型号与配置
• 型号 频率范围 · GSG-2160 9kHz to 6GHz · GSG-2060 9kHz to 6GHz
• 型号 信号类型 · GSG-2160 Analog + Digital RF Signal · GSG-2060 Analog RF Signal
• 型号 频率分辨率 · GSG-2160 1mHz
• 型号 频宽 · GSG-2160 Band · GSG-2060 1 · 1 · 2 · 3 · 4 · 5 · 6
• 型号 频率范围 · GSG-2160 9kHz to 5MHz · GSG-2060 <5MHz to 187.5MHz · <187.5MHz to 375MHz · <375MHz to 750MHz · <750MHz to 1500MHz · <1500MHz to 3000MHz · <3000MHz to 6000MHz
• 型号 N · GSG-2160 digital synthesis · GSG-2060 1 · 0.25 · 0.5 · 1 · 2 · 4
• 型号 频率切换 · GSG-2160 ≤5ms
• 型号 相位噪声
• 型号 SSB 相位噪声, CW at 20kHz FFSET (dBc/Hz) · GSG-2160 Frequency (MHz) · GSG-2060 5 · 100 · 250 · 1000 · 2000 · 3000 · 6000
• 型号 ALC on · GSG-2160 - · GSG-2060 -112 · -112 · -112 · -108 · -107 · -102
• 型号 ALC off · GSG-2160 -122 · GSG-2060 -115 · -117 · -117 · -112 · -110 · -105
• 型号 Residual FM (0.3kHz to 3kHz) (1GHz CW) · GSG-2160 <2Hz
• 型号 非谐波
• 型号 Level > -10dBm, offset >10kHz · GSG-2160 1MHz ≤ freq. < 5MHz · GSG-2060 5MHz ≤ freq. < 187.5MHz · 187.5MHz ≤ freq. < 750MHz · 750MHz ≤ freq. < 1500MHz · 1500MHz ≤ freq. < 3000MHz · 3000MHz ≤ freq. < 6000MHz
• 型号 <-65dBc · GSG-2160 <-70dBc · GSG-2060 <-75dBc · <-72dBc · <-64dBc · <-58dBc
• 型号 谐波
• 型号 范围 · GSG-2160 Level < 4dBm
• 型号 9kHz ≤ freq. < 6000MHz · GSG-2160 <-35dBc
• 型号 基准频率
• 型号 基准频率 · GSG-2160 10MHz
• 型号 输出 · GSG-2160 1Vpp, 50 Ohm Load
• 型号 输入 · GSG-2160 -3 ~ 20dBm, 50 Ohm Load
• 型号 输入偏差 · GSG-2160 Standard: 3ppm; OCXO Option: 0.5ppm
• 型号 温度稳定性 · GSG-2160 Standard: <10ppm; OCXO Option: <10ppb
• 型号 老化 · GSG-2160 Standard: 2ppm/year; OCXO Option: 0.1ppm/year
• 型号 振幅
• 型号 设定范围 · GSG-2160 20dBm to -140dBm
• 型号 分辨率 · GSG-2160 0.01dB
• 型号 振幅单位 · GSG-2160 dBm, dBμV, Vrms
• 型号 振幅精度
• 型号 CW模式下的绝对电平精度 (ALC On) · GSG-2160 9kHz < freq. < 3GHz · GSG-2060 14 dBm to -60dBm: ±0.6dB ; -60dBm to -90dBm: ±0.8dB; -90dBm to -110dBm:±1dB
• 型号 3GHz < freq. < 6GHz · GSG-2160 14 dBm to -60dBm: ±0.8dB ; -60dBm to -90dBm: ±1dB; -90dBm to -110dBm:±1.2dB
• 型号 CW模式下的附加电平精度 (ALC Off, power search run, relative to ALC on) · GSG-2160 0.15dB
• 型号 VSWR (5M ~ 3GHz) · GSG-2160 <1.8 (output ≤ -66dBm)
• 型号 振幅切换 (ALC on, CW) · GSG-2160 ≤5ms
• 型号 扫描
• 型号 模式 · GSG-2160 frequency, amplitude, list
• 型号 Dwell Time · GSG-2160 100μs to 100s
• 型号 点数 (step) · GSG-2160 2 to 65,535
• 型号 点数 (list) · GSG-2160 1 to 4096
• 型号 触发 · GSG-2160 free, trigger key, external, timer
• 型号 AM
• 型号 触发源 · GSG-2160 internal, external
• 型号 分辨率 · GSG-2160 0.01%
• 型号 深度 · GSG-2160 0 to 100%
• 型号 精度(1kHz, 0dBm) · GSG-2160 <5MHz; 1.5% setting +1% ; 5M ~ 4GHz; 3% of setting+1% ; 4GHz ~ 6GHz; 5% of setting + 1%
• 型号 失真(1kHz, 80%, <8dBm) · GSG-2160 <5MHz; 1.5% ; 5M ~ 4GHz; 2% ; 4GHz ~ 6GHz; 3%
• 型号 响应 · GSG-2160 0.1Hz to 20kHz
• 型号 FM
• 型号 触发源 · GSG-2160 internal, external
• 型号 最大偏差 · GSG-2160 N*1MHz
• 型号 Rate · GSG-2160 Freq. > 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 型号 分辨率 · GSG-2160 1mHz
• 型号 精度 (1kHz rate) · GSG-2160 2% setting +20Hz
• 型号 失真(1kHz rate, N*50kHz deviation) · GSG-2160 0.40%
• 型号 PM
• 型号 触发源 · GSG-2160 internal, external
• 型号 最大偏差 · GSG-2160 N* 1MHz/rate or 5N rad
• 型号 Rate · GSG-2160 Freq.> 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 型号 分辨率 · GSG-2160 0.001rad
• 型号 精度(1kHz rate) · GSG-2160 1% of setting+0.1rad
• 型号 失真(1kHz rate, max deviation) · GSG-2160 0.20%
• 型号 响应 · GSG-2160 0.1Hz to 1MHz
• 型号 PULSE
• 型号 模式 · GSG-2160 Free-run, square, triggered, adjustable doublet, trigger doublet, gated, pulse train and external pulse
• 型号 触发源 · GSG-2160 internal, external
• 型号 Pulse 输入 · GSG-2160 -0.5V to 5V, VIL=VIH=1.5V (typ.)
• 型号 边沿时间 · GSG-2160 <20ns
• 型号 On/Off Ratio · GSG-2160 5M ~ 3GHz: 70dB / 3G ~ 6GHz: 45dB
• 型号 重复率 · GSG-2160 0.1Hz to 10MHz
• 型号 脉冲周期 · GSG-2160 100ns ~ 42s
• 型号 分辨率 · GSG-2160 10ns
• 型号 宽度 · GSG-2160 50ns ~ period-10ns
• 型号 脉冲序列模式数 · GSG-2160 2047
• 型号 LF
• 型号 波形 · GSG-2160 Sine, Square, Triangle, Ramp, Gaussian Noise
• 型号 频率范围 · GSG-2160 Sine: 0.1Hz to 10MHz; Square, Triangle, Ramp: 0.1Hz to 1MHz; Gaussian Noise: 10MHz BW
• 型号 分辨率 · GSG-2160 1mHz
• 型号 输出 · GSG-2160 2mVpp to 6Vpp
• 型号 阻抗 · GSG-2160 50 Ohm
• 型号 矢量调制（仅GSG-2160）
• 型号 触发源 · GSG-2160 internal, external · GSG-2060 -
• 型号 带宽（基带） · GSG-2160 60MHz · GSG-2060 -
• 型号 带宽(RF) · GSG-2160 120MHz · GSG-2060 -
• 型号 载波频率 · GSG-2160 <5MHz to 6000MHz · GSG-2060 -
• 型号 载波抑制 · GSG-2160 >50dBc · GSG-2060 -
• 型号 边带抑制 · GSG-2160 >50dBc · GSG-2060 -
• 型号 调制模式 · GSG-2160 ASK, PSK, APSK, QAM, FSK, MSK, user define IQ, user define FSK · GSG-2060 -
• 型号 ASK · GSG-2160 2ASK (0 to 100%), 4ASK, 8ASK, 16ASK, 32ASK · GSG-2060 -
• 型号 PSK · GSG-2160 BPSK, QPSK, DQPSK, OQPSK, π/4 DQPSK, 8PSK, D8PSK, 16PSK · GSG-2060 -
• 型号 APSK · GSG-2160 16APSK, 32APSK · GSG-2060 -
• 型号 QAM · GSG-2160 16QAM, 32QAM, 64QAM, 128QAM, 256QAM · GSG-2060 -
• 型号 FSK · GSG-2160 2FSK, 4FSK, 8FSK, 16FSK · GSG-2060 -
• 型号 内部调制 EVM (16QAM, RRC filter, α=0.25, 4Msps, level≦4dBm,ALC off) · GSG-2160 <3GHz: 0.8% · GSG-2060 3GHz < freq. < 5GHz: 1.2% · -
• 型号 IQ 发生器
• 型号 分辨率 · GSG-2160 16bit · GSG-2060 -
• 型号 采样率 · GSG-2160 10kHz to 180MHz · GSG-2060 -
• 型号 基带带宽 · GSG-2160 60MHz · GSG-2060 -
• 型号 ARB 存储 · GSG-2160 波形长度 · GSG-2060 16Msa · -
• 型号 存储容量 · GSG-2160 16GB · GSG-2060 -
• 型号 触发类型 · GSG-2160 free, single, gated, trigger and run · GSG-2060 -
• 型号 触发源 · GSG-2160 external, trigger key · GSG-2060 -
• 型号 内部IQ调整
• 型号 IQ 偏移 · GSG-2160 ±10% · GSG-2060 -
• 型号 IQ 增益 · GSG-2160 ±6dB · GSG-2060 -
• 型号 IQ 倾斜 · GSG-2160 max 30ps ~ 100ps · GSG-2060 -
• 型号 外部 IQ 输出
• 型号 阻抗 · GSG-2160 50 Ohm per output · GSG-2060 -
• 型号 最大值 · GSG-2160 0.5Vpk · GSG-2060 -
• 型号 带宽 · GSG-2160 60MHz · GSG-2060 -
• 型号 共模偏移 · GSG-2160 ±1.25V · GSG-2060 -
• 型号 差模偏移 · GSG-2160 ±50mV · GSG-2060 -
• 型号 外部 IQ 输入
• 型号 带宽 · GSG-2160 60MHz · GSG-2060 -
• 型号 满量程 · GSG-2160 ±1V into 50 Ohm · GSG-2060 -
• 型号 IQ 偏移 · GSG-2160 ±10% full scale · GSG-2060 -
• 型号 IQ 增益 · GSG-2160 ±6dB · GSG-2060 -
• 型号 同步调制
• 型号 所有调制类型 (I/Q, FM, AM, ΦM, and pulse modulation) may be simultaneously enabled except: FM and phase modulation. · GSG-2160 -
• 型号 通用规格
• 型号 电源 · GSG-2160 AC 100-240V, 50 to 60Hz
• 型号 功耗 · GSG-2160 90VA max.
• 型号 显示 · GSG-2160 7-inch TFT LCD, 1024(RGB)*600
• 型号 接口 · GSG-2160 GPIB (option), USB, LAN
• 型号 温度&湿度 · GSG-2160 Operating Temperature: 0 to 50℃ ; Storage Temperature: -10 to 70℃ ; Humidity: 85% at 40℃
• 型号 尺寸 (W x H x D) & 重量 · GSG-2160 430(W) x 140(H) x 540(D)mm, approx. 11.5 kg
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GSG-2000 详细指标页。
onetest仪器资源库 · 固纬电子 GSG-2000 3GHz至6.5GHz模拟信号发生器
固纬 GW Instek
GSG-2000系列 详细指标
频率范围: 9kHz~6GHz
GSG-2000 系列是一款基本的射频信号发生器，频率范围从 9KHz到 6GHz。它适用于通信教育、射频元件测试(如放大器、天线和滤波器)、汽车电子信号测试和 loT 应用，满足射频产品在生产和开发阶段的测试要求。与主要竞争对手相比，GSG-2000系列提供了卓越的规格:+20dBm 至 -140dBm 的宽振幅输出范围，-117dBc/Hz 的低相位噪声，以及 10ppm 频率稳定度和2ppm 老化率。用户可选配 OCXO，让频率稳定度与老化率分别提升至10ppb与0.1ppm。
信号调变部分，全系列内建 AM,FM,PM 模拟调变;GSG-2160 则增加了数字信号调变功能，最高可达 60MHz 带宽的数字信号输出，支持ASK,PSK,APSK,QAM,FSK,MSK,User-defined lQ, User-defined FSK 等调变信号。
主要规格
• 型号：GSG-2160
• 型号：GSG-2060
• 频率范围：9kHz to 6GHz
• 信号类型：Analog + Digital RF Signal
• 信号类型：Analog RF Signal
• 频率分辨率：1mHz
• 频率范围（频宽 1）：9kHz to 5MHz
• 频率范围（频宽 2）：<5MHz to 187.5MHz
• 频率范围（频宽 3）：<187.5MHz to 375MHz
• 频率范围（频宽 4）：<375MHz to 750MHz
• 频率范围（频宽 5）：<750MHz to 1500MHz
• 频率范围（频宽 6）：<1500MHz to 3000MHz
• 频率范围（频宽 7）：<3000MHz to 6000MHz
• N（频宽 1）：digital synthesis
• N（频宽 2）：1
• N（频宽 3）：0.25
• N（频宽 4）：0.5
• N（频宽 5）：1
• N（频宽 6）：2
• N（频宽 7）：4
• 频率切换：≤5ms
相位噪声
• SSB 相位噪声, CW at 20kHz FFSET（频宽 1）：(dBc/Hz)
• SSB 相位噪声, CW at 20kHz FFSET（频宽 2）：Frequency (MHz)
• SSB 相位噪声, CW at 20kHz FFSET（频宽 3）：5
• SSB 相位噪声, CW at 20kHz FFSET（频宽 4）：100
• SSB 相位噪声, CW at 20kHz FFSET（频宽 5）：250
• SSB 相位噪声, CW at 20kHz FFSET（频宽 6）：1000
• SSB 相位噪声, CW at 20kHz FFSET（频宽 7）：2000
• SSB 相位噪声, CW at 20kHz FFSET（频宽 8）：3000
• SSB 相位噪声, CW at 20kHz FFSET（频宽 9）：6000
• Residual FM (0.3kHz to 3kHz) (1GHz CW)：<2Hz
非谐波
• Level > -10dBm,（ALC off 1）：offset >10kHz
• Level > -10dBm,（ALC off 2）：1MHz ≤ freq. <
• Level > -10dBm,（ALC off 3）：5MHz
• Level > -10dBm,（ALC off 4）：5MHz ≤ freq. < 187.5MHz
• Level > -10dBm,（ALC off 5）：187.5MHz ≤ freq. <
• Level > -10dBm,（ALC off 6）：750MHz
• Level > -10dBm,（ALC off 7）：750MHz ≤ freq. < 1500MHz
• Level > -10dBm,（ALC off 8）：1500MHz ≤ freq. < 3000MHz
• Level > -10dBm,（ALC off 9）：3000MHz ≤ freq. <
• Level > -10dBm,（ALC off 10）：6000MHz
谐波
• 范围：Level < 4dBm
• 9kHz ≤ freq. < 6000MHz：<-35dBc
基准频率
• 基准频率：10MHz
• 输出：1Vpp, 50 Ohm Load
• 输入：-3 ~ 20dBm, 50 Ohm Load
• 输入偏差：Standard: 3ppm; OCXO Option: 0.5ppm
• 温度稳定性：Standard: <10ppm; OCXO Option: <10ppb
• 老化：Standard: 2ppm/year; OCXO Option: 0.1ppm/year
振幅
• 设定范围：20dBm to -140dBm
• 分辨率：0.01dB
• 振幅单位：dBm, dBμV, Vrms
振幅精度
• CW模式下的绝对电平精度 (ALC On)（<-65dBc 1）：9kHz < freq. < 3GHz
• CW模式下的绝对电平精度 (ALC On)（<-65dBc 2）：14 dBm to -60dBm: ±0.6dB ; -60dBm to -90dBm: ±0.8dB; -90dBm to -110dBm:±1dB
• 3GHz < freq. < 6GHz：14 dBm to -60dBm: ±0.8dB ; -60dBm to -90dBm: ±1dB; -90dBm to -110dBm:±1.2dB
• CW模式下的附加电平精度（<-65dBc 1）：(ALC Off, power search run, relative to ALC on)
• CW模式下的附加电平精度（<-65dBc 2）：0.15dB
• VSWR (5M ~ 3GHz)：<1.8 (output ≤ -66dBm)
• 振幅切换 (ALC on, CW)：≤5ms
扫描
• 模式：frequency, amplitude, list
• Dwell Time：100μs to 100s
• 点数 (step)：2 to 65,535
• 点数 (list)：1 to 4096
• 触发：free, trigger key, external, timer
AM
• 触发源：internal, external
• 分辨率：0.01%
• 深度：0 to 100%
• 精度(1kHz, 0dBm)：<5MHz; 1.5% setting +1% ; 5M ~ 4GHz; 3% of setting+1% ; 4GHz ~ 6GHz; 5% of setting + 1%
• 失真(1kHz, 80%, <8dBm)：<5MHz; 1.5% ; 5M ~ 4GHz; 2% ; 4GHz ~ 6GHz; 3%
• 响应：0.1Hz to 20kHz
FM
• 最大偏差：N*1MHz
• Rate：Freq. > 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 分辨率：1mHz
• 精度 (1kHz rate)：2% setting +20Hz
• 失真(1kHz rate, N*50kHz deviation)：0.40%
PM
• 最大偏差：N* 1MHz/rate or 5N rad
• Rate：Freq.> 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 分辨率：0.001rad
• 精度(1kHz rate)：1% of setting+0.1rad
• 失真(1kHz rate, max deviation)：0.20%
• 响应：0.1Hz to 1MHz
PULSE
• 模式：Free-run, square, triggered, adjustable doublet, trigger doublet, gated, pulse train and external pulse
• Pulse 输入：-0.5V to 5V, VIL=VIH=1.5V (typ.)
• 边沿时间：<20ns
• On/Off Ratio：5M ~ 3GHz: 70dB / 3G ~ 6GHz: 45dB
• 重复率：0.1Hz to 10MHz
• 脉冲周期：100ns ~ 42s
• 分辨率：10ns
• 宽度：50ns ~ period-10ns
• 脉冲序列模式数：2047
LF
• 波形：Sine, Square, Triangle, Ramp, Gaussian Noise
• 频率范围：Sine: 0.1Hz to 10MHz; Square, Triangle, Ramp: 0.1Hz to 1MHz; Gaussian Noise: 10MHz BW
• 输出：2mVpp to 6Vpp
• 阻抗：50 Ohm
矢量调制（仅GSG-2160）
• 触发源（<-65dBc 1）：internal, external
• 带宽（基带）（<-65dBc 1）：60MHz
• 带宽(RF)（<-65dBc 1）：120MHz
• 载波频率（<-65dBc 1）：<5MHz to 6000MHz
• 载波抑制（<-65dBc 1）：>50dBc
• 边带抑制（<-65dBc 1）：>50dBc
• 调制模式（<-65dBc 1）：ASK, PSK, APSK, QAM, FSK, MSK, user define IQ, user define FSK
• ASK（<-65dBc 1）：2ASK (0 to 100%), 4ASK, 8ASK, 16ASK, 32ASK
• PSK（<-65dBc 1）：BPSK, QPSK, DQPSK, OQPSK, π/4 DQPSK, 8PSK, D8PSK, 16PSK
• APSK（<-65dBc 1）：16APSK, 32APSK
• QAM（<-65dBc 1）：16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• FSK（<-65dBc 1）：2FSK, 4FSK, 8FSK, 16FSK
• 内部调制 EVM (16QAM, RRC filter,（<-65dBc 1）：α=0.25, 4Msps, level≦4dBm,ALC off)
• 内部调制 EVM (16QAM, RRC filter,（<-65dBc 2）：<3GHz: 0.8%
• 内部调制 EVM (16QAM, RRC filter,（<-65dBc 3）：3GHz < freq. < 5GHz: 1.2%
IQ 发生器
• 分辨率（<-65dBc 1）：16bit
• 采样率（<-65dBc 1）：10kHz to 180MHz
• 基带带宽（<-65dBc 1）：60MHz
• 存储容量（ARB 存储 1）：16GB
• 触发类型（ARB 存储 1）：free, single, gated, trigger and run
• 触发源（ARB 存储 1）：external, trigger key
内部IQ调整
• IQ 偏移（ARB 存储 1）：±10%
• IQ 增益（ARB 存储 1）：±6dB
• IQ 倾斜（ARB 存储 1）：max 30ps ~ 100ps
外部 IQ 输出
• 阻抗（ARB 存储 1）：50 Ohm per output
• 最大值（ARB 存储 1）：0.5Vpk
• 带宽（ARB 存储 1）：60MHz
• 共模偏移（ARB 存储 1）：±1.25V
• 差模偏移（ARB 存储 1）：±50mV
外部 IQ 输入
• 满量程（ARB 存储 1）：±1V into 50 Ohm
• IQ 偏移（ARB 存储 1）：±10% full scale
通用规格
• 电源：AC 100-240V, 50 to 60Hz
• 功耗：90VA max.
• 显示：7-inch TFT LCD, 1024(RGB)*600
• 接口：GPIB (option), USB, LAN
• 温度&湿度：Operating Temperature: 0 to 50℃ ; Storage Temperature: -10 to 70℃ ; Humidity: 85% at 40℃
• 尺寸 (W x H x D) & 重量：430(W) x 140(H) x 540(D)mm, approx. 11.5 kg
型号与订购信息
• 型号 频率范围 · GSG-2160 9kHz to 6GHz · GSG-2060 9kHz to 6GHz
• 型号 信号类型 · GSG-2160 Analog + Digital RF Signal · GSG-2060 Analog RF Signal
• 型号 频率分辨率 · GSG-2160 1mHz
• 型号 频宽 · GSG-2160 Band · GSG-2060 1 · 1 · 2 · 3 · 4 · 5 · 6
• 型号 频率范围 · GSG-2160 9kHz to 5MHz · GSG-2060 <5MHz to 187.5MHz · <187.5MHz to 375MHz · <375MHz to 750MHz · <750MHz to 1500MHz · <1500MHz to 3000MHz · <3000MHz to 6000MHz
• 型号 N · GSG-2160 digital synthesis · GSG-2060 1 · 0.25 · 0.5 · 1 · 2 · 4
• 型号 频率切换 · GSG-2160 ≤5ms
• 型号 相位噪声
• 型号 SSB 相位噪声, CW at 20kHz FFSET (dBc/Hz) · GSG-2160 Frequency (MHz) · GSG-2060 5 · 100 · 250 · 1000 · 2000 · 3000 · 6000
• 型号 ALC on · GSG-2160 - · GSG-2060 -112 · -112 · -112 · -108 · -107 · -102
• 型号 ALC off · GSG-2160 -122 · GSG-2060 -115 · -117 · -117 · -112 · -110 · -105
• 型号 Residual FM (0.3kHz to 3kHz) (1GHz CW) · GSG-2160 <2Hz
• 型号 非谐波
• 型号 Level > -10dBm, offset >10kHz · GSG-2160 1MHz ≤ freq. < 5MHz · GSG-2060 5MHz ≤ freq. < 187.5MHz · 187.5MHz ≤ freq. < 750MHz · 750MHz ≤ freq. < 1500MHz · 1500MHz ≤ freq. < 3000MHz · 3000MHz ≤ freq. < 6000MHz
• 型号 <-65dBc · GSG-2160 <-70dBc · GSG-2060 <-75dBc · <-72dBc · <-64dBc · <-58dBc
• 型号 谐波
• 型号 范围 · GSG-2160 Level < 4dBm
• 型号 9kHz ≤ freq. < 6000MHz · GSG-2160 <-35dBc
• 型号 基准频率
• 型号 基准频率 · GSG-2160 10MHz
• 型号 输出 · GSG-2160 1Vpp, 50 Ohm Load
• 型号 输入 · GSG-2160 -3 ~ 20dBm, 50 Ohm Load
• 型号 输入偏差 · GSG-2160 Standard: 3ppm; OCXO Option: 0.5ppm
• 型号 温度稳定性 · GSG-2160 Standard: <10ppm; OCXO Option: <10ppb
• 型号 老化 · GSG-2160 Standard: 2ppm/year; OCXO Option: 0.1ppm/year
• 型号 振幅
• 型号 设定范围 · GSG-2160 20dBm to -140dBm
• 型号 分辨率 · GSG-2160 0.01dB
• 型号 振幅单位 · GSG-2160 dBm, dBμV, Vrms
• 型号 振幅精度
• 型号 CW模式下的绝对电平精度 (ALC On) · GSG-2160 9kHz < freq. < 3GHz · GSG-2060 14 dBm to -60dBm: ±0.6dB ; -60dBm to -90dBm: ±0.8dB; -90dBm to -110dBm:±1dB
• 型号 3GHz < freq. < 6GHz · GSG-2160 14 dBm to -60dBm: ±0.8dB ; -60dBm to -90dBm: ±1dB; -90dBm to -110dBm:±1.2dB
• 型号 CW模式下的附加电平精度 (ALC Off, power search run, relative to ALC on) · GSG-2160 0.15dB
• 型号 VSWR (5M ~ 3GHz) · GSG-2160 <1.8 (output ≤ -66dBm)
• 型号 振幅切换 (ALC on, CW) · GSG-2160 ≤5ms
• 型号 扫描
• 型号 模式 · GSG-2160 frequency, amplitude, list
• 型号 Dwell Time · GSG-2160 100μs to 100s
• 型号 点数 (step) · GSG-2160 2 to 65,535
• 型号 点数 (list) · GSG-2160 1 to 4096
• 型号 触发 · GSG-2160 free, trigger key, external, timer
• 型号 AM
• 型号 触发源 · GSG-2160 internal, external
• 型号 分辨率 · GSG-2160 0.01%
• 型号 深度 · GSG-2160 0 to 100%
• 型号 精度(1kHz, 0dBm) · GSG-2160 <5MHz; 1.5% setting +1% ; 5M ~ 4GHz; 3% of setting+1% ; 4GHz ~ 6GHz; 5% of setting + 1%
• 型号 失真(1kHz, 80%, <8dBm) · GSG-2160 <5MHz; 1.5% ; 5M ~ 4GHz; 2% ; 4GHz ~ 6GHz; 3%
• 型号 响应 · GSG-2160 0.1Hz to 20kHz
• 型号 FM
• 型号 触发源 · GSG-2160 internal, external
• 型号 最大偏差 · GSG-2160 N*1MHz
• 型号 Rate · GSG-2160 Freq. > 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 型号 分辨率 · GSG-2160 1mHz
• 型号 精度 (1kHz rate) · GSG-2160 2% setting +20Hz
• 型号 失真(1kHz rate, N*50kHz deviation) · GSG-2160 0.40%
• 型号 PM
• 型号 触发源 · GSG-2160 internal, external
• 型号 最大偏差 · GSG-2160 N* 1MHz/rate or 5N rad
• 型号 Rate · GSG-2160 Freq.> 10MHz, 0.1Hz to 1MHz ; Freq. < 10MHz, 0.1Hz to 100kHz
• 型号 分辨率 · GSG-2160 0.001rad
• 型号 精度(1kHz rate) · GSG-2160 1% of setting+0.1rad
• 型号 失真(1kHz rate, max deviation) · GSG-2160 0.20%
• 型号 响应 · GSG-2160 0.1Hz to 1MHz
• 型号 PULSE
• 型号 模式 · GSG-2160 Free-run, square, triggered, adjustable doublet, trigger doublet, gated, pulse train and external pulse
• 型号 触发源 · GSG-2160 internal, external
• 型号 Pulse 输入 · GSG-2160 -0.5V to 5V, VIL=VIH=1.5V (typ.)
• 型号 边沿时间 · GSG-2160 <20ns
• 型号 On/Off Ratio · GSG-2160 5M ~ 3GHz: 70dB / 3G ~ 6GHz: 45dB
• 型号 重复率 · GSG-2160 0.1Hz to 10MHz
• 型号 脉冲周期 · GSG-2160 100ns ~ 42s
• 型号 分辨率 · GSG-2160 10ns
• 型号 宽度 · GSG-2160 50ns ~ period-10ns
<div style="font-size:15px;line-height全部
厂家联系方式
固纬电子（苏州）有限公司（大中华营运总部）
江苏省苏州市新区珠江路 521 号（或）鹿山路 69 号
Tel：+86-512-6661-7177
Fax：+86-512-6661-7277
官网：www.gwinstek.com.cn
Email：marketing@instek.com.cn
技术服务
Email：marketing@instek.com.cn
Tel：189 1319 5082（微信同号）
服务时间：周一至周五 8:30~21:00，周六 8:30~17:30
售后维修服务
免费咨询服务电话：400 820 7117 / 800 820 7117
Email：service_gwh@instek.com.cn
固纬电子（上海）有限公司
上海市宜山路 889 号 2 号楼 8F
Tel：+86-21-6485-3399
Fax：+86-21-5450-0789
固纬电子（苏州）有限公司深圳分公司
广东省深圳市宝安区航城街道泰华梧桐工业园 13B 栋 6 层
Tel：+86-755-2919-0632
Fax：+86-755-2907-6570
固纬各地合作伙伴（代理商）
咏绎科技（上海）有限公司
苏州德计仪器仪表有限公司
长春联创世纪科技发展有限公司
长沙丰锦电子科技有限公司
北京康思双特科技有限公司
陕西创高电子有限公司
深圳市普利尔科技有限公司
深圳市领测仪器仪表有限公司
合肥新普仪测科技有限公司
济南金力通电子设备有限公司
合肥汇联电子有限公司
杭州正东电子有限公司
南京恒经通电子科技有限公司
杭州双测电子有限公司
苏州泰伟捷电子科技有限公司
佛山准测电子有限公司
广州市伯恒电子科技有限公司
上海瀚醭电子科技有限公司
成都爱思客科技有限公司
苏州双测集成科技有限公司
河南麦瑞克电子科技有限公司
在线购买
固纬天猫旗舰店：https://gwinstek.tmall.com/
onetest 严选商城：https://www.onetest.net/
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
