AFG-4000 200MHz任意波形发生器 1通道
1GS/s至2GS/s · 16位
产品简介
AFG-4000 系列是 GWInstek 首款配备 8"大触摸屏的任意波形信号发生器。单通道型号的频率为 25MHz，双通道型号具有100MHz/80MHz/60MHz/35MHz/25MHz 的频率选择。整个系列提供 1μHz 的高分辨率，并内置正弦波、方波、三角波、脉冲波、噪声波、谐波等标准波形。频率35MHz~100MHz的型号的采样率为 500MSa/s;25MHz 的入门级型号的采样率为 125MSa/s。对于垂直分辨率，35MHz~100MHz 型号为 16 位分辨率，25MHz 入门级型号为 14 位分辨率。此外，在存储深度方面，35MHz-100MHz型号为10M，入门级25MHz型号为16k。整个系列内置了146个任意波形，用于编辑和输出。
双通道型号提供双通道相关设置，如频率耦合、幅度耦合和跟踪，允许用户快速设置与两个通道相关的输出。在调制功能方面，AFG-4000系列提供 AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM 等调制信号输出。标准功能包括 Sweep 和 Burst 输出以及计数器功能。AFG4125AE 内置功率放大器。放大器的功率输出达到 10W，放大系数达到 10 倍，产生最大 22V 的输出。独立的输入/输出功率放大器提供 5Hz至 100kHz的带宽范围，可用于音频信号和其他应用要求。
AFG-4000 系列配备 8”高分辨率 TFTLCD，35MHz 以上型号配备触摸屏功能。触摸屏可以让输入参数更加方便，用户只需触摸如频率、振幅或直流偏移等参数，屏幕上就会出现一个数字输入窗口。用户可以通过此窗口或 AFG-4000 面板上的数字键直观地输入参数。通过 8”大屏幕、触摸屏和各种内置波形，用户可以随意控制它以满足他们的信号生成需求。
频率 25MHz 型号:AFG-4125E/4125AE/4225E 具有内置的 USB Host/Device 接口，频率范围从 35MHz 到100MHz的型号标配 USB Host/Device 和 LAN 接口。
核心参数

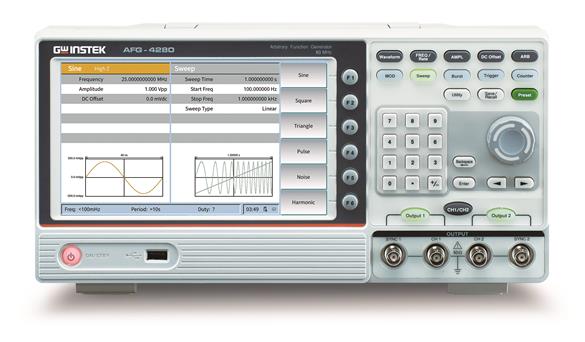

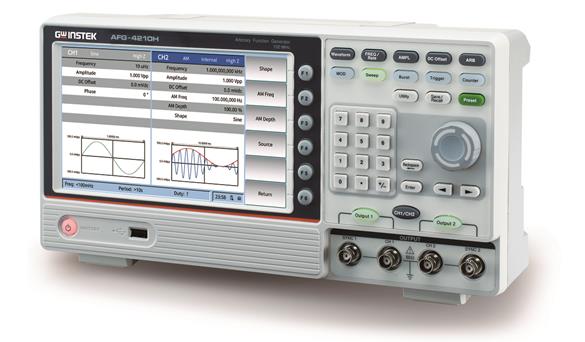

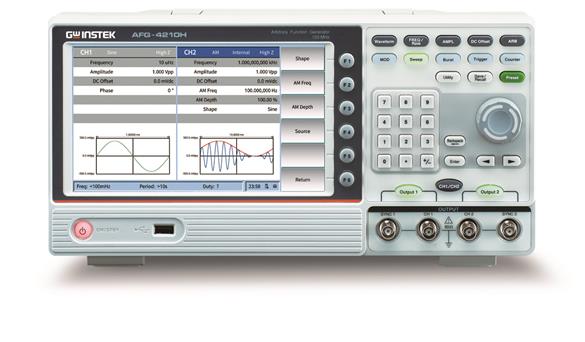

• 提供单通道或双通道输出：单通道:AFG-4125E/4125AE(25MHz)；双通道:AFG-4225E/4235/4260/4280/4210H(25/35/60/80/100MHz)
• 最小分辨率：1μHz
• 采样率：AFG-4235/4260/4280/4210H:500MSa/s；AFG-4125E/4125AE/4225E:125MSa/s
• 内存长度：AFG-4225E/4235/4260/4280/4210H:10M/CHAFG-4125E/4125AE: 16k/CH
• 调制方式：AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM
• 1：2
• 任意波功能：内建波
• 非易失性内存：32MB
• 频率分辨率：1 μHz or 10 digits
• 频率误差：±2 ppm at 25°C±5°C
产品特性
• 通信接口：USB Host/Device 和 LAN
• AFG-4000 系列是 GWInstek 首款配备 8"大触摸屏的任意波形信号发生器
• 整个系列提供 1μHz 的高分辨率，并内置正弦波、方波、三角波、脉冲波、噪声波、谐波等标准波形
• 整个系列内置了146个任意波形，用于编辑和输出
• 双通道型号提供双通道相关设置，如频率耦合、幅度耦合和跟踪，允许用户快速设置与两个通道相关的输出

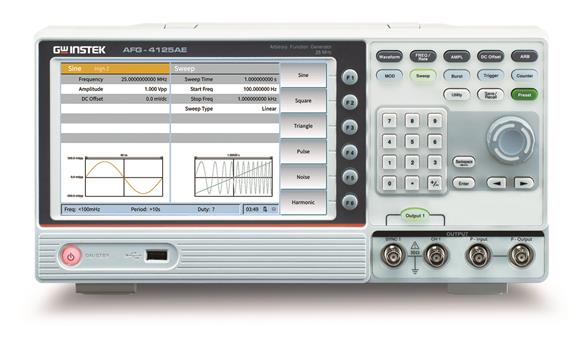

• AFG4125AE 内置功率放大器
• 独立的输入/输出功率放大器提供 5Hz至 100kHz的带宽范围，可用于音频信号和其他应用要求
• AFG-4000 系列配备 8”高分辨率 TFTLCD，35MHz 以上型号配备触摸屏功能
典型应用
• 研发阶段的函数 / 任意波形激励源
• EMC/EMI 预测试与抗扰度验证
• 滤波器、放大器等电路的频率响应测试
• 数字系统时钟与串行数据的码型仿真
• 教学实验中的标准信号源
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 AFG-4000 详细指标页。
onetest仪器资源库 · 固纬电子 AFG-4000 200MHz任意波形发生器 1通道
固纬 GW Instek
AFG-4000系列 详细指标
提供单通道或双通道输出：单通道:AFG-4125E/4125AE(25MHz)；双通道:AFG-4225E/4235/4260/4280/4210H(25/35/60/80/100MHz)
AFG-4000 系列是 GWInstek 首款配备 8"大触摸屏的任意波形信号发生器。单通道型号的频率为 25MHz，双通道型号具有100MHz/80MHz/60MHz/35MHz/25MHz 的频率选择。整个系列提供 1μHz 的高分辨率，并内置正弦波、方波、三角波、脉冲波、噪声波、谐波等标准波形。频率35MHz~100MHz的型号的采样率为 500MSa/s;25MHz 的入门级型号的采样率为 125MSa/s。对于垂直分辨率，35MHz~100MHz 型号为 16 位分辨率，25MHz 入门级型号为 14 位分辨率。此外，在存储深度方面，35MHz-100MHz型号为10M，入门级25MHz型号为16k。整个系列内置了146个任意波形，用于编辑和输出。
双通道型号提供双通道相关设置，如频率耦合、幅度耦合和跟踪，允许用户快速设置与两个通道相关的输出。在调制功能方面，AFG-4000系列提供 AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM 等调制信号输出。标准功能包括 Sweep 和 Burst 输出以及计数器功能。AFG4125AE 内置功率放大器。放大器的功率输出达到 10W，放大系数达到 10 倍，产生最大 22V 的输出。独立的输入/输出功率放大器提供 5Hz至 100kHz的带宽范围，可用于音频信号和其他应用要求。
通道数
• 1：2
任意波
• 任意波功能：内建波
• 采样率(1)（GW Models 1）：125MSa/s
• 采样率(1)（GW Models 2）：500MSa/s
• 重复比率 (任意波)（GW Models 1）：15 MHz
• 重复比率 (任意波)（GW Models 2）：30MHz
• 波形长度（GW Models 1）：2 to 16K points
• 波形长度（GW Models 2）：2 to 10M points
• 幅度精度（GW Models 1）：14 bits
• 幅度精度（GW Models 2）：16bits
• 最小上升下降时间（GW Models 1）：< 10 ns
• 最小上升下降时间（GW Models 2）：8ns
• 抖动（GW Models 1）：8ns
• 抖动（GW Models 2）：8ns
• 非易失性内存：32MB
• 用户自定义输出部分（GW Models 1）：From point 2~16384
• 用户自定义输出部分（GW Models 2）：From point 2~10,240,000
• 用户自定义输出标记段（GW Models 1）：From point2~16384
• 用户自定义输出标记段（GW Models 2）：From point 2~10,240,000
• 三角波（脉冲波 1）：1MHz
• 三角波（脉冲波 2）：3MHz
• 频率分辨率：1 μHz or 10 digits
• 频率误差：±2 ppm at 25°C±5°C
• 频率老化率：±1 ppm, per 1 year
• Tolerance：±1 ppm
• 输出幅度（谐波 1）：1mVpp to 10Vpp (≤ 25MHz, into 50Ω. 2mVpp to 20 Vpp open-circuit )
• 输出幅度（谐波 2）：1mVpp to 5Vpp (≤ 60MHz, into 50Ω. 2mVpp to 10 Vpp open-circuit )
• 输出幅度（谐波 3）：1mVpp to 2.5Vpp (≤ 100MHz , into 50Ω. 2mVpp to 5 Vpp open-circuit )
• 带宽平坦度（谐波 1）：≤10MHz: ±0.2dB
• 带宽平坦度（谐波 2）：≤60MHz: ±0.3dB
• 带宽平坦度（谐波 3）：≤100MHz: ±0.5dB
• 带宽平坦度（谐波 4）：(relative to 100 kHz Sine wave, 1 Vpp,50Ω)
• 幅度精度：± (2% of setting + 1 mVpp)(1kHz sine,0V offset, >10mVpp)
• 幅度分辨率：0.1mVpp or 4 digits (The amplitude ≥ 1Vpp is 1mVpp)
• 输出阻抗：50Ω (Typical)
• 输出保护：短路保护，过载时输出自动断开
直流偏移
• 范围：± (10 Vpk – Amplitude Vpp / 2),(High resistance)
• 直流偏移精度（谐波 1）：± (3 % of |setting| + 5 mV + amplitude Vpp * 0.5%)
• 直流偏移精度（谐波 2）：± (1 % of |setting| + 5 mV + amplitude Vpp * 0.5%)
• 偏移分辨率：0.1 mVpp or 4 digits (The amplitude > 1 Vpp is 1 mVpp)
正弦波特性
• 谐波失真(3)（谐波 1）：DC to25MHz:<-50dBc
• 谐波失真(3)（谐波 2）：Typical (0dBm)
• 谐波失真(3)（谐波 3）：DC to 1MHz: <-65dBc
• 谐波失真(3)（谐波 4）：1MHz to 10MHz: <-60dBc
• 谐波失真(3)（谐波 5）：10MHz to 60MHz: <-55dBc
• 谐波失真(3)（谐波 6）：60MHz to 100MHz: <-50dBc
• 谐波失真(3)（谐波 7）：Typical (0dBm)
• 总谐波失真：< 0.05 %, 10 Hz to 20 kHz, 1 Vpp
• 非谐波失真（谐波 1）：≤10MHz: <-70dBc
• 非谐波失真（谐波 2）：>10MHz: <-70dBc + 6dB/倍频程
• 非谐波失真（谐波 3）：Typical (0dBm)
• 相位噪声：典型（0dBm，10kHz 偏移）10MHz：≤-110dBc/Hz
方波特性
• 上升/下降时间（谐波 1）：< 30ns
• 上升/下降时间（谐波 2）：< 8ns
• 抖动（谐波 1）：< 2ns
• 抖动（谐波 2）：典型值(1Vpp, 50Ω) ≤5MHz: 2ppm + 300ps , >5MHz: 300ps (rms)
• 过冲（谐波 1）：典型值(100 kHz, 1 Vpp)< 5%
• 过冲（谐波 2）：典型值(100 kHz, 1 Vpp)< 3%
• 占空比：50.0%（固定）
三角波特性
• 线性度：< 峰值输出的0.1%（典型值1 kHz，1 Vpp，对称性50%）
• 对称性：0.0% to 100.0%
脉冲波特性
• 周期（谐波 1）：200 ns to 1000 ks
• 周期（谐波 2）：66.667 ns to 1000 ks
• 周期（谐波 3）：40 ns to 1000 ks
• 占空比：0.1% to 99.9% (受限于频率设置)
• 上升下降时间（脉冲宽度 1）：≥ 32ns (受限于脉冲宽度设置)
• 上升下降时间（脉冲宽度 2）：≥ 8ns (受限于脉冲宽度设置)
• 过冲（脉冲宽度 1）：典型值 (100 kHz, 1 Vpp) < 5%
• 过冲（脉冲宽度 2）：典型值 (100 kHz, 1 Vpp) < 3%
• 抖动（脉冲宽度 1）：< 2ns
• 抖动（脉冲宽度 2）：≤5MHz: 2ppm + 300ps, >5MHz: 300ps(rms), 典型值 (1Vpp, 50Ω)
噪声波特性
• 类型：高斯白噪声
谐波特性
• 谐波次数：≤16
• 频率范围（带宽（-3dB） 1）：1μHz to 12.5MHz
• 频率范围（带宽（-3dB） 2）：1μHz to17.5MHz
• 频率范围（带宽（-3dB） 3）：1μHz to 30MHz
• 频率范围（带宽（-3dB） 4）：1μHz to 40MHz
• 频率范围（带宽（-3dB） 5）：1μHz to 50MHz
• 谐波类型：奇次、偶次、顺序、自定义
• 谐波幅度：各次谐波幅度均可设置
• 谐波相位：各次谐波相位均可设置
AM
• 载波：正弦波、方波、三角波、任意波（DC 除外）（任意波的长度为 8192）
• 调制信号源：内部或外部
• 内部调制波形：正弦波、方波、三角波、噪声、任意波形（任意波的长度为 8192）
• 内部调幅频率：2 mHz to 1 MHz
• 深度：0% to 120%
DSB-AM
• 载波：正弦波、方波、三角波
• 内部调制波形：正弦波、方波、三角波
• 深度：0% to 100%
FM
• 内部调制波形：正弦波、方波、三角波、噪声和任意波形
• 内部调制频率：2 mHz to 1 MHz
• 频率频偏：2 mHz≤偏移 ≤min（载波频率，载波最大频率 -载波频率）默认取两者的较小值
PM
• 载波：正弦波、方波、三角波、噪声和任意波形（DC 除外）（任意波的长度为 8192）
• 内部调相频率：2 mHz to 1 MHz
• 相位偏差范围：0° to 180°
PWM
• 载波：脉冲波
• 内部调制波形：正弦波、方波、三角波、噪声和任意波形（DC 除外）（任意波的长度为 8192）
• 偏移：0~min（min为脉冲波占空比和100%-脉冲波占空比两者较小值）
ASK
• 载波：正弦波、方波、三角波、任意波（任意波的长度为 8192）
• 内部调制波形：50% duty cycle Square
• ASK 频率：2 mHz to 1MHz
PSK
• 内部调制波形：50%方波
• PSK 频率：2 mHz to 1MHz
FSK
• FSK 频率：2 mHz to 1MHz
3FSK
• 调制信号源：内部
BPSK
• BPSK 频率：2 mHz to 1MHz
QPSK
• QPSK 频率：2 mHz to 1MHz
OSK
• 载波：正弦波
• 振荡时间：8ns to 249.75s
• OSK 频率：2 mHz to 1MHz
SUM
• 载波：正弦波、方波、三角波、任意波
• 内部调制波形：正弦波、方波、三角波、噪声和任意波
扫频特性
• 载波：正弦，矩形波，三角波、任意波（DC 除外）（任意波的长度为 8192）
• 最小起始频率：1uHz
最大终止频率
• 三角波（方波 1）：1MHz
• 三角波（方波 2）：3MHz
• 任意波（方波 1）：15MHz
• 任意波（方波 2）：15 MHz（内置波形）或25 MHz（用户自定义波形）
• 类型：线性，对数，步进
• 扫频方向：Up / Down
• 扫频时间：1 ms 到 500 s ± 0.1%
• 触发源：内部、外部、手动
脉冲串特性
• 波形：正弦波，方波，三角波，脉冲波，噪声（N循环除外）和任意波（DC 除外）（任意波的长度为 8192）
• 类型：计数（1 到 1,000,000个周期），无限，门控
• 载波频率：2mHz to BW/ 2
• 内部周期：20ns - 500 s (Min = Cycles * Period)
• 门控源：外部触发
频率计指标特性
• 测量功能：频率、周期、正脉冲宽度、负脉冲宽度、占空比
• 频率范围：100 mHz - 200 MHz
• 频率分辨率：7 位
• 耦合方式：AC, DC
电压范围和灵敏度（非调制信号）
• 直流偏移范围：±1.5V
• DC耦合：100mHz - 100 MHz: 250 mVpp - 5 Vpp (AC+DC) ,100 Hz - 200 MHz: 400 mVpp - 5 Vpp (AC+DC)
• AC耦合：1Hz - 100 MHz: 250 mVpp - 5 Vpp , 100 Hz - 200 MHz: 400 mVpp - 5 Vpp
• 脉冲宽度和占空比测量：1 Hz - 10 MHz (250 mVpp -5 Vpp)
• 输入阻抗：1 MΩ
• 灵敏度：Can be set high, medium and low
• 触发电平范围：±2.5 V
功率放大器特性
• 增益：X 10
• 带宽（满功率）：5Hz to 100kHz
• 偏移：<7%
• 输入阻抗：50 kΩ
• 输出阻抗：<2 Ω
• 最大输入电压：2.2Vpp
• 最大输出电压：22 Vpp
• 输入电平范围：5V/us
输入/输出特性
• 通道耦合：通道复制，幅度同步，频率同步，相位对齐
外部调制输入
• 输入频率范围(4)：DC-100 kHz
• 输入电平范围：± 1V full scale
• 输入阻抗：10 kΩ 典型值
外部触发输入
• 电平：TTL-compatible
• 斜率：上升/下降 可选
• 脉冲宽度：>100ns
外部时钟输入（频率计输入）
• 阻抗：1MΩ, AC coupling
• 输入电平范围：1Vpp to 3.3Vpp
• 锁定时间：<1s
• 锁定范围：10 MHz ± 50Hz
外部时钟输出
• 频率：10 MHz ± 50Hz
• 阻抗：50 Ω, DC 耦合
• 幅度：1.2 Vpp 50Ω阻抗
同步输出
• 电平：3.3V LVTTL
• 最大频率：1MHz
显示类型
• 显示类型：8英寸的彩色液晶显示
• 显示分辨率：800水平×480垂直像素
• 显示色彩：65536色，16 bits ，TFT
• 触摸屏电容式（输入/输出 2）：多点触摸
通信接口
• USB Host, USB Device：USB Host, USB Device, LAN
电源
• 电源电压：100 - 240 V (± 10%), 50 / 60 Hz
• 耗电：小于50 VA
• 保险丝：250V, F2AL
温度
• 规格要求：18 °C to 28 °C
• 工作温度：0 °C to 40 °C
• 存贮温度：-20 °C to 60 °C,Humidity: ≤70%
• 安装类型：CAT II
非操作12,000 米
• 污染程度：IEC 61010 degree 2, 室外使用
• 安全设计：EN61010-1
机械规格
• 尺寸：340 mm（长）× 177.5 mm（高）× 102mm（宽）
• 重量：2.5千克
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/348），指标适用条件以原厂手册为准。
