固纬电子 · GW Instek
MFG-2000 200MHz函数和波形发生器 4通道
＜1GS/s · 14位
产品简介
固纬电子推出的MFG-2000系列多通道任意波形信号产生器，包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列，其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ，25MHz脉冲信号发生器；160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).
MFG-2000 系列，通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1与CH2为两个频率为60MHz的等性能双通道AFG(任意波形信号发生器)；RF发生器，除了是一部标准AFG以外，正弦波部分还可产生最高320MHz与各种调变的RF信号；脉冲信号发生器，频率可达25MHz；功率放大器，是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上，从基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用。
MFG-2000中的AFG通道可输出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取样率、100MHz波形重复率、14位分辨率、16k点存储深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。RF产生器为一功能完整的AFG信号源(含ARB), 各种调变、Sweep等功能外,更增加了ASK,PSK等数字调变,且正弦波频率可达320MHz。25MHz的脉冲产生器为标准配备，可独立输出的脉冲产生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。功率输出可达20W, 放大倍率达20dB的可独立输入/输出功率放大器拥有DC-100KHz带宽,< 0.1%低失真，可用于音频信号的应用。
± 1% (0.1dB) ≦1MHz ；± 3% (0.3dB) ≦50 MHz；± 10% (0.9dB) ≦160MHz；± 30% (3dB) ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载)
核心参数
• 型号：MFG-2110 / MFG-2120 / MFG-2120MA / MFG-2130M / MFG-2160MF
• 频率范围：1uHz-10MHz / 1uHz-20MHz / 1uHz-30MHz / 1uHz-60MHz
• 通道数：1 / 2
• 调制/扫频/频率计数器：√
• 射频发生器：160MHz / 320MHz
• 功率放大器：√
• 取样率：200 MSa/s
• 重建率：100MHz
• 波形长度：16k 点
• 振幅分辨率：14 位
产品特性
• 这5种不同功能通道分布在10个型号上，从基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用
典型应用
• 研发阶段的函数 / 任意波形激励源
• EMC/EMI 预测试与抗扰度验证
• 滤波器、放大器等电路的频率响应测试
• 数字系统时钟与串行数据的码型仿真
• 教学实验中的标准信号源
型号与配置
• 型号 MFG-2110 · 频率范围 1uHz-10MHz · 通道数 1
• 型号 MFG-2120 · 频率范围 1uHz-20MHz · 通道数 1
• 型号 MFG-2120MA · 频率范围 1uHz-20MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 功率放大器 √
• 型号 MFG-2130M · 频率范围 1uHz-30MHz · 通道数 1 · 调制/扫频/频率计数器 √
• 型号 MFG-2160MF · 频率范围 1uHz-60MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 射频发生器 160MHz
• 型号 MFG-2160MR · 频率范围 1uHz-60MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 射频发生器 320MHz
• 型号 MFG-2230M · 频率范围 1uHz-30MHz · 通道数 2 · 调制/扫频/频率计数器 √
• 型号 MFG-2260M · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √
• 型号 MFG-2260MFA · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √ · 射频发生器 160MHz · 功率放大器 √
• 型号 MFG-2260MRA · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √ · 射频发生器 320MHz · 功率放大器 √
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MFG-2000 详细指标页。
onetest仪器资源库 · 固纬电子 MFG-2000 200MHz函数和波形发生器 4通道
固纬 GW Instek
MFG-2000系列 详细指标
可达5个通道同时输出，包括两个等性能可同步双通道，全功能脉冲信号发生器，全功能射频信号发生器，功率放大器
固纬电子推出的MFG-2000系列多通道任意波形信号产生器，包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列，其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ，25MHz脉冲信号发生器；160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).
MFG-2000 系列，通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1与CH2为两个频率为60MHz的等性能双通道AFG(任意波形信号发生器)；RF发生器，除了是一部标准AFG以外，正弦波部分还可产生最高320MHz与各种调变的RF信号；脉冲信号发生器，频率可达25MHz；功率放大器，是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上，从基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用。
详细规格
• CH1任意波形发生器：CH2任意波形发生器
• CH1任意波形发生器：25MHz 脉冲发生器
• CH1任意波形发生器：射频发生器(任意波形发生器)
• CH1任意波形发生器：功率放大器
• CH1任意波形发生器：调制/扫描/突发/频率计数器
• MFG-2110：●10MHZ
• MFG-2110：●
• MFG-2120：●20MHZ
• MFG-2120：●
• MFG-2260MFA（MFG-2260M 1）：●60MHZ
• MFG-2260MFA（MFG-2260M 2）：●60MHZ
• MFG-2260MFA（MFG-2260M 3）：●
• MFG-2260MFA（MFG-2260M 4）：●160MHZ
• MFG-2260MFA（MFG-2260M 5）：●
• MFG-2260MFA（MFG-2260M 6）：●
• MFG-2260MRA（MFG-2260M 1）：●60MHZ
• MFG-2260MRA（MFG-2260M 2）：●60MHZ
• MFG-2260MRA（MFG-2260M 3）：●
• MFG-2260MRA（MFG-2260M 4）：●320MHZ
• MFG-2260MRA（MFG-2260M 5）：●
• MFG-2260MRA（MFG-2260M 6）：●
• 任意函数（MFG-2260M 1）：任意波
• 任意函数（MFG-2260M 2）：内建
• 取样率：200 MSa/s
• 重建率：100MHz
• 波形长度：16k 点
• 振幅分辨率：14 位
• 非易失性内存：10组 16k 点(1)
• 用户自定义输出部分：自点2~16384 (可选)
• 用户自定义标记输出部分：自点2 ~ 16384(可选)
• 输出模式：1~1048575 周期或无限模式
• 方波：25MHz(最大)
• 三角波, 斜波：1MHz
• 分辨率：1μHz
• 准确度稳定性：±20 ppm
• 老化率：±1 ppm, 每年
• 误差：≤1μHz
• 输出特性(2)（频率特性 1）：振幅范围
• 输出特性(2)（频率特性 2）：1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路)
• 精度：设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压))
• 分辨率：0.1mV 或 4 位
• 平坦度：± 1% (0.1dB) ≦1MHz ；± 3% (0.3dB) ≦50 MHz；± 10% (0.9dB) ≦160MHz；± 30% (3dB) ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载)
• 单位：Vpp, Vrms, dBm
• 偏压（频率特性 1）：范围
• 偏压（频率特性 2）：±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路)
• 准确度：1% 设定+ 5mV+ 0.5% 振幅
• 波形输出（频率特性 1）：阻抗
• 波形输出（频率特性 2）：50Ω 典型值 (固定)；> 10MΩ (输出无效时)
• 保护：短路保护；超载继电器自动禁用主输出
• 接地隔离：42Vpk 最大
• 同步输出（频率特性 1）：范围
• 同步输出（频率特性 2）：TTL-相容>1kΩ
• 阻抗：50Ω 标准
• 正弦波特性(3)（频率特性 1）：谐波失真
• 正弦波特性(3)（频率特性 2）：–60 dBc DC～200kHz, Ampl>0.1 Vpp；–55 dBc 200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc 1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc 10MHz～320MHz, Ampl＞0.1Vpp
• 总谐波失真：< 0.1% (Ampl>1Vpp) DC~100 kHz
• 方波特性（频率特性 1）：上升/下降时间
• 方波特性（频率特性 2）：<15ns
• 过激信号：<5%
• 非对称性：周期的1% +5 ns
• 占空比：0.01% to 99.99%(受限于当前频率设定)
• 抖动：20ppm+500ps(4)
• 斜波特性（频率特性 1）：线性度
• 斜波特性（频率特性 2）：<峰值输出的 0.1%
• 对称性：0% ~ 100%
• 脉冲波特性（频率特性 1）：频率
• 脉冲波特性（频率特性 2）：1uHz~25MHz
• 脉冲宽度：≧20nS(受限于当前频率设定)
• 占空比：0.01%~99.99%(受限于当前频率设定)
• 过激：<5%
• 抖动：20ppm +500ps(4)
• AM 调制（频率特性 1）：载波波形
• AM 调制（频率特性 2）：正弦波,方波,三角波,斜波,脉冲波,任意波
• 调制波形：正弦波, 方波, 三角波, 上斜波, 下斜波
• 调制频率：2mHz~20kHz (内部) DC ~ 20kHz (外部)
• 深度：0% to 120.0%
• 信号来源：内部 / 外部
• FM 调制（频率特性 1）：载波波形
• FM 调制（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 调制频率：2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
• 峰值偏移：DC ~ 最大频率
• PM（频率特性 1）：载波波形
• PM（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 调制波形：正弦波, 方波, 三角波,上斜波, 下谐波
• 相位偏移：0∘~360.0∘
• SUM（频率特性 1）：载波波形
• SUM（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 调制波形：正弦波, 方波, 三角波,上斜波, 下斜波
• SUM 深度：0%~100.0%
• PWM（频率特性 1）：载波波形
• PWM（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 相位偏移：0%~100.0% 脉冲宽度
• FSK（频率特性 1）：载波波形
• FSK（频率特性 2）：正弦波, 方波, 三角波, 斜波, 脉冲波
• 调制波形：50% 方波占空比
• 内部频率：2 mHz ~ 1 MHz
• 频率范围：1μHz ~ 最大频率
• 扫描（频率特性 1）：波形
• 扫描（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 类型：线性或对数
• 扫描方向：上或下
• 起始/终止频率：1uHz ~ 最大频率
• 扫描时间：1ms ~ 500s
• 触发：单次, 外部, 内部.
• 标记：下降沿标记信号(可编程的)
• 丛发（频率特性 1）：波形
• 丛发（频率特性 2）：正弦波, 方波, 三角波, 斜波
• 频率：1uHz~最大频率
• 脉冲计数：1~1000000 循环或无限
• 起始/终止相位：-360.0∘~+360.0∘
• 内部频率：1 us~500 s
• 门控来源：外部触发
• 触发来源：单次, 外部, 内部.
• 触发延迟（频率特性 1）：N循环, 无限
• 触发延迟（频率特性 2）：0s~100 s
• 外部触发输入（频率特性 1）：类型
• 外部触发输入（频率特性 2）：FSK, 丛发, 扫描p
• 输入电平：TTL 相容
• 斜度：上升或下降(可选择)
• 脉冲宽度：>100ns
• 输入阻抗：10kΩ，DC 耦合
• 外部调制输入（频率特性 1）：类型
• 外部调制输入（频率特性 2）：AM, FM, PM,SUM,PWM
• 电压范围：±5V 满量程
• 输入阻抗：10kΩ
• 频率：DC ~ 20kHz
• 触发输出（频率特性 1）：类型
• 触发输出（频率特性 2）：FSK,丛发, 扫描
• 电平：TTL 相容（接 50Ω负载）
• 脉冲宽度：>450ns
• 最大速率：1MHz
• 扇出：≥4 TTL 负载
• 阻抗：50Ω 典型值l
• 双信道功能(CH1/CH2)（频率特性 1）：相位
• 双信道功能(CH1/CH2)（频率特性 2）：‘-180∘ ~180∘同步相位
• 追踪：CH2=CH1
• 耦合：频率(比率或差异)振幅 & DC 偏压
• DSO连接：√
• 脉冲发生器（频率特性 1）：振幅
• 脉冲发生器（频率特性 2）：1mVpp ~ 2.5 Vpp (接 50Ω负载)2mVpp ~ 5 Vpp (开路)
• 偏压：±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)
• 频率：1uHz~25MHz
• 脉冲宽度：20nS~999.9ks(受限于当前频率设定)
• 变数占空比：0.01%~99.99%(受限于当前频率设定)
• 前缘和后缘时间(5)：10nS~ 20S(1ns 分辨率) (受限于当前频率和脉冲宽度设定l)
• 抖动：100ppm +500ps(4)
• 频率计数器（频率特性 1）：范围
• 频率计数器（频率特性 2）：5Hz ~ 150MHz
• 精度：时基精度±1count
• 时基：±20ppm (23˚C ±5˚C)
• 分辨率：最大分辨率为:100nHz for 1Hz, 0.1Hz for 100MHz.
• 输入阻抗：1kΩ/1pf
• 灵敏度：35mVrms ~ 30Vms (5Hz ~ 150MHz)
• 射频发生器（频率特性 1）：波形
• 射频发生器（频率特性 2）：正弦波, 方波, 斜波, 脉冲波, 噪声波, 任意波
• 振幅：1mVpp ~ 2 Vpp (MFG-2XXXMF)
• (接 50Ω负载)：1mVpp ~ 1 Vpp (MFG-2XXXMR)
• 频率：1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR)
• 调制/扫描（频率特性 1）：调制类型
• 调制/扫描（频率特性 2）：AM,FM,PM,FSK,PWM (具体与 CH1 调制规格一样)
• 扫描类型：频率
• 信号来源：内部/外部（内部仅有AM,FM,PM, PWM)
• PSK（频率特性 1）：载波波形
• PSK（频率特性 2）：正弦波, 方波, 三角波, 斜波, 脉冲波
• 调制波形：50% 占空比
• 相位范围：0∘~360.0∘
• ASK（频率特性 1）：载波波形
• ASK（频率特性 2）：正弦波, 方波, 三角波, 斜波, 脉冲波
• 振幅范围：0%~100.0%
• 任意函数（频率特性 1）：取样率
• 任意函数（频率特性 2）：200 MSa/s
• 波长：16k 点
• 使用者自定义输出部分：自点 2~16384 (可选择的)
• 抖动：20ppm +5ns
• 功率放大器（频率特性 1）：输入阻抗
• 功率放大器（频率特性 2）：10KΩ
• 输入电压：1.25Vpmax
• 工作模式：定压
• 增益：20dB
• 输出功率（RL=8Ω）：20W(方波）
• 输出电压：12.5Vpmax
• 输出电流：1.6Amax
• 上升/下降时间：<2.5uS
• 全功率带宽：DC-100KHz
• 过激：1:12:00
• 总谐波失真：< 0.1% (振幅>1Vpp)20Hz~20 kHz
• 保存/调取：10 组设定存储

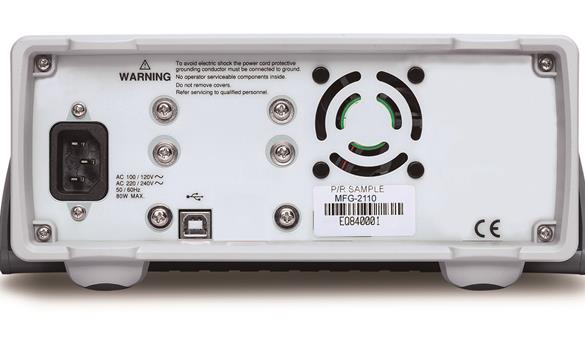

• 界面：LAN, USB
• 显示：4.3’’ TFT LCD;480 × 3 (RGB) × 272
• 一般规格（频率特性 1）：电源
• 一般规格（频率特性 2）：AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz
• 消耗功率：30W 或 80W(带功率输出)
• 操作环境：符合规格的温度 : 18 ~ 28˚C操作温度 :0 ~ 40˚C相对湿度:≤ 80%, 0 ~ 40˚C≤ 70%, 35 ~ 40˚C安装类别： CAT II
• 工作高度：2000 米
• 污染度：IEC 61010 2度, 室内使用
• 储存温度：-10~70˚C, 湿度: ≤70%
• 尺寸 (WxHxD)：266(W) x 107(H) x 293(D) mm
• 重量：约. 2.5kg
• 安全设计：EN61010-1
型号与订购信息
• 型号 MFG-2110 · 频率范围 1uHz-10MHz · 通道数 1
• 型号 MFG-2120 · 频率范围 1uHz-20MHz · 通道数 1
• 型号 MFG-2120MA · 频率范围 1uHz-20MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 功率放大器 √
• 型号 MFG-2130M · 频率范围 1uHz-30MHz · 通道数 1 · 调制/扫频/频率计数器 √
• 型号 MFG-2160MF · 频率范围 1uHz-60MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 射频发生器 160MHz
• 型号 MFG-2160MR · 频率范围 1uHz-60MHz · 通道数 1 · 调制/扫频/频率计数器 √ · 射频发生器 320MHz
• 型号 MFG-2230M · 频率范围 1uHz-30MHz · 通道数 2 · 调制/扫频/频率计数器 √
• 型号 MFG-2260M · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √
• 型号 MFG-2260MFA · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √ · 射频发生器 160MHz · 功率放大器 √
• 型号 MFG-2260MRA · 频率范围 1uHz-60MHz · 通道数 2 · 调制/扫频/频率计数器 √ · 射频发生器 320MHz · 功率放大器 √
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/167），指标适用条件以原厂手册为准。
