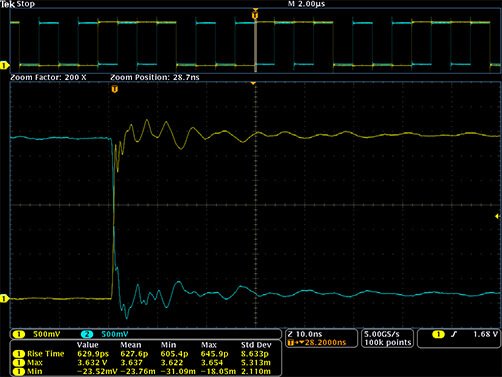

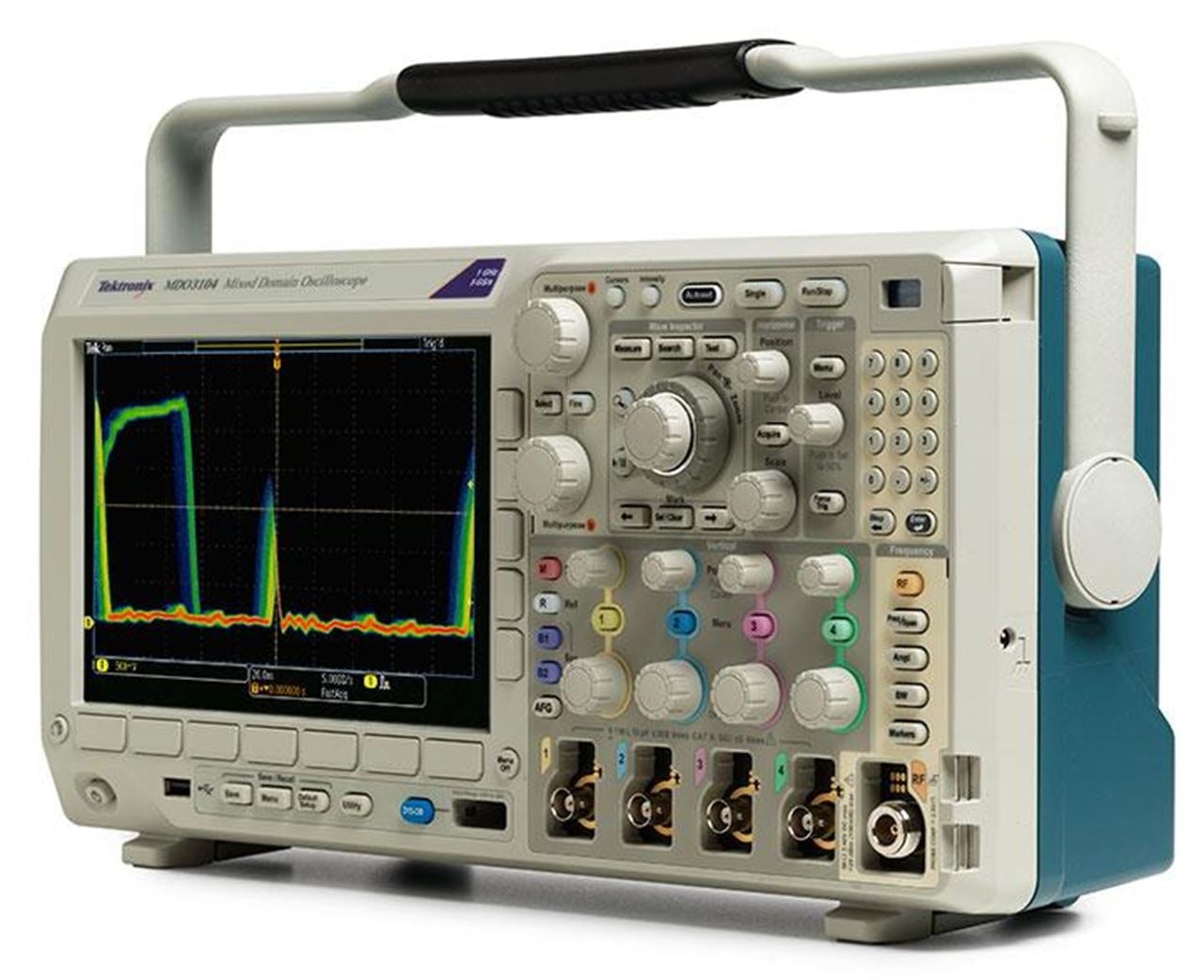

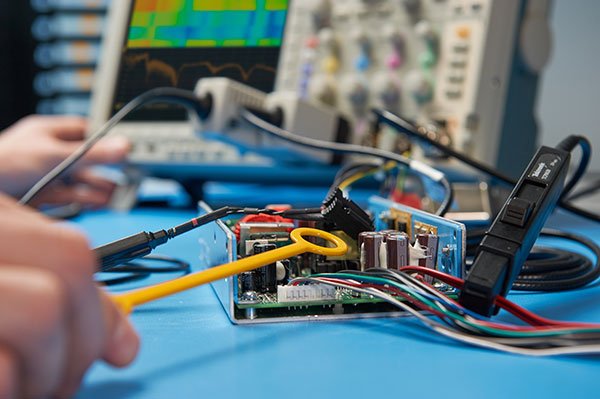

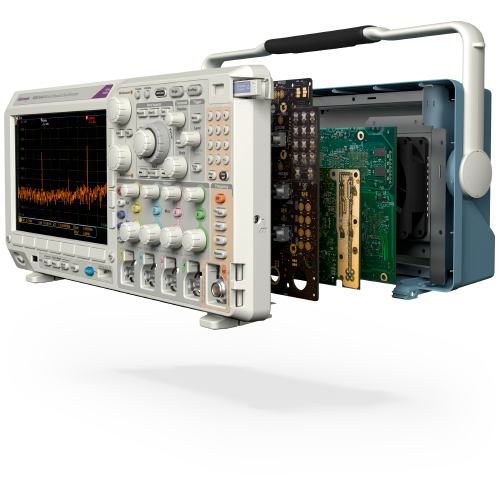

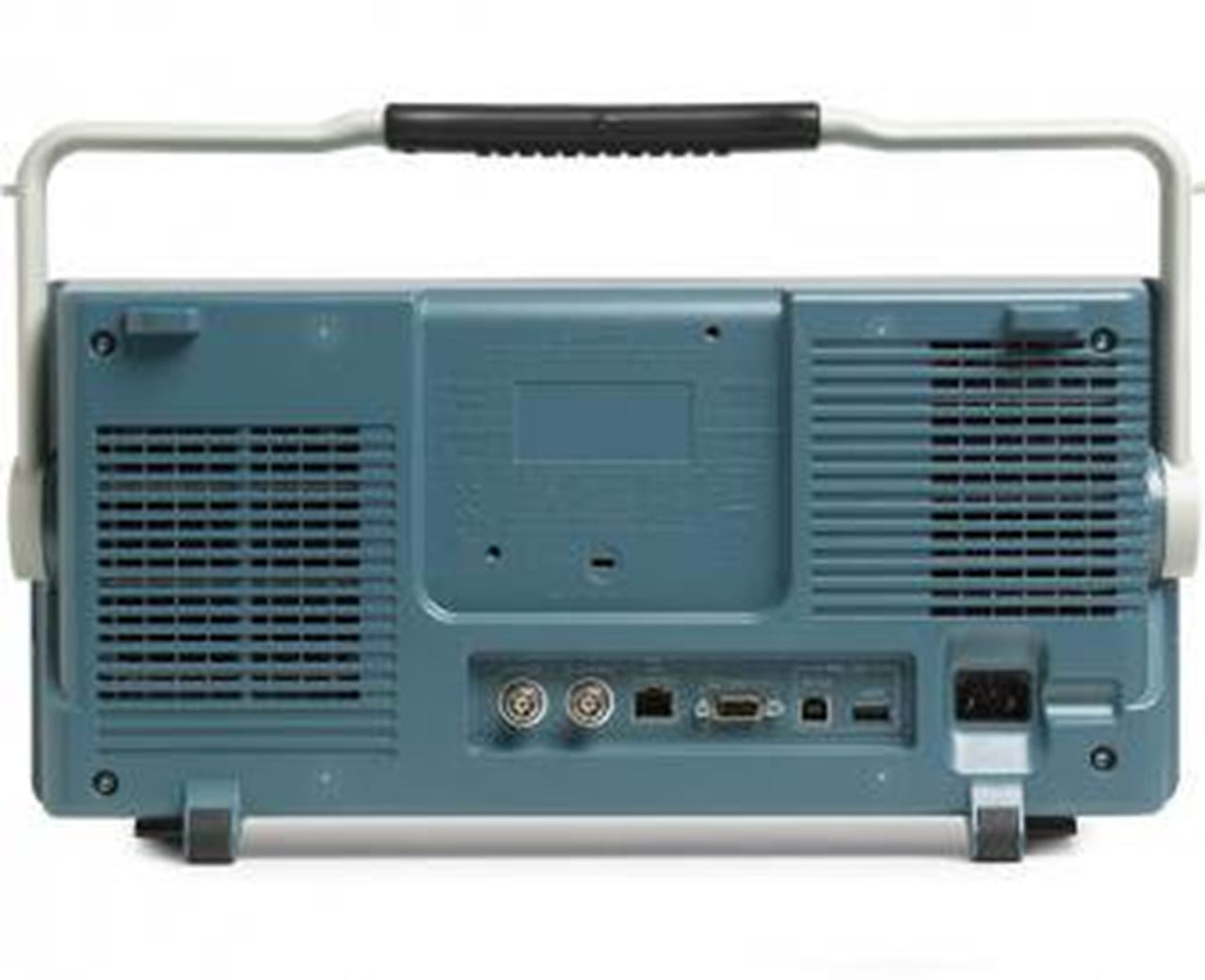

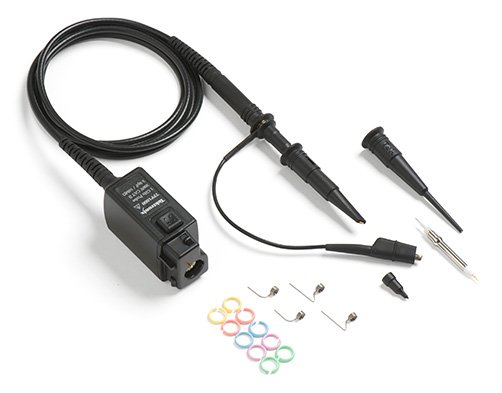

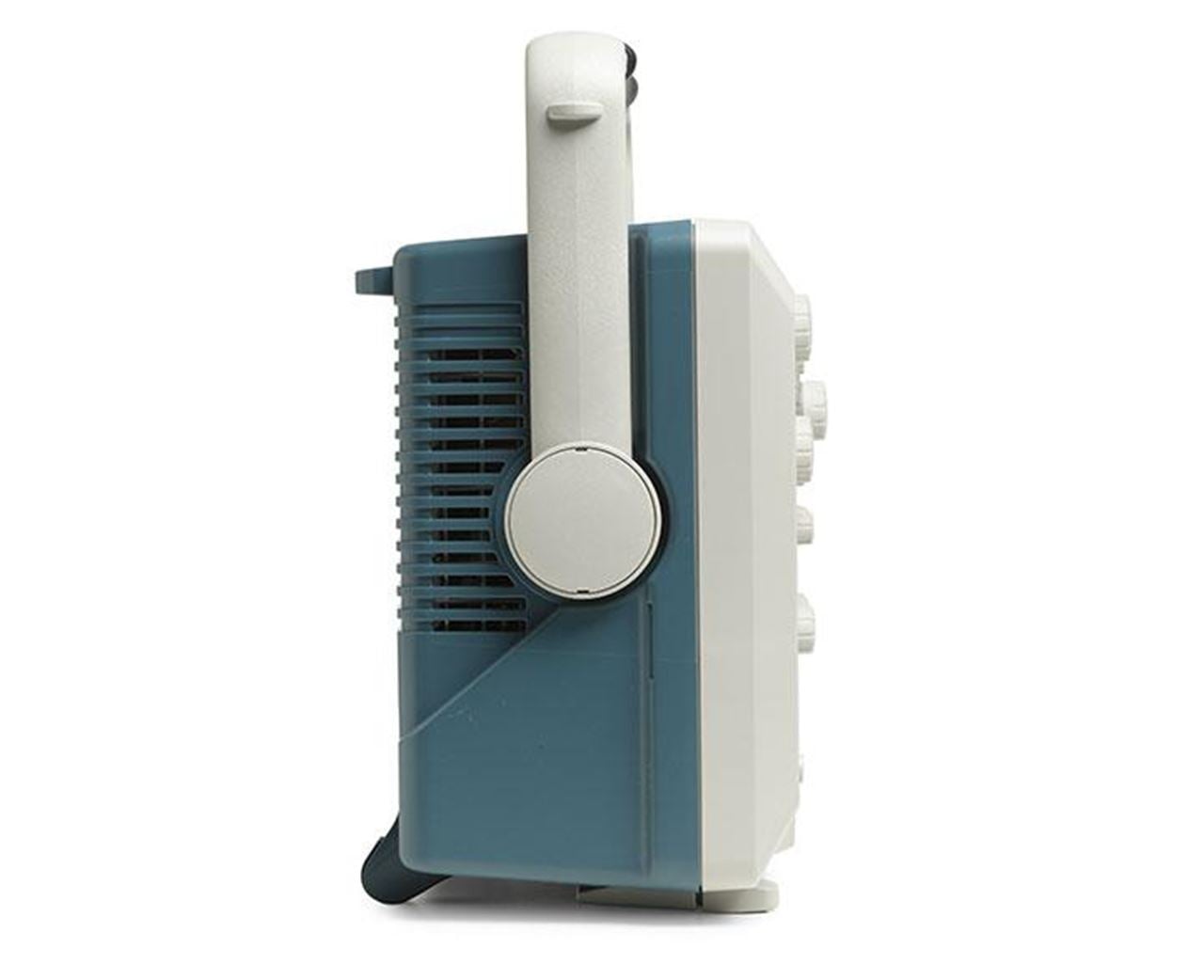

MDO3000 混合域示波器 是泰克(Tektronix)旗下产品。官方标称模拟通道带宽:100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz。官方技术指标共 43 组、282 项,详见「详细指标」。
• MDO3014:模拟带宽 100 MHz;采样率 2.5 GS/s;记录长度 10 M 点;模拟通道 4;数字通道数 16(选配);频谱分析仪 最高 3 GHz;函数发生器输出 1 条(可选)
• MDO3024:模拟带宽 200 MHz;采样率 2.5 GS/s;记录长度 10 M 点;模拟通道 4;数字通道数 16(选配);频谱分析仪 最高 3 GHz;函数发生器输出 1 条(可选)
技术指标
• 模拟通道:2 / 4
• 模拟通道带宽:100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz
• 上升时间(典型计算值)(10 mV/格设置,50 Ω 输入终端):4 ns / 2 ns / 1.14 ns / 800 ps / 400 ps
• 采样率(1 个通道):2.5 GS/s / 5 GS/s
• 采样率(2 个通道):2.5 GS/s / 5 GS/s
• 采样率(4 个通道):2.5 GS/s
• 记录长度(1 个通道):10 M
• 记录长度(2 个通道):10 M
• 记录长度(4 个通道):10 M
• 带有 MDO3MSO 选件的数字通:16
• 带有 MDO3AFG 选件的任意函:1
• 频谱分析仪通道:1
• 频谱分析仪的标准频率范围:9 kHz - / 9 kHz - 1 GHz
• 带有 MDO3SA 选件的频谱分析:9 kHz - 3 GHz 9 kHz - 3 GHz
垂直系统、模拟通道
• 硬件带宽限制 ≥350 MHz 型号:20 MHz 或 250 MHz
• 100 MHz 和 200 MHz 型号:20 MHz
• 输入耦合:交流、直流
• 输入阻抗:1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%;75 Ω 不适用于 1 GHz 型号
• 输入灵敏度范围 1 MΩ:1 mV/格至 10 V/格
• 输入灵敏度范围 50 Ω、75 Ω:1 mV/格至 1 V/格
• 垂直分辨率:8 位(高分辨率时为 11 位)
垂直系统、模拟通道
• 最大输入电压 1 MΩ:300 VRMS CAT II,峰值 ≤ ±425 V
• 最大输入电压 50 Ω、75 Ω:5 VRMS,峰值 ≤ ±20 V
• 直流增益精度:5 mV/格及以上是 ±1.5%,高于 30 °C 时按 0.10%/°C 降额
1 mV/格是 ±2.5%,高于 30 °C 时按 0.10%/°C 降额
• 通道间隔离(典型值):任何两个通道相同垂直标度 ≥100:1(≤100 MHz),≥30:1(>100 MHz 至额定带宽)
• 随机噪声(典型值):垂直刻度设置 / 50 Ω,RMS
• 偏置范围:伏/格设置 / 偏置范围
• 1 M Ω 输入:50 Ω、75 Ω 输入
• 1 mV/格至 50mV/格:±1 V
• 50.5 mV/格至 99.5 mV/格:±0.5 V
• 100 mV/格至 500 mV/格:±10 V
• 505 mV/格至 995 mV/格:±5 V
• 1 V/格至 10 V/格:±100 V / ±5 V
水平系统、模拟通道
• 时基范围 1 GHz 型号:400 ps/格至 1000 s/格
• 时基范围 ≤ 500 MHz 型号:1 ns/格至 1000 s/格
最高采样率时的最大持续时间
• (全/半通道) 1 GHz 型号:4/2 ms
• (全/半通道) ≤ 500 MHz 型号:4/4 ms
• 时基延迟时间范围:10 格至 5000 s
• 通道间时滞范围:±125 ns
• 时基精度:±10 ppm,在任何 ≥1 ms 间隔上
• 触发模式:自动、正常和单次
• 触发耦合:直流、交流、高频抑制(衰减 >50 kHz)、低频抑制(衰减<50 kHz)、噪声抑制(降低灵敏度)
• 触发释抑范围:20 ns 至 8 s
• 触发灵敏度(典型值):边沿型,直流耦合
• 触发源:灵敏度
• 任意模拟输入通道:适用于 1 mV/格至 4.98 mV/格;从直流至 50 MHz 时为 0.75 格,额定带宽
适用于 ≥ 5 mV/格;从直流至 50 MHz 时为 0.40 格,额定带宽时升高至
• 工频:固定
• 任意输入通道:从屏幕中央 ±8,如果选择了垂直低频抑制触发耦合,则为 0V ±8 格
• 辅助输入(外部触发):±8 V
• 工频:工频触发电平固定为约 50% 的工频电压。
• 触发频率读数:提供可触发事件的 6 位频率读数。
• 边沿:任何通道上正斜率、负斜率或任一斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。
• 序列(B 触发):触发延迟时间长度:8 ns 至 8 s。或者触发延迟事件个数:1 至 4000000 个事件。当选择“任一”边沿时
• 脉冲宽度:在正脉冲宽度或负脉冲宽度>、<、=、≠ 或处于指定时间周期范围以内/以外时触发。
• 超时:在事件保持高、低或任一状态指定时间周期(4 ns ~ 8 s)时触发。
• 欠幅脉冲:当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。
• 逻辑:当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边
• 建立时间与保持时间:在任何模拟和数字输入通道上存在的时钟与数字之间建立时间与保持时间出现违例时触发。
• 建立时间和保持时间触发类型:说明
• 建立时间范围:0.5 ns 至 1.024 ms
• 保持时间范围:1.0 ns 至 1.024 ms
• 建立+保持的时间范围:0.5 ns 至 2.048 ms
• 上升/下降时间:在脉冲边沿变化速率快于或慢于指定速率时触发。斜率可为正、负或任一,时间范围是 4.0 ns 至 8 s 。
• 视频:在 NTSC、PAL 和 SECAM 视频信号上的所有行(奇偶)或所有场上触发。
技术规格

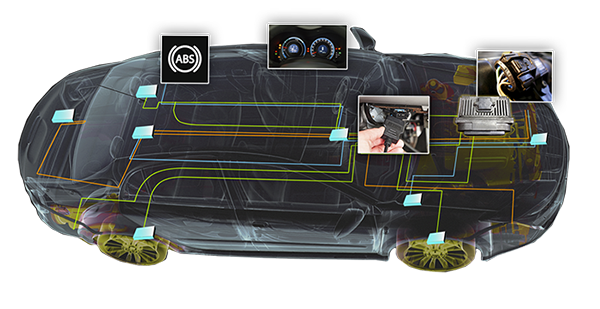

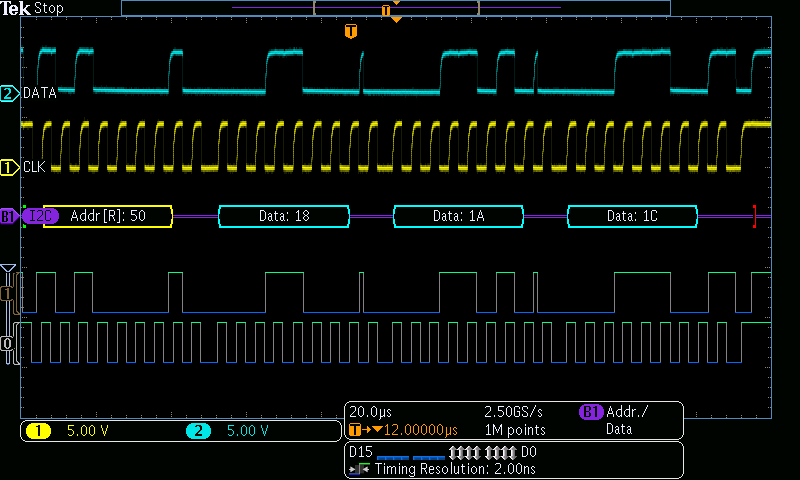

• 并行 (在安装选项:在并行总线数据值上触发。并行总线的大小可为 1 至 20 位(来自数字和模拟通道)。支持二进制和十六
• MDO3MSO 时提供):进制基数。
采集系统
• 取样:采集取样的值。
• 峰值检测:所有扫描速度的取样毛刺窄至 1.5 ns(1 GHz 型号)、2.0 ns(500 MHz 型号)、3.0 / ns(350 MHz 型号)、
• 平均:平均包含 2~512 个波形。
• 包络:最小-最大值包络反映多个采集上的峰值检测数据。 包络的可选波形个数为 1 至 2000;无穷大。
• 高分辨率:实时矩形平均可降低随机噪声,提高垂直分辨率。
• 滚动:在屏幕上从右向左滚动波形,扫描速度低于或等于 40 ms/格。
500 MHz 型号的捕获率 >235,000 wfms/s
• 光标:波形和屏幕
• 自动测量(时域):30 项,其中任何时间可在屏幕上最多显示 4 项。 测量包括: 周期、频率、延迟、上升时间、下降时间、
高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升
• 自动测量(频域):3 项,其中任何时间可在屏幕上显示一项。测量包括:通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)
• 测量统计:平均值、最小值、最大值、标准偏差。
• 参考电平:用户可定义的参考电平用于自动测量,可以百分比或单位形式指定。
• 选通:在采集中隔离出特定的事件,并进行测量,使用屏幕或波形光标。
• 波形直方图:波形直方图提供一组数据值,表示在显示屏上用户定义区域范围内总命中数。 波形直方图既是命中分布
• 源:通道 1、通道 2、通道 3、通道 4、参考 1、参考 2、参考 3、参考 4、数学
• 类型:垂直、水平。
• 波形直方图测量:12 项,其中任何时间可在屏幕上最多显示 4 项。 波形个数、框内命中数、峰值命中数、中值、最大值、
最小值、峰峰值、平均值、标准偏差、Sigma 1、Sigma 2、Sigma 3
• 算数:波形的加、减、乘、除。
• 数学函数:积分、微分、FFT。
• 频谱数学:频谱光迹的加和减。
• 高级数学:定义大量的代数表达式,包括波形、参考波形、数学函数(FFT、积分、微分、对数、指数、平方根、绝
周期面积和趋势图),例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)
• 事件:无,在触发发生时,或在一个定义的采样数目完成时(1 ~ 1,000)
• 操作:停止采集、将波形保存到文件、保存屏幕图像、打印、触发输出脉冲、远程接口 SRQ、电子邮件通知和
• 重复:事件过程中重复操作(至 1,000,无穷大)
• 源:通道 1、通道 2、通道 3、通道 4
• 视频标准:NTSC、PAL
• 对比度和亮度:手动和自动
• 字段选择:奇数、偶数、交错
• 屏幕上图片的位置功率测量(选配):可选的 X 和 Y 位置、宽度和高度调整、开始行和像素以及线到线的偏移控制。

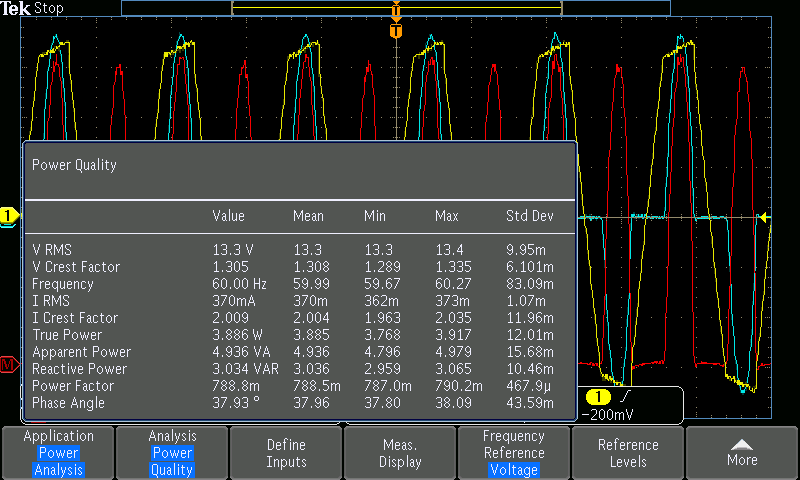

• 电源质量测量:VRMS、V 波峰因数、频率、IRMS、I 波峰因数、有效功率、视在功率、无效功率、功率因数、相位角。
• 功率损耗:Ton、Toff、传导、总损耗。
• 能量损耗:Ton、Toff、传导、总损耗。
• 谐波:THD-F、THD-R、RMS 测量。 谐波图形显示及表格显示。 按照 IEC61000-3-2 Class A 和 MIL-
• 波纹测量:V 波纹 和 I 波纹。
• 调制分析:+脉宽、-脉宽、周期、频率、+占空比和 -占空比调制类型的图形显示。
• 安全作业区:开关设备安全作业区测量的图形显示和模板测试。
• dV/dt 和 dI/dt 测量极限/模板测试(选配):转换速率光标测量
• 测试源:极限测试: Ch1 - Ch4 任一 或 R1 - R4 任一
• 模板创建:极限测试垂直公差 0 至 1 格,1 毫格增量;极限测试水平公差 0 至 500 毫格,1 毫格增量。
• 模板比例锁定到源关闭(模板不随着源通道设置的改变而缩放比例):锁定到源开启(模板随着源通道设置的改变而自动缩放比例)
• 测试标准运行时间最短持续时间(从 1 秒至 48 小时;无穷大)极限/模板测试(选配):最小波形数(从 1 至 1,000;无穷大)
• 违规门限:从 1 至 1,000;无穷大
• 测试失败时的操作:停止采集、将屏幕图像保存到文件、将波形保存到文件、打印屏幕图像、触发输出脉冲、设置远程接口
• 测试完成时的操作:辅助输出脉冲、设置远程接口 SRQ
• 结果显示:测试状态、总波形数、违规数、总测试数、失败测试数、持续时间、每个模板段的总命中数

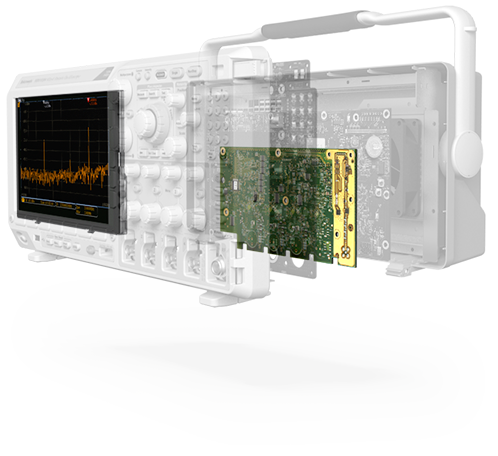

频谱分析仪
• 捕获带宽:MDO3012、MDO3014 型号: 100 MHz
MDO3102、MDO3104 型号: 1 GHz
• 频宽:MDO3012、MDO3014 型号: 9 kHz - 100 MHz
MDO3102、MDO3104 型号: 9 kHz - 1 GHz
• 解析带宽:20 Hz - 150 MHz,按 1-2-3-5 序列调节
• 参考电平:130 dBm 至 +20 dBm,步长 5 dBm
• 垂直刻度:1 dB/格至 20 dB/格,按 1-2-5 序列调节
• 垂直位置:100 格至 +100 格(以 dB 为单位显示)
• 垂直单位:dBm、dBmV、dBµW、dBmA、dBµA
• 显示平均噪声电平 (DANL) 9 kHz - 50 kHz:< -109 dBm/Hz(< -113 dBm/Hz 典型值)
• 显示平均噪声电平 (DANL) 50 kHz - 5 MHz:< -126 dBm/Hz(< -130 dBm/Hz 典型值)
• 显示平均噪声电平 (DANL) 5 MHz - 2 GHz:< -136 dBm/Hz(< -140 dBm/Hz 典型值)
• 显示平均噪声电平 (DANL) 2 GHz - 3 GHz:< -126 dBm/Hz(< -130 dBm/Hz 典型值)
频谱分析仪
• 二阶谐波失真 (>100 MHz):< -55 dBc(< -60 dBc 典型值)
• 三阶谐波失真 (>100 MHz):< -53 dBc(< -58 dBc 典型值)
• 二阶互调失真 (>15 MHz):< -55 dBc(< -60 dBc 典型值)
• 三阶互调失真 (>15 MHz):< -55 dBc(< -60 dBc 典型值)
• 剩余响应:< -78 dBm(≤ -15 dBm 参考电平,RF 输入端接 50 Ω 负载)
• 2.5 GHz 时:<-67 dBm
• 1.25 GHz 时:<-76 dBm
• 示波器通道对频谱分析仪的串 ≤800 MHz 输入频率:< -60 dB,相对于参考电平(典型值)
• >800 MHz - 2 GHz 输入频:< -40 dB,相对于参考电平(典型值)
• 相位噪声,1 GHz CW 10 kHz:< -81 dBc/Hz,< -85 dBc/Hz(典型值)
• 相位噪声,1 GHz CW 100 kHz:< -97 dBc/Hz,< -101 dBc/Hz(典型值)
• 相位噪声,1 GHz CW 1 MHz:< -118 dBc/Hz,< -122 dBc/Hz(典型值)
• 电平测量不确定度:参考电平 10 dBm 至 -15 dBm。 输入电平范围从参考电平到低于参考电平 40 dB。 技术数据不包括失
• 配误差。 18 °C - 28 °C:< ±1.2 dBm(< ±0.6 dBm典型值)
• 整个工作范围:< ±2.0 dBm
• 带有 TPA-N-PRE 预放时的电:将预放设置为“自动”, 将参考电平设置为 10 dBm 至 -40dBm。 输入电平范围从参考电平到低于参考电
• 平测量不确定度:平 30 dB。 技术数据不包括失配误差。
• 整个工作范围:< ±2.3 dBm,任一预放状态
• 频率测量精度:±(([参考频率误差] x [标记频率]) +(频宽/750 + 2))Hz;参考频率误差 = 10ppm (10 Hz/MHz)
• 平均连续功率:+20 dBm (0.1 W)
• 损坏前最大直流:±40 V DC
• 损坏前最大功率(脉冲):+45 dBm (32 W)(<10 µs 脉冲宽度,<1% 占空比,参考电平 ≥ +10 dBm)
连接 TPA-N-PRE 预放时的最
• 平均连续功率:+20 dBm (0.1 W)
• 损坏前最大直流:±20 V DC
• 损坏前最大功率(脉冲):+45 dBm (32 W)(<10 μs脉冲宽度,<1% 占空比,参考电平≥ +10 dBm)
• 频域光迹类型:正常、平均、最大保持、最小保持
• 检测方法:+峰值、-峰值、平均值、取样值
• 自动标记:基于用户可调门限和偏移值确定 1 到 11 个峰值
• 手动标记:两个手动标记,指明频率、幅度、噪声密度和相位噪声
• 标记读数:绝对值或相对值
• FFT 窗:FFT 窗 / 系数
• 平顶:3.77
任意函数发生器
• 波形:正弦波、方波、脉冲波、斜坡/三角波、直流、噪声、抽样信号(Sinc 函数)、高斯白噪声、洛伦兹曲线、
指数上升、指数下降、半正矢曲线、心电图和任意波形
• 频率范围:0.1 Hz 到 50 MHz
• 幅度范围:20 mVp-p 至 5 Vp-p,高阻;10 mVp-p 至 2.5 Vp-p,50 Ω
• 幅度平坦度(典型值):1 kHz 时为 ±0.5 dB(±1.5 dB,<20 mVp-p 幅度)
• 总谐波失真(典型值):1%,50 Ω
2%,幅度 < 50 mV 和频率 > 10 MHz
• 无杂散动态范围 (SFDR)(典型值):40 dBc (Vp-p ≥ 0.1 V);-30dBc (Vp-p ≤ 0.1 V),50 Ω 负载
• 频率范围:0.1 Hz 到 25 MHz
• 幅度范围:20 mVp-p 至 5 Vp-p,高阻;10 mVp-p 至 2.5 Vp-p,50 Ω
任意函数发生器
• 占空比:10% 至 90% 或 10 ns 的最小脉冲,以较大的周期为准
• 占空比分辨率:0.1%
• 最小脉冲宽度(典型值):10 ns
• 上升时间/下降时间(典型值):5 ns (10% - 90%)
• 脉冲宽度分辨率:100 ps
• 过冲(典型值):< 2%,信号步进大于 100 mV
• 非对称性:±1% ±5 ns,50% 占空比
• 抖动 (TIE RMS)(典型值):<500 ps
• 频率范围:0.1 Hz 至 500 kHz
• 幅度范围:20 mVp-p 至 5 Vp-p,高阻;10 mVp-p 至 2.5 Vp-p,50 Ω
• 可变对称性:0% 至 100%
• 官方型号:MDO3014、MDO3024、MDO3000、MDO3012、MDO3022、MDO3032、MDO3034、MDO3052、MDO3054、MDO3102、MDO3104、MDO310x、MDO305x、MDO303x
