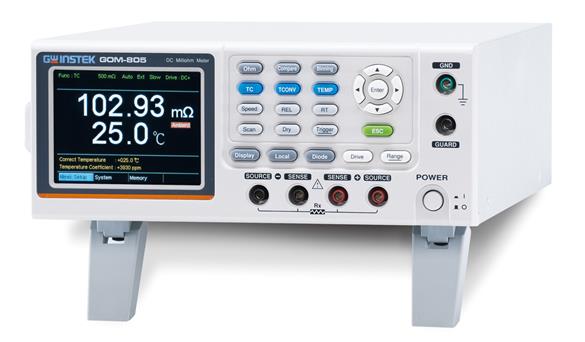

GOM-804-GOM-805 多功能仪器 是固纬电子（GW Instek）的多功能仪器。固纬电子推出全新一代的直流微欧姆计– GOM804/805，该欧姆计使用3.5吋TFT显示幕、最大50000 counts量测显示、每秒60笔的快速取样率、0.05%的量测准确度、四线式的量测方式、温度以及温度补偿量测功能，20组的面板设定记忆组；同时GOM-805还搭配多样化的驱动模式和干电路，以符合元件或材料在低电压或低功率的电阻量测之应用和需求。核心配置：快速测量 60 次/s。系列机型：型号 GOM-805 · 分辨率 5MΩ/0.1uΩ · 采样率 60次/s · 干电路测试 YES · 驱动模式 YES · 接口 USB/RS-232//GPIB；。
LCR-900 数字电桥 是固纬电子（GW Instek）的多功能仪器。LCR-916/915/914是一款智能，方便，功能齐全的双显示手持式LCR仪表。测试频率高达100kHz / 10kHz，为更广泛的元件测试提供了更大的灵活性.LCR-916/915/914使用双20,000/2000计数显示器。 20,000计数显示器用于显示电容，电感和电阻等主要参数以及直流电阻测量，2000次显示用于Q，D，ESR和RP测量等次要参数。核心配置：测试频率 100/120Hz/1/10/100kHz；量测参数 L,C,R,D,Q,ESR,θ,DCR。

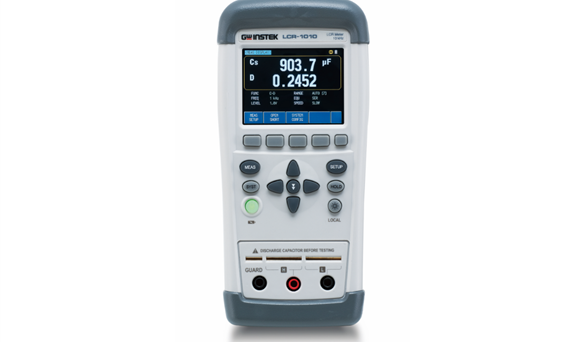

LCR-1000 数字电桥 是固纬电子（GW Instek）的多功能仪器。固纬电子推出全新 LCR-1000 系列，这是一款手持式LCR 表，具有自动实时测试功能。该系列采用TFT-LCD，提供 0.2% 的基本精度。用户可以选择使用按钮或触摸屏操作。该系列不仅测量精度高，使用更加便利。适用于精密测试，包括维修测试、零部件生产、学校/研究机构，甚至品质检测。 LCR-1000 系列包括 2个型号。核心配置：可选择的测试电平 AC 0.3V/0.7V/1Vrms和DC+/-1V；可选测量速度 快10次/秒,慢2.5次/秒。
同厂商产品
6220型直流电流源和6221型交流和直流电流源将易用性与极低的电流噪声相结合。在测试环境中，从研发到生产，尤其是在半导体、纳米技术和超导体行业，低电流源对于应用至关重要。6220型和6221型具有高精度源和内置控制功能，非常适合使用增量模式、脉冲测量和微分电导测量的霍尔测量、电阻测量等应用。
连接时，2182A型和6220或6221型可以如同一台仪器一样运行。2182A/622X组合是电阻测量、脉冲式I-V测量和微分电导测量的理想工具，比其他解决方案具有更显著的优势。2182A/622X组合也非常适合许多纳米技术应用，因为它测量电阻时可以不消耗被测器件(DUT)的太多功率，否则可能会导致…
当今的模拟和功率半导体技术（包括GaN和SiC）要求进行参数测试，以便最大限度提高测量性能、支持广泛的产品组合以及最大限度降低测试成本。40多年来，吉时利已经在关键应用中解决了这些问题以及其他重要挑战，这些应用包括工艺整合、工艺控制监控、生产芯片分类（例如，晶片验收或已知的良好芯片测试），以及可靠性…
Keithley PCT 参数曲线追踪仪配置|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
Keithley PCT参数波形记录仪
Keithley PCT 参数波形记录仪 是泰克（Tektronix）旗下产品。官方未发布该系列的独立数据表，指标以官方产品页与手册为准。
产品简介
开发和使用MOSFET、IGBT、二极管和其他大功率器件，需要全面的器件级检定，如击穿电压、通态电流和电容测量。 Keithley参数波形记录仪（代替原晶体管图示仪）支持所有的设备类型和测试参数。Keithley参数波形记录提供高功率同步电流电压曲线测试（IV曲线测试）、电容电压曲线测试（CV曲线测试）和高功率脉冲IV曲线测量。
关键参数（官方型号对照）
• 2600-PCT-1B：说明 低功率；高压模式 200 V/10 A；大电流模式 200 V/10 A
• 2600-PCT-2B：说明 高电流；高压模式 200 V/10 A；大电流模式 40 V/50 A
• 2600-PCT-3B：说明 高压；高压模式 3 kV/120 mA；大电流模式 200 V/10 A
• 2600-PCT-4B：说明 高电流和高电压；高压模式 3 kV/120 mA；大电流模式 40 V/50 A
产品型号
• 官方型号：2600-PCT-1B、2600-PCT-2B、2600-PCT-3B、2600-PCT-4B、PARAMETRIC-CURVE-TRACER-CONFIGURATIONS
资源下载
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
Keithley PCT参数波形记录仪 详细指标
Keithley PCT 参数波形记录仪 是泰克（Tektronix）旗下产品。官方未发布该系列的独立数据表，指标以官方产品页与手册为准。
以下为 Keithley PCT参数波形记录仪 的官方关键参数摘录（官方资料未提供可结构化的参数表，数据以表格/图形形式发布）。
官方资料要点
• Complete solutions engineered for optimum price and performance
• Field upgradable and reconfigurable - convert your PCT to a reliability or wafer sort tester
• Configurable power levels:
• From 200 V to 3 kV
• From 1 A to 100 A
• Wide dynamic range:
• From µV to kV
• From fA to 100 A
• Full range of capacitance-voltage (C-V) capability :
• From fF to µF
• Supports 2, 3, and 4 terminal devices
• Up to 3 kV DC bias
• High performance test fixture supports a range of package types
• Probe station interface supports most probe types including HV triax, SHV coax, standard triax,
• Power semiconductor device characterization and testing
• Characterization of GaN and SiC, LDMOS and other devices
• Reliability studies on power devices
• Incoming inspection and device qualification ===== 官方数据表 ===== Datasheet
• MOSFET
• Capacitor
• Resistor
• And many more… Measurements of key parameters, such as:
• Breakdown Voltage (Bvdss, Bvceo)
• On-State Current (Vdson, Vcesat, Vf)
• Drain/Collector Leakage (Idss, Ir/Icbo,Iceo)
• Gate/Base Leakage (Igss, Ib)
• Threshold or Cutoff voltage (Vth, Vf, Vbeon)
• Forward Transfer (yfs, Gfs, Hfe, gain)
• Capacitance (Ciss, Coss, Crss)
• And many more… ===== 官方数据表 ===== TEK.COM
型号与选件
• 官方型号：2600-PCT-1B、2600-PCT-2B、2600-PCT-3B、2600-PCT-4B、PARAMETRIC-CURVE-TRACER-CONFIGURATIONS
资料整理自官方文件：1KW-73925-1_2600-PCT-xB_Parametric_Curve_Tracer_Datasheet_062822.pdf
