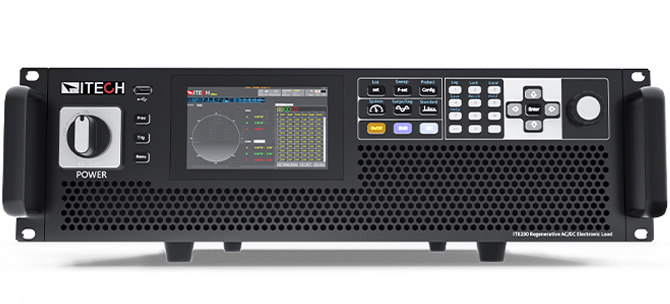

IT8200E系列展现了高效回馈式可编程交直流电子负载的先锋技术，能够无污染地将电能高效回馈至电网，既节能又环保。
同厂商产品
2380系列可编程直流电子负载是单输出独立负载，包括200W、250W和750W三个型号。2380系列具有多种操作模式，高达25kHz的动态循环，出色的电压/电流分辨率和回读精度，以及多种接口可供选择，很适合测试工作台电源。
EAElektro-Automatik台式可编程直流电子负载系列有台式和塔式两种外形，功率范围从400W至1500W。部分型号具有自动量程和内置函数发生器等高级功能。自动量程功能可在电压较低时自动调整为高电流，反之亦然，在各种电压/电流水平下都能保持全耗散功率。
EA-EL/ELR 0V至2000V 0A至510A 回馈式电子负载 0kW至15kW|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
EA-EL/ELR 电子负载
EA-EL/ELR 电子负载 是泰克（Tektronix）旗下产品。官方技术指标共 2 组、45 项，详见「详细指标」。
产品简介
EA 电子负载和回馈式电子负载可为您的应用带来各种功能和效率提升。回馈式负载可回收能源并将其反馈到电网中，效率超过 96%，同时还能降低热量、噪音和 HVAC 成本，具有成本效益并且对环境友好。真正的自动量程可在更广的电压和电流值范围内吸收最大功率，通过一套灵活可选的控制接口，您可以在几乎任何生产环境中实现计算机控制。

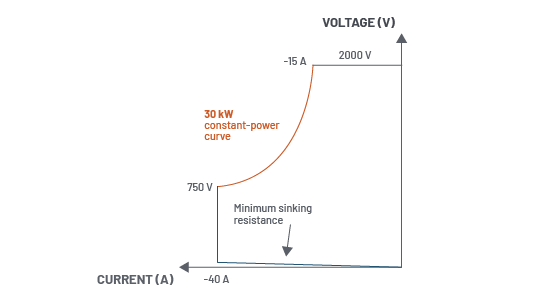

自动量程实现灵活性

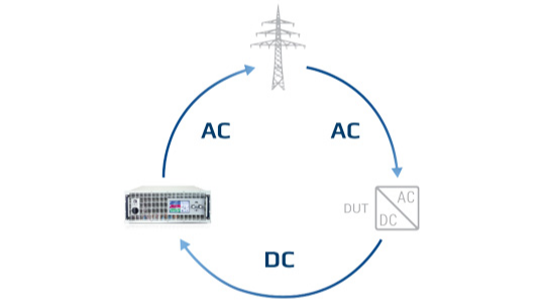

回馈将能量耗散转化为节能

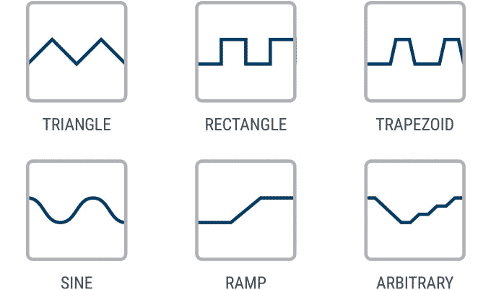

内置函数发生器可简化设置

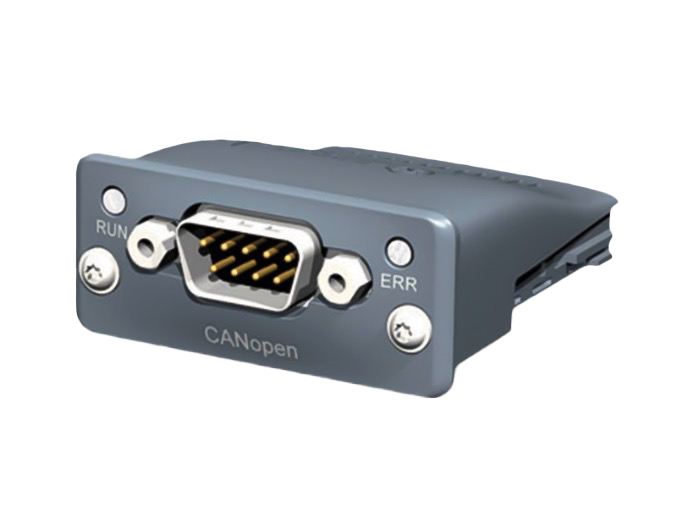

掌控您的控制方式
满足苛刻电源需求的工业系列

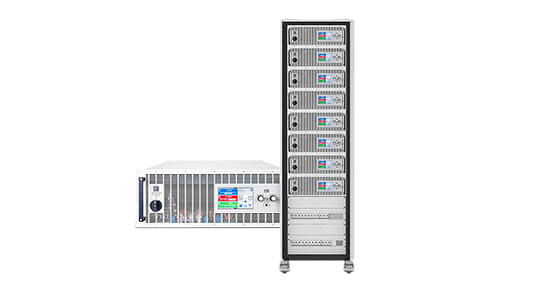

数据中心高动态测试系统

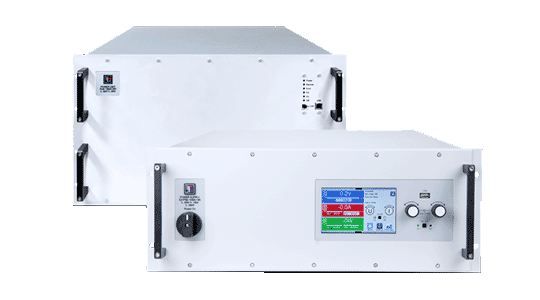

4U 和 6U 型号可选配水冷系统
关键参数（官方型号对照）
• EA ELR 10200 210 3U：功率 0–15 kW；电压 0–200 V；电流 0–210 A；列5 Get a quote
• EA ELR 10080 170 3U：功率 0–5 kW；电压 0–80 V；电流 0–170 A；列5 Get a quote
• EA ELR 10750 20 3U：功率 0–5 kW；电压 0–750 V；电流 0–20 A；列5 Get a quote
• EA ELR 10920 40 3U：功率 0–10 kW；电压 0–920 V；电流 0–40 A；列5 Get a quote
• EA ELR 11000 30 3U：功率 0–10 kW；电压 0–1000 V；电流 0–30 A；列5 Get a quote
• EA ELR 10200 70 3U：功率 0–5 kW；电压 0–200 V；电流 0–70 A；列5 Get a quote
• EA ELR 11500 20 3U：功率 0–10 kW；电压 0–1500 V；电流 0–20 A；列5 Get a quote
• EA ELR 10750 60 3U：功率 0–15 kW；电压 0–750 V；电流 0–60 A；列5 Get a quote
• EA ELR 10360 40 3U：功率 0–5 kW；电压 0–360 V；电流 0–40 A；列5 Get a quote
• EA ELR 10920 60 3U：功率 0–15 kW；电压 0–920 V；电流 0–60 A；列5 Get a quote
• EA ELR 10500 90 3U：功率 0–15 kW；电压 0–500 V；电流 0–90 A；列5 Get a quote
• EA ELR 10200 140 3U：功率 0–10 kW；电压 0–200 V；电流 0–140 A；列5 Get a quote
• EA ELR 10500 60 3U：功率 0–10 kW；电压 0–500 V；电流 0–60 A；列5 Get a quote
• EA ELR 10750 40 3U：功率 0–10 kW；电压 0–750 V；电流 0–40 A；列5 Get a quote
• EA ELR 10360 80 3U：功率 0–10 kW；电压 0–360 V；电流 0–80 A；列5 Get a quote
• EA ELR 11000 40 3U：功率 0–15 kW；电压 0–1000 V；电流 0–40 A；列5 Get a quote
• EA ELR 10360 120 3U：功率 0–15 kW；电压 0–360 V；电流 0–120 A；列5 Get a quote
• EA ELR 10920 20 3U：功率 0–5 kW；电压 0–920 V；电流 0–20 A；列5 Get a quote
• EA ELR 10500 30 3U：功率 0–5 kW；电压 0–500 V；电流 0–30 A；列5 Get a quote
• EA ELR 12000 20 3U：功率 0–15 kW；电压 0–2000 V；电流 0–20 A；列5 Get a quote
• EA ELR 10080 510 3U：功率 0–15 kW；电压 0–80 V；电流 0–510 A；列5 Get a quote
• EA ELR 11500 30 3U：功率 0–15 kW；电压 0–1500 V；电流 0–30 A；列5 Get a quote
• EA ELR 10080 340 3U：功率 0–10 kW；电压 0–80 V；电流 0–340 A；列5 Get a quote
核心参数
• 电压范围：0 - 920 V
• 电流范围：0 - 20 A
• 电源范围(0 - 3000 W)：0 - 5000 W
• 电阻范围：1.5 Ω - 3300 Ω
• 输入电容：120 μF
• 相位电流：Range 1: ≤27 A
• 标配：33200852
• 电源范围：0 - 10000 W
产品型号
• 官方型号：EA ELR 10200 210 3U、EA ELR 10080 170 3U、EA ELR 10750 20 3U、EA ELR 10920 40 3U、EA ELR 11000 30 3U、EA ELR 10200 70 3U、EA ELR 11500 20 3U、EA ELR 10750 60 3U、EA ELR 10360 40 3U、EA ELR 10920 60 3U、EA ELR 10500 90 3U、EA ELR 10200 140 3U、EA ELR 10500 60 3U、EA ELR 10750 40 3U、EA ELR 10360 80 3U、EA ELR 11000 40 3U、EA ELR 10360 120 3U、EA ELR 10920 20 3U、EA ELR 10500 30 3U、EA ELR 12000 20 3U、EA ELR 10080 510 3U、EA ELR 11500 30 3U、EA ELR 10080 340 3U、REGENERATIVE-ELECTRONIC-LOADS、US208V、33238828、33238829、33238830、33238831、33238832、33238852、33238833、33238834、33238835、33238836、33238837、33238853
资源下载
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
EA-EL/ELR 电子负载 详细指标
EA-EL/ELR 电子负载 是泰克（Tektronix）旗下产品。官方技术指标共 2 组、45 项，详见「详细指标」。
主要参数（官方型号对照）
• EA ELR 10200 210 3U：功率 0–15 kW；电压 0–200 V；电流 0–210 A；列5 Get a quote
• EA ELR 10080 170 3U：功率 0–5 kW；电压 0–80 V；电流 0–170 A；列5 Get a quote
• EA ELR 10750 20 3U：功率 0–5 kW；电压 0–750 V；电流 0–20 A；列5 Get a quote
• EA ELR 10920 40 3U：功率 0–10 kW；电压 0–920 V；电流 0–40 A；列5 Get a quote
• EA ELR 11000 30 3U：功率 0–10 kW；电压 0–1000 V；电流 0–30 A；列5 Get a quote
• EA ELR 10200 70 3U：功率 0–5 kW；电压 0–200 V；电流 0–70 A；列5 Get a quote
• EA ELR 11500 20 3U：功率 0–10 kW；电压 0–1500 V；电流 0–20 A；列5 Get a quote
• EA ELR 10750 60 3U：功率 0–15 kW；电压 0–750 V；电流 0–60 A；列5 Get a quote
• EA ELR 10360 40 3U：功率 0–5 kW；电压 0–360 V；电流 0–40 A；列5 Get a quote
• EA ELR 10920 60 3U：功率 0–15 kW；电压 0–920 V；电流 0–60 A；列5 Get a quote
• EA ELR 10500 90 3U：功率 0–15 kW；电压 0–500 V；电流 0–90 A；列5 Get a quote
• EA ELR 10200 140 3U：功率 0–10 kW；电压 0–200 V；电流 0–140 A；列5 Get a quote
• EA ELR 10500 60 3U：功率 0–10 kW；电压 0–500 V；电流 0–60 A；列5 Get a quote
• EA ELR 10750 40 3U：功率 0–10 kW；电压 0–750 V；电流 0–40 A；列5 Get a quote
• EA ELR 10360 80 3U：功率 0–10 kW；电压 0–360 V；电流 0–80 A；列5 Get a quote
• EA ELR 11000 40 3U：功率 0–15 kW；电压 0–1000 V；电流 0–40 A；列5 Get a quote
• EA ELR 10360 120 3U：功率 0–15 kW；电压 0–360 V；电流 0–120 A；列5 Get a quote
• EA ELR 10920 20 3U：功率 0–5 kW；电压 0–920 V；电流 0–20 A；列5 Get a quote
• EA ELR 10500 30 3U：功率 0–5 kW；电压 0–500 V；电流 0–30 A；列5 Get a quote
• EA ELR 12000 20 3U：功率 0–15 kW；电压 0–2000 V；电流 0–20 A；列5 Get a quote
• EA ELR 10080 510 3U：功率 0–15 kW；电压 0–80 V；电流 0–510 A；列5 Get a quote
• EA ELR 11500 30 3U：功率 0–15 kW；电压 0–1500 V；电流 0–30 A；列5 Get a quote
• EA ELR 10080 340 3U：功率 0–10 kW；电压 0–80 V；电流 0–340 A；列5 Get a quote
以下为 EA-EL/ELR 电子负载 的官方技术参数，共 2 个参数组、45 项。
参数名已按行业通用中文术语对应，数值与单位保留官方规格书原样。
技术指标
• 电压范围：0 - 920 V
• 电流范围：0 - 20 A
• 电源范围(0 - 3000 W)：0 - 5000 W
• 电阻范围：1.5 Ω - 3300 Ω
• 输入电容：120 μF
• 相位电流：Range 1: ≤27 A
• 相位电流：≤43 A
• 标配：33200852
• 电压范围：0 - 80 V ／ 0 -200 V ／ 0 - 360 V ／ 0 - 500 V ／ 0 - 750 V
• 电流范围：0 - 340 A ／ 0 - 140 A ／ 0 - 80 A ／ 0 - 60 A ／ 0 - 40 A
• 电源范围：0 - 10000 W
• 电阻范围：0.008 Ω - 13 Ω ／ 0.05 Ω - 80 Ω ／ 0.15 Ω - 260 Ω ／ 0.3 Ω - 500 Ω ／ 0.6 Ω - 1100 Ω
• 输入电容：15980 μF ／ 5040 μF ／ 787 μF ／ 360 μF
• 相位电流：Range 1: ≤26 A
• 范围：Range 2: ≤24 A
• 相位电流：≤43 A
• 标配：33200833 ／ 33200834 ／ 33200835 ／ 33200836 ／ 33200837
• 电压范围：0 - 920 V ／ 0 - 1000 V ／ 0 - 1500 V
• 电流范围：0 - 40 A ／ 0 - 30 A ／ 0 - 20 A
• 电源范围：0 - 10000 W
• 电阻范围：0.75 Ω - 1600 Ω ／ 1.2 Ω - 2000 Ω ／ 2.6 Ω - 4500 Ω
• 输入电容：240 μF ／ 197 μF ／ 90 μF
• 相位电流：Range 1: ≤26 A
• 范围：Range 2: ≤24 A
• 相位电流：≤43 A
• 标配：33200853 ／ 33200838 ／ 33200839
• 电压范围：0 - 80 V ／ 0 -200 V ／ 0 - 360 V ／ 0 - 500 V ／ 0 - 750 V
• 电流范围：0 - 510 A ／ 0 - 210 A ／ 0 - 120 A ／ 0 - 90 A ／ 0 - 60 A
• 电源范围：0 - 15000 W
• 电阻范围：0.006 Ω - 9 Ω ／ 0.03 Ω - 50 Ω ／ 0.1 Ω - 180 Ω ／ 0.2 Ω - 330 Ω ／ 0.4 Ω - 750 Ω
• 输入电容：23970 μF ／ 7560 μF ／ 1180 μF ／ 540 μF
• 相位电流：Range 1: ≤26 A
• 范围：Range 2: ≤24 A
• 相位电流：≤43 A
• 标配：33200820 ／ 33200821 ／ 33200822 ／ 33200823 ／ 33200824
• 电压范围：0 - 920 V ／ 0 - 1000 V ／ 0 - 1500 V ／ 0 - 2000 V
• 电流范围：0 - 60 A ／ 0 - 40 A ／ 0 - 30 A ／ 0 - 20 A
• 电源范围：0 - 15000 W
• 电阻范围：0.5 Ω - 1100 Ω ／ 0.8 Ω - 1300 Ω ／ 1.7 Ω - 3000 Ω ／ 3.5 Ω - 5300 Ω
• 输入电容：360 μF ／ 131 μF ／ 60 μF
• 相位电流：Range 1: ≤26 A
• 范围：Range 2: ≤24 A
• 相位电流：≤43 A
• 标配：33200854 ／ 33200825 ／ 33200826 ／ 33200827
技术规格
• 型号：P rof ib us
型号与选件
• 官方型号：EA ELR 10200 210 3U、EA ELR 10080 170 3U、EA ELR 10750 20 3U、EA ELR 10920 40 3U、EA ELR 11000 30 3U、EA ELR 10200 70 3U、EA ELR 11500 20 3U、EA ELR 10750 60 3U、EA ELR 10360 40 3U、EA ELR 10920 60 3U、EA ELR 10500 90 3U、EA ELR 10200 140 3U、EA ELR 10500 60 3U、EA ELR 10750 40 3U、EA ELR 10360 80 3U、EA ELR 11000 40 3U、EA ELR 10360 120 3U、EA ELR 10920 20 3U、EA ELR 10500 30 3U、EA ELR 12000 20 3U、EA ELR 10080 510 3U、EA ELR 11500 30 3U、EA ELR 10080 340 3U、REGENERATIVE-ELECTRONIC-LOADS、US208V、33238828、33238829、33238830、33238831、33238832、33238852、33238833、33238834、33238835、33238836、33238837、33238853
指标整理自官方文件：datasheet_elr_10000_3u_15kw_en.pdf
