泰克 · Tektronix
RSA600 系列实时频谱分析仪
RSA600 系列实时频谱分析仪 是泰克（Tektronix）旗下产品。官方标称频率范围 RSA603A：9 kHz~3 GHz。官方技术指标共 44 组、251 项，详见「详细指标」。
产品简介

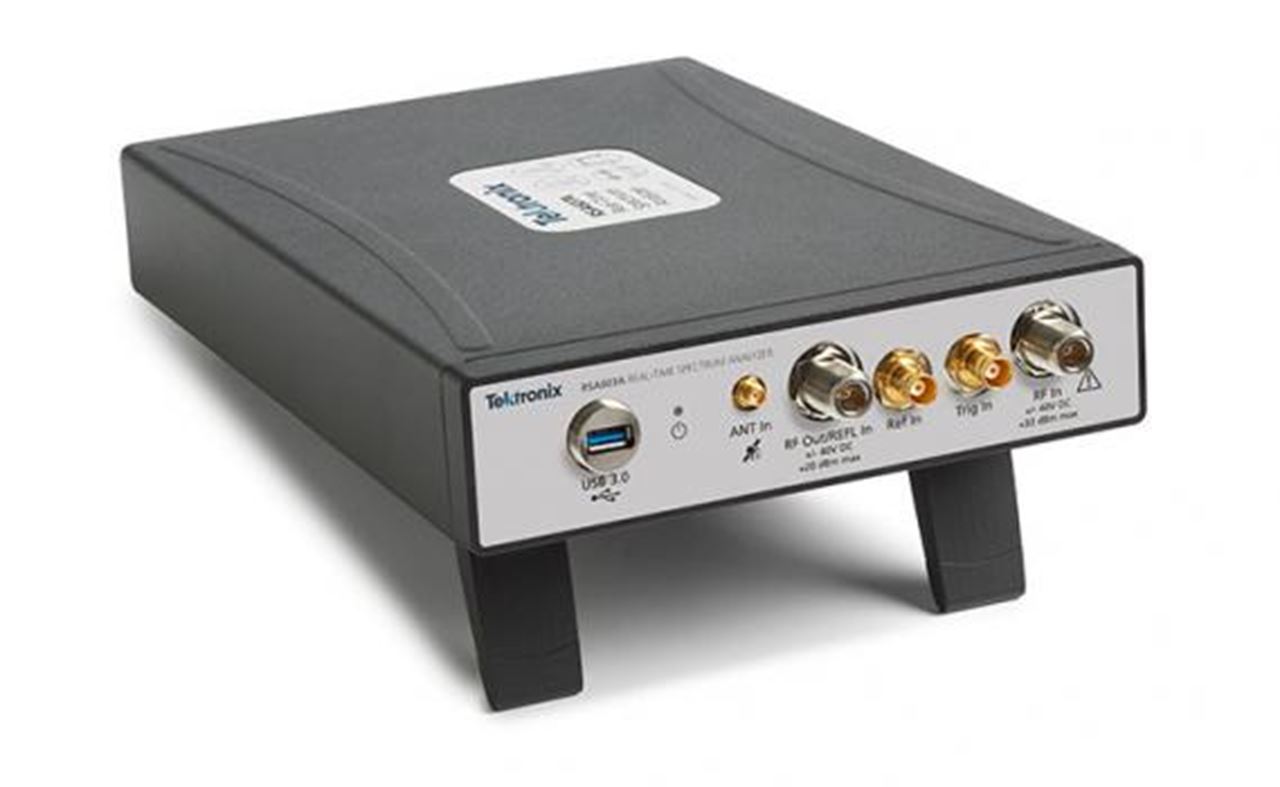

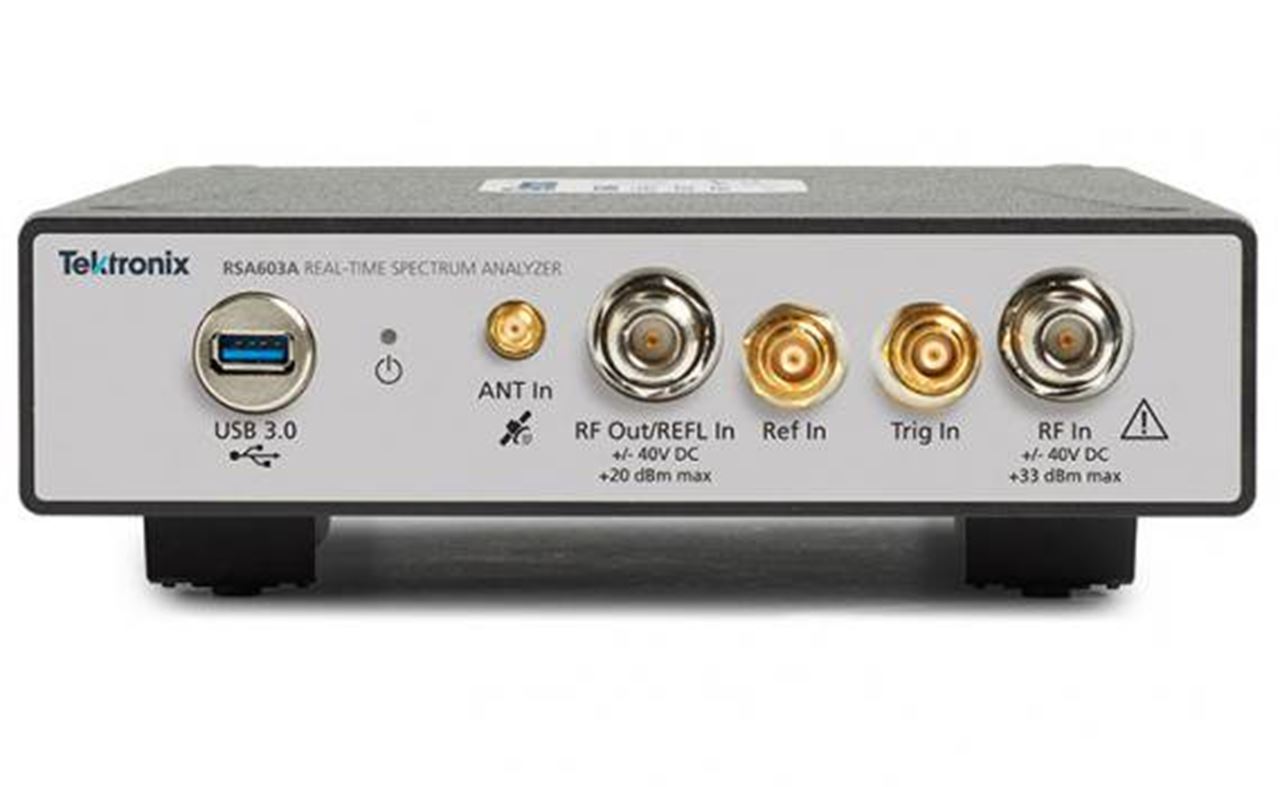

RSA600 系列实时频谱分析仪
借助精准的 RSA603A 和 RSA607A USB 频谱分析仪，您可以直观地了解您的设备或组件的特性，这些分析仪具有可协助完成无线集成、 EMI 和 IoT 项目的功能。 查看所有频谱/信号分析仪
通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。 DPX 视频 DPX 入门手册 DPX 如何让 TransSiP, Inc. 拥有
RSA 系列由 SignalVu-PC 矢量信号分析软件 提供支持，该软件提供： 观看高级触发器演示 SignalVu-PC 前十大功能 下载试用版
RSA600 体积轻巧，可以放在您的工作台上、实验室中或并排堆叠在机架上。通过 USB 3.0 将高达 40 MHz 的数据连续流式传输至您自己的 Intel i5 或 i7 PC、笔记本电脑或平板电脑，并解锁最新 PC 处理功能、便捷的文件共享、SignalVu-PC 矢量信号分析 (VSA) 软件以及用于构建基于 IQ 的自定义应用程序的 Windows 或 Linux API。选择显示器和 PC。在需要或选择时进行升级。
通过连接至同一台 PC 的多台仪器，可轻松采集、分析并可视化多个频率上的射频事件。
关键参数（官方型号对照）
• RSA603A：频率范围 9 kHz-3.0 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 100 μs；无杂散动态范围（典型值） 70 dBc
• RSA607A：频率范围 9 kHz-7.5 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 100 μs；无杂散动态范围（典型值） 70 dBc
核心参数
• 频率范围 RSA603A：9 kHz ~ 3 GHz
• 频率范围 RSA607A：9 kHz ~ 7.5 GHz
• IF带宽：40 MHz.
• 频率分辨率：100 Hz
• 最大输出功率：3 dBm,10 MHz 至 7.5 GHz
• 输出电平精度：± 1.5 dB，10 MHz 至 7.5 GHz ／ ，-20 dBm 输出电平
• 最大 DC 电压：±40 V（RF 输入）
• 涌入电流：2 A peak 最大值, 25 °C (77 °F) ／ 时, ≤ 5 ／ 次开关机, 产品关闭至少 ／ 30秒后。
功能与特点
• 高级测量与调试功能，包括支持从脉冲发射器中捕获选择性脉冲的先进触发技术，以及可在设备故障排查期间快速捕捉隐匿或突发瞬态信号的能力。
• 能够控制多台连接至同一 PC 的 RSA 设备，以同步测量不同频率的并发事件，例如谐波和带外发射。
• 提供广泛的附加功能包，涵盖常见的无线标准、频谱管理、脉冲测量等。
• RSA600 频谱分析仪的专有 DPX 技术在便携、小巧且易用软件界面中实现准确、实时测量。
• RSA600 频谱分析仪采集范围高达 7.5 GHz，支持 40 MHz 带宽捕获
• 免费的基本版提供 17 种信号分析和实时频谱分析测量
• 超过 15 种高级测量的付费附加选项，包括 WLAN 测试、P25 一致性测试、脉冲分析、调制分析等
• 9 kHz 至 3.0/7.5 GHz 频率范围满足各种分析需求
• 40 MHz 采集带宽支持实时分析，捕获瞬态信号，进行矢 量分析
• 3 GHz 以下时 0.2 dB 幅度精度（95% 置信度）

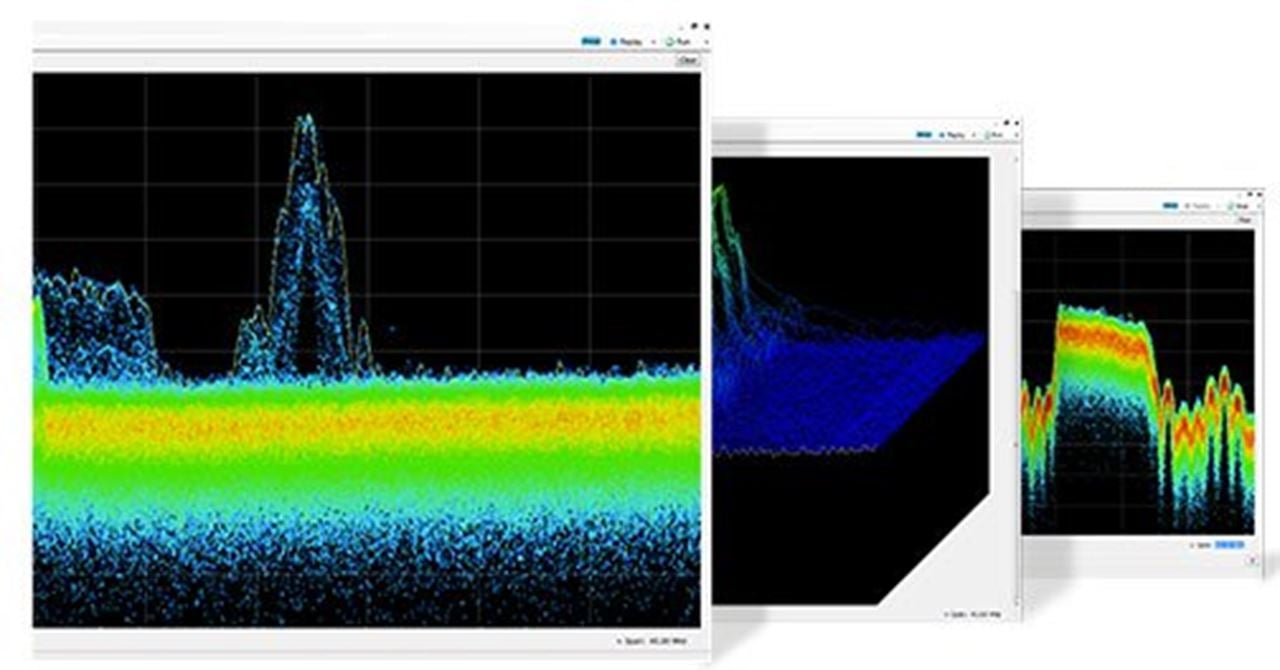

使用实时 DPX® 技术查看无形的内容。
超过 20 个附加功能包。蓝牙 5 和脉冲信号分析都只是入门级功能。

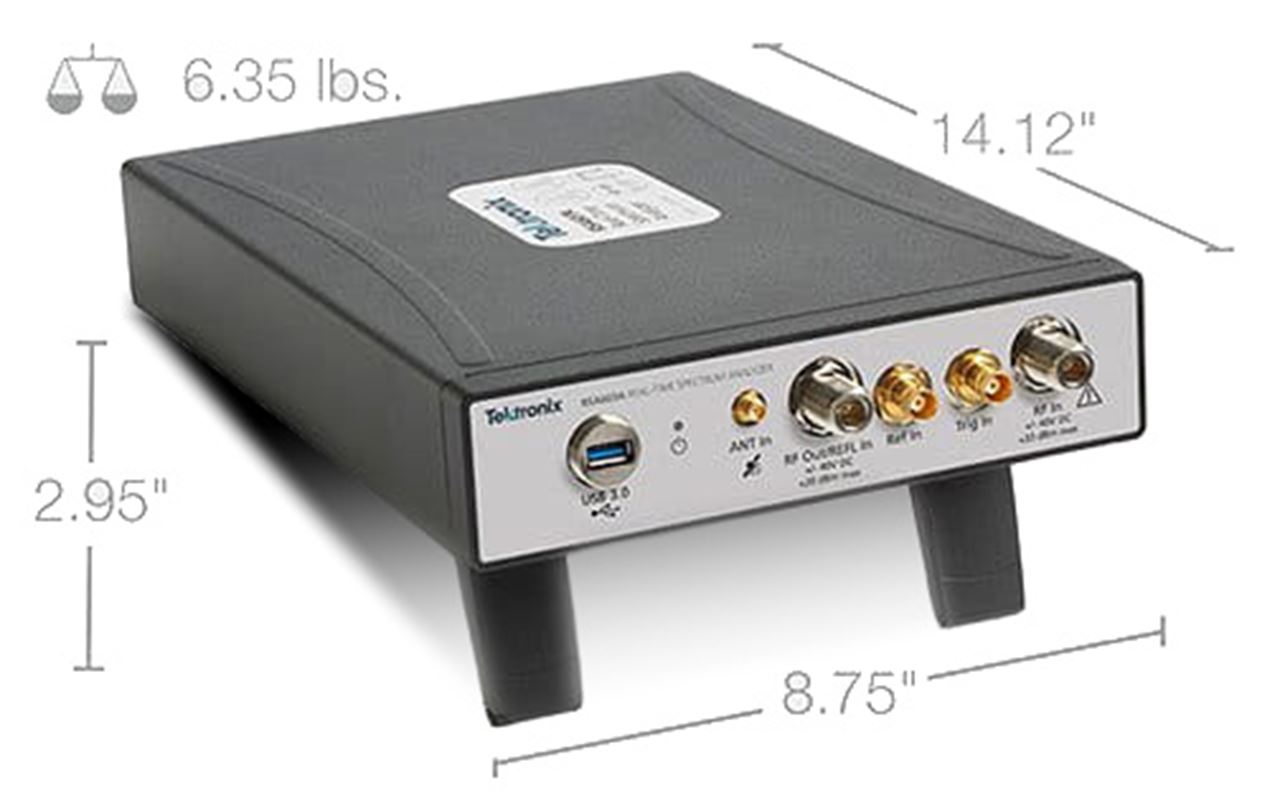

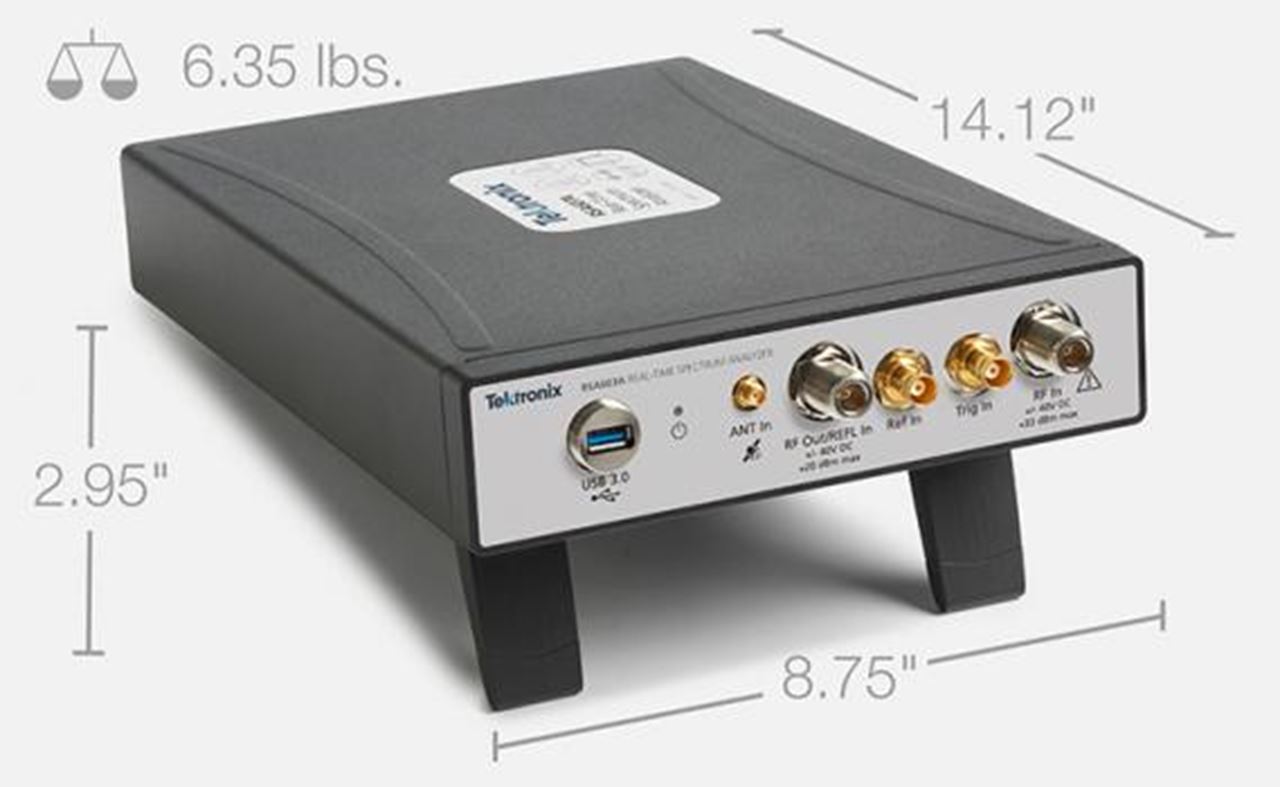

无比轻巧的体积。 无限灵活性。

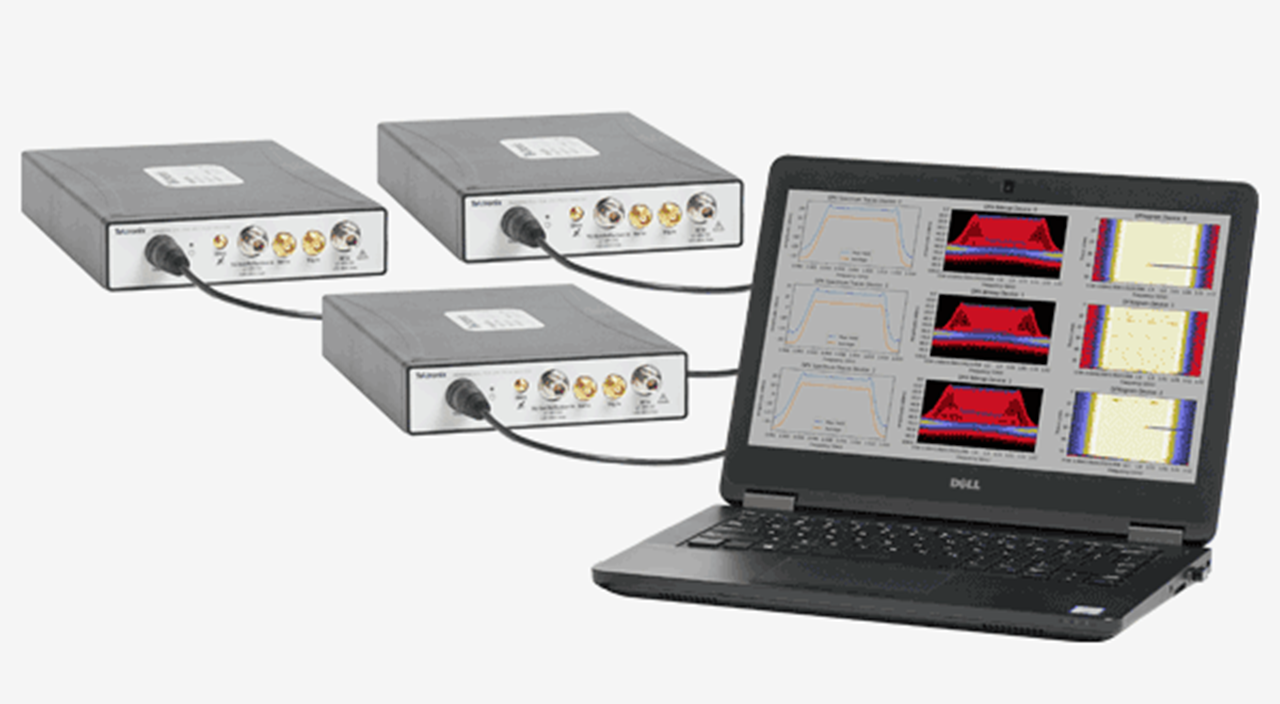

多通道同步采集

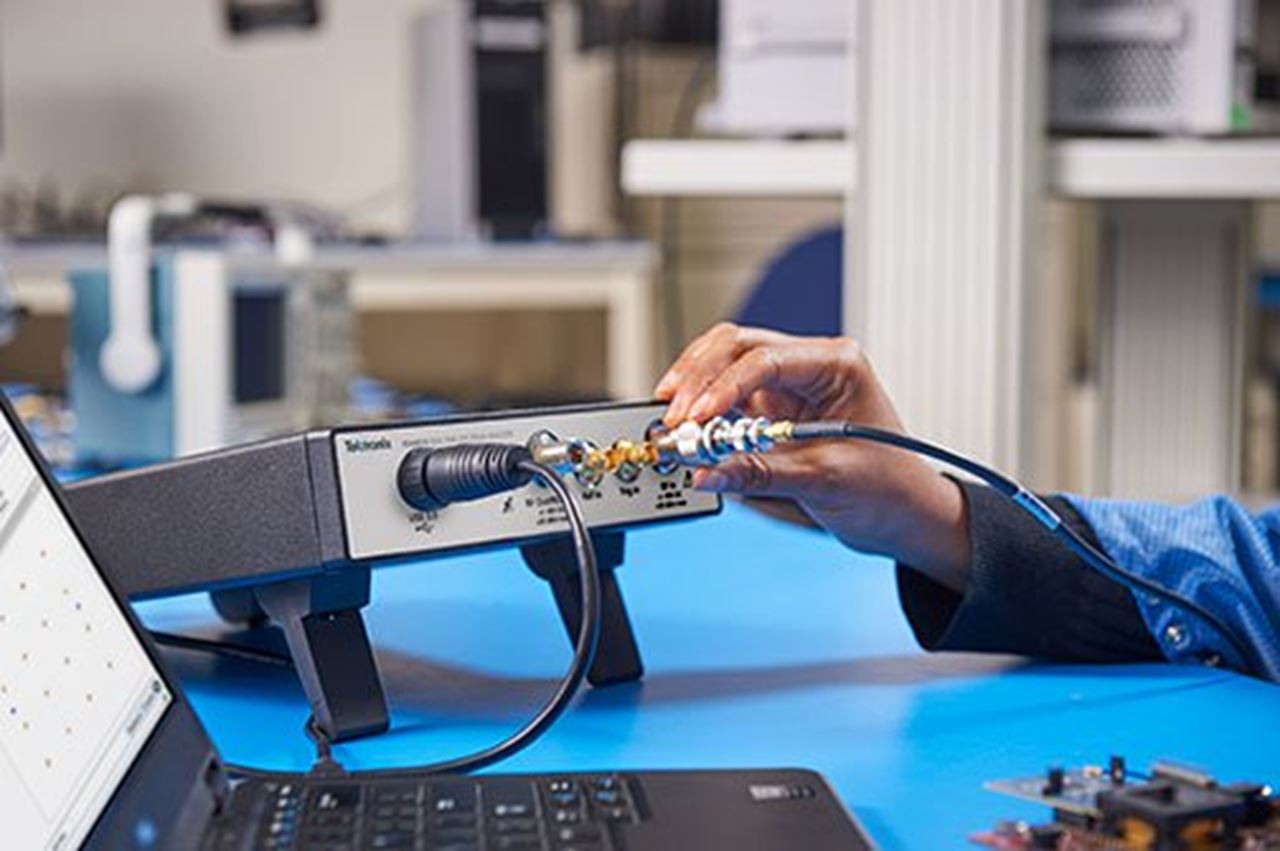

WLAN、蓝牙、LTE 等无线发射机设计的信号质量验证。
频谱监测和干扰搜寻

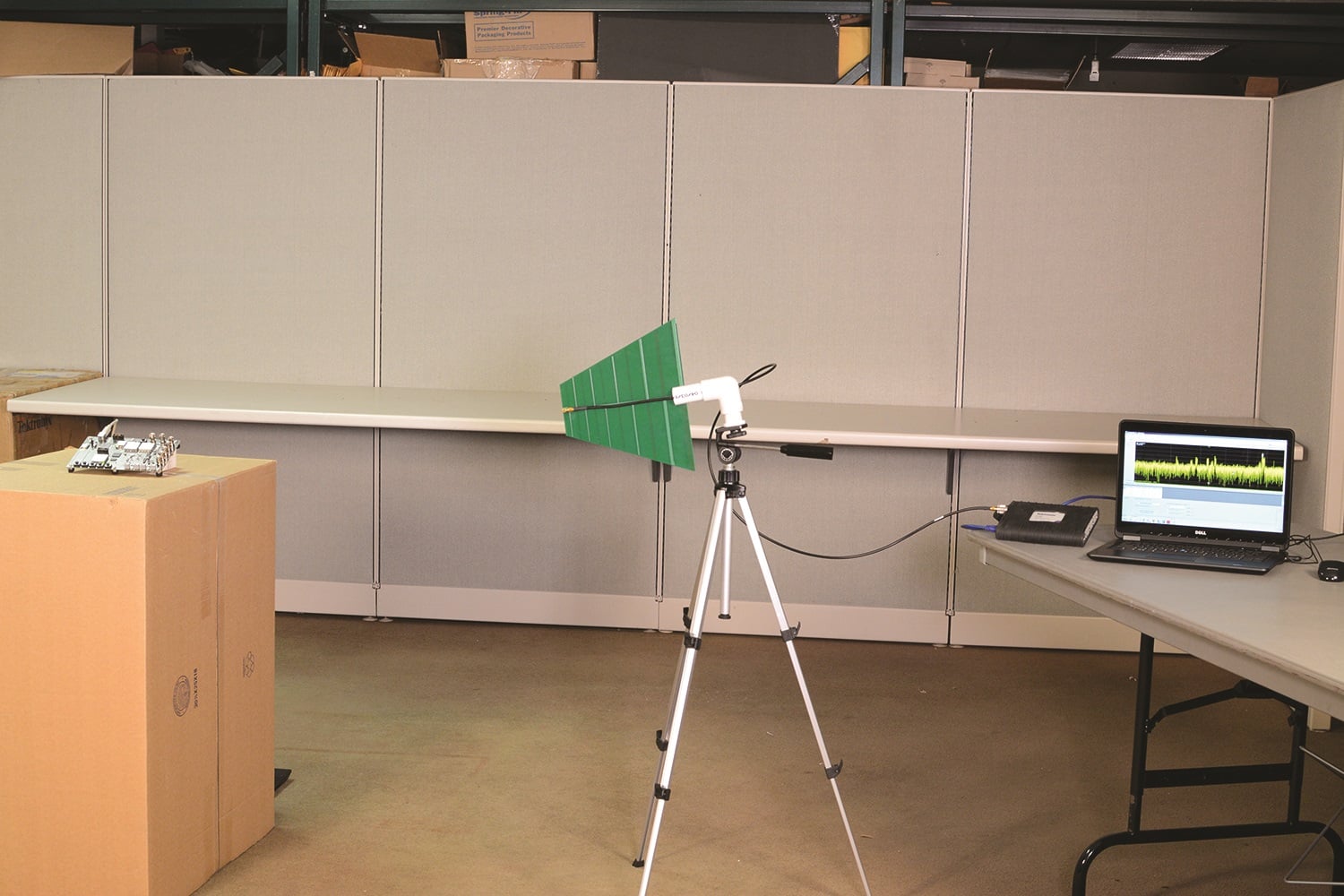

EMI/EMC 预一致性测试

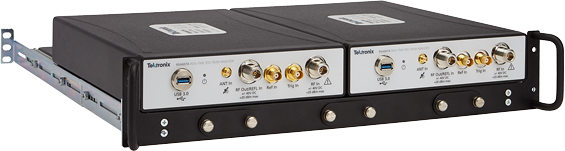

降低生产成本，缩短测试时间并提高测试灵活性
提高学生的学习效果

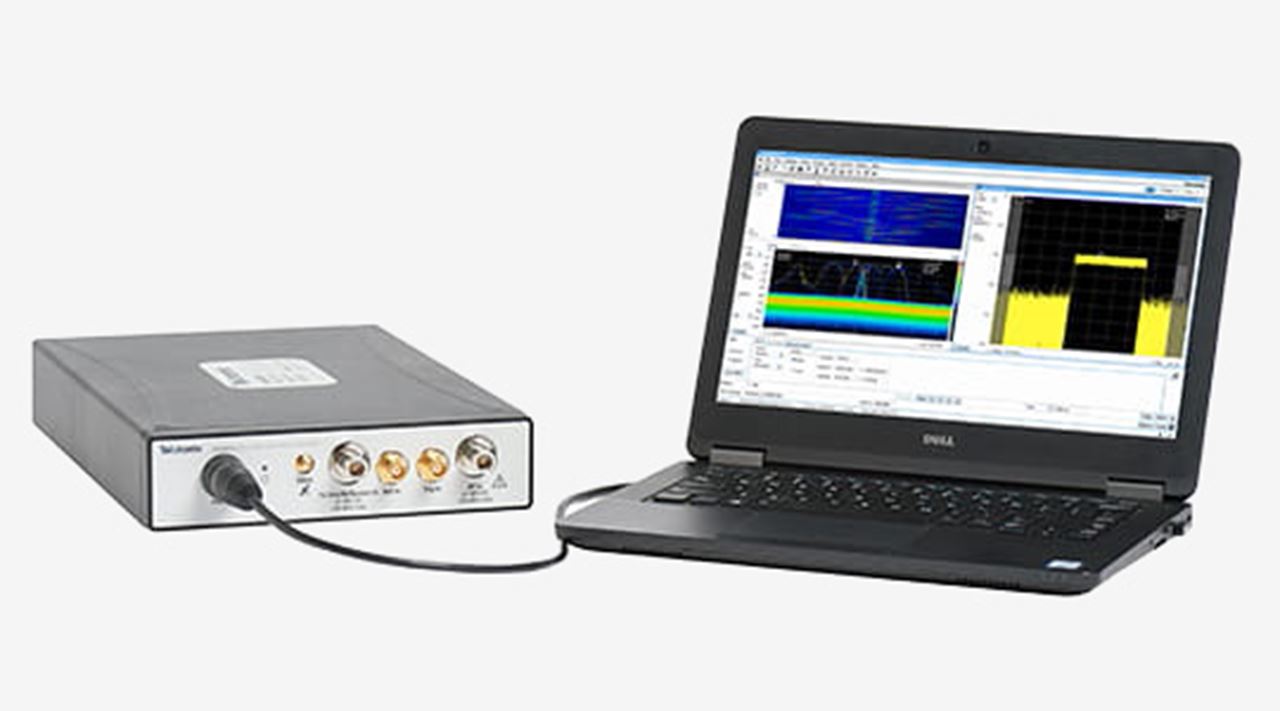

SignalVu-PC 软件为 RSA600A 带来了台式和现场功能
产品型号
• 官方型号：RSA603A、RSA607A、RSA600
资源下载
详细指标请见 RSA600 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
RSA600 系列实时频谱分析仪 详细指标
RSA600 系列实时频谱分析仪 是泰克（Tektronix）旗下产品。官方标称频率范围 RSA603A：9 kHz~3 GHz。官方技术指标共 44 组、251 项，详见「详细指标」。
主要参数（官方型号对照）
• RSA603A：频率范围 9 kHz-3.0 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 100 μs；无杂散动态范围（典型值） 70 dBc
• RSA607A：频率范围 9 kHz-7.5 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 100 μs；无杂散动态范围（典型值） 70 dBc
以下为 RSA600 系列实时频谱分析仪 的官方技术参数，共 44 个参数组、251 项。
参数名以行业通用中文术语为主（其中 70 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围 RSA603A：9 kHz ~ 3 GHz
• 频率范围 RSA607A：9 kHz ~ 7.5 GHz
• 频率标记读数精度：±(RE × MF + 0.001 × 频宽) Hz
MF: 标记频率 [Hz]
• 基准频率精度 校准时初始精度 (预热 30 分：±1 x 10-6
• 累积误差(初始精度 + 温度 +：3 x 10-6 (1年)
• 温度漂移：±0.9 x 10-6（-10 至 60 °C）
• 外部参考输入：BNC 连接器, 50 Ω ／ 标称值
• 外部基准输入频率：1 ~ 20 MHz每 1 MHz，外加: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz ／ 和 19.6608
技术规格
• 外部基准输入范围：± 5 ppm
• 外部基准输入电平：10 至 +10 dBm
• 锁定到 GNSS 时的精度：2 ／ ±0.025 ppm3
• 精度：2，4 ／ ±0.025 ppm5±0.08 ppm6
• RF 输入阻抗：50 Ω
• RF VSWR（RF 衰减 = 20：< 1.2（10 MHz ／ 至 3 GHz）
• 最大 DC 电压：±40 V（RF 输入）
• 最大安全输入功率：+33 dBm（RF 输入，10 MHz 至 7.5 GHz ／ ，RF 衰减 ≥ ／ 20 dB）
• 最大安全输入功率（前置放：+33 dBm（RF 输入，10 MHz 至 7.5 GHz ／ ，RF 衰减 ≥ ／ 20 dB）
• 大器开）：+13 dBm（RF 输入，9 kHz 至 10 MHz ／ ，RF ／ 衰减 ≥ 20 dB）
• 最大可测量输入功率：+30 dBm（RF 输入，≥10 MHz 至 Fmax ／ ，RF A ／ TT 自动）
• 输入 RF衰减器：0 dB ~ 51 dB (1 dB步进)
• 值：7 ／ 24.7 GHz/sec (RBW = 100 kHz)
5 适用于培训后在低于 3 °C 环境温度变化下
• 7 使用搭载 Intel® Core™ i5-5300U 2.3GHz 处理器、8GB：内存、256GB 固态硬盘、Windows ／ ® 7 Pro 操作系统、功率管理设置成“High Performance”的 Panasonic
• 通过 API 调节阶跃时间：2.5 ms
幅度和 RF
• 参考电平设置范围：170 dBm 至 +40 dBm ／ ，0.1 dB 步长（标准 RF 输入）
• 中心频率范围：18 ⁰C 至 28 ⁰C
• > 3 至 7.5 GHz：±1.5 dB
• 所有中心频率时的幅度精度：中心频率范围 ／ 18
• > 3 至 7.5 GHz：±1.75 dB
• 前置放大器增益：27 dB，2 GHz
通道响应（幅度和相位偏差），典型值
• 特性：描述
• 测量中心频率：频宽 ／ 幅度平坦度，典型值 ／ 幅度平坦度，RMS，典 ／ 相位线性度，
• 型值：RMS，典型值
• >40 MHz 至 4.0：≤20 MHz ／ ±0.10 dB ／ 0.08 dB ／ 0.3°
• GHz >4 GHz 至 7.5：≤20 MHz ／ ±0.35 dB ／ 0.20 dB ／ 0.7°
• GHz >40 MHz 至 4：≤40 MHz ／ ±0.15 dB ／ 0.08 dB ／ 0.6°
• GHz >4 GHz 至 7.5：≤40 MHz ／ ±0.40 dB ／ 0.20 dB ／ 1.0°
• 通道响应（幅度平坦度）：对于这些规格，请使用适用于最大 CW 幅度检验精度的平顶窗口，其中 RF 衰减器设置为 10 dB。这些技术
数据适用于表的最后列出的测试中心频率
• 特性：描述
幅度平坦度
• 频宽 ≤20 MHz：±0.5 dB
• 频宽 ≤40 MHz：±0.5 dB
• 测试中心频率 (MHz)：21、30、500 ／ 、1000、1500、2000、2500、3000 ／ 、3500、3950、4050、
• 触发电平(Schmitt：触发):
• 正向阈值电压: 最小：1.6 V, 最大 ／ 2.1 V
• 负向阈值电压: 最小：1.0 V, 最大 ／ 1.35 V
• 阻抗：10 k：欧姆, 使用肖特基钳 ／ 0 V, +3.4 V
• 外部触发定时不确定度：>20 MHz 至 40 MHz ／ 采集带宽: ±250 ns
类型：上升沿或下降沿
• 功率触发位置定时不确定度：>20 MHz 至 40 MHz ／ 采集带宽: ±250 ns
• 功率触发电平精度：±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。
噪声和失真
• 三阶互调截获 (T：OI) ／ +12 dBm @ 2.130 GHz
• 三阶互调截获 (T：OI)，
• 三阶互调制失真：74 dBc @ 2.130 GHz
• 三阶互调制失真 < -80 dBc（25 MHz：至 3 GHz）
• 三阶互调制失真 < -80 dBc（3 GHz：至 4 GHz）
• 三阶互调制失真 < -70 dBc（4 GHz：至 6 GHz, RSA607A）
• 三阶互调制失真 < -70 dBc（6 GHz：至 7.5 GHz, RSA607A）
• 三阶互调制失真 < -80 dBc（25 MHz：至 3 GHz）
• 三阶互调制失真 < -80 dBc（3 GHz：至 4 GHz）
• 三阶互调制失真 < -70 dBc（4 GHz：至 6 GHz, RSA607A）
• 三阶互调制失真 < -70 dBc（6 GHz：至 7.5 GHz, RSA607A）
• 二阶谐波失真：< -75 dBc（40 MHz ／ 至 1.5 GHz）
• 二阶谐波失真截获 (SHI)：+35 dBm（40 MHz ／ 至 1.5 GHz），输入频率
• 显示的平均噪声电平 (DANL)：（归一化到 1 Hz RBW，使用对数平均检测器）
• 对于 RSA603A 和 RSA607A：：
• 频率范围：前置放大器开 ／ 前置放大器开，典型值 ／ 前置放大器关，典型值
• 500 kHz 至 1 MHz：138 dBm/Hz ／ 145 dBm/Hz ／ 130 dBm/Hz
• 频率范围：前置放大器开 ／ 前置放大器开，典型值 ／ 前置放大器关，典型值
• 1 MHz 至 25 MHz：153 dBm/Hz ／ 158 dBm/Hz ／ 130 dBm/Hz
• >25 MHz 至 1 GHz：161 dBm/Hz ／ 164 dBm/Hz ／ 141 dBm/Hz
• >1 GHz 至 2 GHz：159 dBm/Hz ／ 162 dBm/Hz ／ 141 dBm/Hz
• >2 GHz 至 3 GHz：156 dBm/Hz ／ 159 dBm/Hz ／ 138 dBm/Hz
技术规格
• 型值）型值）：型值） ／ (RSA607A)（典 ／ 值）
10 kHz 至 10 MHz 积分
• 杂散响应 残余杂散响应（基准 = -30：<-75 dBm（500 kHz ／ 至 60 MHz），典型值
• 无杂散响应及信号（图像抑制）：< -65 dBc（10 kHz ／ 至 < 3 GHz，基准 = -30 dBm，衰减 = 10 dB，RF 输入电平 = -30 dBm，RBW = 10 Hz）
• 信号在 CF 时的杂散响应：偏移 ≥ 1 MHz
• 频率：频宽 ≤ 40 MHz，扫频频宽 40 MHz
• 信号在 CF 时的杂散响应：（100 kHz ／ ≤ 偏置 <1 MHz ／ ，频宽 = 2 MHz）：
• 频率：典型值
• 1 MHz - 25 MHz（LF 频段）：73 dBc
• 信号在 IF 一半时的杂散响应：10
• 信号频率 = 2310 MHz：，RF ／ 输入电平 = -30 dBm
衰减器 = 10 dB
• IF带宽：40 MHz.
• A/D 转换器：14位, 1 ／ 12 Ms/s。
• ACLR（适用于 3GPP 下行链：57 dB（邻道）
• 格式：GPS/GLONASS/北斗
• GPS 天线功率：3 V, 最大 ／ 100 mA
• 水平位置精度：GPS: 2.6 m
技术规格
• GPS + 北斗: 2.6 m 测试条件: 24跟踪发生器（选项 04）跟踪发生器（选项 04）：小时静态, -130 dBm, ／ 全部功率
• 频率范围：反射 ／ 9 kHz - 3.0 GHz (RSA603A)
• 传输：10 MHz - 3 GHz (RSA603)
• Performance”的 Panasonic Toughpad FZ-G：测得。传输增益只在屏幕上显示为测量数据。
• 频率分辨率：100 Hz
• TG 输出连接器：N 型
• 驻波比：< 1.9:1，10 MHz ／ 至 7.5 GHz，-20 dBm 输出电平
• 最大输出功率：3 dBm,10 MHz 至 7.5 GHz
• 输出功率电平设置范围：40 dB，10 MHz ／ 至 7.5 GHz
• 输出功率电平步长：1 dB，10 MHz 至 7.5 GHz
• 输出功率电平步长精度：± 0.5 dB
• 输出电平精度：± 1.5 dB，10 MHz 至 7.5 GHz ／ ，-20 dBm 输出电平
• 谐波：< -22 dBc，≥20 MHz
• 非谐波杂散信号：< -30 dBc；来自 TG ／ 输出频率的杂散信号 < 2 GHz
• 无损坏的反向功率：40 Vdc，+20 dBm RF
SignalVu-PC 标准测量和性能
• 最大频宽：40 MHz 实时
9 kHz - 3 GHz 扫描
• 最长采集时间：2.0 s
• 最小 IQ 分辨率：17.9 ns（采集带宽 = 40 MHz ／ ）
• 调谐：为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。
移动无线电、寻呼机、其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax
• 频谱处理速率（RBW = 自动，轨迹长度 801）：≤10,000 频谱/秒
• DPX 位图分辨率：201 像素垂直 x 801 ／ 像素水平
• DPX 频谱图最小时间分辨：1 ms
• 率 11：每秒 ≤ 10,000 个（与频宽无关）
• 标记信息：幅度、频率、信号密度
• 100% 检测概率 (POI) 最短硬盘）盘）：100% POI 最短信号持续时间 ／ 测试控制器
• 11 由于在 Microsoft Windows：™ 操作系统下运行的程序执行时间不确定，在主机 PC 因其他处理任务而负载过重时，可能满足不了这一指标。
• 100% POI 最短信号持续时间8GB RAM，750GB 硬盘）8GB RAM，750GB 硬盘）：测试控制器
• 频宽范围（连续处理）：1 kHz 至 40 MHz
• 频宽范围（扫描）：直到仪器的最大频率范围
• 每步驻留时间：5 ms 至 100 s
• 轨迹处理：颜色等级位图、+峰值、-峰值、平均值
• 轨迹长度：801、2401、4001 ／ 、10401
• RBW 范围：1 kHz 至 4.99 MHz
• 轨迹检测：+峰值、-峰值、平均值 (V ／ RMS)
• 轨迹长度、内存深度2401（20,000 条轨迹）4001（12,000 条轨迹）：801（60,000 条轨迹）
• 每条线的时间分辨率：1 ms 至 6400 s ／ ，用户可以选择
• 轨迹：三条谱线 + 1 条数学谱线 + 1 ／ 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示
• 轨迹函数：正常、平均值 (VRMS)、最大保持、最小保持、对数平均
• 检波器：平均值 (VRMS), 平均值 (对数), CISPR ／ 峰值, +峰值, 仅频谱样点 -峰值; 在启用选项 SVQP 时，CISPR 准峰值和
• 频谱轨迹长度：801、2401 ／ 、4001、8001、10401、16001 ／ 、32001 和 64001 个点
• RBW 范围：1.18 Hz 至 8 MHz ／ ，用于频谱显示
• AM 解调精度典型值：±2%
• 0 dBm 中心输入、载波频率 1 GHz、1 kHz/5 kHz：输入/调制频率、10% 至 60% 调制深度
0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto
• 信号强度指示灯：位于显示画面右侧
• 测量带宽：高达 40 MHz、取决于频宽和 RBW 设置
• 音调类型：可变频率，基于收到的信号强度
技术规格
• 使用搭载 Intel：® Core™ i5-5300U 2.3 GHz 处理器、8 GB 内存、256 GB 固态硬盘、Windows ／ ® 7 Pro 操作系统的
Panasonic Toughpad FZ-G1 测得
• 通过 API 调节阶跃时间：1 ms
• AM/FM/PM 和直接音频测量 (SV：Axx-SVPC)
• 载波频率范围（用于调制和音频测量）：（1/2 × 音频分析带宽）至最大输入频率
• 最大音频频宽：10 MHz
• FM 测量（调制指数：载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD ／ 、调制
• AM 测量：载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD ／ 、调制失真、信噪
• PM 测量：载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD ／ 、调制
• 音频滤波器：低通, kHz: 0.3、3、15 ／ 、30、80、300 及用户输入，最高 0.9 × 音频带宽
• 去加重(μs): 25、50、75、750：及用户输入
• 值：条件
AM 深度：50%
• 载波功率精度：参阅仪器的幅度精度
• 载频精度：± 0.5 Hz +（发射 ／ 参阅仪器的频率 ／ ± 0.2 Hz +（发射 ／ FM偏差: 1 kHz /10
• 机频率 × 基准频：精度 ／ 机频率 × 基准频 ／ kHz
• 调制深度精度：不适用 ／ ± 0.2%+（0.01 * 实 ／ 速率: 1 kHz ~
• 测值）：100kHz
• 偏差精度：±（1% ×（速率 + ／ 不适用 ／ ± 100% *（0.01 +FM速率: 1 kHz ~ 1
• 偏差）+ 50 Hz）MHz））：（实测速率/1 ／ MHz
• 比率精度：± 0.2 Hz ／ FM偏差: 1 kHz ~
• 残余 THD：0.10% ／ 0.13% ／ 0.1% ／ FM偏差: 5 kHz
技术规格
• 残余 SINAD：43 dB ／ 58 dB ／ 40 dB ／ FM 偏差 5 kHz
厚：50%
• 测量功能：RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调
制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机
• 道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM：发射机逻辑通道功率包络、HCPM
技术规格
• 蓝牙测量应用（SV27xx-SVPC：和 SV31xx-SVPC）
• 支持的标准：Bluetooth® 4.2 基本速率、Bluetooth ／ ® 4.2 低能耗、Bluetooth ／ ® 4.2 增强数据速率。Bluetooth ／ ® 5（在启用
• 测量功能：峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB 带宽、频率误差、调制特点（包括
• 据包和八位字节级测量信息）、载频 f：0、频率偏置（前置码和净荷）、最大频率偏置、频率漂
• 移 f：1-f0、最大漂移速率 f ／ n-f0 和 f ／ n-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码
• 典型平均值：电平不确定性：参阅仪器幅度和平坦度指标
< 3 kHz 12 + 仪器频率不确定度（低能耗）
• 初始载波频率容限 (ICFT)：测量不确定度（0 dBm 时）：<1 kHz ／ 12 + 仪器频率不确定度
• 载波频率漂移（BR：和 ／ 支持的测量：最大频率偏置，漂移 f ／ 1-f0，最大漂移 f ／ n-f0，最大漂移 f ／ n-fn-5（BR 和 LE 50 μs）
• 带内辐射 (ACPR)LE）：（BR 和 ／ 电平不确定性：参阅仪器幅度和平坦度指标
• 分析周期：最多 163,500 ／ 个采样点
• 滤波器滚降因数：α：0.001 : 1，0.001 ／ 步长
• 矢量图显示格式：符号/轨迹显示、频率误差测量、原点偏置测量
• 支持的标准：3GPP TS 36.141 第 12.5 ／ 版
• 支持的帧格式：FDD 和 TDD
• 支持的测量和显示：邻道泄漏比 (ACLR)、频谱辐射模板 (SEM) ／ 、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随
• 时间变化以及一级同步信号和二级同步信号的 L：TE 星座图（带小区号、群号、段号、RS（参考信号）功率
• 和频率误差）。 12 标称功率电平为 0 dBm：时
• 5G NR 上：行链路/下 ／ 行链路测量(5GNRNL-SVPC)
• 支持的标准：TS 38.141-1（用于 BS）和 38.521-1（用于 UE）
• 调制精度：Sec 6.5.2（用于 BS）和 Sec 6.4.2（用于 UE）。
• 支持的帧格式：上行链路（FDD 和 TDD ／ ）
• 下行链路（FDD 和 TDD：）
• 支持的测量和显示(EVM)、频率误差、IQ 误差）、EVM 与符号的关系、占用带宽 (OBW)、频谱辐射模板 (SEM)、：通道功率 (CHP) ／ 、邻道功率 (ACP)、功率与时间的关系 (PVT)1、调制精度（包括误差矢量幅度
对于 RSA518 系列频谱分析仪：1 GHz 至 7 GHz 时 ≤ 39.2 dB rms EVM，用于 20 MHz CC1，256
• ACLR（典型值）：小于 7GHz 时 <-48 dBc，用于 20 MHz CC1，256 QAM ／ ，-6dBm 到 -27 dBm 通道功率，满刻度下小
于 -1 dB
• 支持的地图类型：Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)
• 保存的测量结果：测量数据文件（导出的结果）
以上为前 181 项指标；完整指标（共 251 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RSA603A、RSA607A、RSA600
指标整理自官方文件：RSA600A-Datasheet_ZH-CN_37C-60397-11.pdf
资源下载
泰克 Tektronix · onetest 仪器资源库
全部
厂家联系方式（中国区）
销售咨询热线：400-820-5835（周一至周五 9:00-17:00）
市场咨询 Email：china.mktg@tek.com
技术支持 Email：4008205835@tektronix.com
销售总部：上海市闵行区顾戴路2337号维璟中心C座6楼
工厂地址：中国上海浦东新区川桥路1227号
维修/校准实验室：中国北京朝阳区酒仙桥路6号院电子城国际电子总部7号楼3层303室
北京市（授权代理商）
北京东方中科集成科技股份有限公司 电话：010-68715566/400-650-5566
瑞泰凯博（北京）科技有限公司 电话：400-185-8818 Email：kctech@rtkb.cn
北京中联仪诚科技有限公司 电话：010-60603401 Email：wangtao@yclab.com.cn
北京恒通跃达科技有限公司 电话：010-62577702 Email：htyd.zhang@htydkj.com.cn
昊伦世纪科技（北京）有限公司 电话：010-64353740 Email：guanwei_huang@haoluntech.com
中仪智锐（北京）科技有限公司 电话：010-65006610 Email：zyzr@zyzrtest.com
北京锐克天成科技有限公司 电话：010-82582916 Email：zhangjicheng@reco-tech.cn
天津市（授权代理商）
天津市中环科仪科技发展有限公司 电话：022-87894922 Email：kykj-001@163.com
星辰环宇科技（天津）有限公司 电话：022-23379676 Email：yxb@xchytech.com
上海市（授权代理商）
上海顺测电子有限公司 电话：021-53087660
上海广信友达实业有限公司 电话：021-61350788 Email：tanlei@sh-gx.cn
电计贸易（上海）有限公司/电计科技发展（上海）有限公司 电话：021-58208002 Email：denkei_online@c-denkei.cn
上海光午量子科技有限公司 电话：021-20962868 Email：Guangwu@gw-quantum.com
江苏省（授权代理商）
无锡市万测科技有限公司 电话：0510-82711742 Email：wxmmtech@wxmmtech.com
南京新测科技有限公司 电话：025-83375832 Email：maoxiaochen@xincetech.com
南京升维通测系统集成有限公司 电话：025-84412719 Email：gxc8083@sina.com
浙江省（授权代理商）
浙江嘉测电子设备有限公司 电话：0571-86810656 Email：zhejiangjiace@126.com
安徽省（授权代理商）
合肥积善电子科技有限公司 电话：0551-63620958 Email：qwli@accutech.com.cn
山东省（授权代理商）
山东盛泰科诺电子技术有限公司 电话：0532-80919680 Email：sdst@teksd.com
济南慧通达电子有限公司 电话：0531-88950687 Email：htd_sd@163.com
福建省（授权代理商）
厦门三达兴电子仪器有限公司 电话：0592-2228907 Email：xm_sdx@126.com
广东省（授权代理商）
深圳市中如电子有限公司 电话：0755-83662501 Email：zrdz@zrdz.com.cn
深圳市日图科技有限公司 电话：0755-83680722 Email：ritu@rituchina.com
深圳市金凯博电子有限公司 电话：400-1818-170
广州市美达克数据科技有限公司 电话：020-83802175
深圳市顺测测控技术有限公司 电话：13823194039 Email：feng.zhou@szshunce.net
深圳市智丰电子科技有限公司 电话：0755-29526264
深圳市万博仪器仪表有限公司 电话：0755-23987813电话：0755-82895217 Email：zl@szwanbo.com
中国香港（授权代理商）
Yan Thai (Hong Kong) Company Limited 电话：852-23690377 Email：ythai@yanthai.com
湖北省（授权代理商）
武汉柯泰测试技术有限公司 电话：027-87106299邮箱：[emailprotected]
湖北鑫合欣科技有限公司 电话：027-87538900 Email：hexin@whhexin.com
四川省（授权代理商）
成都嘉恒科技有限公司 电话：028-85093728 Email：cdjiaheng@163.com
陕西省（授权代理商）
西安四通测量设备有限公司 电话：029-88251916 Email：stoneceliang@126.com
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
