固纬电子 · GW Instek

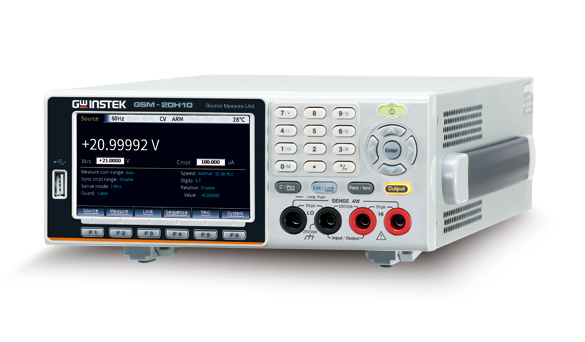

GSM-20H10 数字源表
产品简介
GSM-20H10提供±210V / ±1.05A / 22W的四象限操作。在第一象限和第三象限，它们作为电源运行，为负载供电。在第二和第四象限，它们作为负载使用，在内部耗散功率。而电压值、电流值和电阻值可以在电源或负载操作期间进行量测，其准确度高达0.012%并且分辨率可达1µV/10pA/10µΩ。
采样的速度上，GSM-20H10支持最高50k点/每秒的采样速度，可更精准地针对待测物的特性进行分析。透过4.3寸的大尺寸屏幕，更可以将所有的量测设定、参数与结果都完整的显示在屏幕上。支持SDM (Source Delay Measure)功能，可设定信号产生变化时，延后进行采样，避免稳定前的信号被撷取进去造成误判。内建四种程序输出模式(Linear, Log, SRC-MEM, Custom)，最多可支持2500个点的程序变化输出。
在设备保护上，GSM-20H10提供了OVP/OTP保护模式；在OVP的设计上，使用者可自定义OVP的范围，而OTP的保护则可有效防止在测试过程中因温度偏移造成的错误。在接口部分，本产品支持标准的SCPI指令，提供RS-232 , USBTMC , LAN, GPIB (选配)等接口，满足用户不同的接口需求。
产品特性
• 通信接口：USBTMC , LAN
• GSM-20H10提供±210V / ±1.05A / 22W的四象限操作
• 采样的速度上，GSM-20H10支持最高50k点/每秒的采样速度，可更精准地针对待测物的特性进行分析
• 支持SDM (Source Delay Measure)功能，可设定信号产生变化时，延后进行采样，避免稳定前的信号被撷取进去造成误判
• 内建四种程序输出模式(Linear, Log, SRC-MEM, Custom)，最多可支持2500个点的程序变化输出
• 在设备保护上，GSM-20H10提供了OVP/OTP保护模式

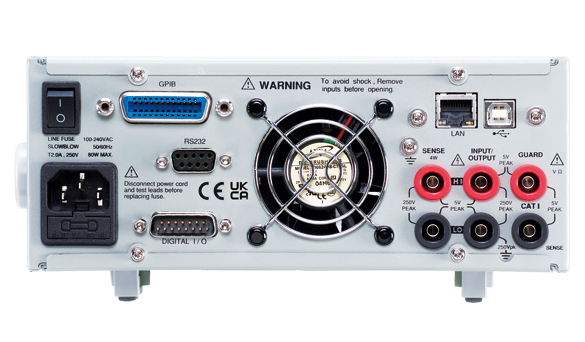

• 在接口部分，本产品支持标准的SCPI指令，提供RS-232 , USBTMC , LAN, GPIB (选配)等接口，满足用户不同的接口需求
典型应用
• 半导体器件（二极管/MOSFET）的 IV 特性测量
• 传感器与光电探测器的精密激励与测量
• 纳米材料与器件的电学特性分析
• 电池内阻与充放电曲线测试
• 科研实验室的精密源测一体化应用
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GSM-20H10 详细指标页。
onetest仪器资源库 · 固纬电子 GSM-20H10 数字源表
固纬 GW Instek
GSM-20H10数字源表 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• Maximum Range：Voltage
• Maximum Range：±210V
• Current：±1.05A
• Power：22W
• Voltage Resolution：1µV
• Current Resolution：10pA
• Source：DC Voltage
• Source：Output Voltage
• Source：±21V/ ±1.05A, ±210V/±105 mA
• Current Limit：Min. 0.1% of range
• Programming Resolution：1µV, ±200.000mV range
• Programming Accuracy 1：±(0.02%+600µV), ±200.000mV range
• Load Regulation：0.01% of range + 100µV
• Line Regulation：0.01% of range
• Overshoot：<0.1% typical (full scale step, resistive load,10mA range)
• Recovery Time (1000%Load Change)：<250µs (within 0.1% plus load regulation errors, 1A and 100mA compliance.)
• Ripple and Noise：4mV rms(20Hz~ 1MHz) 10mVpp(20Hz~ 1MHz)
• Temperature Coefficient：(0°–18°C & 28°–50°C)
• Temperature Coefficient：±(0.15 × accuracy specification)/°C
• DC Current：Output Current
• DC Current：±1.05A /±21V, ±105 mA /±210V
• Voltage Limit：Min. 0.1% of range
• Programmed Source Resolution：10pA, ±1.00000µA range
• Programmed Source Accuracy 1：±(0.035%+600pA), ±1.00000µA range
• Load Regulation：0 0.01% of range + 100pA
• Overshoot：<0.1% typical (1mA step, RL = 10kΩ, 20V range).
• General：Output Settling Time2
• General：100µs typical Time
• Output Rise Time (±30%)：300µs, 200V range, 100mA compliance.
• DC Floating Voltage：Output can be floated up to ±250VDC
• Remote Sense：Up to 1V drop per load lead.
• Compliance Accuracy：Add 0.3% of range and ±0.02% of reading to base specification.
• Range Change Overshoot 3：Adjacent range changes between 200mV, 2V and 20V ranges, 100mV typical.
• Minimum Compliance Value：0.1% of range
• Command Processing Time 4：Autorange On:10ms.Autorange Off:7ms.
• Measurement：Voltage
• Measurement：Input Resistance
• Measurement：>10 GΩ
• Measurement Resolution：1µV, ±200.000mV range
• Measurement Accuracy：±(0.012%+300µV), ±200.000mV range
• Current：Voltage Burden (4-wire mode)
• Current：< 1mV
• Programmed Source Accuracy1：±(0.029%+300pA)), ±1.00000µA range
• Temperature Coefficient：±(0.1 × accuracy specification) / °C
• <2.00000Ω（Resistance 1）：---
• <2.00000Ω（Resistance 2）：---
• <2.00000Ω（Resistance 3）：Source IACC+Meas.VACC
• 2.00000Ω（Resistance 1）：10µΩ
• 2.00000Ω（Resistance 2）：---
• 2.00000Ω（Resistance 3）：Source IACC+Meas.VACC
• 20.0000Ω（Resistance 1）：100µΩ
• 20.0000Ω（Resistance 2）：100mA
• 20.0000Ω（Resistance 3）：±(0.1%+0.003 Ω), Normal
• 200.000Ω（Resistance 1）：1mΩ
• 200.000Ω（Resistance 2）：10mA
• 200.000Ω（Resistance 3）：±(0.08%+0.03 Ω), Normal
• 2.00000kΩ（Resistance 1）：10mΩ
• 2.00000kΩ（Resistance 2）：1mA
• 2.00000kΩ（Resistance 3）：±(0.07%+0.3 Ω), Normal
• 20.0000kΩ（Resistance 1）：100mΩ
• 20.0000kΩ（Resistance 2）：100µA
• 20.0000kΩ（Resistance 3）：±(0.06%+3 Ω), Normal
• 200.000kΩ（Resistance 1）：1Ω
• 200.000kΩ（Resistance 2）：10µA
• 200.000kΩ（Resistance 3）：±(0.07%+30 Ω), Normal
• 2.00000MΩ（Resistance 1）：10Ω
• 2.00000MΩ（Resistance 2）：5µA
• 2.00000MΩ（Resistance 3）：±(0.11%+300 Ω), Normal
• 20.0000MΩ（Resistance 1）：100Ω
• 20.0000MΩ（Resistance 2）：0.5µA
• 20.0000MΩ（Resistance 3）：±(0.11%+1k Ω), Normal
• 200.000MΩ（Resistance 1）：1kΩ
• 200.000MΩ（Resistance 2）：100nA
• 200.000MΩ（Resistance 3）：±(0.66%+10k Ω), Normal
• >200.000M Ω（Resistance 1）：---
• >200.000M Ω（Resistance 2）：---
• >200.000M Ω（Resistance 3）：Source IACC+Meas.VACC
• Temperature Coefficient（Resistance 1）：(0°–18°C & 28°–50°C)
• Temperature Coefficient（Resistance 2）：±(0.15 × accuracy specification)/°C
• Source I mode, Manual OHMS：Total uncertainty = I source accuracy + V measure accuracy (4-wire remote sense).
• Source V mode, Manual OHMS：Total uncertainty = V source accuracy + I measure accuracy (4-wire remote sense).
• 6-wire OHMS mode：Available using active ohms guard and guard sense. Max. Guard Output Current: 50mA (except 1A range). Accuracy is load dependent.
• Guard Output Impedance：<0.1Ω in ohms mode
• System Speed（Resistance 1）：Maximum Range Change Rate
• System Speed（Resistance 2）：75/second
• Maximum Measure Auto Range Time：40ms (fixed source) 6
• Sequence reading rates7 (rdg./second) for 60Hz (50Hz)（Resistance 1）：Speed
• Sequence reading rates7 (rdg./second) for 60Hz (50Hz)（Resistance 2）：NPLC/ Trig Origin
• Sequence reading rates7 (rdg./second) for 60Hz (50Hz)（Resistance 3）：Measure
• Sequence reading rates7 (rdg./second) for 60Hz (50Hz)（Resistance 4）：Source-Measure 9
• Fast（TO MEM. 1）：0.01 / internal
• Fast（TO MEM. 2）：2081 (2030)
• Fast（TO MEM. 3）：1198 (1210)
• Fast（TO MEM. 4）：1551 (1515)
• Fast（TO MEM. 5）：1000 (900)
• 488.2（TO MEM. 1）：0.01 / external
• 488.2（TO MEM. 2）：1239 (1200)
• 488.2（TO MEM. 3）：1079 (1050)
• 488.2（TO MEM. 4）：1018 (990)
• 488.2（TO MEM. 5）：916 (835)
• Medium（TO MEM. 1）：0.1 / internal
• Medium（TO MEM. 2）：510 (433)
• Medium（TO MEM. 3）：509 (433)
• Medium（TO MEM. 4）：470 (405)
• Medium（TO MEM. 5）：470 (410)
• 488.2（TO MEM. 1）：0.1 / external
• 488.2（TO MEM. 2）：438 (380)
• 488.2（TO MEM. 3）：438 (380)
• 488.2（TO MEM. 4）：409 (360)
• 488.2（TO MEM. 5）：409 (365)
• Speed（488.2 1）：NPLC/ Trig Origin
• Speed（488.2 2）：Source-Measure Pass/Fail test 8,9
• Speed（488.2 3）：Measure Memory 9
• Fast（TO MEM. 2）：902 (900)
• Fast（TO MEM. 3）：809 (840)
• Fast（TO MEM. 4）：165 (162)
• Fast（TO MEM. 5）：164 (162)
• 488.2（TO MEM. 2）：830 (830)
• 488.2（TO MEM. 3）：756 (780)
• 488.2（TO MEM. 4）：163 (160)
• 488.2（TO MEM. 5）：162 (160)
• Medium（TO MEM. 2）：389 (343)
• Medium（TO MEM. 3）：388 (343)
• Medium（TO MEM. 4）：133 (126)
• Medium（TO MEM. 5）：132 (126)
• 488.2（TO MEM. 2）：374 (333)
• 488.2（TO MEM. 3）：374 (333)
• 488.2（TO MEM. 4）：131 (125)
• 488.2（TO MEM. 5）：131 (125)
• Single Reading Operation Rates (rdg./second) for 60Hz (50Hz)（488.2 1）：Speed
• Single Reading Operation Rates (rdg./second) for 60Hz (50Hz)（488.2 2）：NPLC/ Trig Origin
• Single Reading Operation Rates (rdg./second) for 60Hz (50Hz)（488.2 3）：Measure
• Single Reading Operation Rates (rdg./second) for 60Hz (50Hz)（488.2 4）：Source-Measure 9
• Single Reading Operation Rates (rdg./second) for 60Hz (50Hz)（488.2 5）：Source-Measure Pass/Fail test 8,9
• TO GPIB（488.2 1）：TO GPIB
• TO GPIB（488.2 2）：TO GPIB
• Fast(488.2)（488.2 1）：0.01 / internal
• Fast(488.2)（488.2 2）：256 (256)
• Fast(488.2)（488.2 3）：79 (83)
• Fast(488.2)（488.2 4）：79 (83)
• Medium(488.2)（488.2 1）：0.1 / internal
• Medium(488.2)（488.2 2）：167 (166)
• Medium(488.2)（488.2 3）：72 (70)
• Medium(488.2)（488.2 4）：69 (70)
• Normal(488.2)（488.2 1）：1 / internal
• Normal(488.2)（488.2 2）：49 (42)
• Normal(488.2)（488.2 3）：34 (31)
• Normal(488.2)（488.2 4）：35 (30)
• Component Interface Handler Time for 60Hz (50Hz):8, 10（488.2 1）：Speed
• Component Interface Handler Time for 60Hz (50Hz):8, 10（488.2 2）：NPLC/ Trig Origin
• Component Interface Handler Time for 60Hz (50Hz):8, 10（488.2 3）：Measure
• Component Interface Handler Time for 60Hz (50Hz):8, 10（488.2 4）：Source Pass/Fail test
• Component Interface Handler Time for 60Hz (50Hz):8, 10（488.2 5）：Source-Measure Pass/Fail test 9,11
• Fast（488.2 1）：0.01 / internal
• Fast（488.2 2）：1.04 ms (1.08 ms)
• Fast（488.2 3）：0.5 ms (0.5 ms)
• Fast（488.2 4）：4.82 ms (5.3 ms)
• Medium（488.2 1）：0.1 / internal
• Medium（488.2 2）：2.55 ms (2.9 ms)
• Medium（488.2 3）：0.5 ms (0.5 ms)
• Medium（488.2 4）：6.27 ms (7.1 ms)
• Normal（488.2 1）：1 / internal
• Normal（488.2 2）：17.53 ms (20.9 ms)
• Normal（488.2 3）：0.5 ms (0.5 ms)
• Normal（488.2 4）：21.31 ms (25.0 ms)
• System General（488.2 1）：Load Impedance
• System General（488.2 2）：Stable into 20,000pF typical
• Differential mode Voltage：250 VPk
• Common mode Voltage：250 VDC
• Common mode Isolation：>10GΩ, <1000pF
• Over Range：105% of range, source and measure.
• Max. Voltage drop：5V
• Max. Sense lead Resistance：1MΩ
• Sense input Impedance：>100G Ω
• Guard offset Voltage：<150µV, typical
• Source output modes：Fixed DC level, Memory List (mixed function), Stair (linear and log)
• Source memory list：100 points max.
• Memory buffer：5,000 readings @ 5 digits (two 2,500 point buffers). Includes selected measured value(s) and time stamp. Lithium battery backup(3 yr+ battery life).
• Programmability：IEEE-488.2 (SCPI)
• Digital I/O Connector：Active low input.
• Remote Interface：USB/GPIB/LAN/RS-232
• Insulation（488.2 1）：Chassis and Terminal
• Insulation（488.2 2）：20MΩ or above (DC 500V)
• Chassis and AC cord：30MΩ or above (DC 500V)
• Operation Environment：Indoor use, Altitude: ≤ 2000m Ambient temperature: 0 ~ 40°C Relative humidity: ≤ 80%
• Storage Environment：Temperature: -20˚C ~ 70˚C
• Input Power：100-240VAC, 50-60Hz
• Power Consumption：80W
• Accessories：CD User manual x1, Quick Start manual x1
• Dimensions：214 (W) x 86 (H) x 356.5 (D) mm
• Weight：Approx. 4.8kg
• SM-01：Digital I/O Adapter, Convert DB15 to DB9 + 8-pin micro-DIN
• SM-02：Digital I/O Adapter, Convert DB15 to DB37 + 8-pin micro-DIN
• GTL-246：USB Cable (USB 2.0 A-B Type, approx. 1200mm)
• GTL-258：GPIB Cable (25 pin Micro-D Connector)
